Mitsubishi Colt Lancer (1996-1998). Руководство - часть 172

КУЗОВ -

Задняя дверь

<<<<

Хэтчбэк

>>>>

42-46

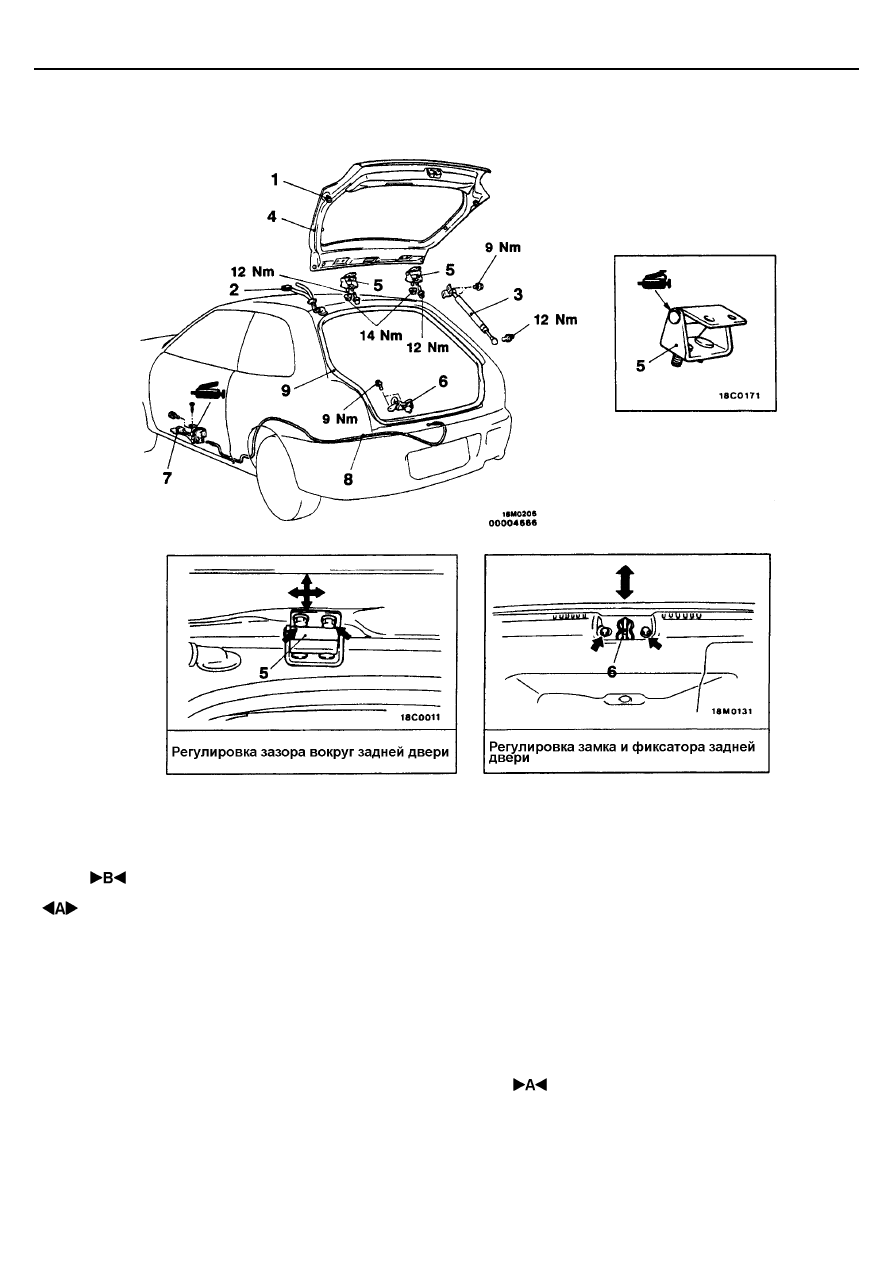

ЗАДНЯЯ ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия задней двери
и петель задней двери
1. Буфер
2. Разъем жгута проводов
3. Газовый амортизатор
4. Задняя дверь в сборе

•

  Облицовка потолка

5. Петли задней двери

Снятие фиксатора замка задней двери

•

  Задняя облицовка (обивка) багажного

отделения (См. ГЛАВУ 52А)
6. Фиксатор

Снятие рукоятки и троса привода задней
двери

•

  Переднее сиденье водителя

(Смотрите ГЛАВУ 52А)

•

  Заднее сиденье (Смотрите ГЛАВУ 52А)

•

 Накладка защитная (со стороны водителя)

(Смотрите ГЛАВУ 52А)

•

  Задняя облицовка (обивка) багажного

отделения (Смотрите ГЛАВУ 52А)

•

  Облицовка бокового окна (со стороны

водителя) (Смотрите ГЛАВУ 52А)
7. Рукоятка задней двери
8. Трос привода замка задней двери

Снятие уплотнителя задней двери
9. Уплотнитель задней двери

КУЗОВ -

Задняя дверь

<<<<

Хэтчбэк

>>>>

42-47

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ГАЗОВОГО АМОРТИЗАТОРА ЗАДНЕЙ

ДВЕРИ

Внимание
1.

Не пытайтесь разобрать газовый амортизатор или сжечь его

2.

Перед отправкой газового амортизатора на утилизацию
просверлите в нем отверстие для выпуска газа.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ ЗАДНЕЙ ДВЕРИ

Установите уплотнитель задней двери таким образом, чтобы маркировка
находилась посередине проема кузова.

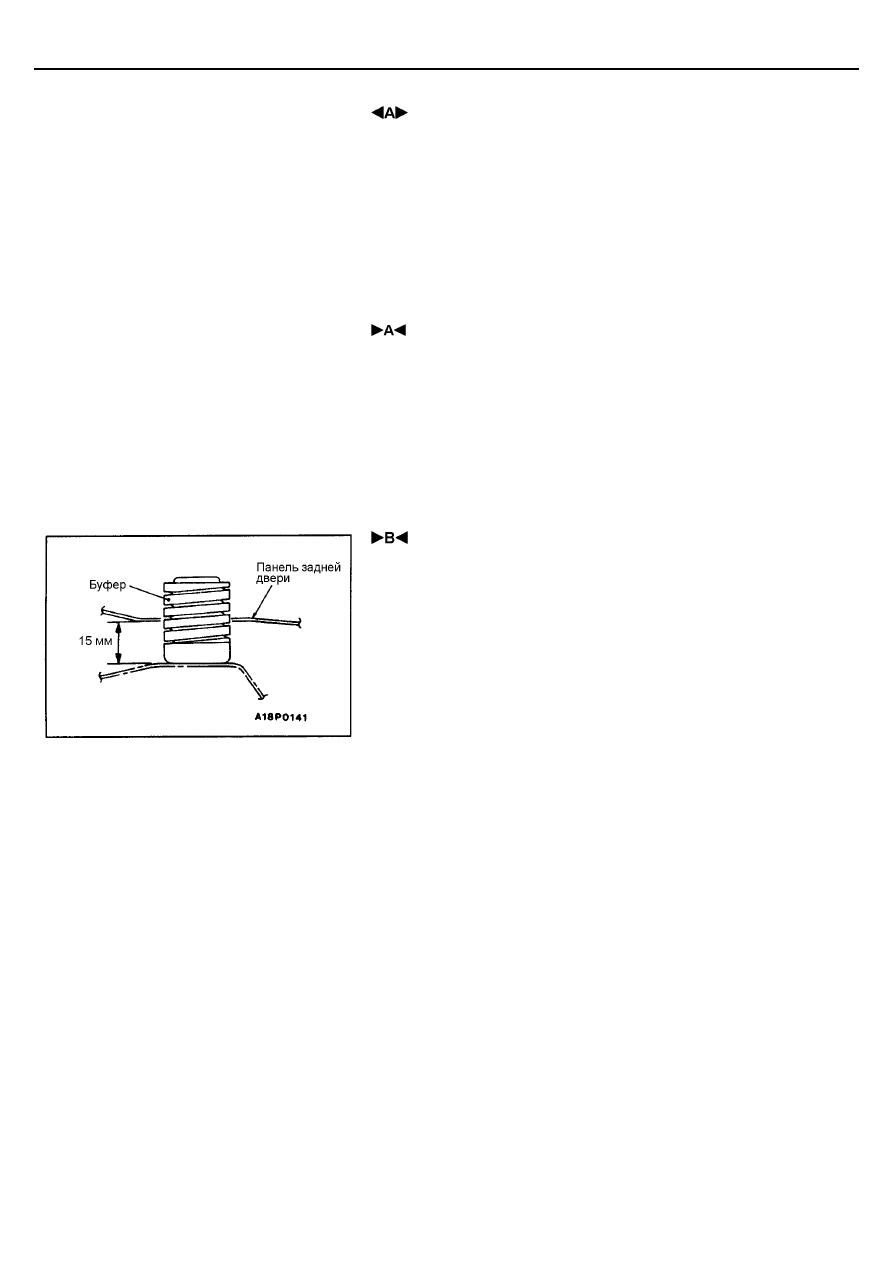

 УСТАНОВКА БУФЕРА

Установите буфер таким образом, чтобы расстояние до панели задней
двери соответствовало указанному на рисунке.

КУЗОВ -

Задняя дверь

<<<<

Хэтчбэк

>>>>

42-48

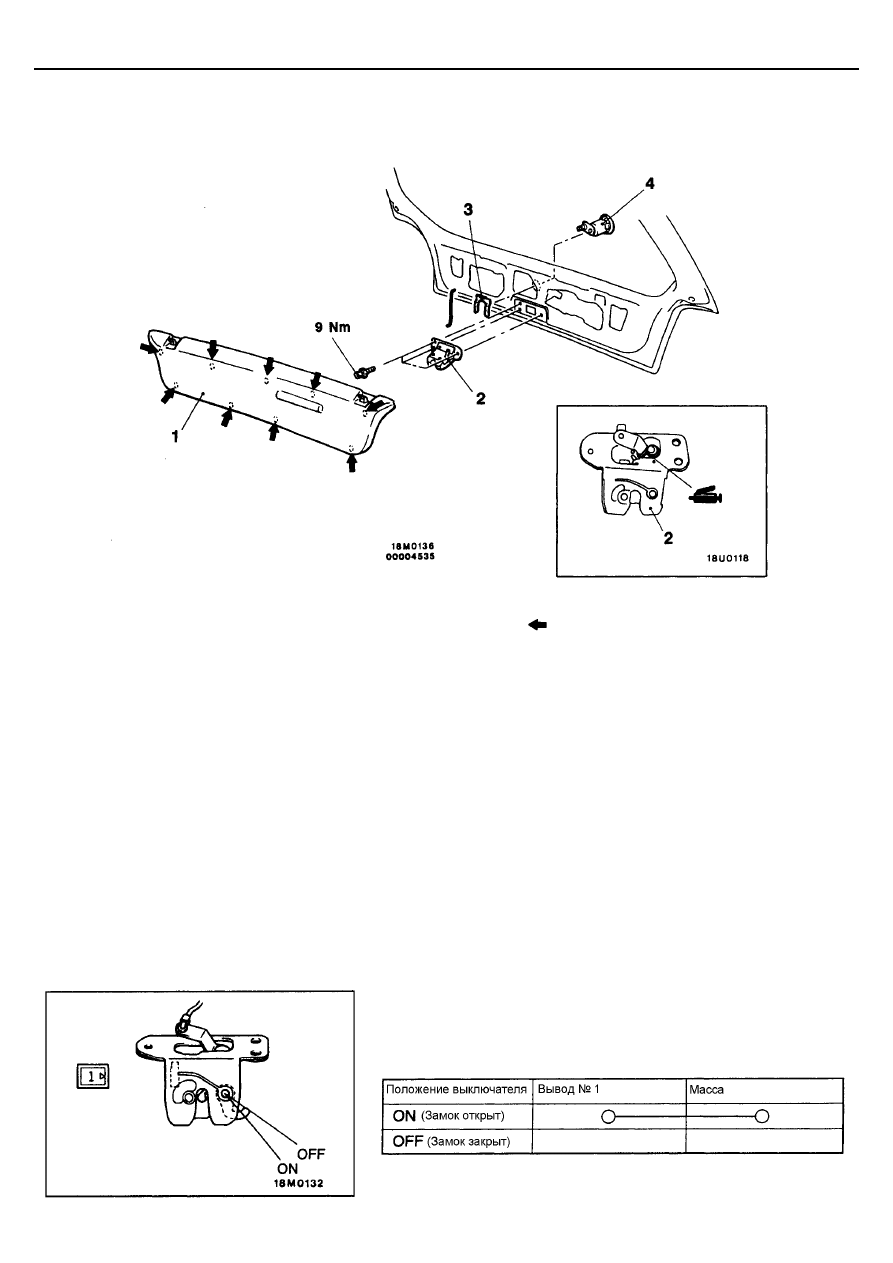

ЗАМОК ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

: Расположение пластиковых фиксаторов

1. Облицовка (обивка) задней двери

Последовательность снятия замка задней
двери
1. Облицовка (обивка) задней двери
2. Замок задней двери

Последовательность снятия личинки замка
задней двери
1. Облицовка (обивка) задней двери
3. Держатель личинки замка
4. Личинка замка задней двери

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ ЗАМКА
ЗАДНЕЙ ДВЕРИ

КУЗОВ -

Люк

42-49

ЛЮК

ОСНОВНЫЕ ДАННЫЕ

Параметры

Номинальное значение

Рабочий ток цепи привода крышки люка, А

7 или меньше (при 20

°

С)

Момент проскальзывания муфты электродвигателя привода
крышки люка, Нм

4,7-6,2

ГЕРМЕТИК

Место применения

Рекомендуемый герметик

Крышка направляющей в сборе

3М ATD Part № 8531 или 3М ATD Part № 8646, или
аналогичный ему

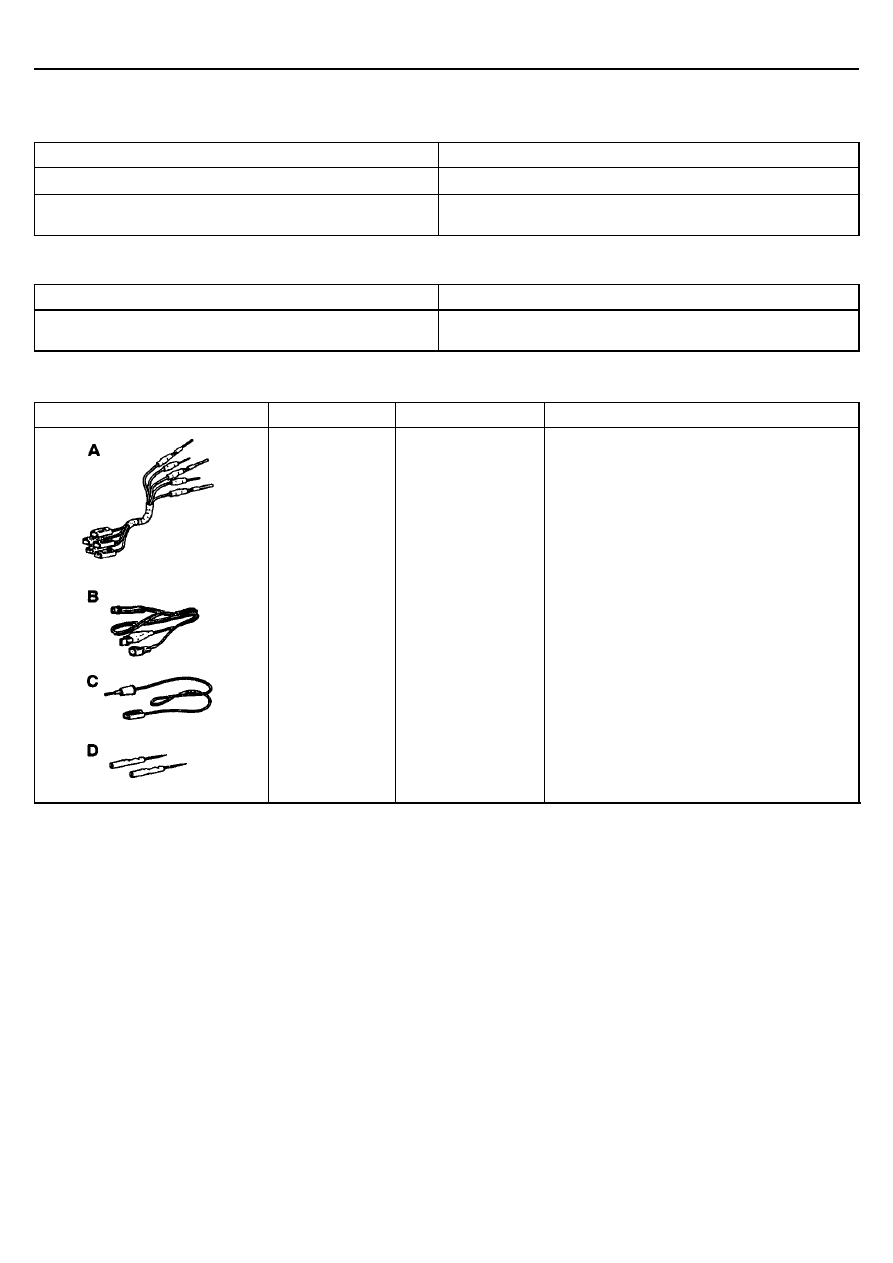

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

MB 991223

Жгут тестовых
проводов

Измерение напряжений между выводами

A: MB 991219

А: Жгут тестовых
проводов

А: Проверка давления контактов в разъемах

B: MB 991220

В: Жгут тестовых
проводов со
светодиодом

В, С: Проверка цепи питания

D: Подсоединение тестера

C: MB 991221

С: Переходник жгута
тестовых проводов

D: MB 991222

D: Пробник
