Mitsubishi Colt Lancer (1996-1998). Руководство - часть 170

КУЗОВ -

Двери

42-38

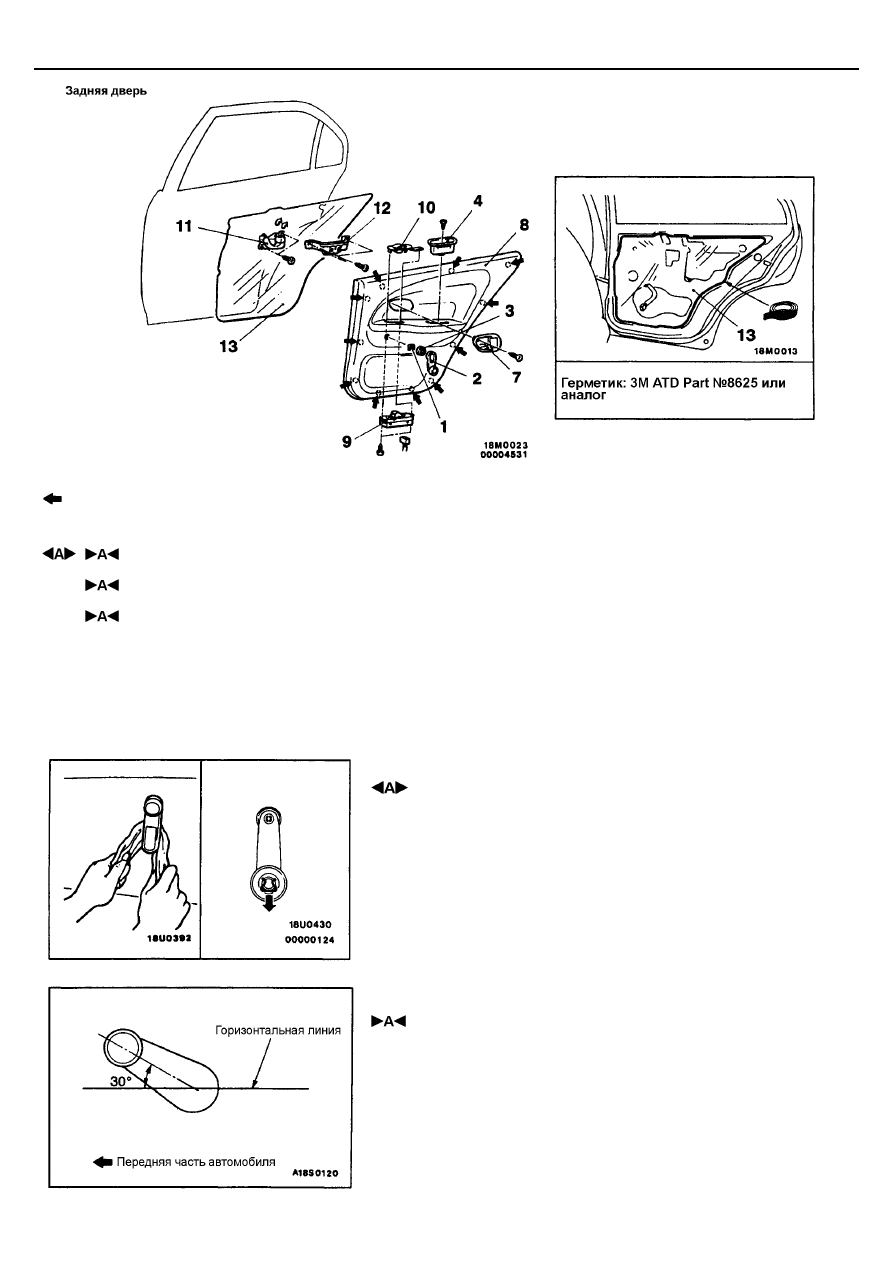

ПРИМЕЧАНИЕ

: Положение пластмассовых фиксаторов

Последовательность снятия
1. Фиксатор

<

Автомобили без электропривода

стеклоподъемников

>

2. Ручка стеклоподъемника

<

Автомобили без

электропривода стеклоподъемников

>

3. Розетка ручки стеклоподъемника

<

Автомобили без электропривода

стеклоподъемников

>

4. Корпус внутренней ручки двери
(углубление под пальцы)
7. Крышка

8. Облицовка (обивка) двери
9. Переключатель электропривода
стеклоподъемника

<

Автомобили с

электроприводом стеклоподъемников

>

10. Панель переключателя электропривода
стеклоподъемника
11. Внутренняя ручка двери
12. Кронштейн ручки двери
13. Водонепроницаемая пленка

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

Снимите фиксатор ручки стеклоподъемника при помощи тряпки и затем
снимите ручку стеклоподъемника.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РОЗЕТКИ РУЧКИ СТЕКЛОПОДЪЕМНИКА

/ РУЧКИ СТЕКЛОПОДЪЕМНИКА / ФИКСАТОРА

1.

Установите фиксатор и розетку в ручку стеклоподъемника.

2.

Закройте полностью стекло передней двери и установите ручку
стеклоподъемника в показанное на рисунке положение.

КУЗОВ -

Двери

42-39

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

Предварительные операции
(1)  Снятие облицовки (обивки) двери и

водонепроницаемой пленки (стр. 42-37)

(2) Снятие внутреннего уплотнителя двери

(стр. 42-44)

Заключительные операции
(1) Регулировка установки стекла двери (стр. 42-32)
(2) Установка внутреннего уплотнителя двери (стр. 42-44)
(3) Установка облицовки (обивки) двери и

водонепроницаемой пленки (стр. 42-37)

Последовательность снятия
стеклоподъемника передней двери в сборе
1. Концевой выключатель
2. Стекло двери
3. Держатель стекла
4. Стеклоподъемник в сборе
5. Электродвигатель стеклоподъемника

Последовательность снятия
стеклоподъемника задней боковой двери
1. Концевой выключатель

•

  Желобок направляющий (стр. 42-44)

2. Стекло двери
3. Держатель стекла
4. Стеклоподъемник в сборе
5. Электродвигатель стеклоподъемника

Последовательность снятия заднего
неподвижного бокового стекла

•

  Желобок направляющий (стр. 42-44)

2. Стекло двери
6. Центральная направляющая стекла задней
боковой двери
7. Заднее неподвижное боковое стекло и
уплотнитель в сборе
8. Заднее неподвижное боковое стекло
9. Уплотнитель

КУЗОВ -

Двери

42-40

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

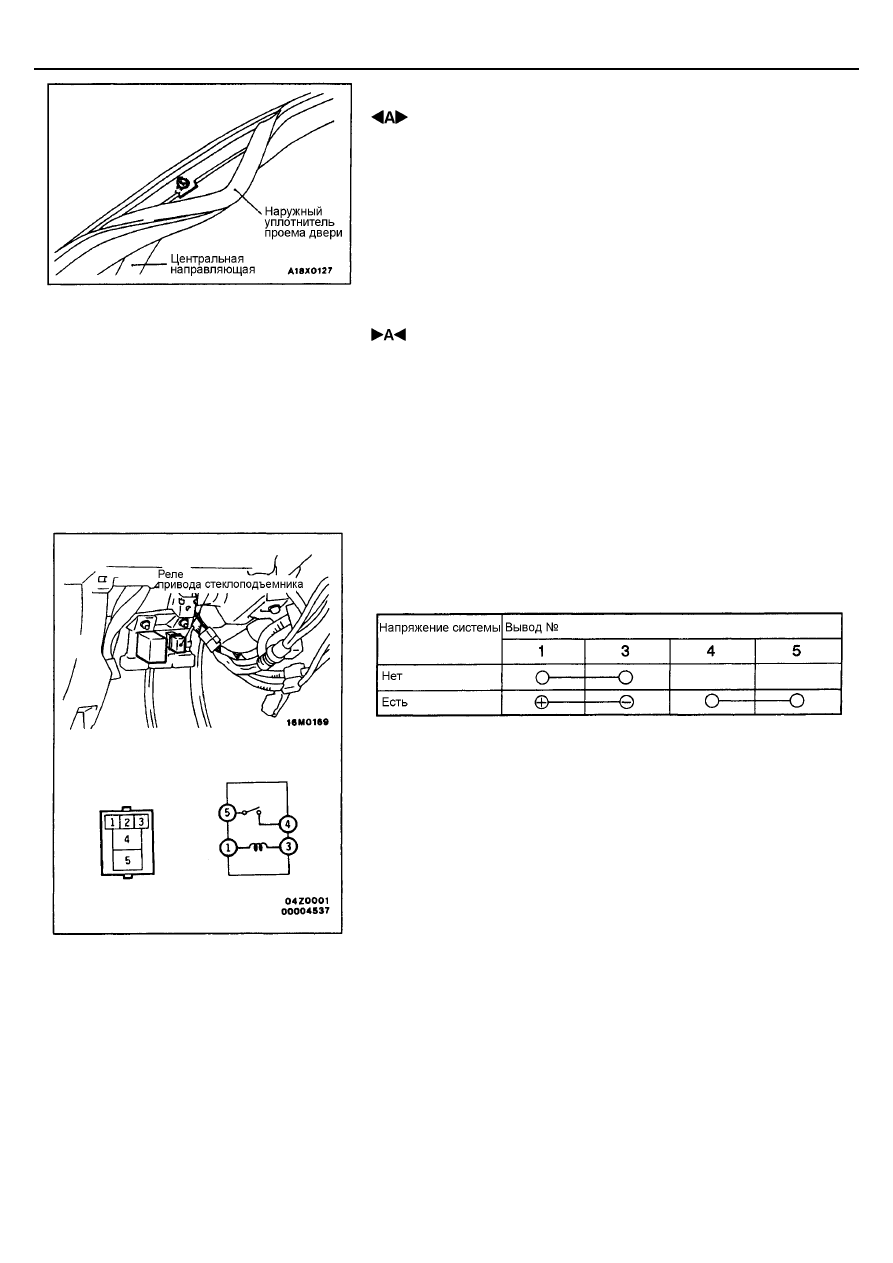

 СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ

1.

Снимите наружный уплотнитель проема двери только с центральной
направляющей.

2.

Отверните винты крепления центральной направляющей и снимите
ее с панели двери.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ХОДА

СТЕКЛА ДВЕРИ

Установите концевой выключатель, и затем полностью закройте стекло
двери.
ПРИМЕЧАНИЕ
При полном подъеме стекла двери концевой выключатель автоматически
устанавливается в требуемое положение

ПРОВЕРКА

ПРОВЕРКА ЦЕПЕЙ РЕЛЕ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА

1.

Подсоедините напрямую к выводам электродвигателя
аккумуляторную батарею и проверьте плавность работы
электродвигателя.

2.

Проверьте также, что, при изменении полярности соединения
выводов электродвигателя, направление его вращения меняется на
противоположное.

КУЗОВ -

Двери

42-41

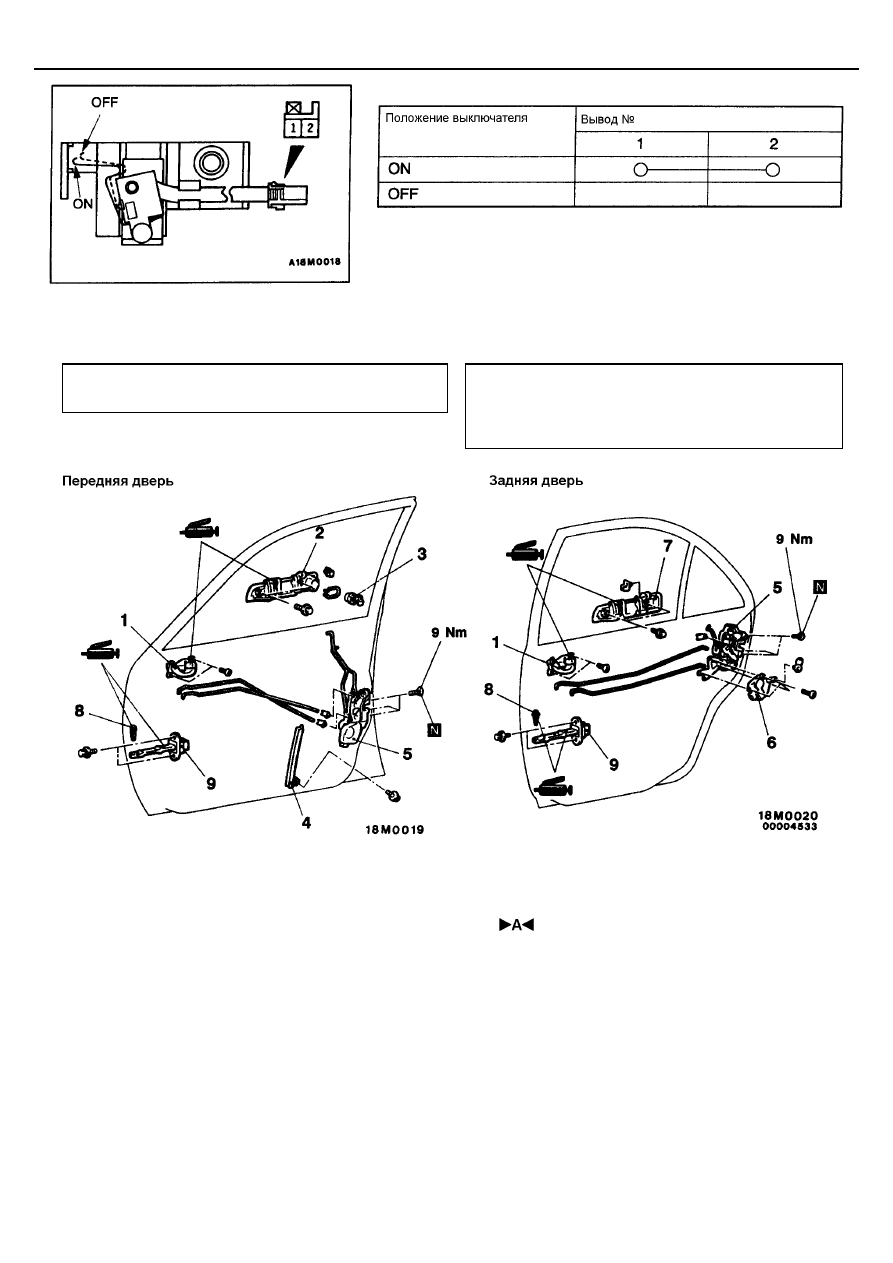

ПРОВЕРКА ЦЕПИ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ

ЗАМОК И РУЧКИ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Снятие облицовки (обивки) двери (стр. 42-37)

Заключительные операции
(1) Проверка хода внутренней ручки двери (стр. 42-34)
(2) Проверка хода наружной ручки двери (стр. 42-33)
(3) Установка облицовки (обивки) двери (стр. 42-37)

Снятие ручек и замка в сборе передней
двери
1. Внутренняя ручка двери

•

  Водонепроницаемая пленка (стр. 42-37)

2. Наружная ручка двери
3. Личинка замка передней двери
4. Задняя нижняя направляющая
5. Замок двери в сборе

Снятие ручек и замка в сборе задней двери
1. Внутренняя ручка двери

•

  Водонепроницаемая пленка (стр. 42-37)

•

  Центральная направляющая (стр. 42-39)

5. Замок двери в сборе
6. Привод блокировки замка
7. Наружная ручка двери

Снятие ограничителя открывания двери
1. Внутренняя ручка двери

•

  Водонепроницаемая пленка (стр. 42-37)

8. Разрезной штифт
9. Ограничитель открывания двери
