Наружные элементы кузова -

Передний бампер

51-4

<Седан>

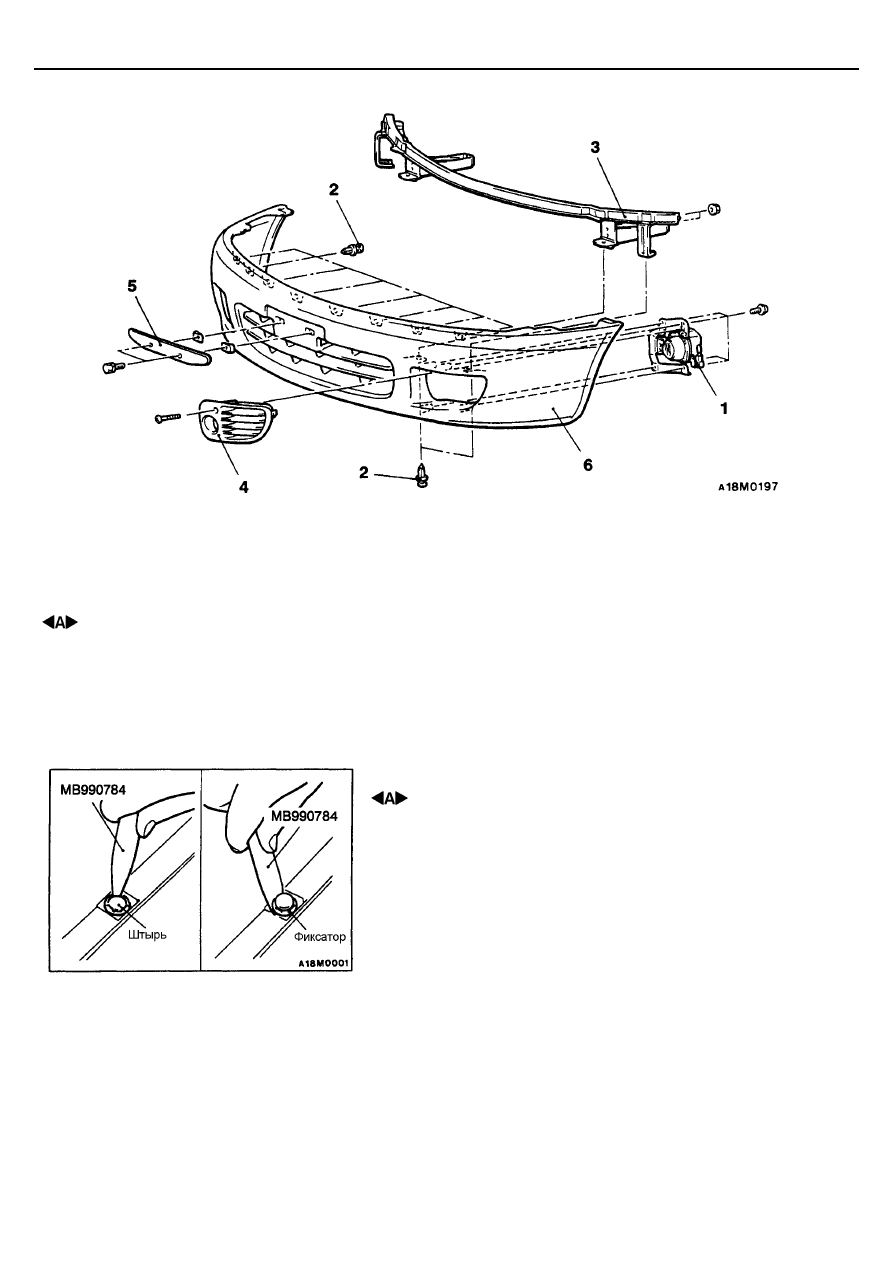

Последовательность разборки

1. Передняя противотуманная фара в сборе
2. Фиксатор
3. Усилитель переднего бампера

4. Ободок противотуманной фары
5. Пластина крепления номерного знака
6. Наружная накладка бампера

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента вытащите центральный

штырь из фиксатора.

(2) Вытащите фиксатор.

Наружные элементы кузова -

Задний бампер

51-5

ЗАДНИЙ БАМПЕР

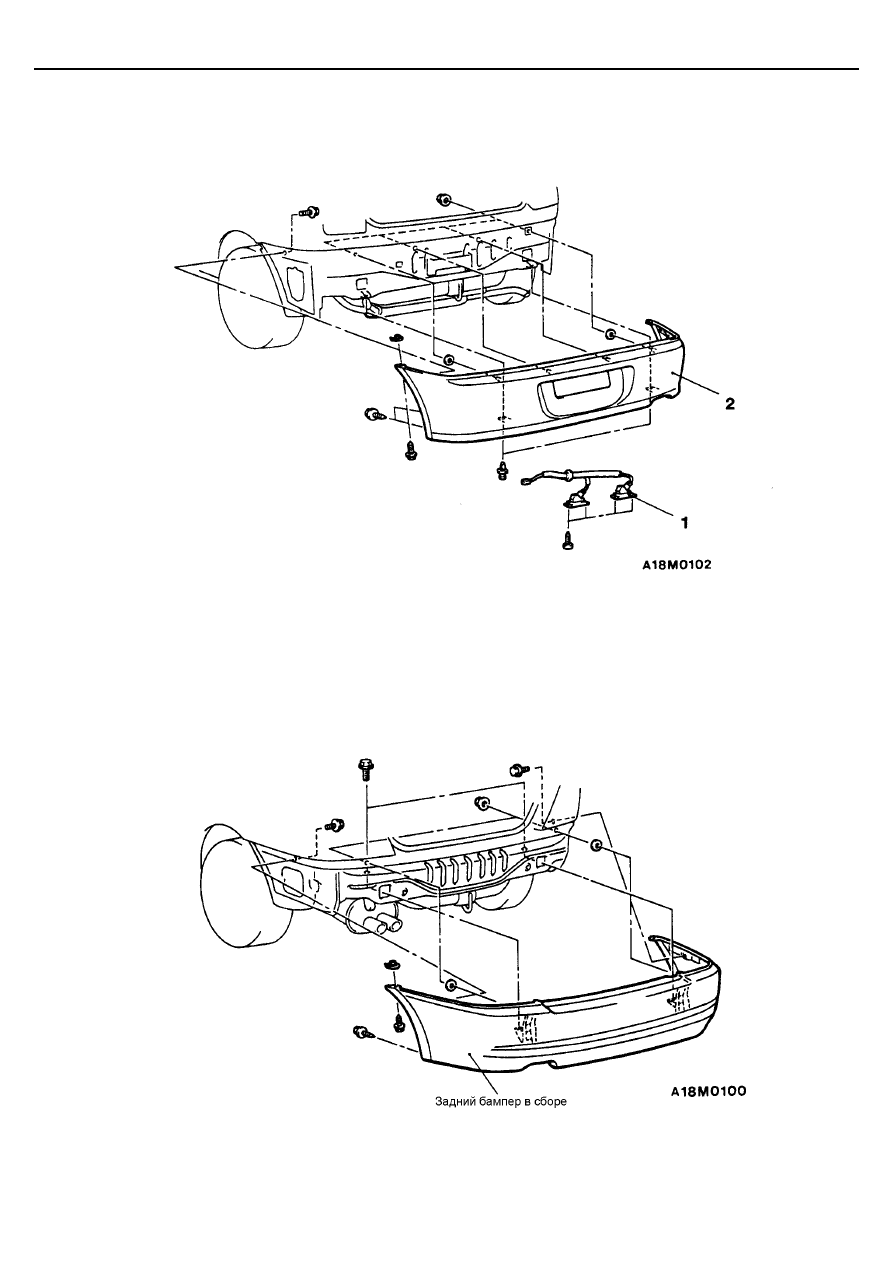

СНЯТИЕ И УСТАНОВКА

<Хэтчбэк>

Последовательность снятия
1. Фонари освещения номерного знака
2. Задний бампер в сборе

<Седан>

Наружные элементы кузова -

Задний бампер

51-6

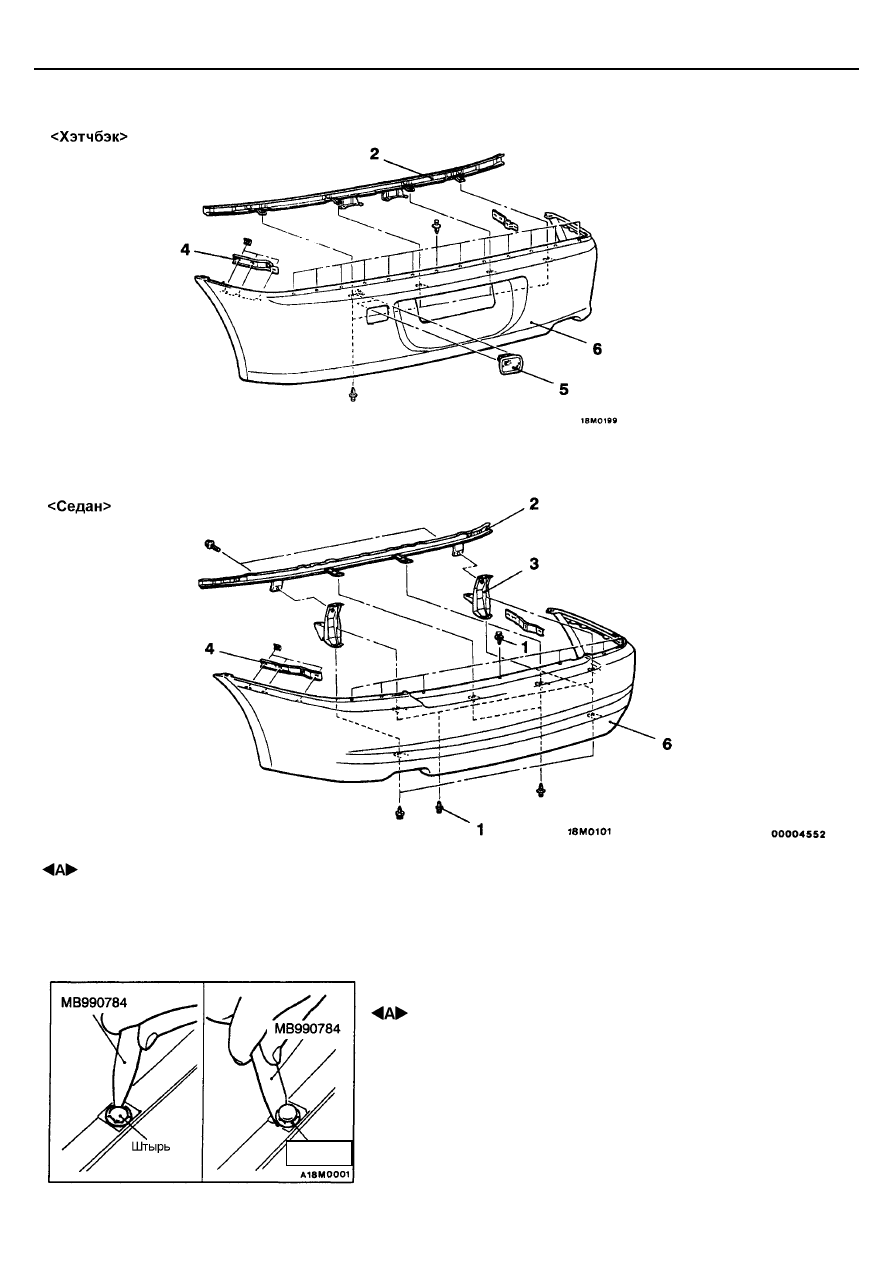

РАЗБОРКА И СБОРКА

Последовательность разборки

1. Фиксатор
2. Усилитель заднего бампера
3. Кронштейн заднего бампера в сборе

4. Боковой усилитель
5. Задний противотуманный фонарь
6. Наружная накладка бампера

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента вытащите центральный

штырь из фиксатора.

(2) Вытяните фиксатор.

Фиксатор

Наружные элементы кузова -

 Решетка радиатора / Молдинги

51-7

РЕШЕТКА РАДИАТОРА

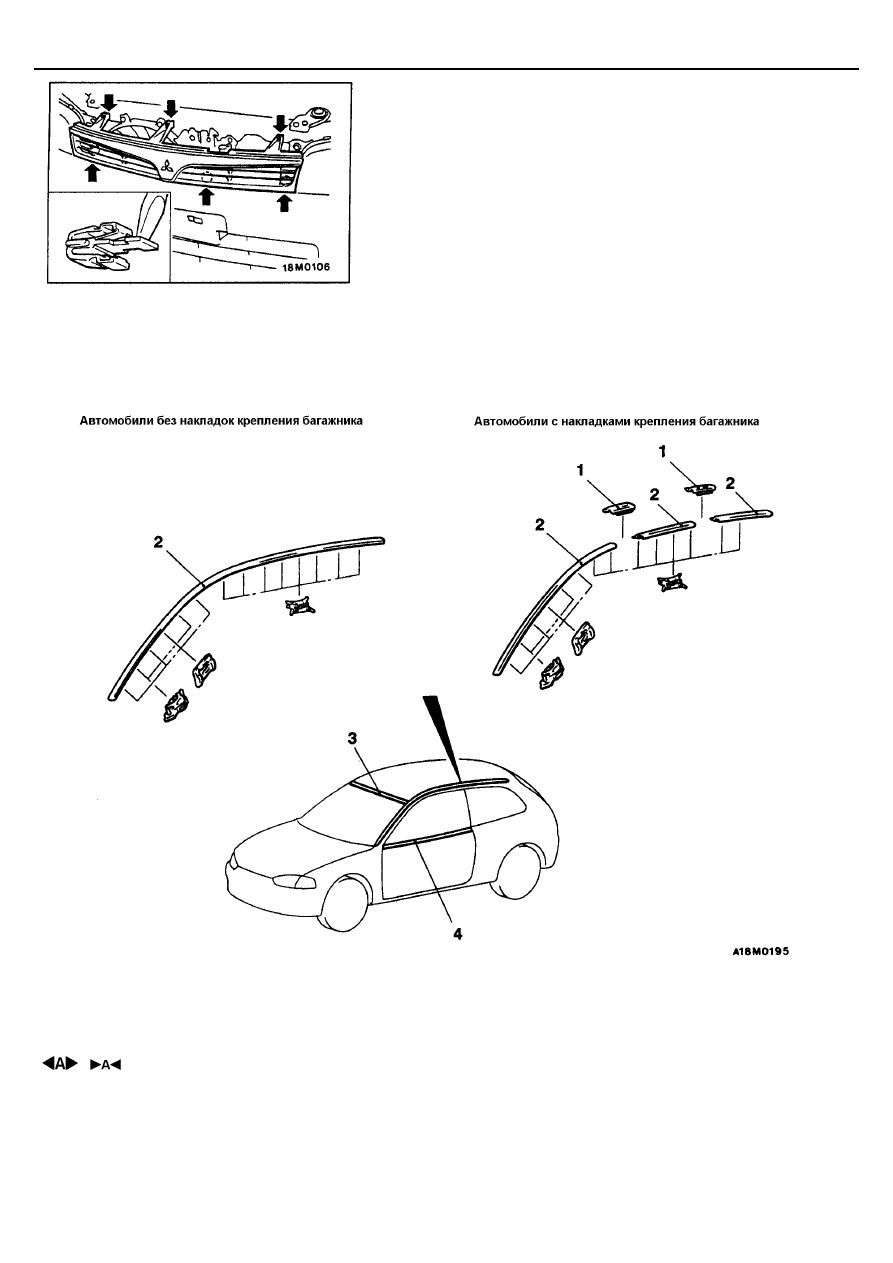

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

СНЯТИЕ РЕШЕТКИ РАДИАТОРА

Для снятия решетки радиатора при помощи отвертки с плоским
наконечником нажмите на лапки фиксаторов в направлении, показанном
на рисунке стрелками, слегка потягивая решетку радиатора на себя.

МОЛДИНГИ

СНЯТИЕ И УСТАНОВКА

<Хэтчбэк>

1. Накладки крепления багажника
2. Молдинг водоотводящий
3. Верхний молдинг ветрового стекла
(Смотрите ГЛАВУ 42 – Ветровое стекло)
4. Молдинг уплотнителя стекла двери
(Смотрите ГЛАВУ 42 –Уплотнитель двери и
направляющий желобок стекла).
