РУЛЕВОЕ УПРАВЛЕНИЕ -

Рулевой механизм с гидроусилителем

37А-20

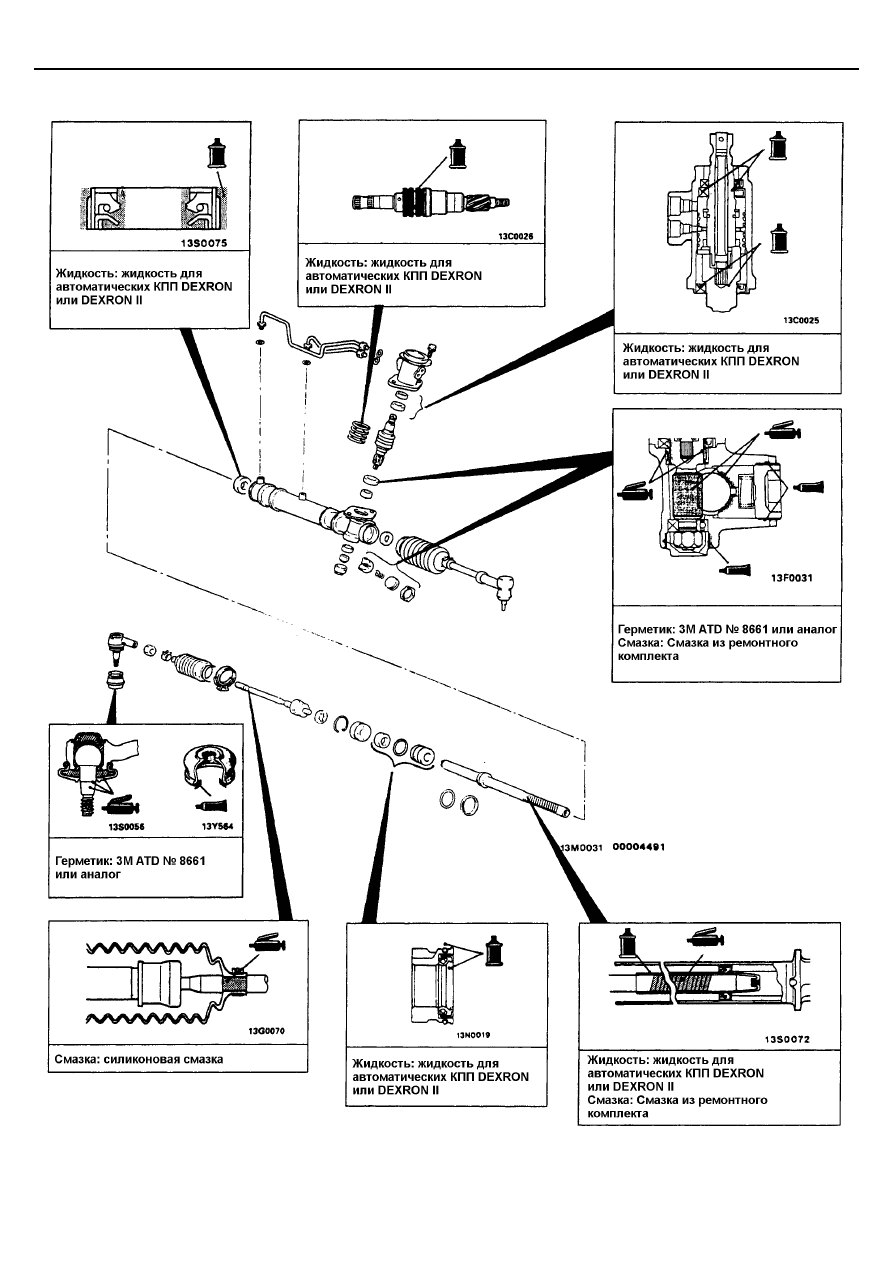

Карта смазки и уплотнений рулевого механизма

РУЛЕВОЕ УПРАВЛЕНИЕ -

Рулевой механизм с гидроусилителем

37А-21

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

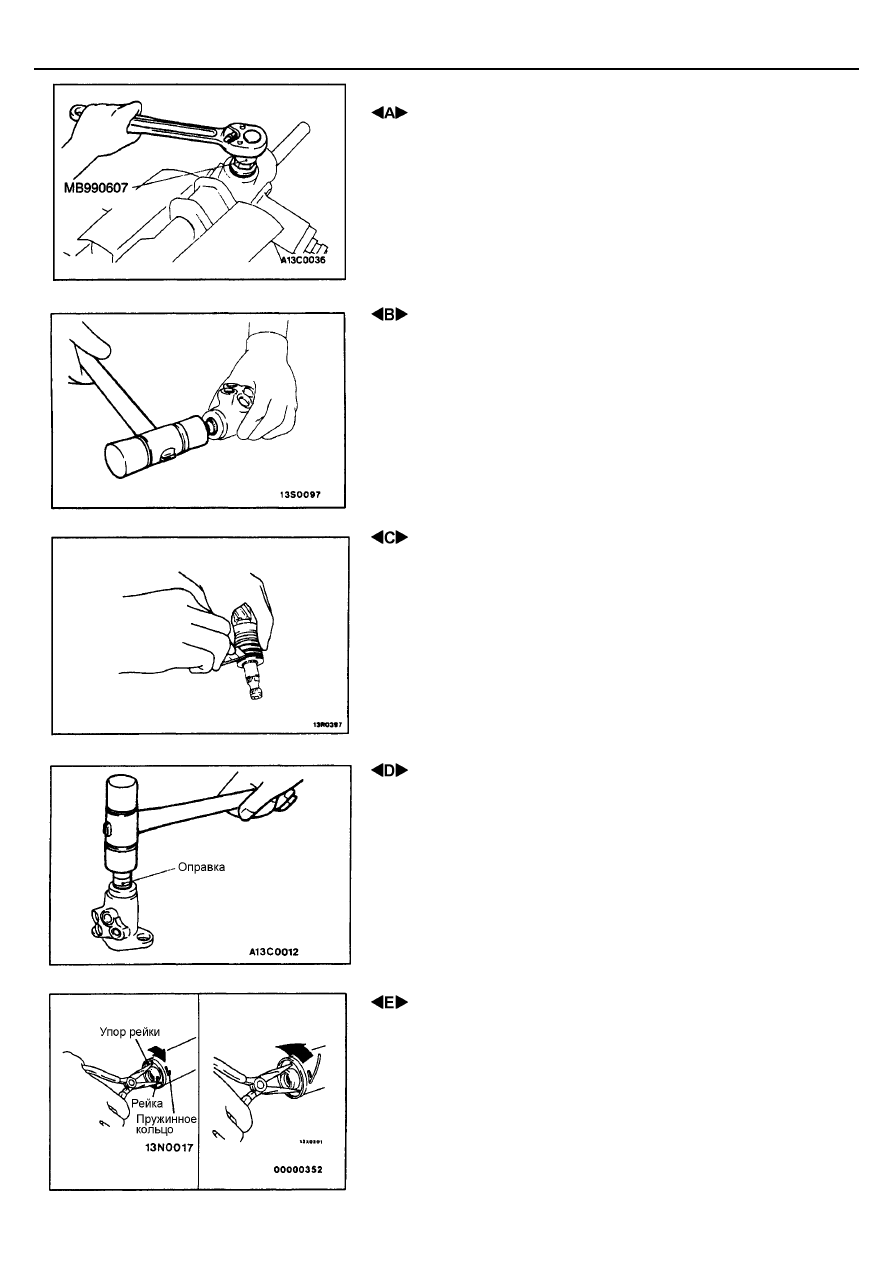

 СНЯТИЕ КОЛПАЧКА ОПОРНОЙ ВТУЛКИ РЕЙКИ

Для снятия колпачка опорной втулки рейки используйте специальный
инструмент.

 СНЯТИЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА/ШЕСТЕРНИ И

КЛАПАНА В СБОРЕ

Легким постукиванием пластикового молотка аккуратно выбейте
шестерню.

 СНЯТИЕ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ

Разрежьте уплотнительные кольца и снимите его с шестерни, клапана в
сборе и рейки.
Внимание:
При разрезании колец будьте аккуратны, чтобы не повредить
шестерню, рейку и клапан в сборе.

 СНЯТИЕ ШАРИКОВОГО ПОДШИПНИКА / САЛЬНИКА

При помощи оправки одновременно выбейте из корпуса клапана в сборе
сальник и шариковый подшипник.

 СНЯТИЕ ПРУЖИННОГО КОЛЬЦА

(1) Поверните ограничитель хода рейки по часовой стрелке до тех пор,

пока конец пружинного кольца не выйдет из паза на корпусе рейки.

(2) Поверните ограничитель хода рейки против часовой стрелки и выньте

пружинное кольцо.

Внимание:
Имейте в виду, что, если сначала повернуть ограничитель хода
рейки против часовой стрелки, то пружинное кольцо упрется в
паз корпуса рейки и не позволит поворачиваться ограничителю
хода рейки.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Рулевой механизм с гидроусилителем

37А-22

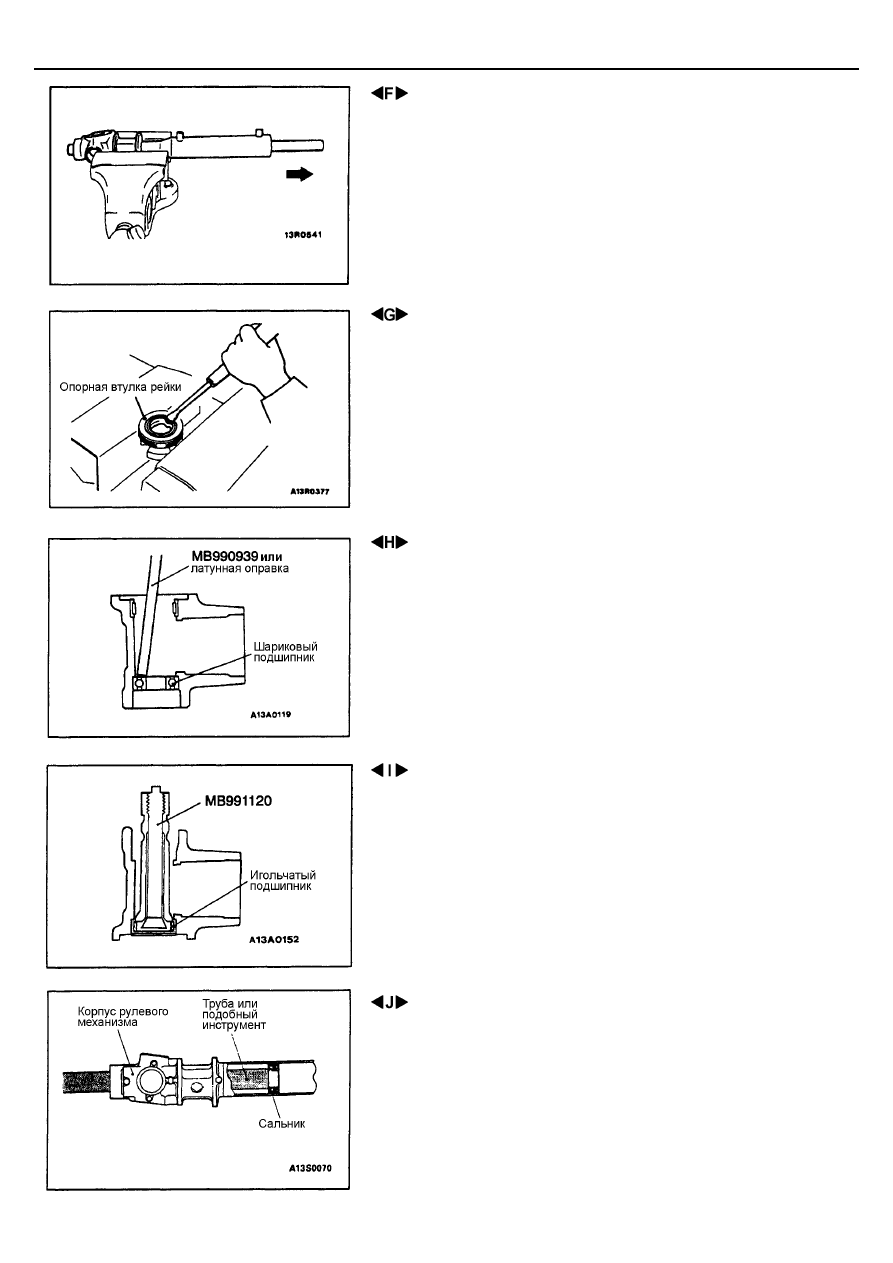

 СНЯТИЕ ОГРАНИЧИТЕЛЯ ХОДА РЕЙКИ, ОПОРНОЙ

ВТУЛКИ И РЕЙКИ

Аккуратно вытащите рейку в сборе и снимите совместно ограничитель
хода и опорную втулку рулевой рейки.

 СНЯТИЕ САЛЬНИКА

Для снятия сальника из опорной втулки рулевой рейки немного отогните
сальник отверткой.
Внимание:
Не повредите посадочную поверхность под сальник в опорной
втулке рулевой рейки.

 СНЯТИЕ ШАРИКОВОГО ПОДШИПНИКА

Для снятия шарикового подшипника из корпуса рулевого механизма
используйте специальный инструмент или латунную оправку.

 СНЯТИЕ ИГОЛЬЧАТОГО ПОДШИПНИКА

Для снятия игольчатого подшипника из корпуса рулевой рейки используйте
специальный инструмент.
Внимание:
Чтобы не повредить внутренние поверхности корпуса не допускайте
излишнего открывания специнструмента.

 СНЯТИЕ САЛЬНИКА

Для снятия сальника из корпуса рулевого механизма используйте отрезок
трубы или аналогичный инструмент.
Внимание:
Будьте аккуратны, чтобы не повредить внутреннюю поверхность
цилиндра корпуса рулевой рейки.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Рулевой механизм с гидроусилителем

37А-23

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

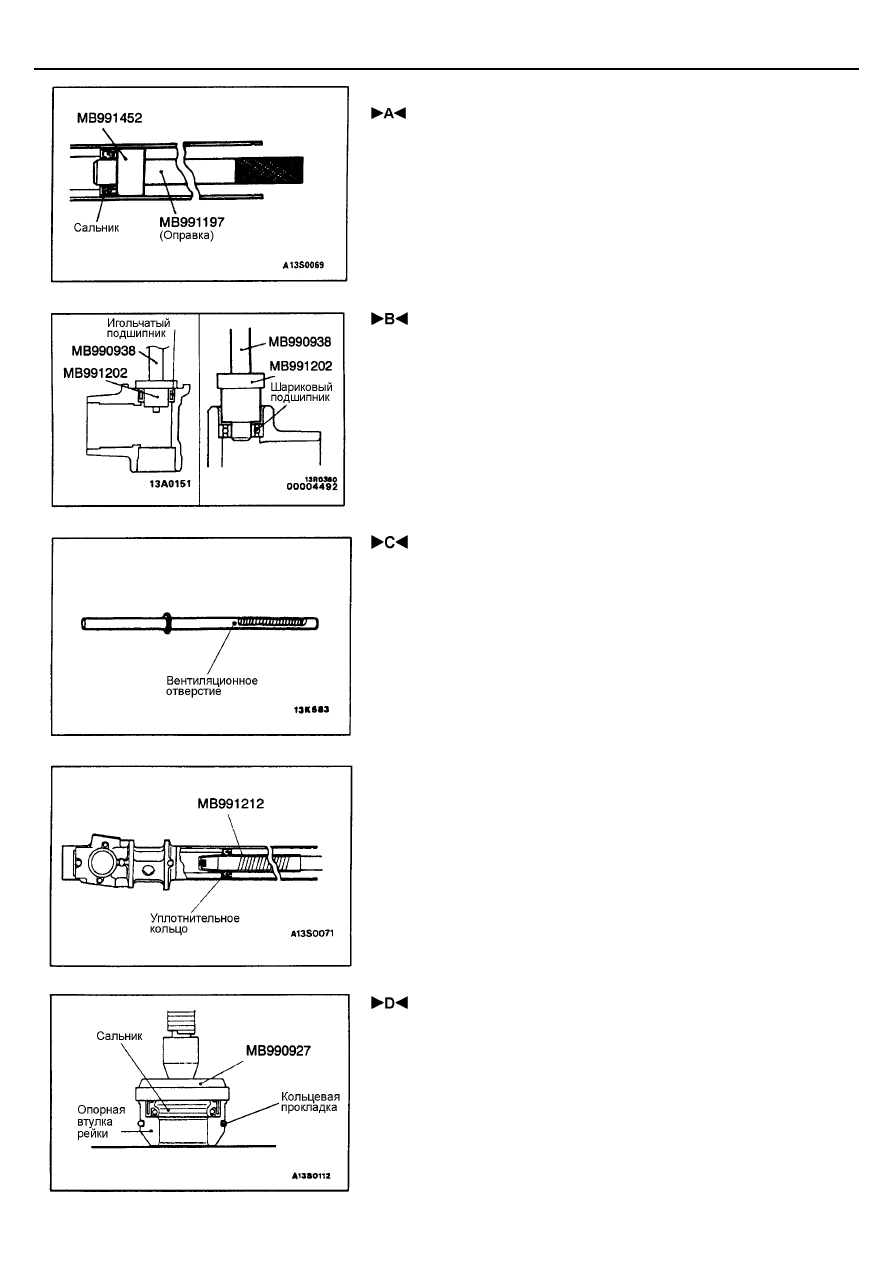

 УСТАНОВКА САЛЬНИКА

 УСТАНОВКА ИГОЛЬЧАТОГО ПОДШИПНИКА И

ШАРИКОВОГО ПОДШИПНИКА

 УСТАНОВКА РЕЙКИ

(1) Смажьте смазкой из ремкомплекта зубья рулевой рейки.

Внимание:
Не забивайте смазкой вентиляционное отверстие.

(2) Закройте поверхность зубьев специальным инструментом.
(3) Залейте в специальный инструмент рабочую жидкость.

Рекомендуемая жидкость:

Жидкость ATF DEXRON или DEXRON II

(4) Совместите оси отверстия уплотнительного кольца и рулевой рейки

для предотвращения выскальзывания пружинного кольца, и медленно
вставьте рулевую рейку со стороны силового цилиндра.

 УСТАНОВКА САЛЬНИКА / ОПОРНОЙ ВТУЛКИ РЕЙКИ

(1) Смажьте наружную поверхность сальника рабочей жидкостью. При

помощи специального приспособления запрессуйте сальник
заподлицо с торцом опорной втулки рейки.
Рекомендуемая жидкость:

Жидкость ATF DEXRON или DEXRON II
