АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Технические операции

на автомобиле

23-53

Признак неисправности

Вероятные причины неисправности

Неисправность сальника (oil seal) К

Неисправность сальника (oil seal) L

Неисправность сальника (oil seal) М

Неисправность электромагнитного клапана управления муфтой пони-
жающих передач (undredrive solenoid valve)

Неисправность клапана регулирования давления в магистрали муфты
понижающих передач (underdrive pressure solenoid valve)

Неисправность шарикового клапана (check ball)

Засорение каналов

Несоответствующее давление только в магистра-
ли муфты понижающих передач

Неправильная установка блока управляющих клапанов (valve body)

Неисправность сальника (oil seal) А

Неисправность сальника (oil seal) В

Неисправность сальника (oil seal) С

Засорение каналов

Несоответствующее давление только в магистра-
ли муфты заднего хода

Неправильная установка блока управляющих клапанов (valve body)

Неисправность сальника (oil seal) D

Неисправность сальника (oil seal) Е

Неисправность сальника (oil seal) F

Неисправность электромагнитного клапана управления муфтой повы-
шающей передачи (overdrive solenoid valve)

Неисправность клапана регулирования давления в магистрали муфты
повышающей передачи (overdrive pressure control valve)

Неисправность шарикового клапана (check ball)

Засорение каналов

Несоответствующее давление только в магистра-
ли муфты повышающей передачи

Неправильная установка блока управляющих клапанов (valve body)

Неисправность сальника (oil seal) I

Неисправность сальника (oil seal) J

Неисправность электромагнитного клапана управления тормозом первой
передачи и передачи заднего хода

Неисправность клапана регулирования давления в магистрали тормоза
первой передачи и передачи заднего хода

Неисправность переключающего клапана (switch valve)

Неисправность клапана аварийного режима работы А (fail safe valve "A")

Неисправность шарикового клапана (check ball)

Засорение каналов

Несоответствие давления только в магистрали
тормоза первой передачи и передачи заднего хо-
да

Неправильная установка блока управляющих клапанов (valve body)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Технические операции
на автомобиле

23-54

Неисправность сальника (oil seal) G

Неисправность сальника (oil seal) H

Неисправность сальника (oil seal) O

Неисправность электромагнитного клапана управления тормозом второй
передачи (second solenoid valve)

Неисправность клапана регулирования давления в магистрали тормоза
второй передачи (second pressure control valve)

Неисправность клапана аварийного режима работы В

Засорение каналов

Несоответствие давления только в магистрали
тормоза второй передачи

Неправильная установка блока управляющих клапанов (valve body)

Неисправность маслоохладителя

Неисправность сальника (oil seal) N

Неисправность электромагнитного клапана управления муфтой блокиров-
ки гидротрансформатора (damper clutch control solenoid valve)

Неисправность клапана управления муфтой блокировки гидротрансфор-
матора (damper clutch control valve)

Неисправность клапана регулирования давления в магистрали муфты
блокировки гидротрансформатора (torque converter pressure control valve)

Засорение каналов

Несоответствие давления только в магистрали
подпитки гидротрансформатора

Неправильная установка блока управляющих клапанов (valve body)

Неправильная регулировка троса управления АКПП (transmission control
cable)

Неисправность клапана ручного выбора диапазона (manual valve)

Неисправность шарикового клапана (check ball)

Подается давление в магистрали выключенного
элемента управления

Неправильная установка блока управляющих клапанов (valve body)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Технические операции
на автомобиле

23-55

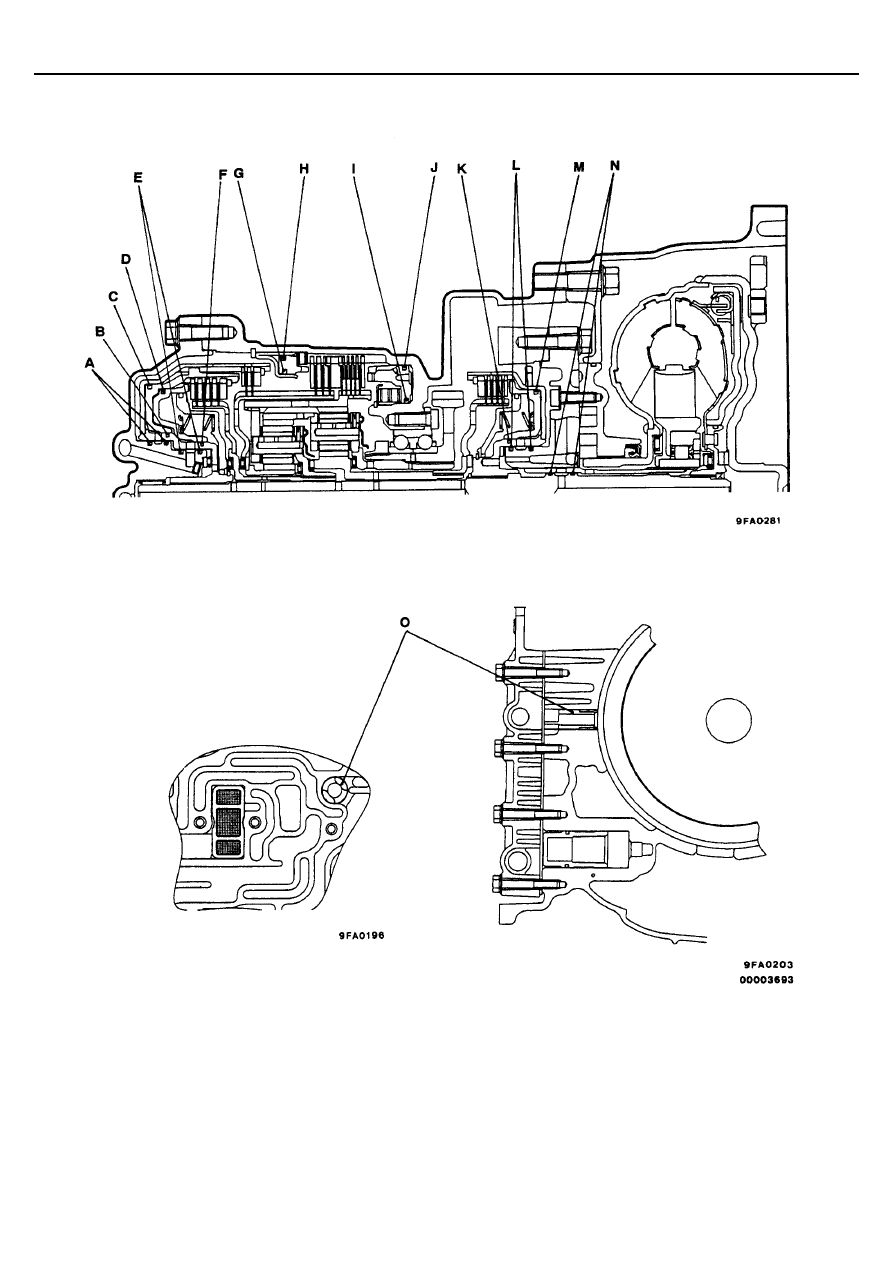

СХЕМА РАСПОЛОЖЕНИЯ УПЛОТНЕНИЙ В АВТОМАТИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Технические операции
на автомобиле

23-56

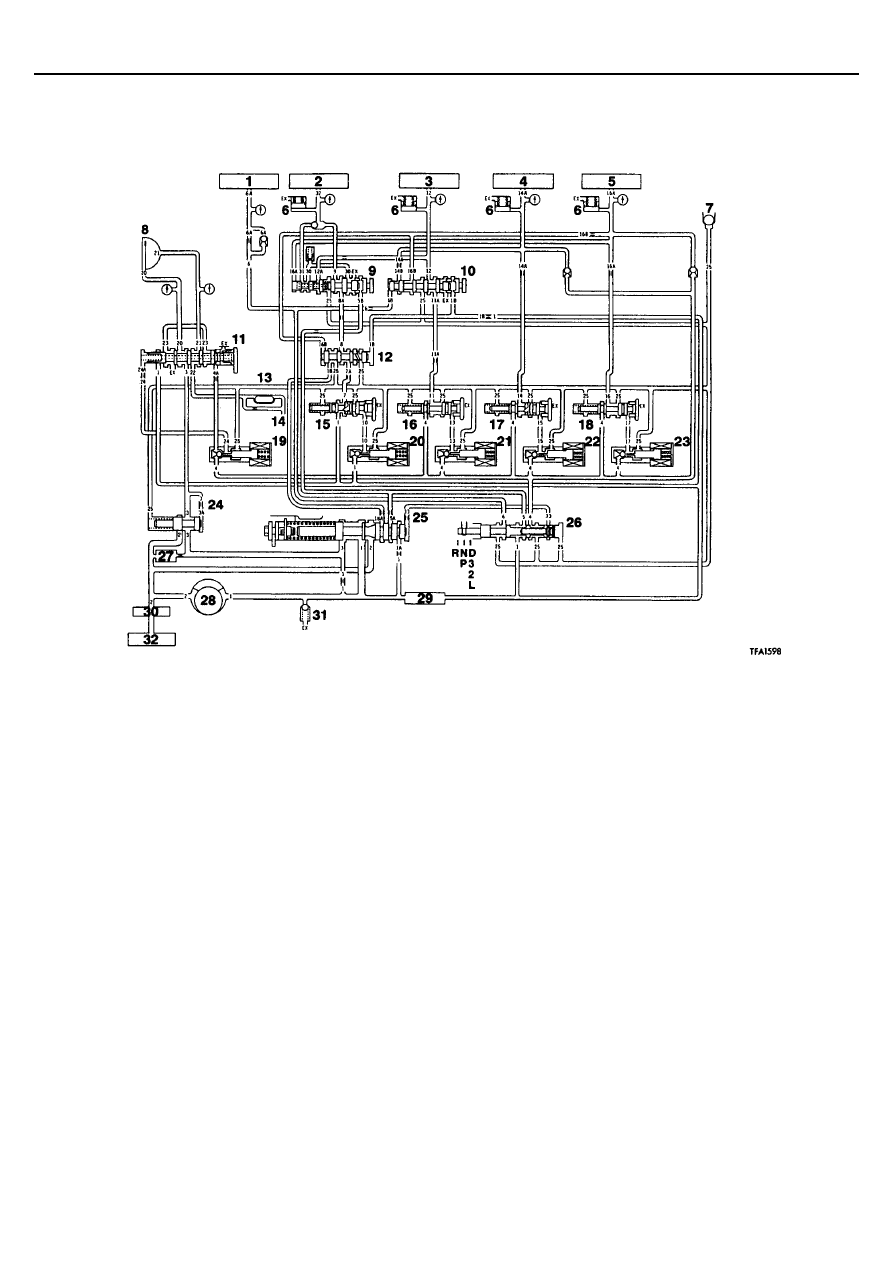

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП

ДЛЯ ПОЛОЖЕНИЙ РЫЧАГА СЕЛЕКТОРА АКПП  «Р» И «N»

1.  Муфта передачи заднего хода (reverse

clutch)

2.  Тормоз первой передач и передачи заднего

хода (low-reverse brake)

3.  Тормоз второй передачи (second brake)
4.  Муфта понижающих передач (underdrive

clutch)

5.  Муфта повышающей передачи (overdrive

clutch)

6.  Гидроаккумулятор (accumulator)
7.  Шариковый клапан (check ball)
8.  Муфта блокировки гидротрансформатора

(damper clutch solenoid valve)

9.  Клапан "А" аварийного режима работы (fail

safe valve "A")

10.  Клапан "В" аварийного режима работы (fail

safe valve "B")

11.  Клапан управления муфтой блокировки

гидротрансформатора.

12.  Переключающий клапан (switch valve)
13.  Маслоохладитель (automatic transmission

fluid cooler)

14.  В систему смазки (lubrication)
15.  Клапан регулирования давления в магист-

рали муфты первой передачи и передачи
заднего хода (low-reverse pressure control
valve)

16.  Клапан регулирования давления в магист-

рали тормоза второй передачи (second pres-
sure control valve)

17.  Клапан регулирования давления в магистрали

муфты понижающих передач (underdrive pres-
sure control valve)

18.  Клапан регулирования давления в магистрали

муфты повышающей передачи (overdrive pres-
sure control valve)

19.  Электромагнитный клапан управления  муфтой

блокировки  гидротрансформатора (damper
clutch control solenoid valve)

20.  Электромагнитный клапан управления тормо-

зом первой передачи и передачи заднего хода
(low-reverse solenoid valve)

21.  Электромагнитный клапан управления тормо-

зом второй передачи (second solenoid valve)

22.  Электромагнитный клапан управления муфтой

понижающих передач (underdrive solenoid valve)

23.  Электромагнитный клапан управления муфтой

повышающей передачи (overdrive solenoid
valve)

24.  Клапан регулирования давления в гидротранс-

форматоре (torque converter pressure control
valve)

25.  Регулятор давления (regulator valve)
26.  Клапан ручного выбора диапазона (manual con-

trol valve)

27.  Масляный фильтр (oil filter)
28.  Масляный насос (oil pump)
29.  Фильтр cетчатый (oil strainer)
30.  Масляный фильтр (oil filter, built in type внутрен-

ний)

31.  Предохранительный клапан.
32.  Масляный поддон (oil pan)
