МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Коробка передач в сборе

22-7

КОРОБКА ПЕРЕДАЧ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
(1) Слив трансмиссионного масла (См. стр. 22-3)
(2) Снятие нижнего защитного кожуха
(3) Снятие аккумуляторной батареи и ее поддона
(4) Снятие воздушного фильтра в сборе

Заключительные операции
(1) Установка воздушного фильтра в сборе
(2) Установка поддона аккумуляторной батареи и самой

батареи

(3) Установка нижнего защитного кожуха
(4) Заливка трансмиссионного масла (См. стр. 22-3)
(5) Проверка работы рычага переключения передач
(6) Проверка работы спидометра

5. Соединение рабочего цилиндра
гидропривода сцепления
6. Верхние соединительные болты коробки
    передач
7. Кронштейн опоры коробки передач
8. Ограничитель опоры коробки
    передач

•

  Подвеска силового агрегата

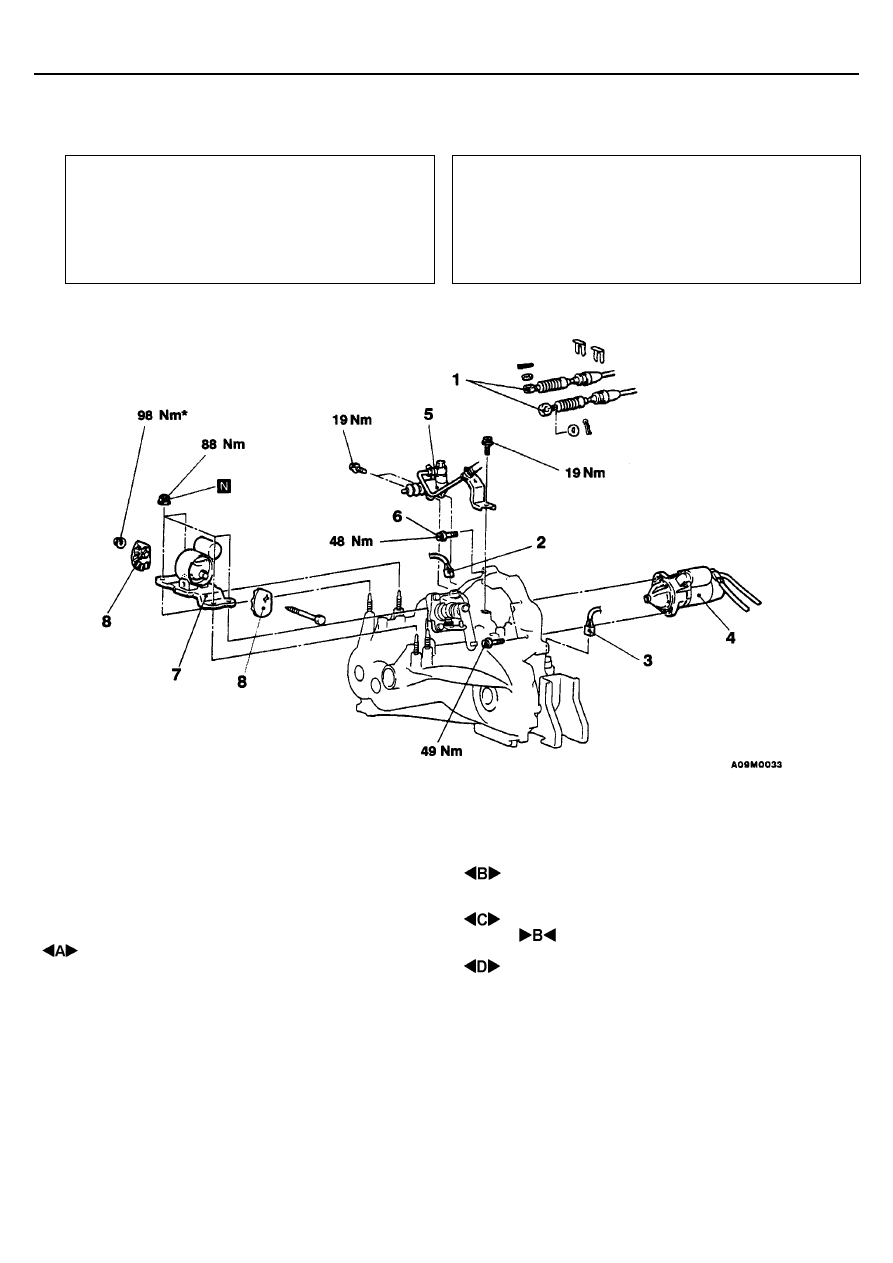

Последовательность снятия
1. Соединения тросов
    переключения и выбора передач
    (См. стр. 22-4)
2. Разъем концевого выключателя фонарей
заднего хода
3. Разъем датчика скорости автомобиля
4. Стартер

Предостережение:
Соединения в местах, отмеченные знаком "

*

 " следует

затянуть предварительно, а окончательную затяжку
произвести после опускания двигателя на опоры

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

 Коробка передач в сборе

22-8

18. Передняя крышка картера сцепления
19. Нижние соединительные болты коробки
      передач
20. Коробка передач в сборе

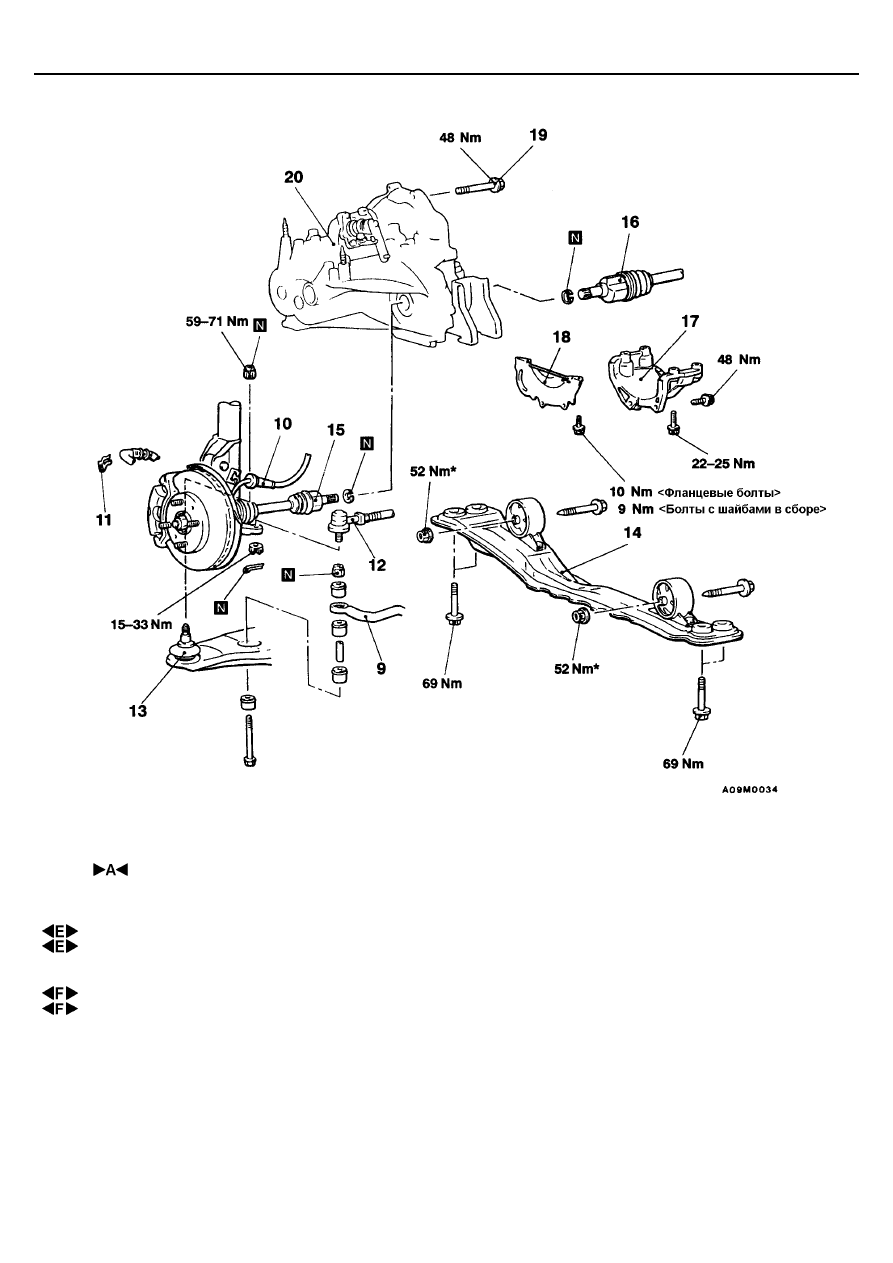

Поднимите автомобиль на подъемнике
9. Стабилизатор
10. Разъем датчика частоты вращения
колеса (Автомобили с ABS)
11. Фиксатор тормозного шланга
12. Соединение пальца шарового шарнира

наконечника рулевой тяги с
поворотным кулаком

13. Соединение пальца шаровой опоры

нижнего рычага подвески с поворотным
кулаком

14. Продольная балка в сборе
15. Соединение вала привода левого

колеса

16. Соединение вала привода правого

колеса

17. Кронштейн крепления коробки
      передач <4G13>

Предостережение:
Соединения в местах, отмеченные знаком "

*

 " следует

затянуть предварительно, а окончательную затяжку
произвести после опускания двигателя на опоры

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Коробка передач в сборе

22-9

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СТАРТЕРА

Снимите стартер вместе с прикрепленным к нему проводами и закрепите
его внутри моторного отсека.

 СНЯТИЕ РАБОЧЕГО ЦИЛИНДРА ПРИВОДА

СЦЕПЛЕНИЯ

Снимите рабочий цилиндр сцепления, не отсоединяя трубок и шлангов
гидропривода, и привяжите его к шасси автомобиля.

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ КОРОБКИ ПЕРЕДАЧ

Аккуратно приподнимите коробку передач гидравлическим домкратом и
снимите кронштейн опоры коробки передач.

 ПОДДЕРЖКА ДВИГАТЕЛЯ НА ТАЛИ В СБОРЕ

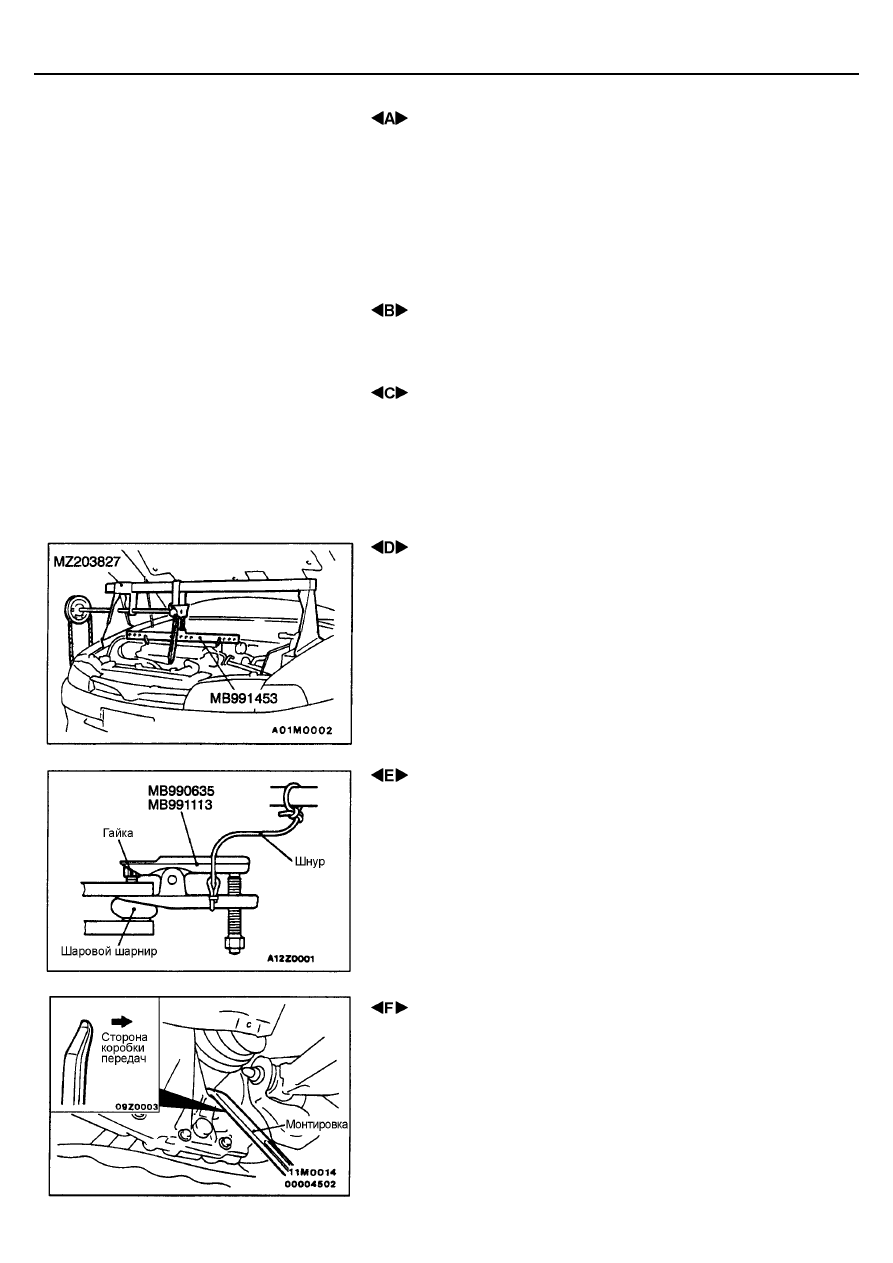

Установите на автомобиль специальный инструмент (подъемник двигателя
с ручной талью и траверсу) для поддержки двигателя.

 ОТСОЕДИНЕНИЕ ПАЛЬЦА ШАРОВОГО ШАРНИРА

НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ / ПАЛЬЦА ШАРОВОЙ
ОПОРЫ НИЖНЕГО РЫЧАГА

Предостережение:
1.

Используйте специальный инструмент для ослабления затяжки
гайки пальца шарового шарнира наконечника рулевой тяги.
Только ослабьте затяжку гайки, не снимайте ее с пальца.

2.

Для предотвращения соскакивания съемника привяжите его
шнуром.

 ОТСОЕДИНЕНИЕ ВАЛА ПРИВОДА

ЛЕВОГО/ПРАВОГО КОЛЕСА

(1) Для отсоединия вала привода вставьте монтировку между картером

коробки передач и валом привода колеса, как показано на рисунке.

ПРИМЕЧАНИЕ:
Не отсоединяйте вал привода колеса от поворотного кулака и ступицы.

Предостережение:
Всегда используйте монтировку, в противном случае будет
поврежден ШРУС трипод (TJ) вала привода колеса.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Коробка передач в сборе

22-10

2)

Подвесьте с помощью проволоки снятый вал привода колеса так,
чтобы не допустить сильного перегиба в ШРУСах.

(3) Накройте коробку передач ветошью, чтобы не допустить попадания

посторонних частичек, предметов внутрь коробки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

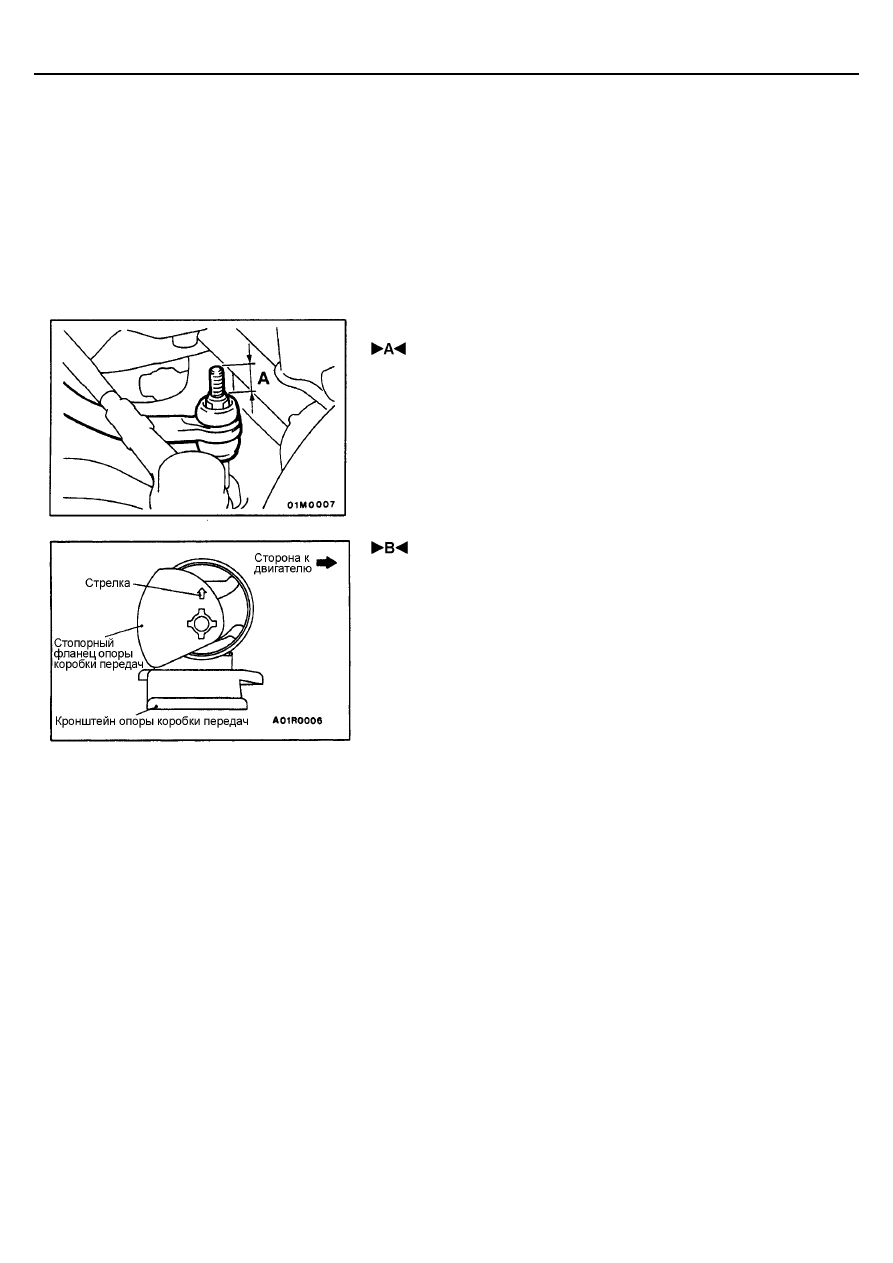

Затяните самоконтрящуюся гайку таким образом, чтобы болт крепления
стабилизатора выступал над гайкой, как показано на рисунке.
Номинальное значение (А): 22 мм

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОПОРЫ КОРОБКИ

ПЕРЕДАЧ

Установите ограничитель опоры КПП таким образом, чтобы стрелка на
фланце указывала направление, показанное на рисунке.
