Mitsubishi Colt Lancer (1996-1998). Руководство - часть 98

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Обслуживание на автомобиле

22-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

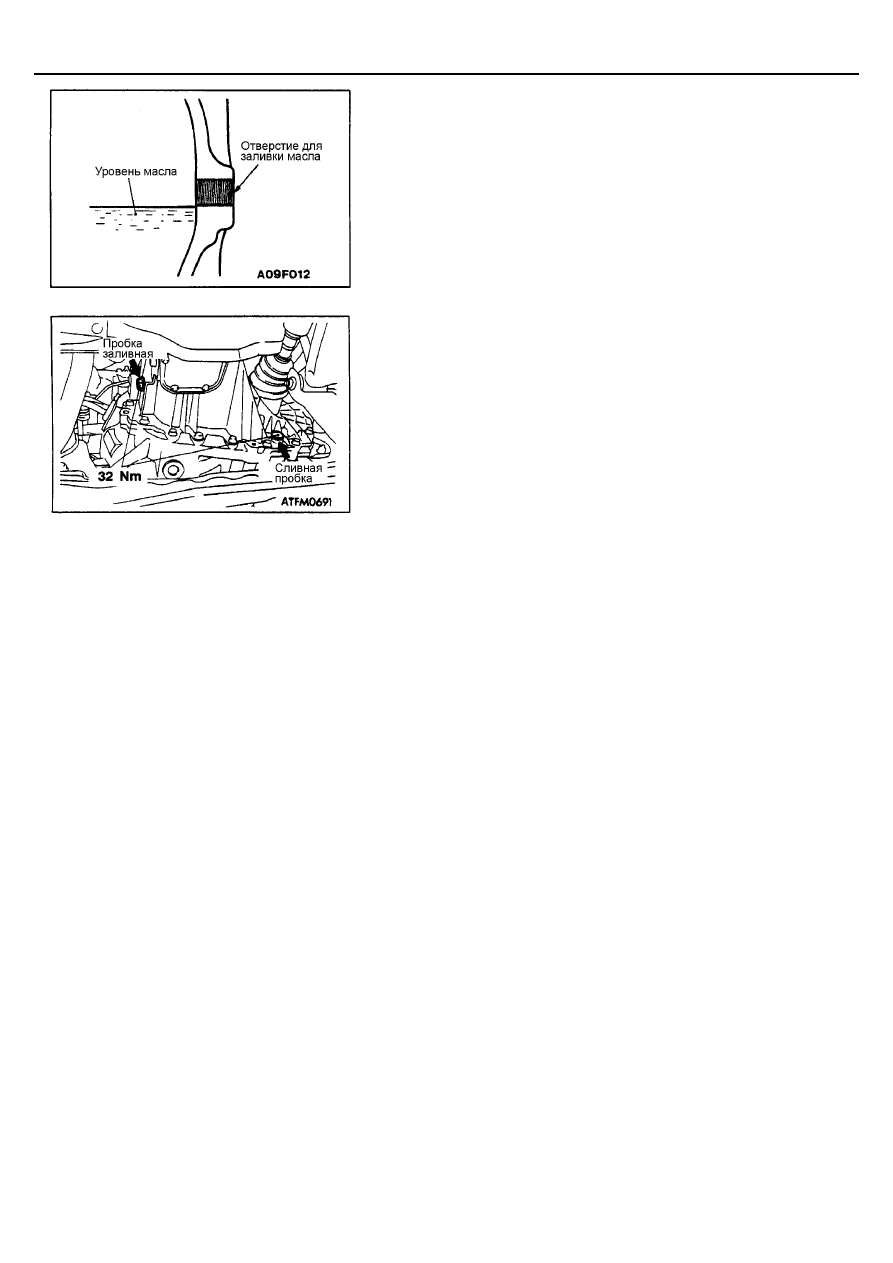

ПРОВЕРКА УРОВНЯ МАСЛА

(1) Отверните заливную пробку.
(2) Уровень масла должен находиться на уровне нижнего края заливного

отверстия.

(3) Проверьте, чтобы масло не было заметно грязным и обладало

соответствующей вязкостью.

Заверните заливную пробку указанным моментом.

Момент затяжки: 32 Н

⋅⋅⋅⋅

м

ЗАМЕНА МАСЛА В КОРОБКЕ ПЕРЕДАЧ

(1) Отверните сливную пробку и слейте масло.
(2) Заверните сливную пробку указанным моментом.
(3) Отверните заливную пробку и залейте новое масло до указанного

уровня.
Рекомендуемое трансмиссионное масло:

Масло для гипоидных передач SAE - 75W-90 или 75W-85W;
API - GL-4.

Объем: 2,1 л

(4) Заверните заливную пробку указанным моментом затяжки.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Механизм переключения
передач

22-4

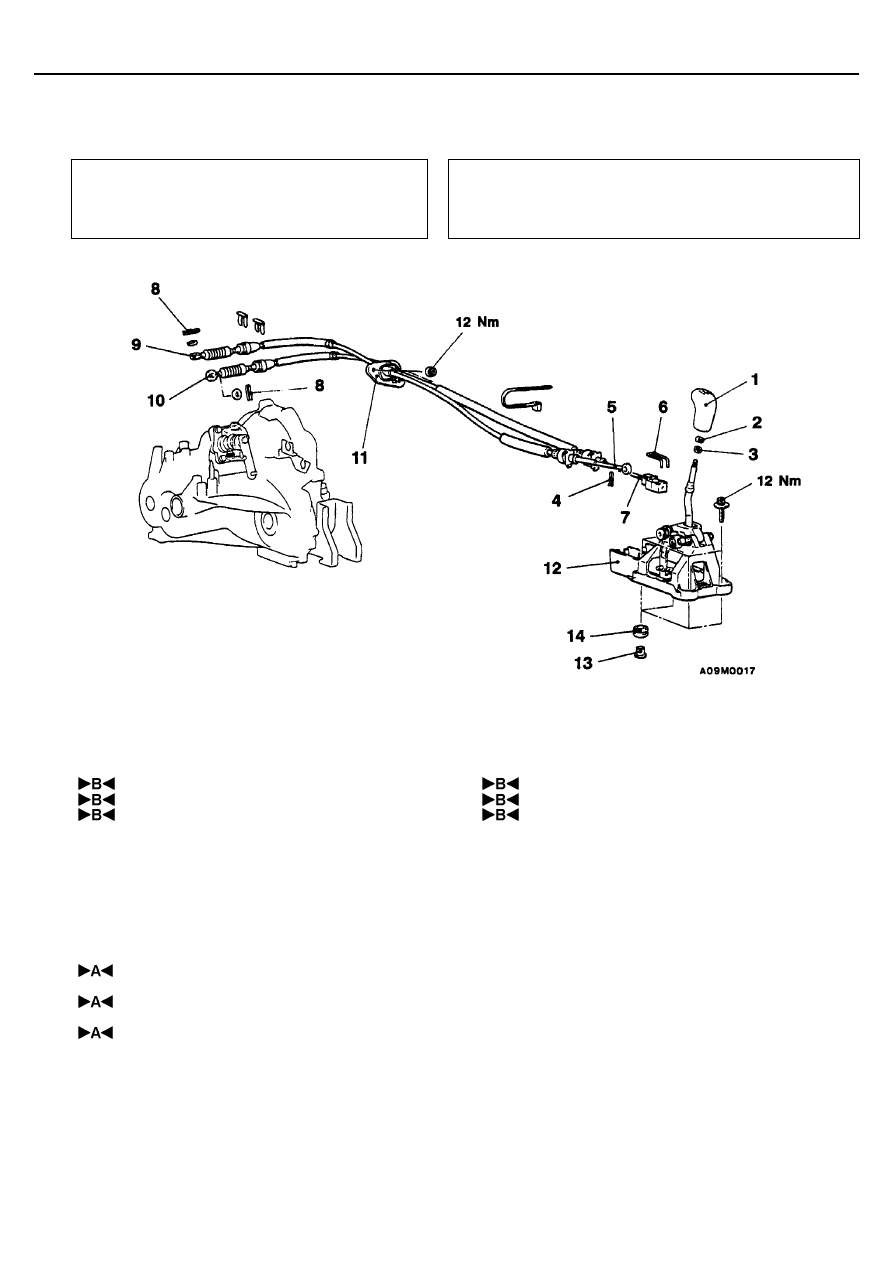

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операции
Снятие и установка воздушного фильтра в сборе

Предостережение: Система SRS
При снятии и установки тросов и тяг механизма
переключения передач будьте осторожны, чтобы не задеть
иле не ударить электронный блок управления SRS.

Последовательность снятия троса
переключения передач и троса выбора
передач в сборе

Последовательность снятия рычага
переключения передач

1. Рукоятка рычага переключения передач
2. Пружинная шайба
3. Гайка

•

  Передняя напольная консоль

(См. Главу 52А)

4. Шплинт
5. Соединение троса выбора передач

(со стороны рычага)

6. Зажим
7. Наконечник троса переключения передач

(со стороны рычага)

8. Шплинт
9. Наконечник троса выбора передач

(со стороны коробки передач)

10. Наконечник троса переключения передач

(со стороны коробки передач)

11. Тросы переключения и выбора передач в

сборе

1. Рукоятка рычага переключения передач
2. Пружинная шайба
3. Гайка

•

  Передняя напольная консоль

(См. Главу 52А)

4. Шплинт
5. Соединение троса выбора передач

(со стороны рычага)

6. Зажим
7. Наконечник троса переключения передач

(со стороны рычага)

12. Рычаг переключения передач в сборе
13. Дистанционная втулка
14. Втулка

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Механизм переключения
передач

22-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ



ТРОСЫ ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В

СБОРЕ / СОЕДИНЕНИЕ ТРОСА ВЫБОРА ПЕРЕДАЧ /
СОЕДИНЕНИЕ ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

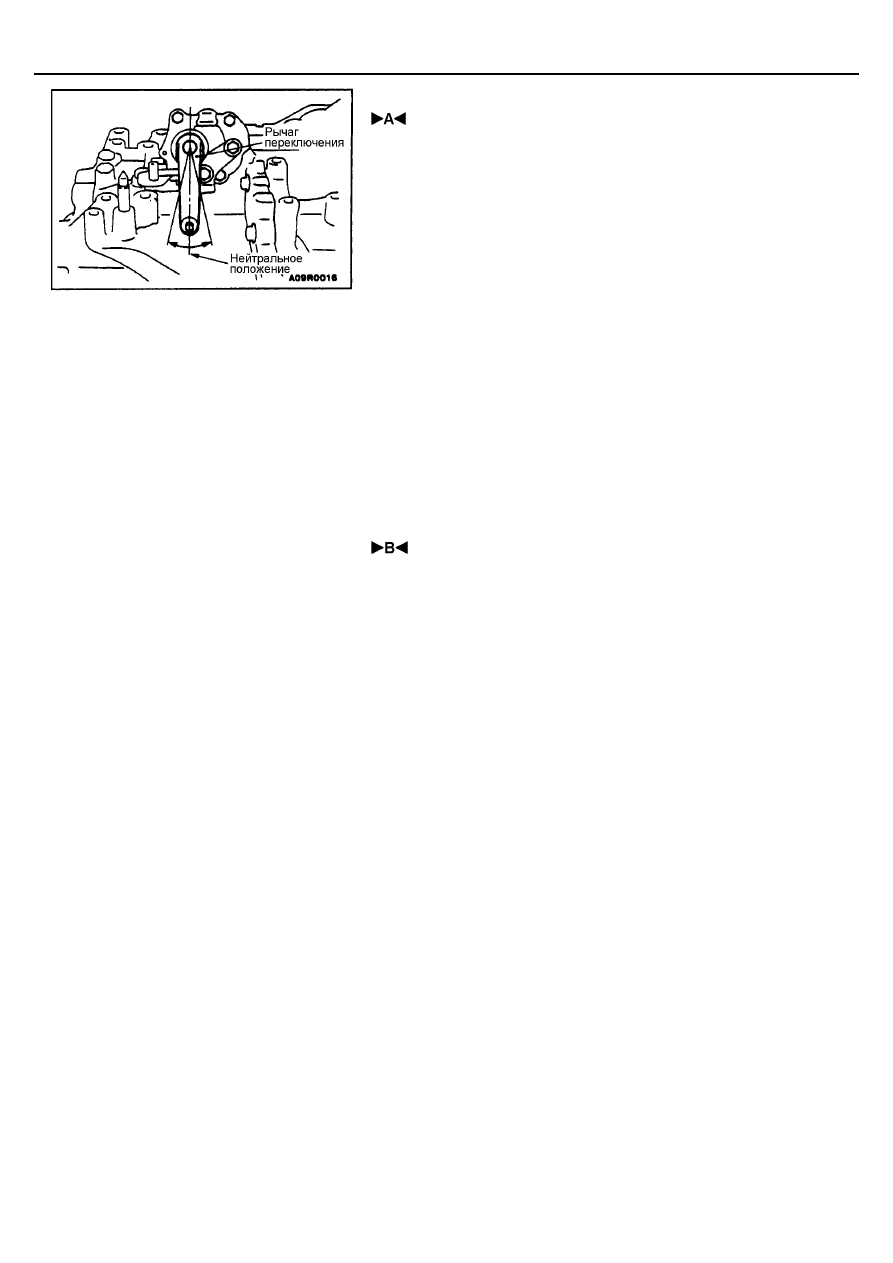

(1) Установите рычаги переключения передач со стороны коробки

передач и со стороны салона в нейтральное положение.

(2) Для рычага выбора передач со стороны коробки передач белая и

желтая метки на наконечниках тросов выбора и переключения
передач должны быть напротив шплинтов.

(3) Включите рычагом переключения передач все передачи, и проверьте,

что переключение происходит плавно, без заеданий.

  УСТАНОВКА ГАЙКИ / ПРУЖИННОЙ ШАЙБЫ /

РУКОЯТКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

(1) Заверните гайку вручную до упора, затем отверните на пол-оборота и

установите пружинную шайбу.

(2) Заворачивайте рукоятку рычага пока она не соприкоснится с

пружинной шайбой, затем заверните ее еще на один оборот. После
этого доверните рукоятку, чтобы пиктограмма переключения передач
на рукоятке располагалась бы в штатном положении.

(3) Если не удается добиться удобного расположения схемы на рукоятке,

то отверните ее на один оборот и затем установите удобное
расположение схемы переключения передач.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Рычаг переключения
передач в сборе

22-6

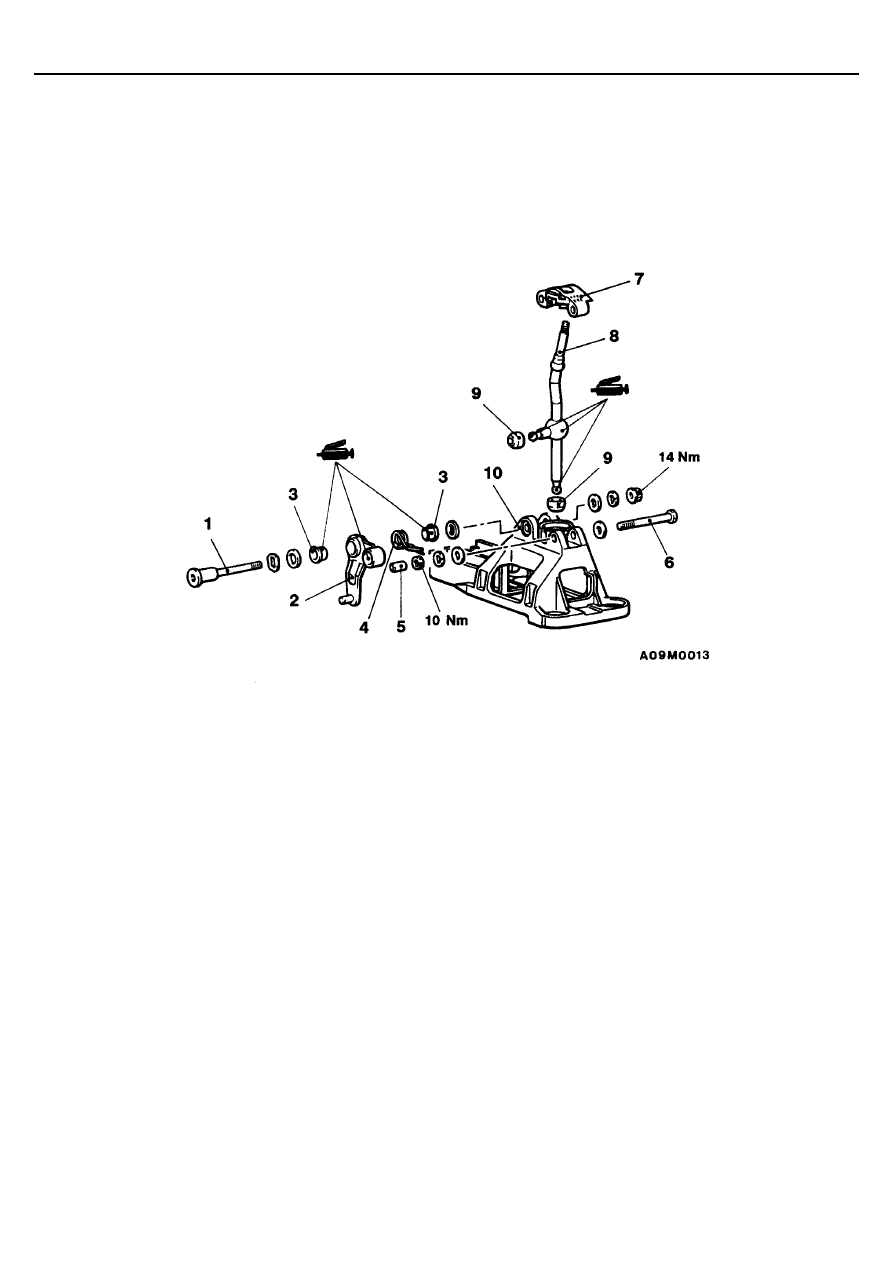

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
РАЗБОРКА И СБОРКА

Последовательность разборки
1. Болт
2. Рычаг выбора передач
3. Втулка
4. Пружина возвратная
5. Гильза

6. Болт
7. Крышка
8. Рычаг переключения передач
9. Втулка рычага переключения передач
10. Опора рычага переключения передач
