Mitsubishi Colt Lancer (1996-1998). Руководство - часть 97

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-5

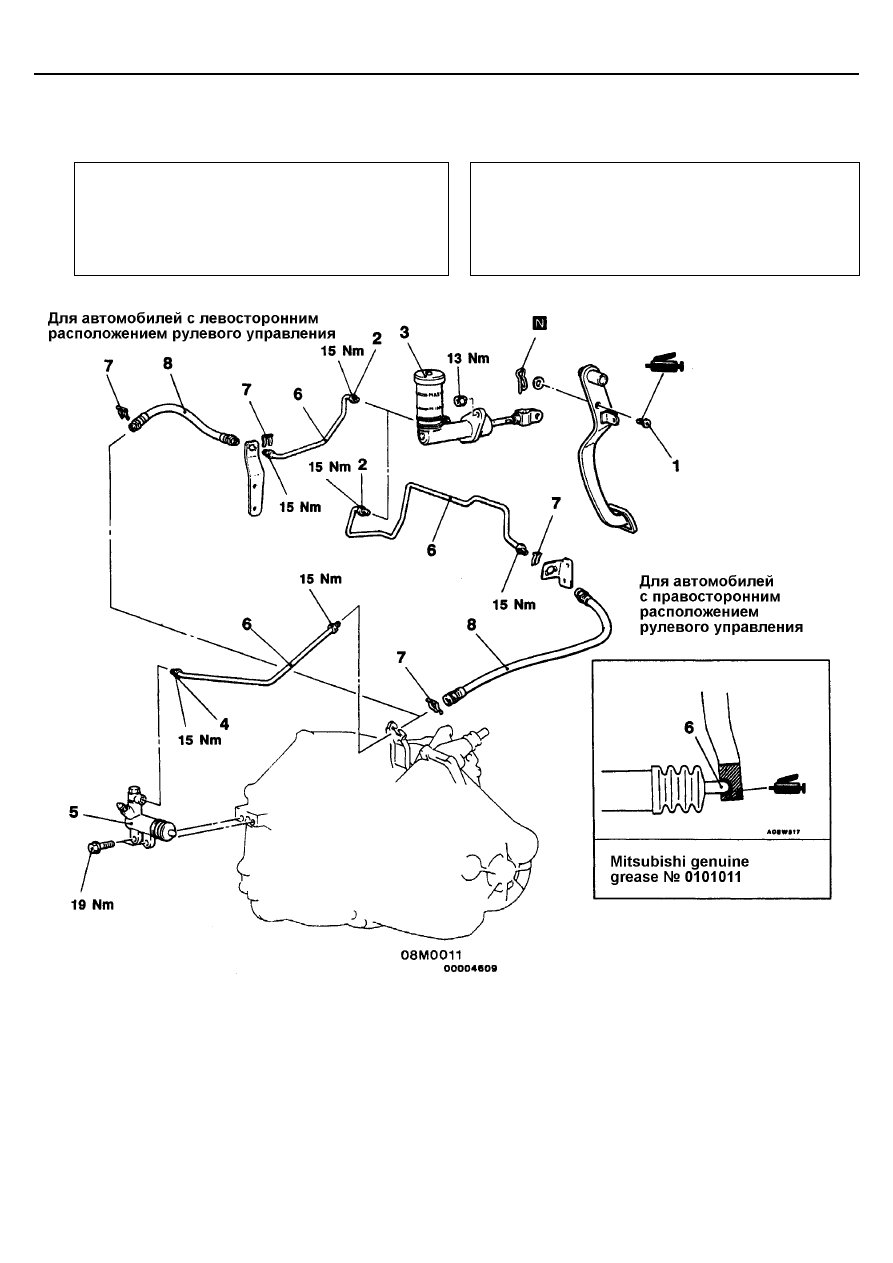

ГИДРОПРИВОД СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Слив жидкости гидропривода сцепления

•



Снятие воздухоочистителя

Заключительные операции

•



Установка воздухоочистителя

•



Заливка жидкости гидропривода сцепления
(тормозной жидкости)

•



Прокачка гидропривода сцепления (см. стр. 21-3)

•



Регулировка педали сцепления (см. стр. 21-2)

Последовательность снятия главного
цилиндра
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с главным
цилиндром гидропривода сцепления
3. Главный цилиндр гидропривода сцепления
Последовательность снятия рабочего
цилиндра сцепления
4. Соединение трубки гидропривода сцепления с
рабочим цилиндром
5. Рабочий цилиндр гидропривода сцепления

Последовательность снятия трубопроводов
6. Трубка гидропривода сцепления
7. Фиксатор шланга
8. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-6

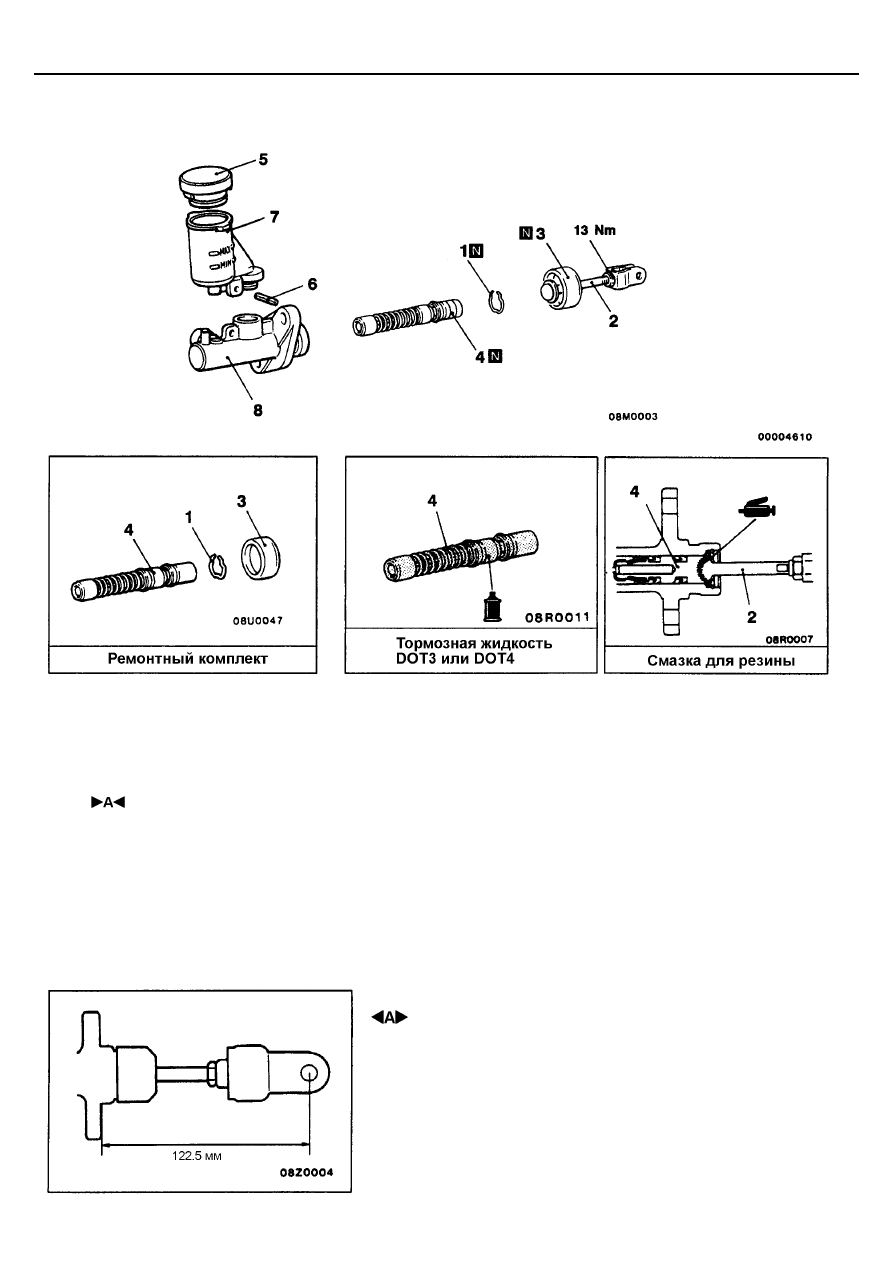

РАЗБОРКА И СБОРКА

ГЛАВНЫЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ

Последовательность разборки
1. Стопорное кольцо поршня
2. Толкатель в сборе
3. Колпачок защитный (пыльник)
4. Поршень в сборе
5. Крышка бачка
6. Разрезной (пружинный) штифт
7. Бачок гидропривода сцепления
8. Корпус главного цилиндра гидропривода
сцепления

Внимание:
Запрещается разбирать поршень главного цилиндра
гидропривода сцепления

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТОЛКАТЕЛЯ ГЛАВНОГО ЦИЛИНДРА

Отрегулируйте длину толкателя (в сборе) до указанной величины (как
показано на рисунке) с целью облегчения последующих регулировок
педали сцепления.

s

22-1

МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ

РЕГУЛИРОВОК И КОНТРОЛЯ ................ 2

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 3

Проверка уровня масла..................... 3

Замена маcла .................................... 3

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

ПЕРЕДАЧ* ................................................ 4

Рычаг переключения передач в

сборе .................................................. 6

КОРОБКА ПЕРЕДАЧ В СБОРЕ............... 7

ПРЕДУПРЕЖДЕНИЕ!

Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой
пассивной безопасности (SRS)!
(1)

Неквалифицированное обслуживание или ремонт любой детали системы SRS

 (а также

любой связанной с системой SRS детали, узла) может привести

к травмированию или гибели

обслуживающего персонала (в результате срабатывания надувной подушки безопасности из-за
неосторожности), а также водителя и переднего пассажира (вызванной неработоспособностью системы
SRS).

(2) Техническое обслуживание или ремонт любой детали системы SRS (а также любой детали, узла,

связанного с данной системой) должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности

главу 52В - Дополнительная система пассивной безопасности (SRS), прежде чем приступать к
обслуживанию или ремонту любой детали системы SRS (а также любой связанной с ней детали).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS , контрольная лампа индикации
неисправности SRS, модули надувных подушек безопасности, часовая пружина и провода, соединяющие элементы
системы. Другие детали, связанные с системой SRS (которые необходимо снять/установить в связи с техническим
обслуживанием или ремонтом системы SRS) обозначены в содержании (*).

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Основные данные / Смазка /
Специальные инструменты

22-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатель

Номинальная величина

Длина выступающей части болта крепления стабилизатора, мм

22

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Рекомендуемый смазочный материал

Объем, л

Трансмиссионное масло

Масло для гипоидных передач SAE 75W-90
или 75W-85W по классификации API GL-4

2,1

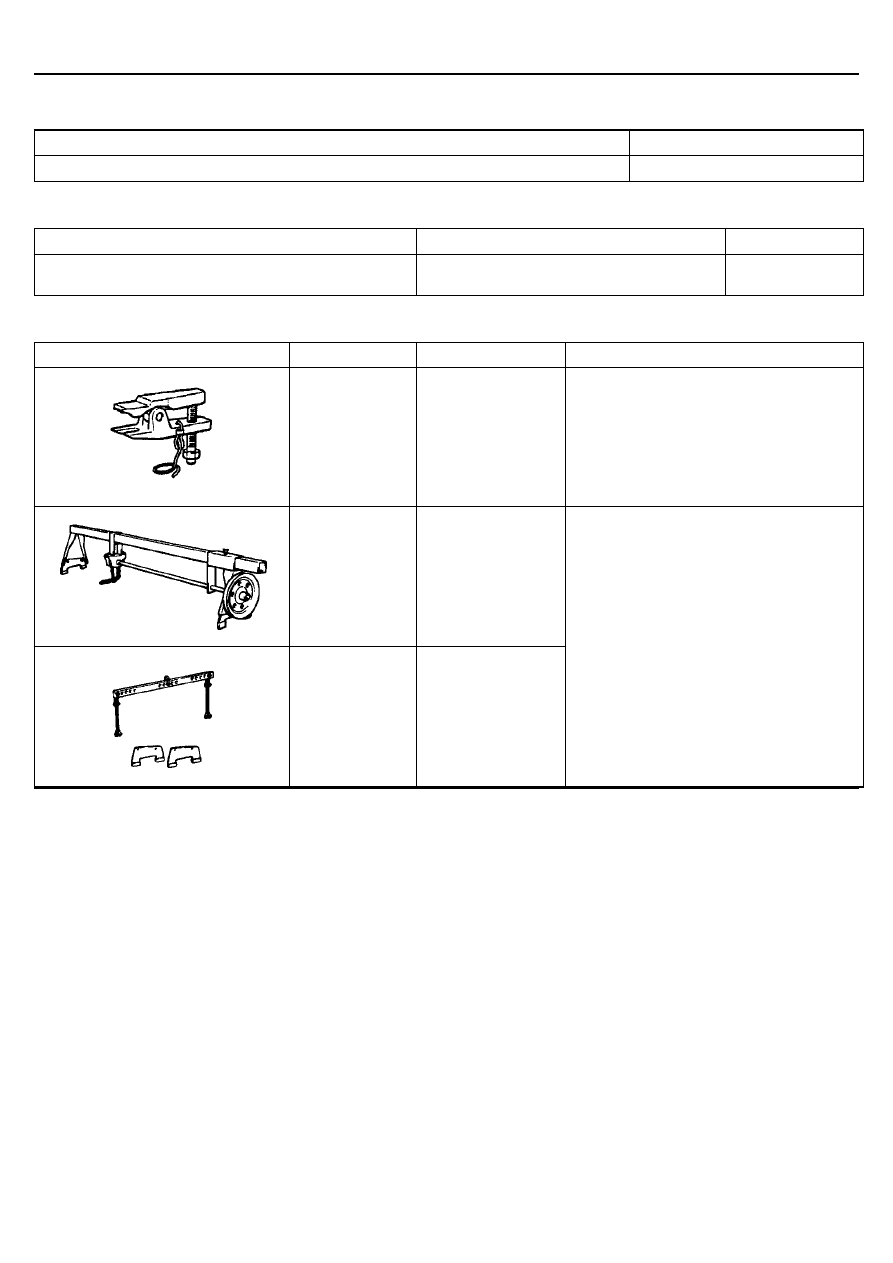

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

MB 990635 или
MB 991113

Съемник
наконечника
боковой (рулевой)
тяги

Отсоединение (пальца шарового шарнира)
наконечника боковой (рулевой) тяги и
(пальца шарового шарнира) нижнего рычага
от поворотного кулака

Основное
сервисное
оборудование

MZ 203827

Подъемник
двигателя

Поддержка двигателя (в сборе) при снятии
и установке коробки передач

MB 991453

Траверса для
снятия/установки
двигателя
