Mitsubishi Colt Lancer (1996-1998). Руководство - часть 96

21-1

СЦЕПЛЕНИЕ

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ ........................................... 2

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 2

Проверка и регулировка педали
сцепления .......................................... 2

Прокачка гидропривода..................... 3

ПЕДАЛЬ СЦЕПЛЕНИЯ............................. 4

ГИДРОПРИВОД СЦЕПЛЕНИЯ ................ 5

Главный цилиндр............................... 6

СЦЕПЛЕНИЕ -

Общая информация / Основные данные/ Смазочные
материалы / Технические операции на автомобиле

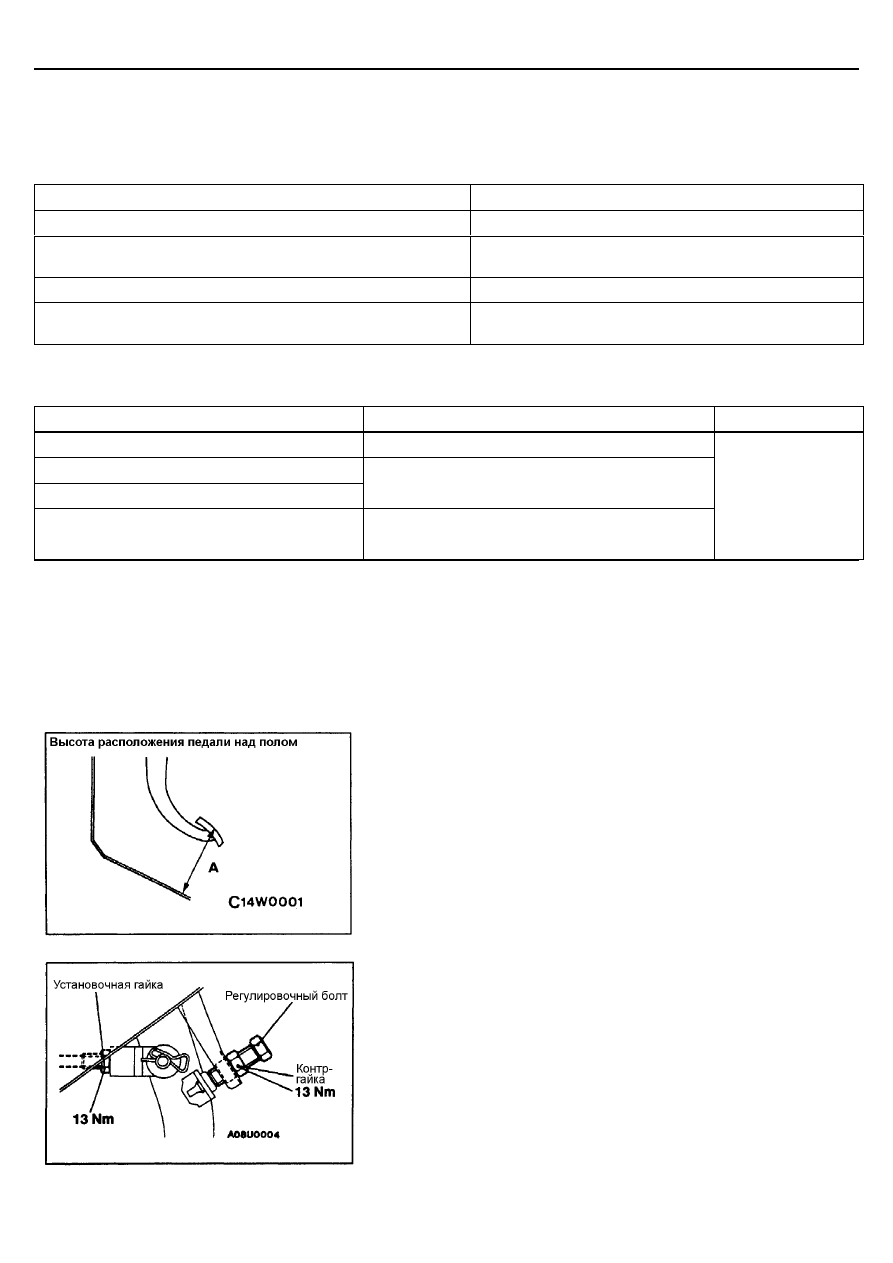

21-2

ОБЩАЯ ИНФОРМАЦИЯ

Сцепление - сухое, однодисковое, с центральной диафрагменной пружиной;
привод сцепления - гидравлический.

ОСНОВНЫЕ ДАННЫЕ

Показатели

Номинальное значение

Расстояние педали сцепления до пола, мм

162-165

Люфт в соединении штифта педали сцепления (с отверстием под
шплинт) с толкателем главного цилиндра сцепления, мм

1-3

Свободный ход педали сцепления, мм

6-13

Расстояние между полом и педалью сцепления при выключенном
сцеплении, мм

85 или более

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Показатели

Материал

Количество

Жидкость для гидропривода сцепления

Тормозная жидкость DOT3 или DOT4

По необходимости

Шток в сборе

Смазка для резины

Чехол штока

Шток рабочего цилиндра

Оригинальная консистентная смазка

Mitsubishi № 0101011

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА ПЕДАЛИ
СЦЕПЛЕНИЯ

1.

Отверните коврик и т.п. под педалью сцепления.

2.

Измерьте расстояние педали сцепления до пола.
Номинальная величина (А): 162-165 мм

3.

Если расстояние педали сцепления до пола лежит за пределами
диапазона номинальных величин, то ослабьте контргайку и
отрегулируйте данное расстояние при помощи регулировочного болта
или изменением длины толкателя главного цилиндра.

СЦЕПЛЕНИЕ -

Обслуживание на автомобиле

21-3

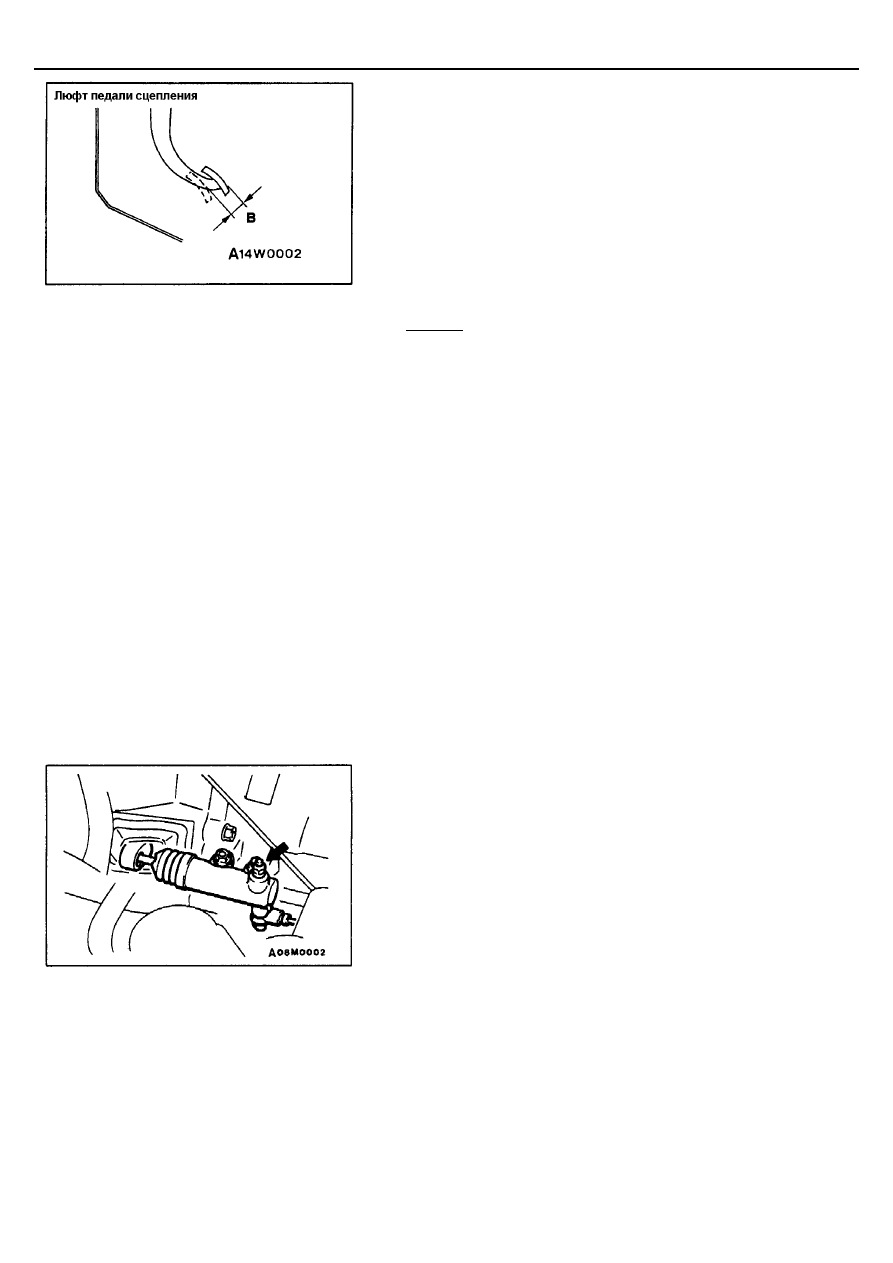

4.

Измерьте люфт в соединении штифта педали сцепления (с
отверстием под шплинт) с толкателем главного цилиндра сцепления.
Номинальная величина (В): 1 - 3 мм

5.

Если свободный ход педали сцепления лежит за пределами
диапазона номинальных величин, то ослабьте контргайку и
отрегулируйте данное расстояние изменением длины толкателя
главного цилиндра.

Внимание:
Во время регулировки не утапливайте толкатель в главный
цилиндр сцепления.

6.

После завершения вышеуказанных регулировок проверьте, что
(полный) свободный ход педали сцепления (измеренный по накладке
педали) и расстояние между накладкой педали сцепления и полом
при выключенном сцеплении лежат в диапазоне номинальных
значений.

Номинальные величина (С): ........................................... 6 - 13 мм
Номинальные величина (D): ..........................85 мм или больше

7.

Если свободный ход педали сцепления (измеренный по накладке
педали) и расстояние между накладкой педали сцепления и полом
при выключенном сцеплении лежат за пределами диапазона
номинальных значений, то это возможно вызвано попаданием воздуха
в гидропривод сцепления, неисправностью в главном цилиндре
сцепления или в самом сцеплениии.

8.

Уложите на место коврик и т.п.

ПРОКАЧКА ГИДРОПРИВОДА

Рекомендуемая жидкость: Тормозная жидкость DOT3 или DOT4

Внимание:
Применяйте только рекомендуемую тормозную жидкость и не
допускайте ее смешивания с другими типами и марками тормозных
жидкостей.

СЦЕПЛЕНИЕ -

Педаль сцепления

21-4

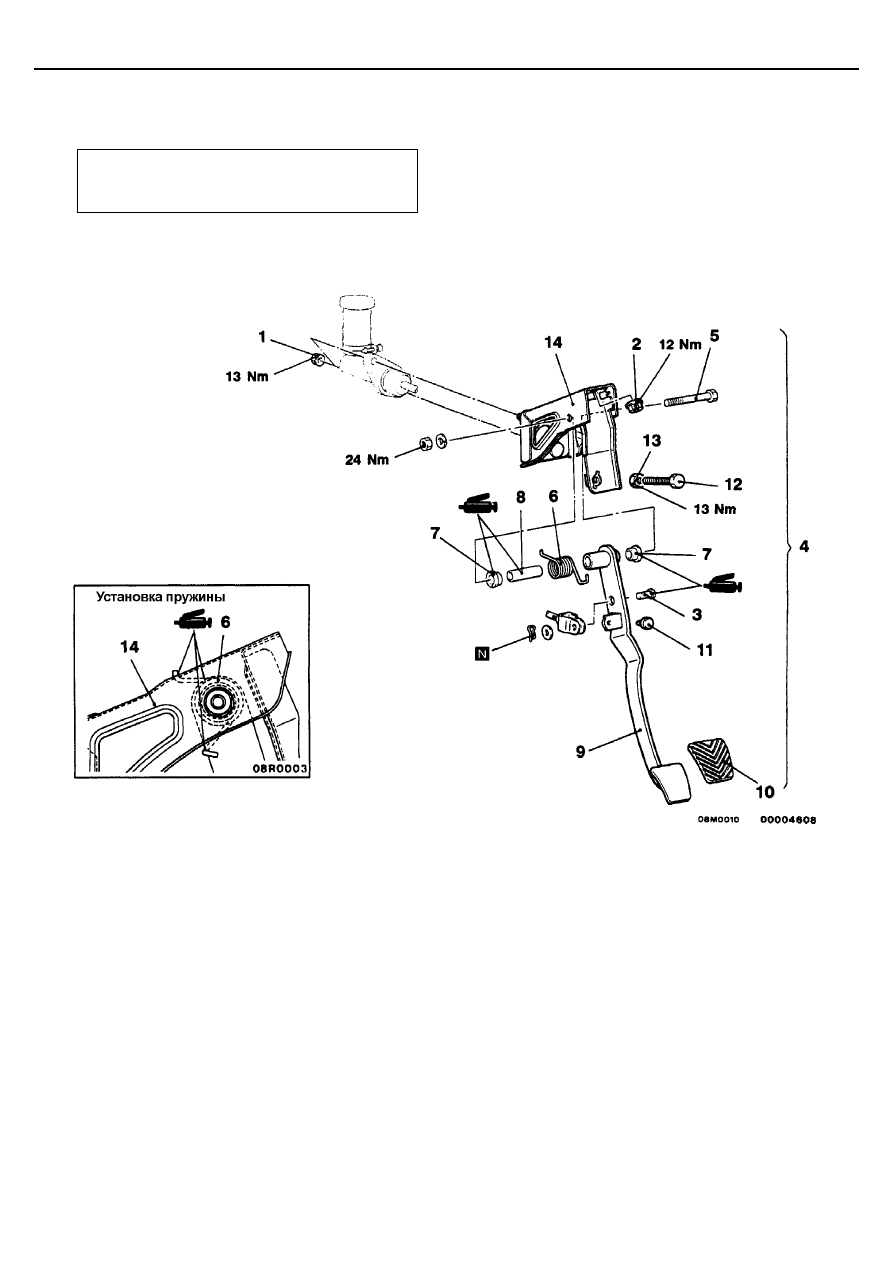

ПЕДАЛЬ СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Регулировка расстояния педали сцепления до
пола (см. стр. 21-2)

Последовательность снятия
1. Гайка крепления главного цилиндра
2. Гайка крепления кронштейна главного цилиндра
3. Штифт с отверстием под шплинт педали
4. Кронштейн педали и педаль сцепления в сборе
5. Болт
6. Возвратная пружина
7. Втулка

8. Трубка
9. Педаль сцепления
10. Накладка педали
11. Упор
12. Регулировочный болт
13. Контргайка
14. Кронштейн педали сцепления
