ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-11

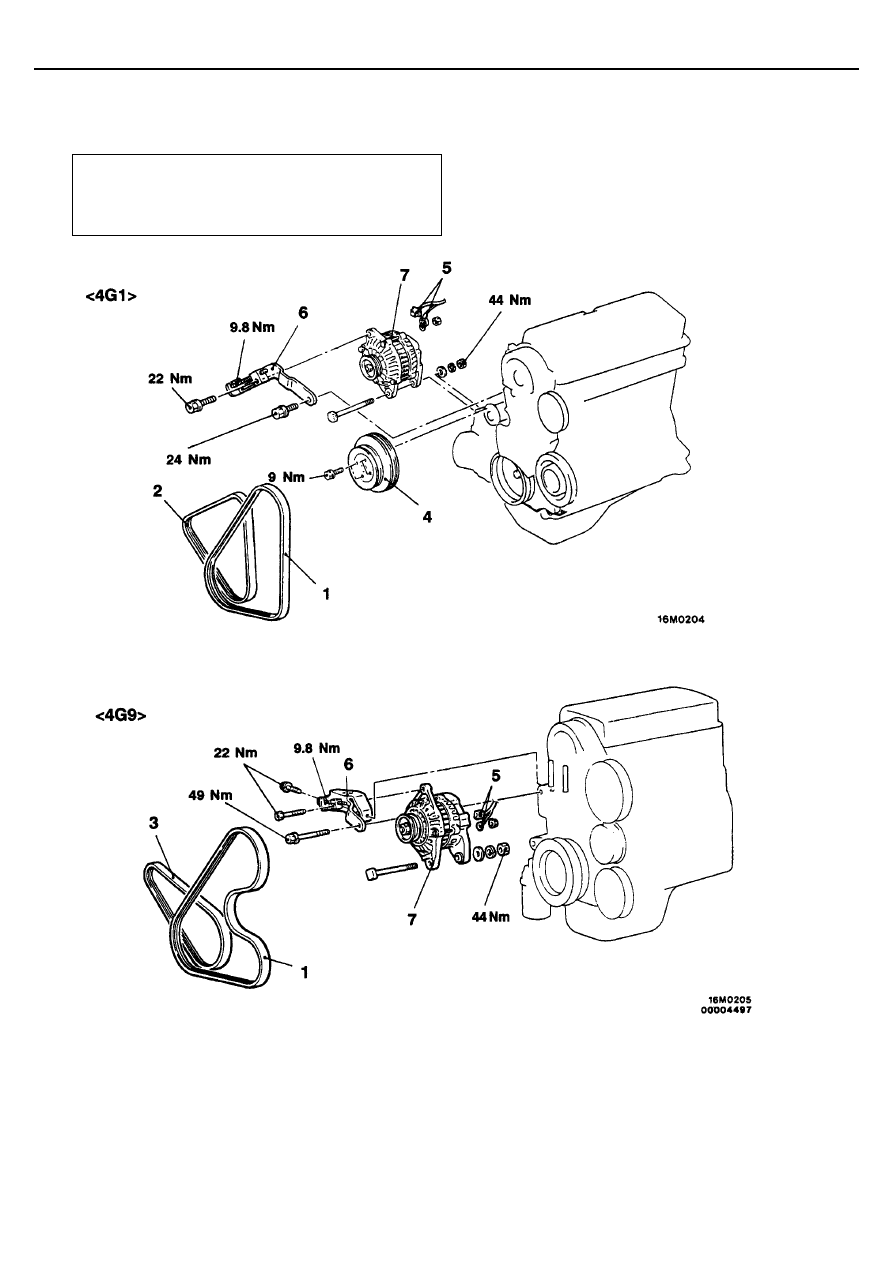

ГЕНЕРАТОР

СНЯТИЕ И УСТАНОВКА

Заключительная операция



Регулировка натяжения ремня привода генератора
(См. ГЛАВУ 11 – Технические операции на
автомобиле).

Последовательность снятия

1. Ремень привода компрессора
кондиционера и насоса гидроусилителя
рулевого управления
2. Ремень привода генератора и насоса
охлаждающей жидкости <4G1>
3. Ремень привода генератора <4G9>

4. Шкив насоса охлаждающей жидкости <4G1>
5. Разъем генератора
6. Регулировочная планка генератора
7. Генератор

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-12

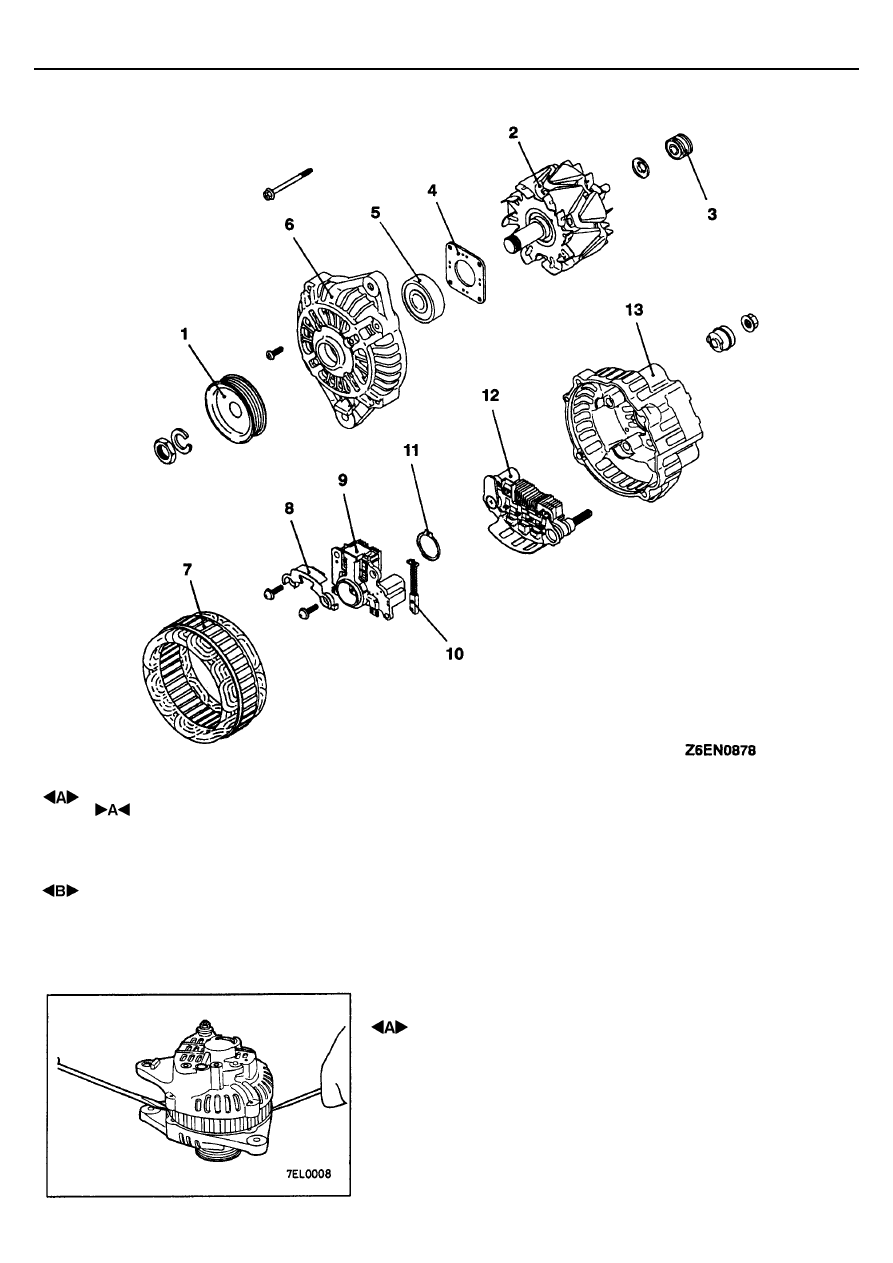

РАЗБОРКА И СБОРКА

Последовательность разборки

1. Шкив генератора
2. Ротор в сборе
3. Подшипник задний
4. Держатель подшипника
5. Подшипник передний
6. Кронштейн генератора передний
7. Статор

8. Планка
9. Регулятор напряжения и щеткодержатель
10. Щетка
11. Пылезащитное кольцо
12. Выпрямительный блок
13. Кронштейн генератора задний

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ШКИВА ГЕНЕРАТОРА

(1) Отверните болты.
(2) Вставьте отвертку с плоским жалом между передним кронштейном

генератора и статором и действуя отверткой как рычагом, отделите
(вниз) передний кронштейн генератора.

Предостережение
Не вставляйте отвертку слишком глубоко, чтобы не повредить
обмотку статора
.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-13

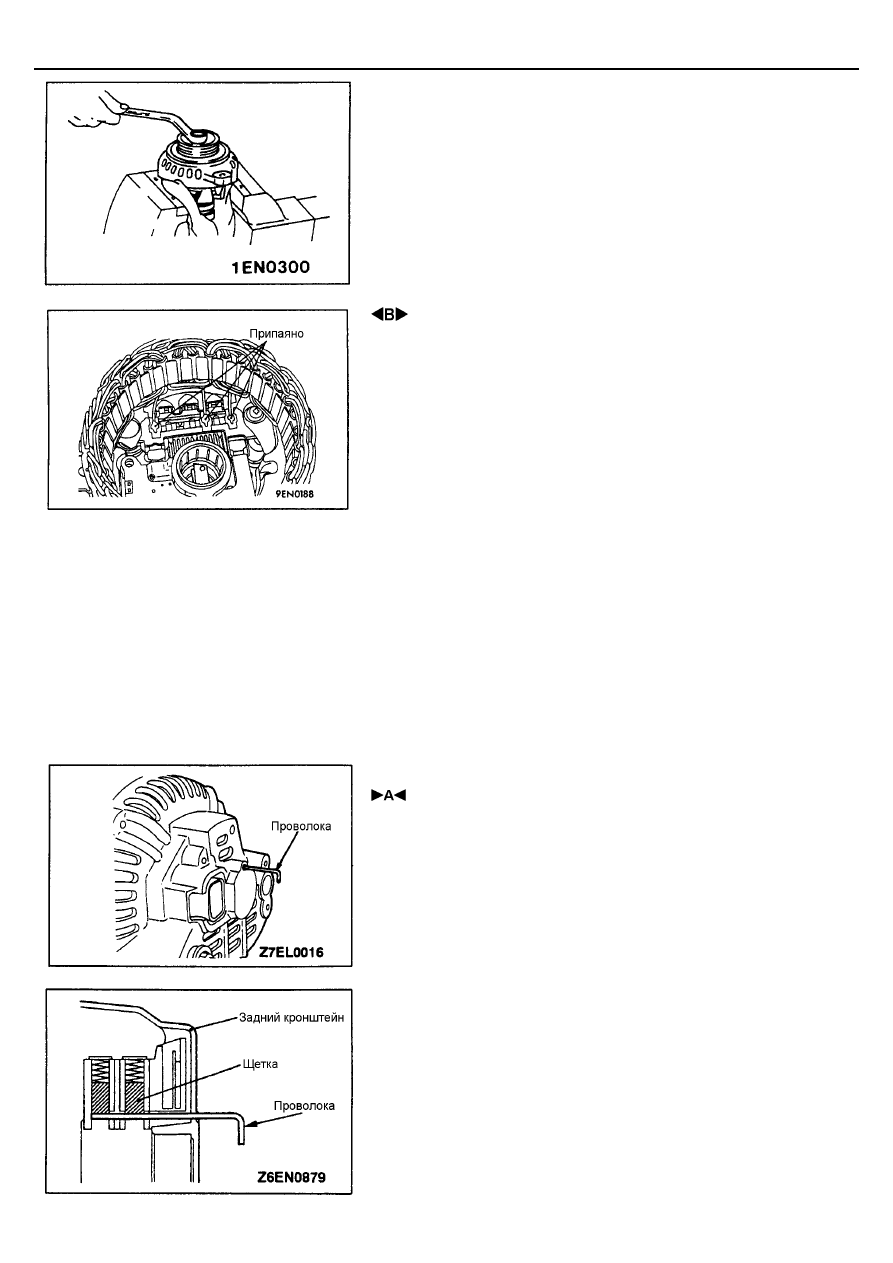

(3) Зажмите ротор в тисках с мягкими губками.
(4) Отверните гайку крепления шкива после чего снимите шкив и

передний кронштейн с ротора.

 СНЯТИЕ СТАТОРА

(1) Перед снятием статора отпаяйте три провода обмотки статора, от

главных диодов выпрямительного блока.

(2) Перед отсоединением выпрямительного блока от щеткодержателя,

отпаяйте два контакта.
Предостережение
1.

При пайке/распайке контактов, будьте осторожны, чтобы
тепло от паяльника как можно меньше воздействовало на
диоды. Производите данные операции как можно быстрее.

2.

Будьте осторожны, чтобы не приложить чрезмерных усилий
к контактам диодов.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА РОТОРА В СБОРЕ

Перед установкой ротора в задний кронштейн, вставьте тонкую проволоку
в маленькое отверстие в заднем кронштейне, чтобы поднять щетки.
После установки ротора выньте проволоку.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-14

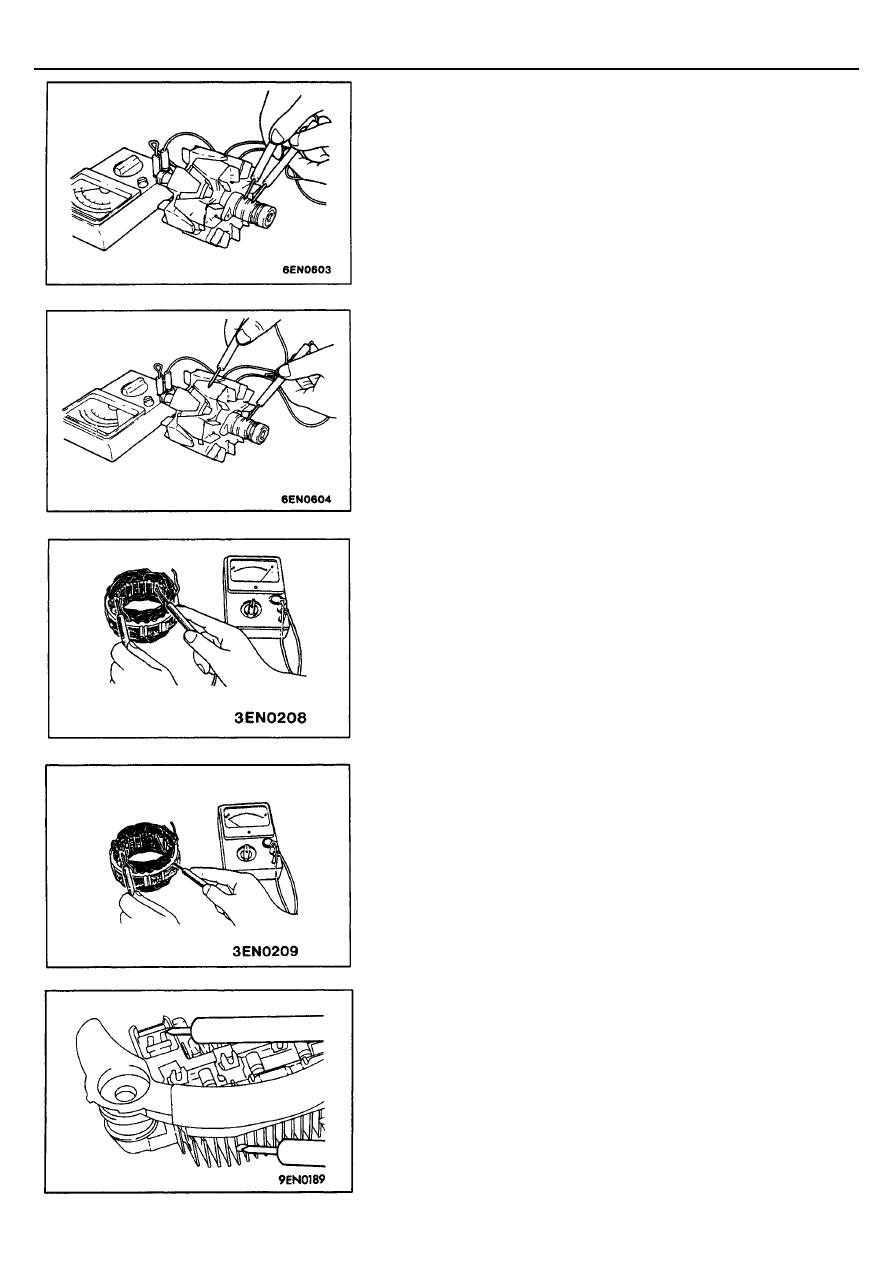

ПРОВЕРКА

РОТОР

(1) Проверьте отсутствие обрыва в обмотке ротора.

Проверьте отсутствие проводимости между контактными кольцами.
Если сопротивление слишком мало (стремится к 0), то это означает
наличие короткого замыкания. В случае обрыва в цепи обмотки
ротора или наличия короткого замыкания замените ротор в сборе.
Сопротивление: приблизительно 2 – 5 Ом

(2) Проверьте отсутствие замыкания обмотки ротора на "массу".

Проверьте отсутствие проводимости между контактным кольцом и
сердечником. В случае наличия проводимости (замыкание на "массу")
замените ротор в сборе.

СТАТОР

(1) Проверьте обмотку статора. Проверьте, что нет обрыва цепи между

выводами обмотки статора. Если цепь обмотки разомкнута
(сопротивление стремится к бесконечности), то замените статор в
сборе.

(2) Проверьте отсутствие замыкания обмотки на "массу". Используя

омметр, проверьте отсутствие замыкания обмотки статора на "массу"
(что отсутствует проводимость между обмоткой статора и
сердечником). Если сопротивление стремиться к нулю, то замените
статор в сборе.

ВЫПРЯМИТЕЛЬНЫЙ БЛОК

(1) Проверка положительного вывода выпрямителя

При помощи омметра проверьте что цепь между выводом
"положительных" диодов выпрямительного блока и выводом обмотки
статора замкнута (сопротивление мало). Поменяйте полярность
пробников омметра и измерьте сопротивление (если сопротивление
мало, т.е. цепь замкнута в обоих направлениях, то диод пробит).
Замените выпрямительный блок в сборе.
