Mitsubishi Colt Lancer (1996-1998). Руководство - часть 77





СИСТЕМА ВПУСКА И ВЫПУСКА

 - Впускной коллектор

15-7

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ТОПЛИВНОГО КОЛЛЕКТОРА, ФОРСУНКИ И

РЕГУЛЯТОРА ДАВЛЕНИЯ

Снимите топливный коллектор вместе с форсунками и регулятором
давления.
Внимание
Снимать топливный коллектор следует осторожно, чтобы форсунки
не выпали.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

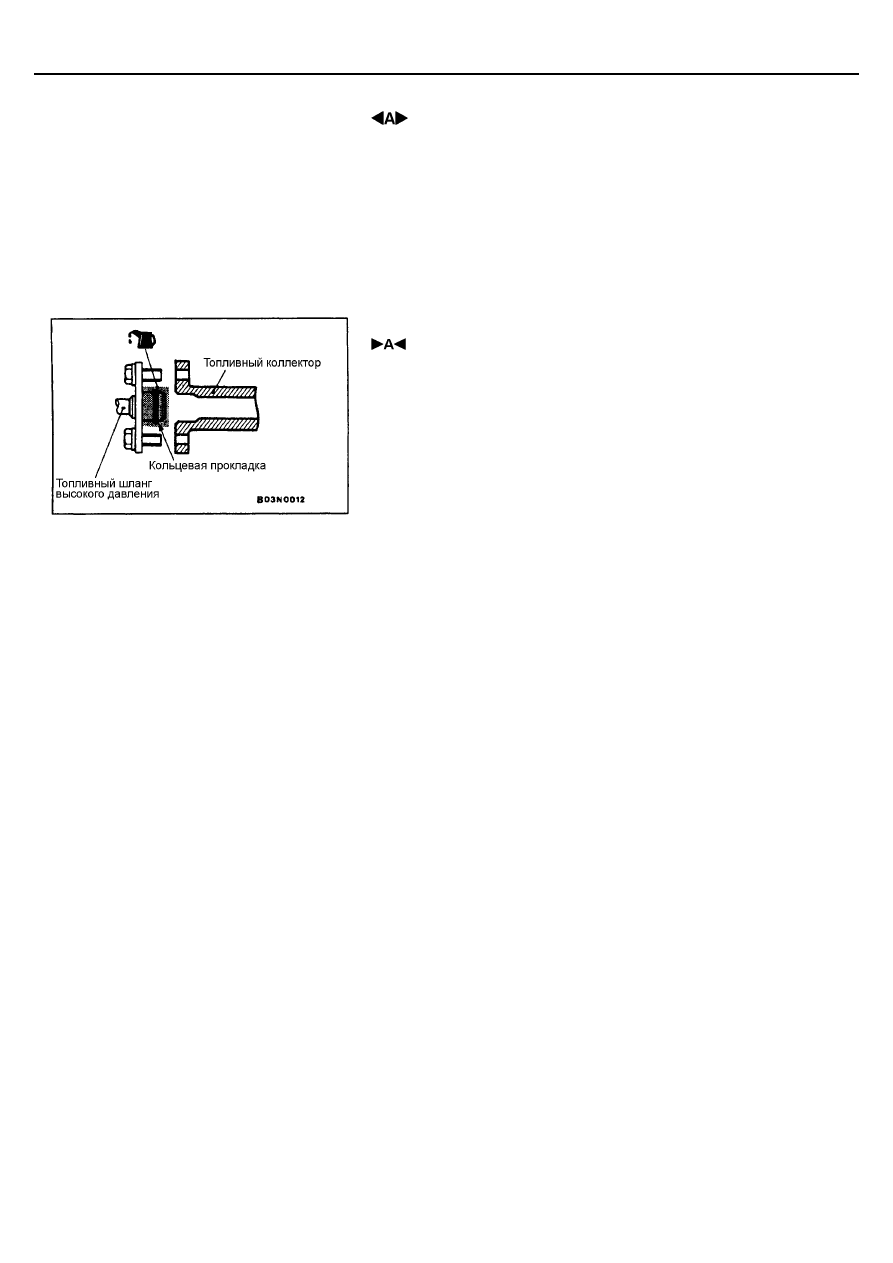

 УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

1.

Перед установкой нанесите немного чистого моторного масла на
кольцевую прокладку.

Предостережение
Будьте осторожны, не допускайте попадания масла внутрь
топливного коллектора.

(2) Поворачивая вправо-влево фланец топливного шланга высокого

давления осторожно вставьте его в топливный коллектор, чтобы не
повредить при этом кольцевую прокладку.

(3) После установки проверьте, плавно ли поворачивается фланец

шланга высокого давления в топливном коллекторе. Если фланец
топливного шланга не поворачивается в топливном коллекторе
плавно, то, возможно, произошло защемление кольцевой прокладки.
В таком случае поэтому отсоедините шланг высокого давления от
топливного коллектора, вставьте его снова в топливный коллектор и
проверьте снова, плавно ли поворачивается фланец шланга.

ПРОВЕРКА

Необходимо произвести нижеприведенные проверки; в случае
обнаружения неисправности деталь подлежит замене.

ПРОВЕРКА ВПУСКНОГО КОЛЛЕКТОРА

1.

Проверьте отсутствие повреждений и трещин на всех деталях.

2.

Проверьте отсутствие засорения отверстий штуцеров отвода
разрежения, каналов отвода и подвода охлаждающей жидкости,
системы принудительной вентиляции картера, а также системы
рециркуляции отработавших газов (EGR).

3.

При помощи поверочной линейки и набора щупов измерьте
неплоскостность привалочной плоскости головки цилиндров.
Номинальное значение: 0,15 мм или менее
Предельно допустимое значение: 0,20 мм

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Выпускной коллектор

15-8

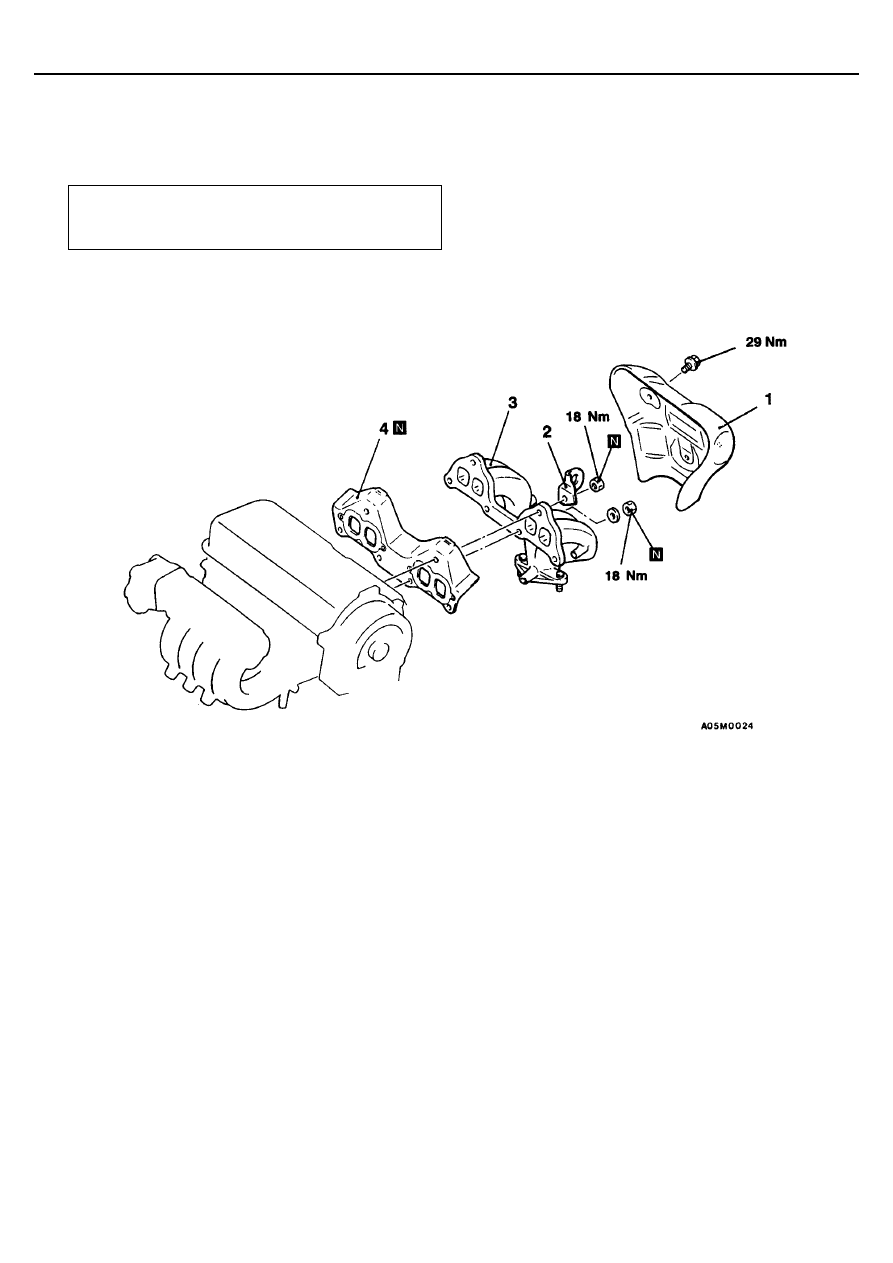

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Двигатель <4G1>

Предварительные и заключительные операции



Снятие и установка приемной трубы системы
выпуска (см. стр. 15-10)

Последовательность снятия
1. Защитный кожух выпускного коллектора
2. Рым двигателя
3. Выпускной коллектор
4. Прокладка выпускного коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Выпускной коллектор

15-9

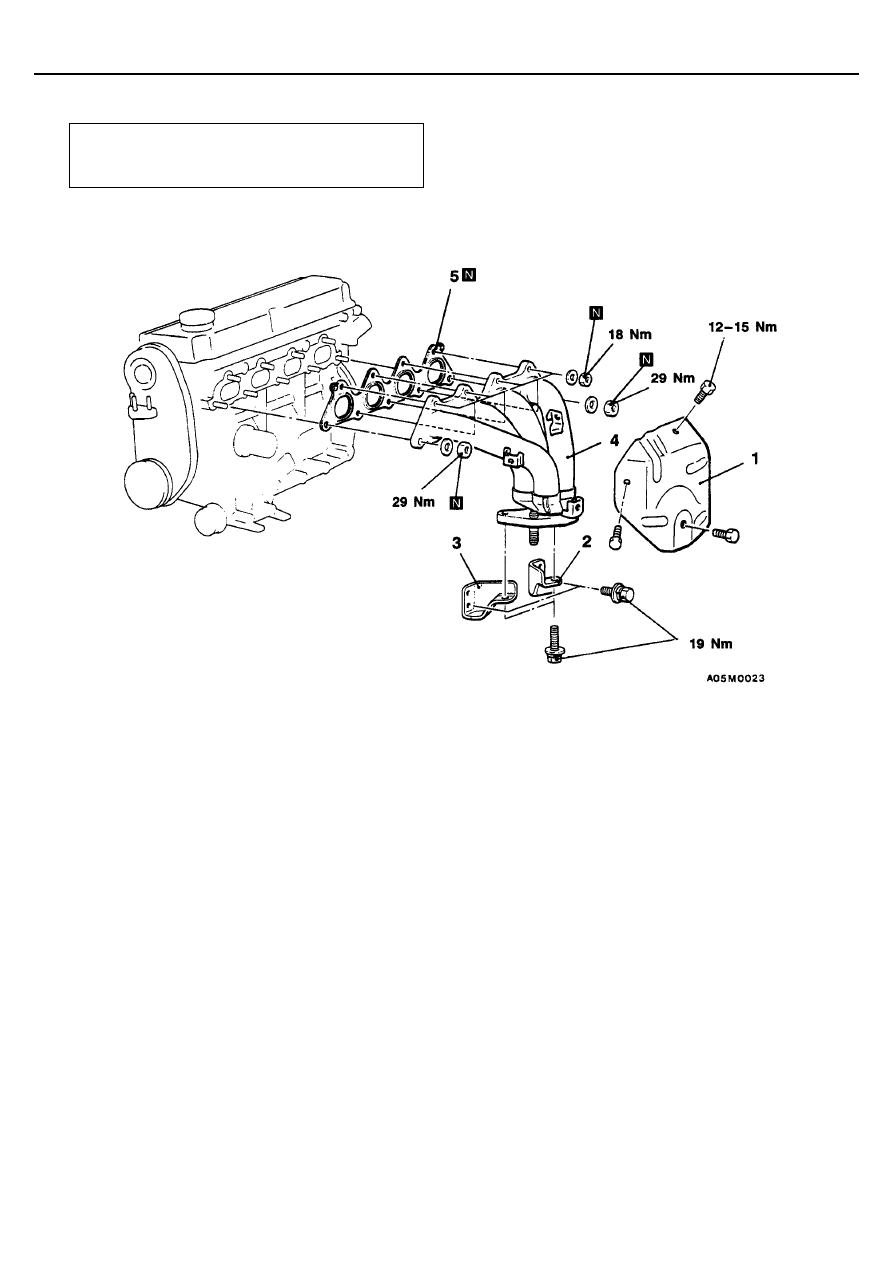

Двигатель <4G9>

Предварительная и заключительная операции



Снятие и установка приемной трубы системы
выпуска (стр. 15-10)

Последовательность снятия
1. Защитный кожух выпускного коллектора
2. Кронштейн выпускного коллектора (А)
3. Кронштейн выпускного коллектора (В)
4. Выпускной коллектор
5. Прокладка выпускного коллектора

ПРОВЕРКА

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

1.

Проверьте отсутствие повреждений и трещин на всех деталях.

2.

При помощи поверочной линейки измерьте неплоскостность
привалочной плоскости головки цилиндров.
Номинальное значение: 0,15 мм или менее
Предельно допустимое значение: 0,20 мм

СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный
глушитель

15-10

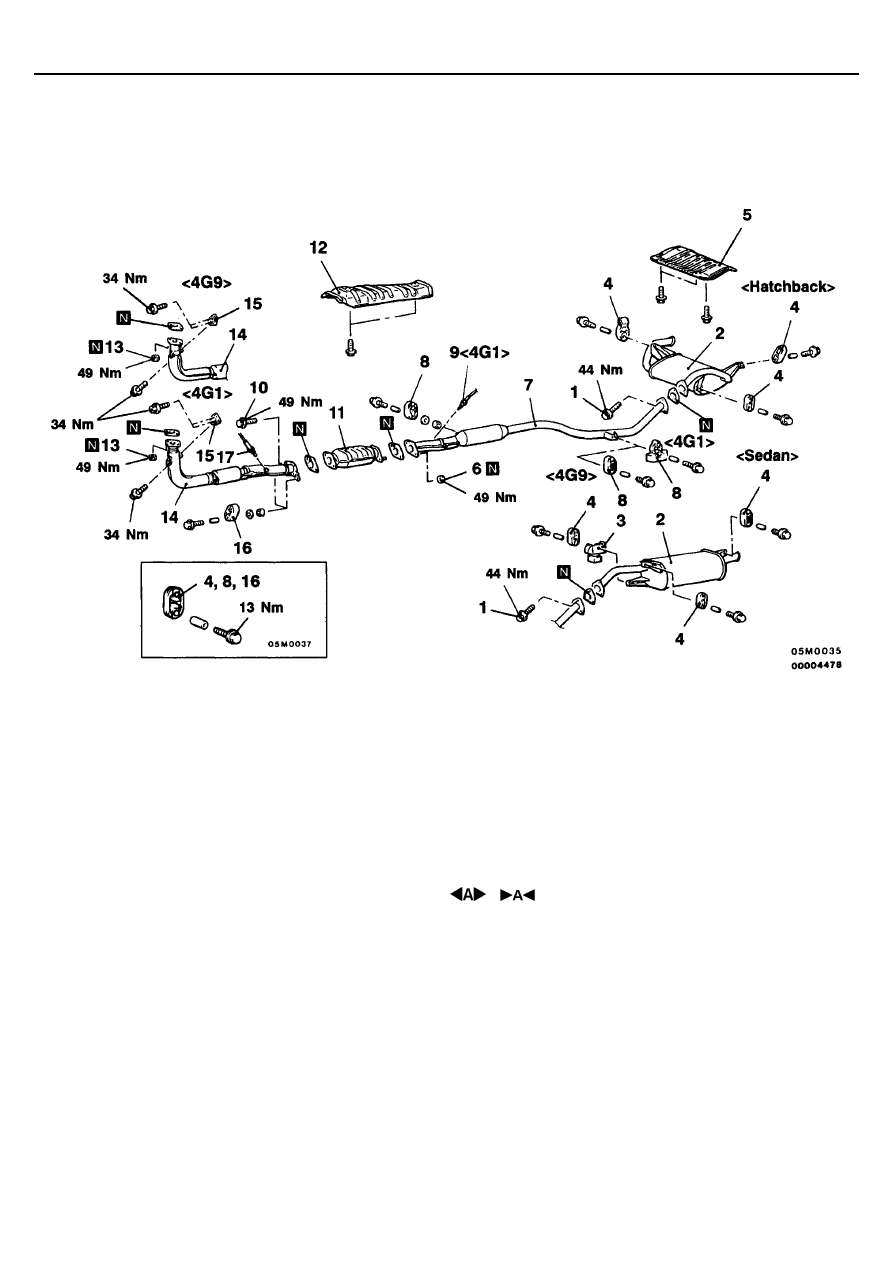

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

СНЯТИЕ И УСТАНОВКА

<Кроме двигателя MVV>

Последовательность снятия главного
глушителя
1. Болт
2. Главный глушитель
3. Демпфер колебаний (седан)
4. Подвесной кронштейн
5. Задняя теплозащитная панель (хэтчбэк)

Последовательность снятия центральной
трубы системы выпуска
1. Болт
6. Самоконтрящиеся гайки
7. Центральная труба системы выпуска
8. Подвесной кронштейн
9. Кислородный датчик (двигатель 4G1)
10. Болт
11. Каталитический нейтрализатор
12. Передняя теплозащитная панель

Последовательность снятия приемной
трубы системы выпуска
10. Болт
13. Самоконтрящиеся гайки
14. Приемная труба системы выпуска
15. Кронштейн приемной трубы системы
выпуска
16. Подвесной кронштейн
17. Кислородный датчик
