СИСТЕМА ОХЛАЖДЕНИЯ

- Радиатор

14-13

РАДИАТОР

СНЯТИЕ И УСТАНОВКА

Предварительные операции



Слив охлаждающей жидкости (см. стр. 14-3)



Снятие воздушного фильтра (двигатель 4G1)

Заключительные операции



Заливка охлаждающей жидкости (см. стр. 14-3)



Заливка и проверка жидкости ATF в АКПП (см.
ГЛАВУ 23)



Установка воздушного фильтра (двигатель 4G1)

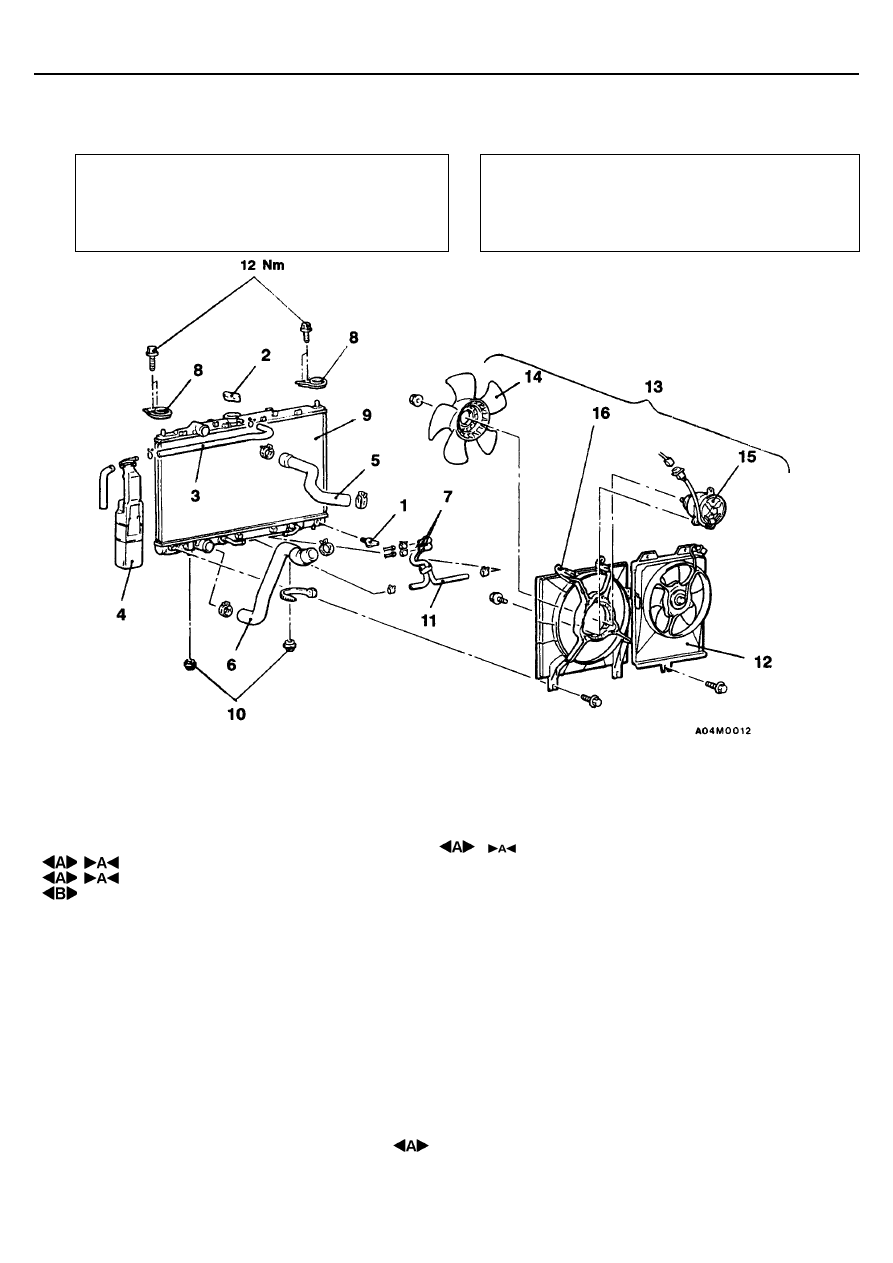

Последовательность снятия радиатора

Последовательность снятия
электровентилятора радиатора

1. Сливная пробка
2. Крышка радиатора
3. Шланг расширительного бачка
4. Расширительный бачок
5. Верхний шланг радиатора
6. Нижний шланг радиатора
7. Соединения шлангов охладителя ATF
(маслоохладителя АКПП)
8. Верхняя опора радиатора
9. Радиатор
10. Нижняя опора радиатора
11. Шланги охладителя ATF
(маслоохладителя АКПП)
12. Электровентилятор конденсора (для
автомобилей с кондиционером)
13. Электровентилятор радиатора в
сборе

1. Сливная пробка
2. Крышка радиатора
3. Шланг расширительного бачка
5. Верхний шланг радиатора
12. Электровентилятор конденсора (автомобили с
кондиционером)
14. Вентилятор
15. Электродвигатель вентилятора радиатора
16. Кожух электровентилятора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО

ШЛАНГОВ РАДИАТОРА

Перед отсоединением шланга нанесите метки на хомут и шланг.

СИСТЕМА ОХЛАЖДЕНИЯ

- Радиатор

14-14

 СНЯТИЕ ШЛАНГОВ ОХЛАДИТЕЛЯ ATF

(маслоохладителя AКПП)

После отсоединения шлангов от радиатора необходимо закрыть пробками
отверстия в шлангах и радиаторе, чтобы не допустить попадания в них
пыли или посторонних частиц.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ПОДСОЕДИНЕНИЕ НИЖНЕГО / ВЕРХНЕГО ШЛАНГА

РАДИАТОРА

1.

Одевайте шланг на штуцер патрубка до упора.

2.

Перед подсоединением шланга совместите установочные метки на
хомуте и шланге.

ПРОВЕРКА

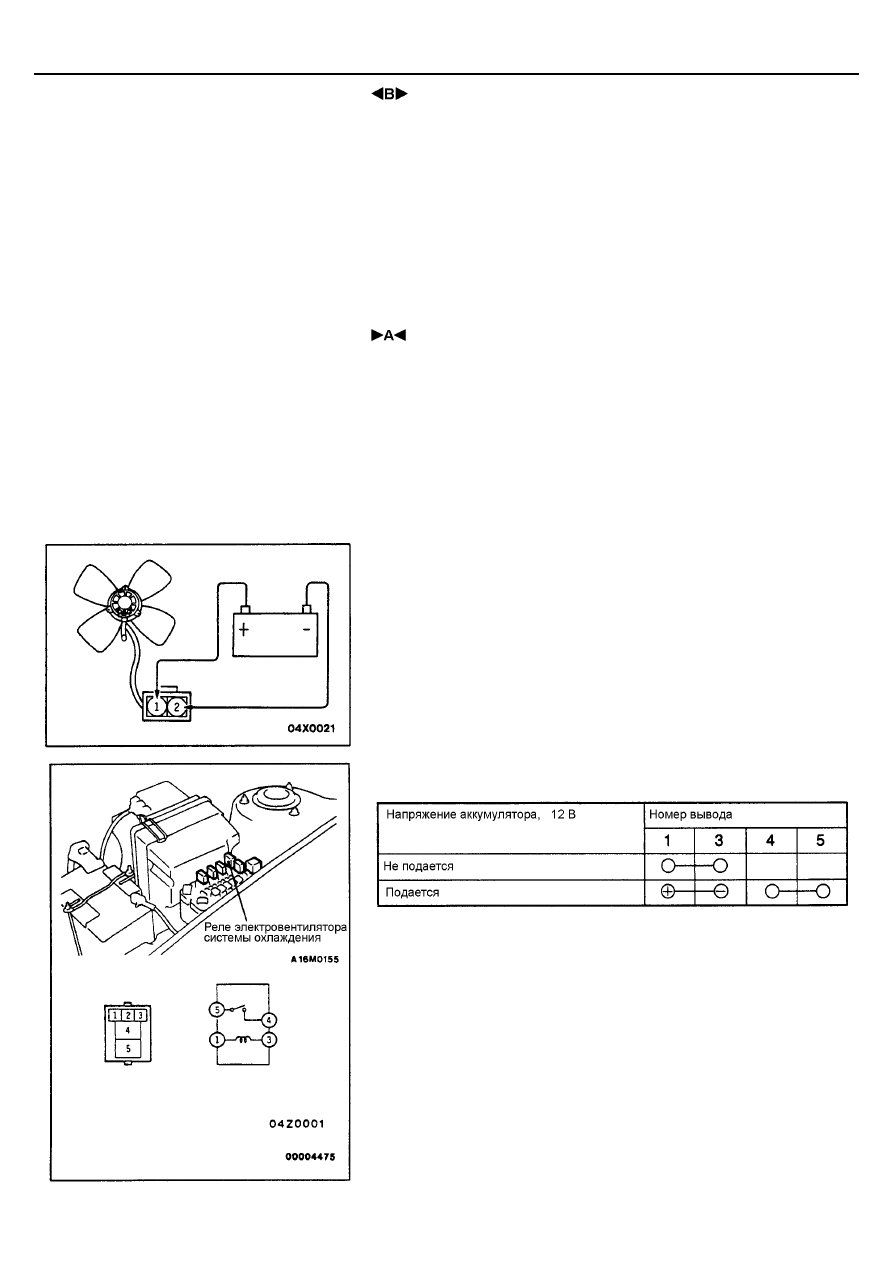

ПРОВЕРКА ЭЛЕКТРОВЕНТИЛЯТОРА СИСТЕМЫ
ОХЛАЖДЕНИЯ

1.

Проверьте, что электровентилятор радиатора вращается, когда
напряжение при подаче напряжения на выводы (как показано на
рисунке).

2.

Проверьте отсутствие посторонних шумов при вращении
электровентилятора.

ПРОВЕРКА ЦЕПЕЙ РЕЛЕ ЭЛЕКТРОВЕНТИЛЯТОРА
СИСТЕМЫ ОХЛАЖДЕНИЯ

15-1

СИСТЕМА ВПУСКА И

ВЫПУСКА

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ............................ 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ............. 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 2

Проверка разрежения во впускном
коллекторе............................................ 2

ВПУСКНОЙ КОЛЛЕКТОР......................... 3

ВЫПУСКНОЙ КОЛЛЕКТОР ..................... 8

ТРУБЫ СИСТЕМЫ ВЫПУСКА
И ГЛАВНЫЙ ГЛУШИТЕЛЬ ...................... 10

СИСТЕМА ВПУСКА И ВЫПУСКА -

Общая информация / Общие
данные / Специальный инструмент

15-2

ОБЩАЯ ИНФОРМАЦИЯ

Впускной коллектор отливается из алюминиевого
сплава. Форма впускного коллектора обеспечивает
лучшее наполнение цилиндров воздухом за счет
инерционного эффекта на впуске.

Выпускной коллектор двигателя 4G92 изготовлен из нержавеющей
стали. Для двигателя MVV (с вертикальным вихрем) выпускная труба
состоит из четырех частей, для других моделей - из трех.

ОСНОВНЫЕ ДАННЫЕ

Показатель

Номинальное
значение

Предельное
значение

Неплоскостность привалочной поверхности коллектора, мм

0,15 или менее

0,20

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

MD 998770

Ключ кислородного
датчика

Установка и снятие кислородного
датчика

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА РАЗРЕЖЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

Смотрите ГЛАВУ 11А, В - Технические операции на автомобиле.
