СИСТЕМА ОХЛАЖДЕНИЯ

- Термостат

14-5

ТЕРМОСТАТ

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) и заключительные
(после установки) операции



Слив и заливка охлаждающей жидкости (см. стр. 14-3)



Снятие и установка воздушного фильтра (двигатель 4G1)

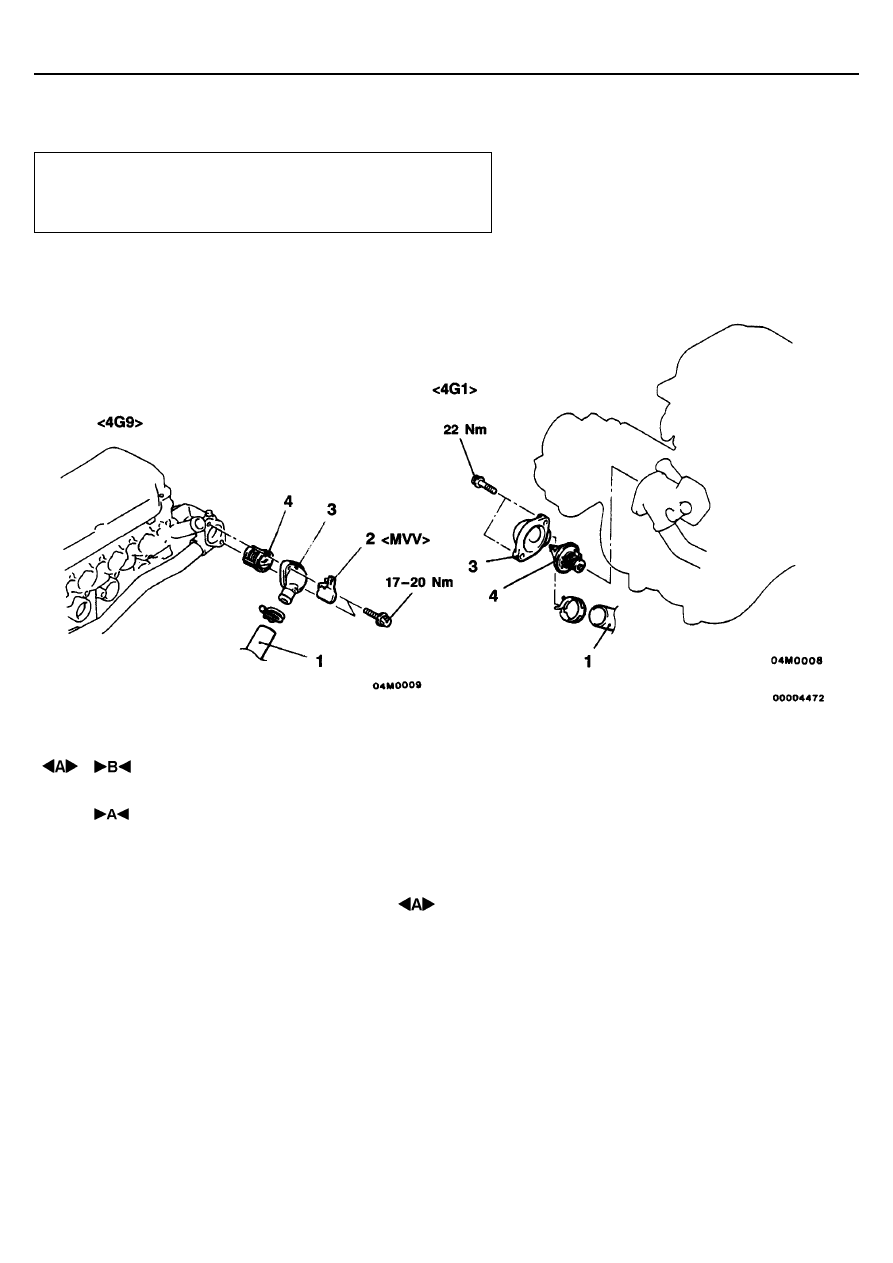

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Кронштейн разъема (двигатель MVV)
3. Впускной патрубок термостата
4. Термостат

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА

РАДИАТОРА

Перед отсоединением нижнего шланга радиатора нанесите
установочные метки на шланге и хомуте, после чего отсоедините
шланг.

СИСТЕМА ОХЛАЖДЕНИЯ

- Термостат

14-6

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТЕРМОСТАТА

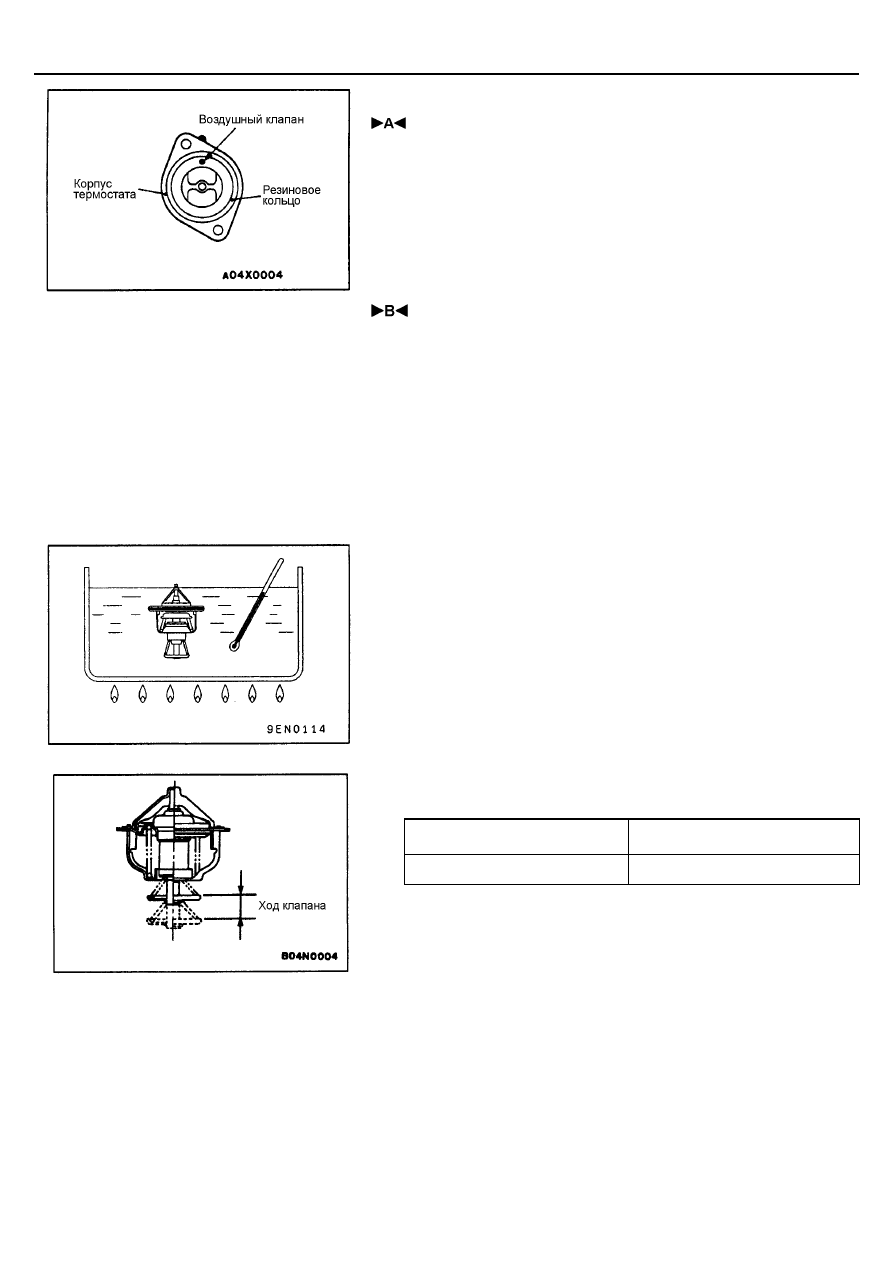

Установите термостат таким образом, чтобы воздушный клапан был
направлен строго наверх.

Внимание
Необходимо убедиться в полном отсутствии масла на
уплотнительном кольце термостата. Кроме того, будьте осторожны,
чтобы не перегнуть и не поцарапать уплотнительное кольцо. В
случае повреждения резинового кольца термостат подлежит замене.

 СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер патрубка (в том числе впускного)
системы охлаждения до упора.

2.

Перед подсоединением нижнего шланга радиатора к необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

ПРОВЕРКА

ПРОВЕРКА ТЕРМОСТАТА

1.

Погрузите термостат в сосуд с водой и нагревайте воду при
одновременно помешивая ее. Измерьте температуру начала открытия
клапана.
Номинальное значение:
Температура начала открытия клапана  82

±±±±

1,5

°°°°

С

2.

Измерьте величину хода клапана при температуре воды,
соответствующей полному его открытию.
Номинальное значение:

Температура полного открытия
клапана

Полный ход клапана

95

°

С

8,5 мм или более

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда последний полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <4G1>

14-7

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДВИГАТЕЛЬ 4G1)

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием)) и
заключительные (после установки) операции



Слив и заливка охлаждающей жидкости
(см. стр. 14-3)



Снятие и установка ремня привода ГРМ
(см. ГЛАВУ 11А)

Последовательность снятия

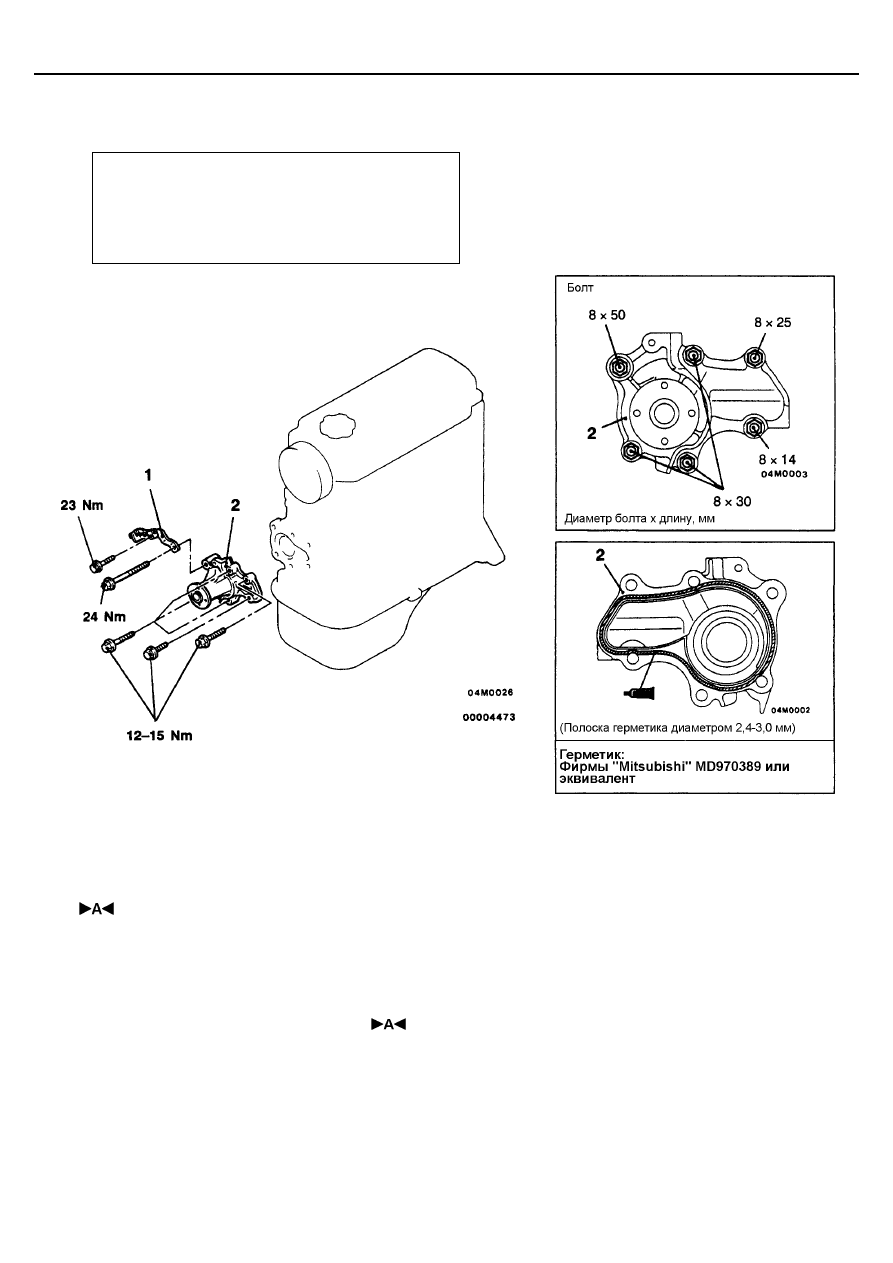

1. Скоба генератора
2. Насос охлаждающей жидкости

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Равномерно нанесите слой герметика диаметром 2,4 - 3 мм на
привалочную плоскость насоса, так, чтобы не было излишнего кол-ва
герметика, а также его пропусков.

Рекомендуемый герметик:

Mitsubishi Genuine Part № MD 970389 или аналог

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <4G9>

14-8

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДВИГАТЕЛЬ 4G9)

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) и
заключительные (после установки) операции



Слив и заливка охлаждающей жидкости
(см. стр. 14-3)



Снятие и установка ремня привода ГРМ
(см. ГЛАВУ 11В)

Последовательность снятия

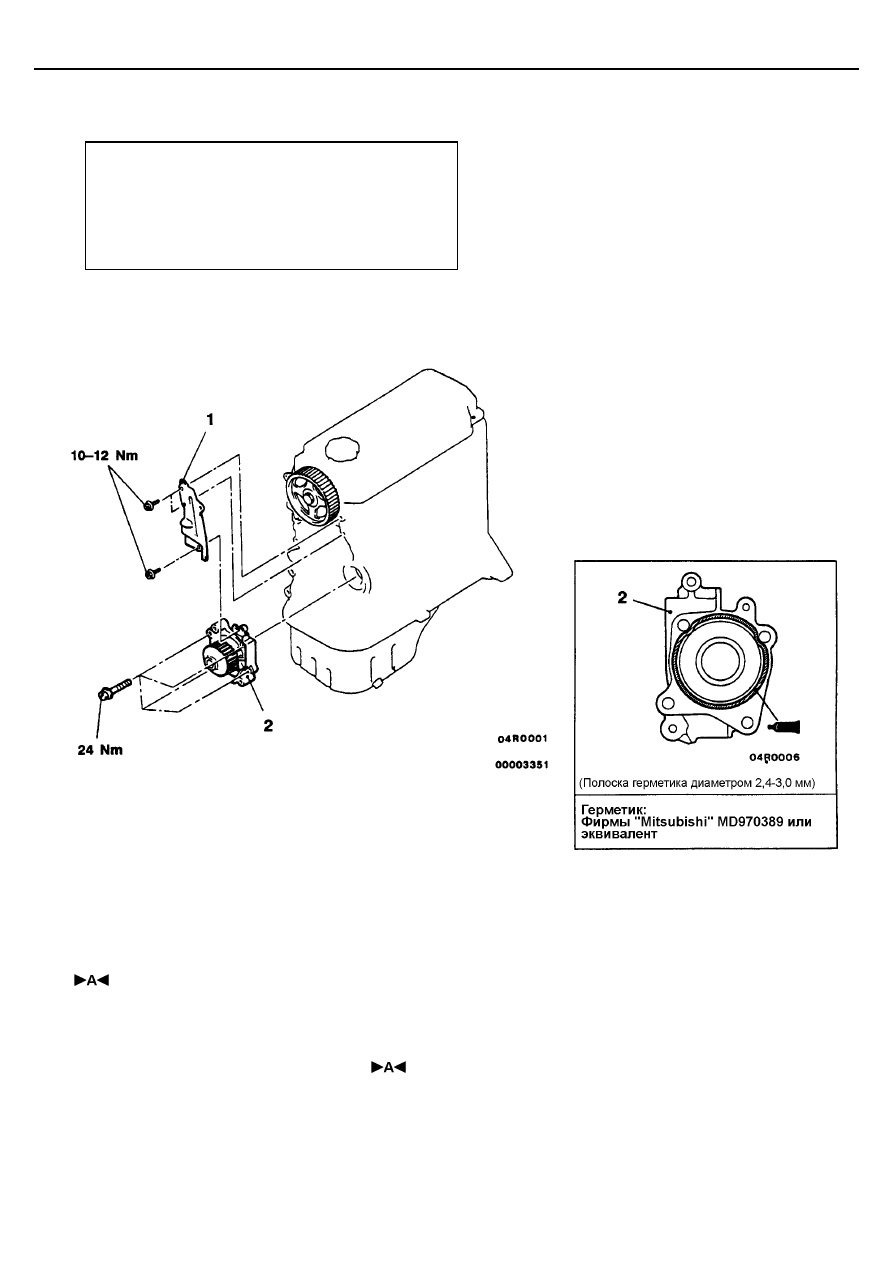

1. Задняя крышка ремня привода ГРМ
2. Насос охлаждающей жидкости

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Равномерно нанесите слой герметика диаметром 2,4 - 3 мм на
привалочную плоскость насоса, так, чтобы не было излишнего кол-ва
герметика, а также его пропусков.

Рекомендуемый герметик:

Mitsubishi Genuine Part № MD 970389 или эквивалент
