СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения <4G1>

14-9

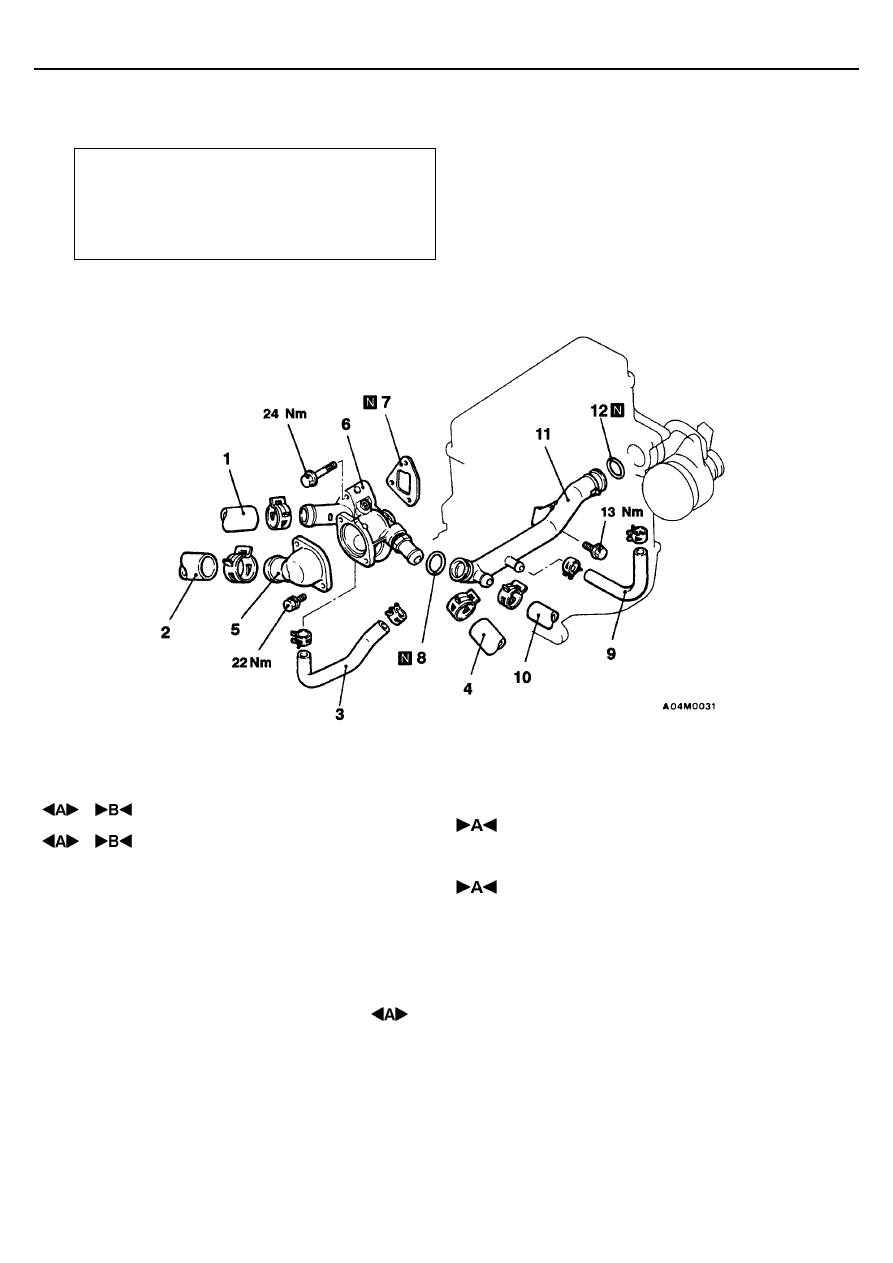

ШЛАНГИ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ (ДВИГАТЕЛЬ 4G1)

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием)) и
заключительные (после установки) операции



Слив и заливка охлаждающей жидкости
(см. стр. 14-3)



Снятие и установка воздушного фильтра

Последовательность снятия

1. Соединение верхнего шланга
радиатора
2. Соединение нижнего шланга
радиатора
3. Шланг системы охлаждения
4. Шланг отопителя
5. Впускной патрубок термостата
6. Корпус термостата в сборе

7. Прокладка
8. Кольцевая прокладка
9. Шланг системы охлаждения
10. Шланг отопителя
11. Подводящая труба системы охлаждения в
сборе
12. Кольцевая прокладка

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГА

РАДИАТОРА

Перед отсоединением шланга радиатора нанесите установочные метки на
шланг и хомут.

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения <4G1>

14-10

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

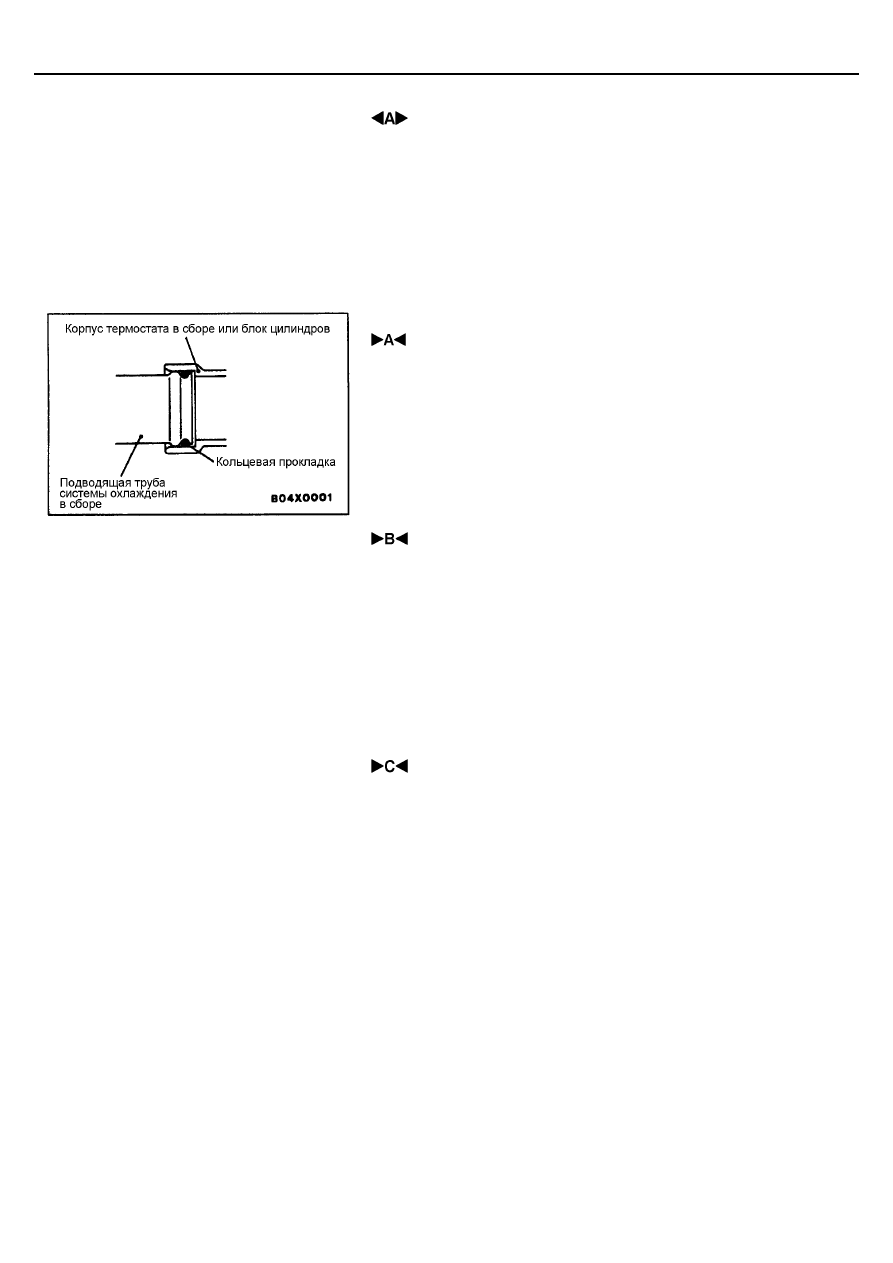

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждение и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды.
Внимание
Не допускайте попадание моторного масла, а также консистентной
смазки на поверхность кольцевой прокладки.

 ПОДСОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГА

РАДИАТОРА

1.

До упора наденьте каждый шланг на штуцеры патрубков (штуцер
впускного патрубка).

2.

Перед подсоединением шлангов совместите ранее нанесенные
установочные метки шланге и хомуте.

ПРОВЕРКА

ПРОВЕРКА ШЛАНГОВ И ТРУБЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Проверьте шланги и трубу системы охлаждения на предмет отсутствия
трещин, повреждений или засорения. В случае обнаружения
неисправностей замените соответствующие детали.

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения <4G9>

14-11

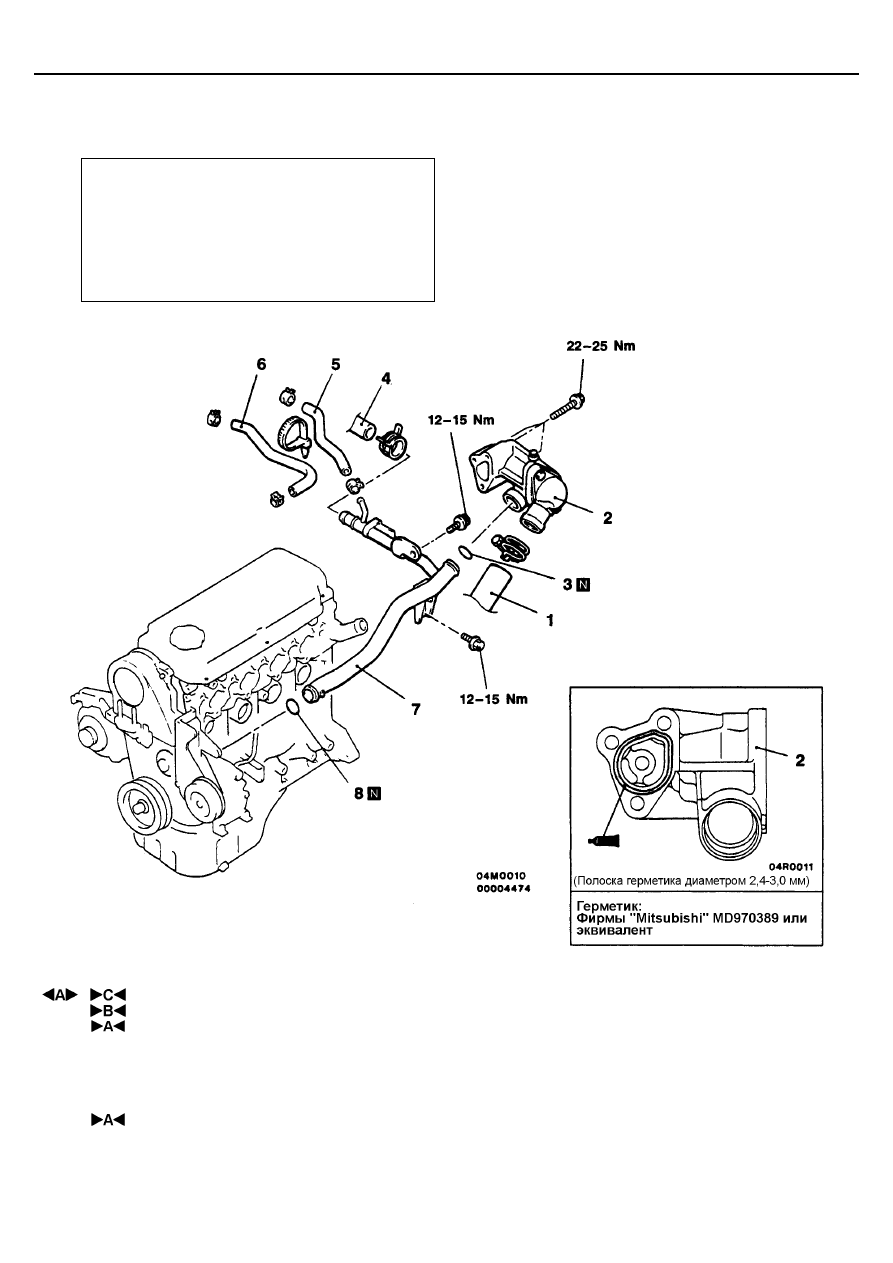

ШЛАНГИ И ТРУБА СИСТЕМА ОХЛАЖДЕНИЯ (ДВИГАТЕЛЬ 4G9)

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) и
заключительные (после установки) операции



Слив и заливка охлаждающей жидкости
(см. стр. 14-3)



Снятие и установка воздушного фильтра



Снятие и установка распределителя зажигания
(см. ГЛАВУ 16)

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Корпус термостата в сборе
3. Кольцевая прокладка
4. Шланг отопителя
5. Шланг системы охлаждения
6. Шланг системы охлаждения
7. Подводящая труба системы охлаждения
жидкости в сборе
8. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения <4G9>

14-12

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением нижнего шланга радиатора нанесите установочные
метки на хомут и шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

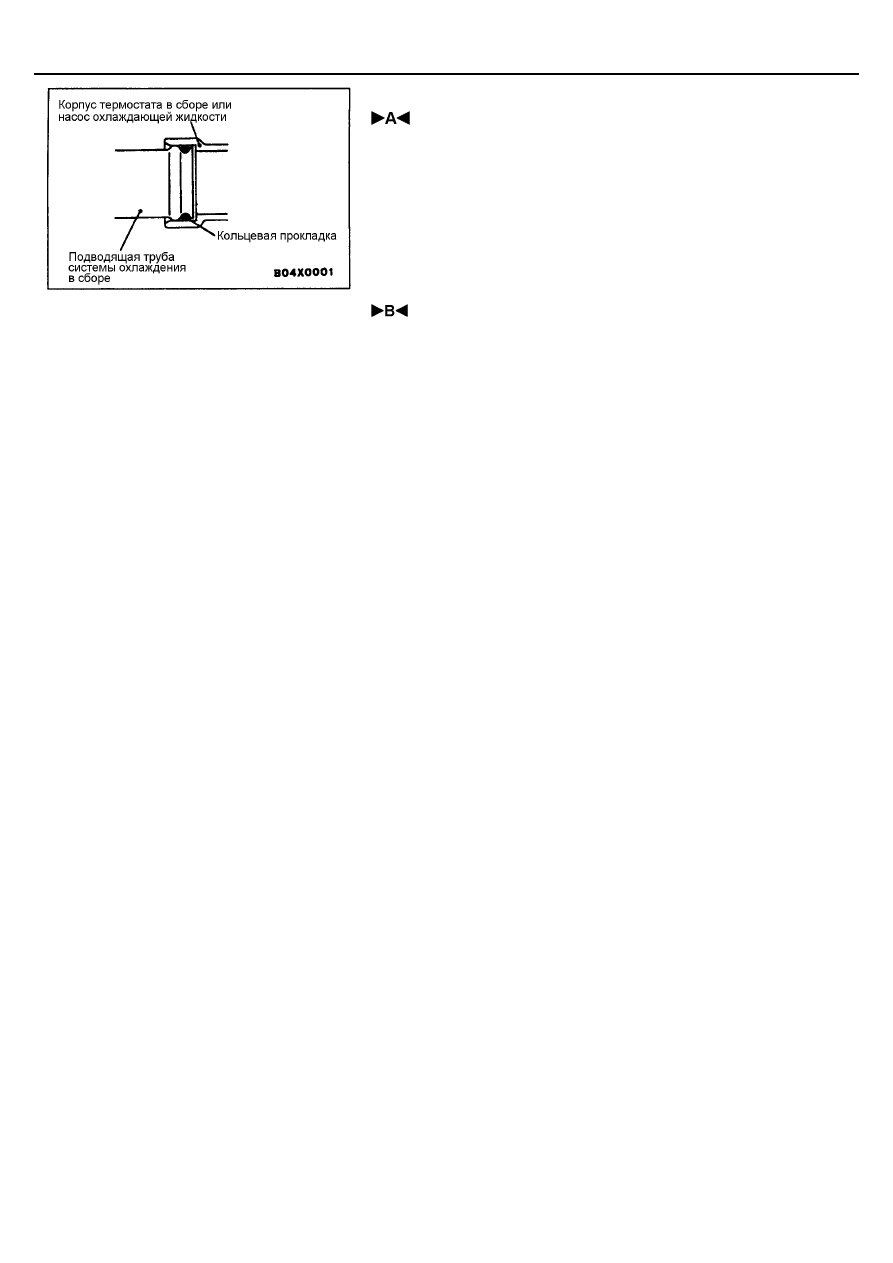

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на трубку и нанесите на ее внешнюю
поверхность по периметру немного охлаждающей жидкости или воды.
Внимание
Не допускается попадание на поверхность кольцевой прокладки
моторного масла или консистентной смазки

 УСТАНОВКА КОРПУСА ТЕРМОСТАТА

Равномерно нанесите слой герметика так, чтобы не было излишнего
количеств герметика, а также его пропусков.
Рекомендуемый герметик:

Mitsubishi Genuine Part № MD 970389 или аналог

 ПОДСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

Надевайте шланг на штуцер патрубка до упора.

2.

Перед подсоединением шланга совместите ранее нанесенные
установочные метки на хомуте и шланге.

ПРОВЕРКА

ПРОВЕРКА ШЛАНГОВ И ТРУБЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Проверьте шланги и трубу системы охлаждения на предмет отсутствия
трещин, повреждений и засорения. В случае необходимости замените
шланги или трубу.
