Mitsubishi Colt Lancer (1996-1998). Руководство - часть 76
СИСТЕМА ВПУСКА И ВЫПУСКА
- Впускной коллектор
15-3

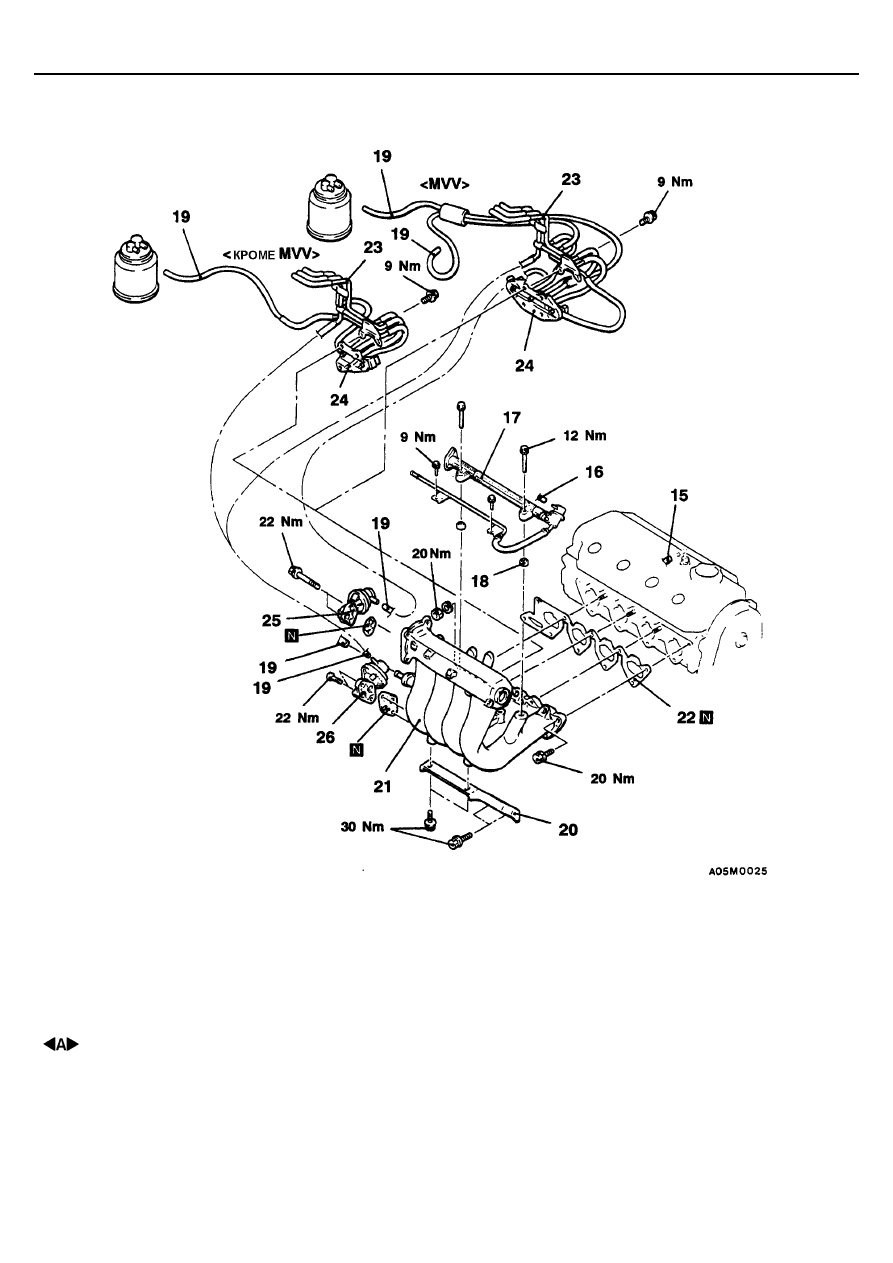

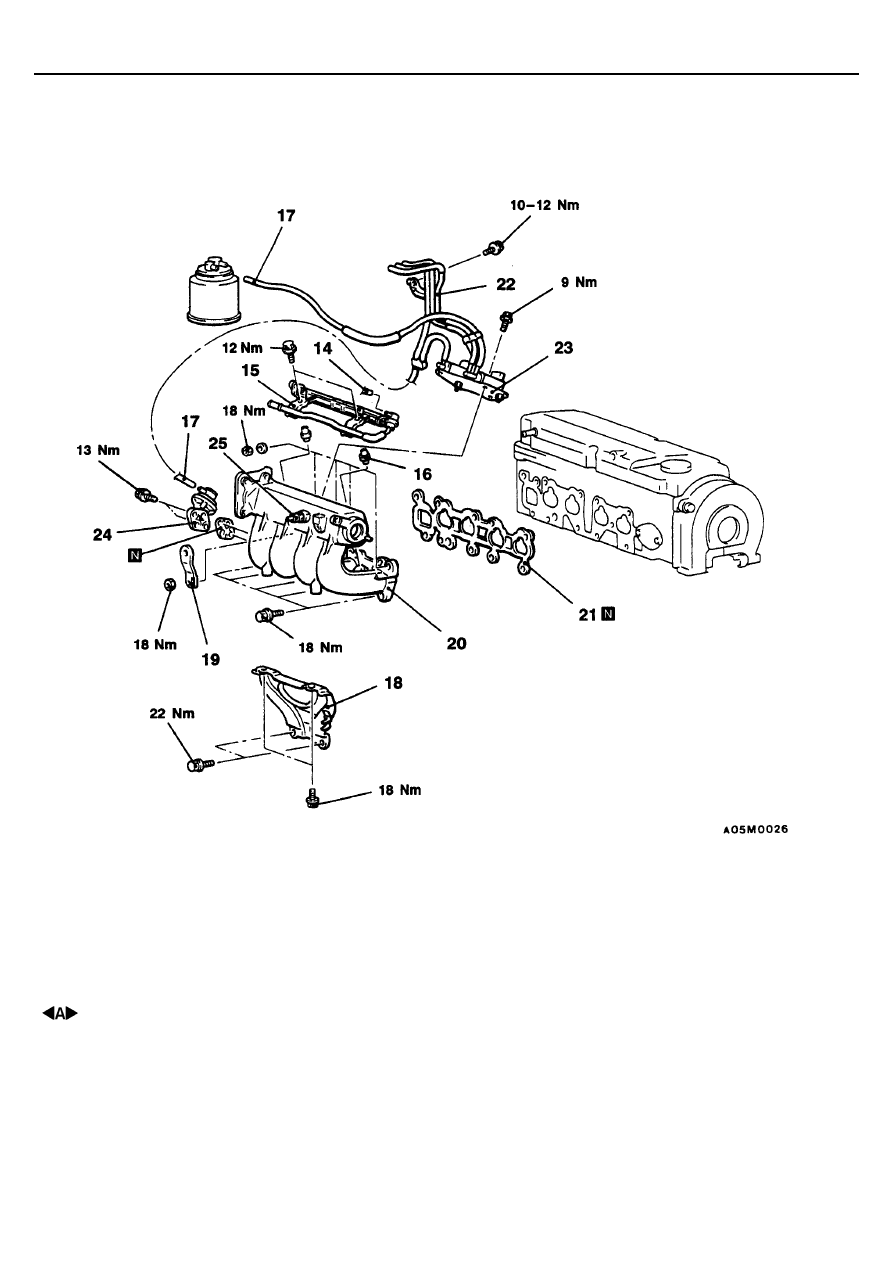

ВПУСКНОЙ КОЛЛЕКТОР
СНЯТИЕ И УСТАНОВКА
Двигатель <4G1>
Предварительные операции
•
Cтравливание давления топлива
(см. ГЛАВУ 13А – Технические операции на
автомобиле)
•
Слив охлаждающей жидкости (см. ГЛАВУ 14 -
Технические операции на автомобиле)
•
Снятие воздушного фильтра
•
Снятие корпуса дроссельной заслонки
(см. ГЛАВУ 13А)
•
Снятие корпуса термостата в сборе
(см. ГЛАВУ 14)
Заключительные операции
•
Заливка охлаждающей жидкости (см. ГЛАВУ 14 -
Технические операции на автомобиле)
•
Регулировка троса педали акселератора
(см. ГЛАВУ 17 - Технические операции на
автомобиле)
•
Установка корпуса термостата в сборе (см. ГЛАВУ 14)
•
Установка корпуса дроссельной заслонки
(см. ГЛАВУ 13А)
•
Установка воздушного фильтра
Последовательность снятия
1. Шланг системы принудительной вентиляции
картера PCV
2. Вакуумная трубка
3. Шланг вакуумного усилителя тормозов
4. Разъем датчика положения дроссельной
заслонки
5. Разъем регулятора оборотов холостого
хода ISC
6. Разъем кислородного датчика
7. Разъем форсунки
8. Разъем датчика температуры воздуха во
впускном коллекторе
9. Разъем электромагнитного клапана продувки
адсорбера
10. Разъем клапана системы рециркуляции ОГ EGR
11. Жгут проводов системы управления двигателем
12. Соединение топливного шланга высокого
давления
13. Соединение шланга возврата топлива
