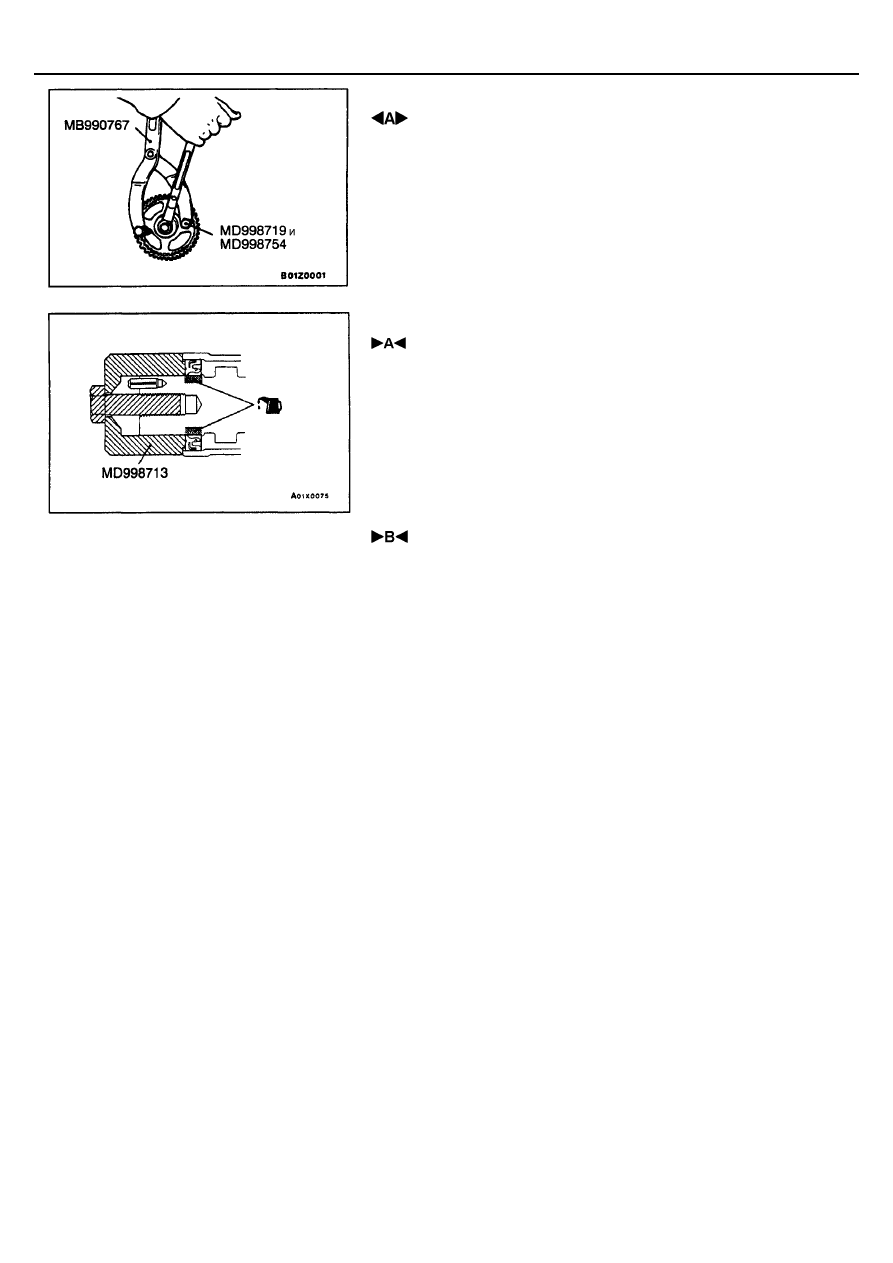

ДВИГАТЕЛЬ 4G9 -

Распределительный вал и сальник

11B-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

1.

Смажьте моторным маслом рабочую кромку сальника.

2.

При запрессовке сальника используйте специальный инструмент.

 УСТАНОВКА ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Для фиксирования звездочки от проворачивания применяйте специальный
инструмент (то же, что и при снятии), и затем затяните болты указанным
моментом затяжки.

ДВИГАТЕЛЬ 4G9 -

Масляный поддон

11B-15

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

Предварительные (до снятия) и заключительные
(после установки) операции

•



Слив и заливка масла (см. ГЛАВУ 12)

•



Снятие и установка масляного щупа

•



Снятие и установка приемной трубы системы выпуска
(см. ГЛАВУ 15)

1. Опора коробки передач
2. Нижняя крышка картера сцепления
3. Сливная пробка

4. Уплотнительное кольцо сливной пробки
5. Масляный поддон

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ МАСЛЯНОГО ПОДДОНА

После отворачивания болтов крепления масляного поддона необходимо
снять поддон при помощи специального инструмента и латунной ручки.
Внимание.
Выполняйте данную операцию медленно с тем, чтобы избежать
деформации фланца масляного поддона.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЬНОГО КОЛЬЦА

СЛИВНОЙ ПРОБКИ

Уплотнительное кольцо сливной пробки устанавливается данной стороной
к поддону, как показано на рисунке.

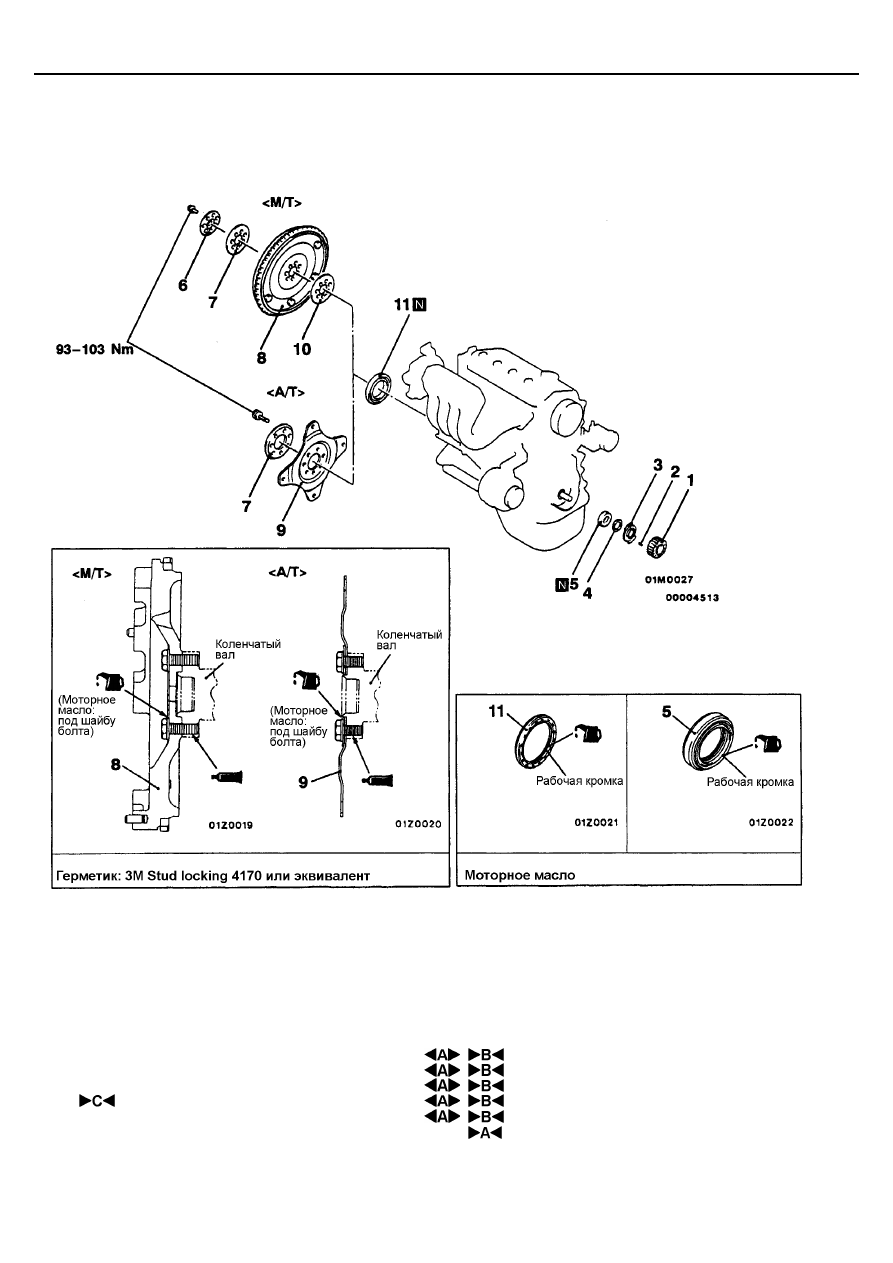

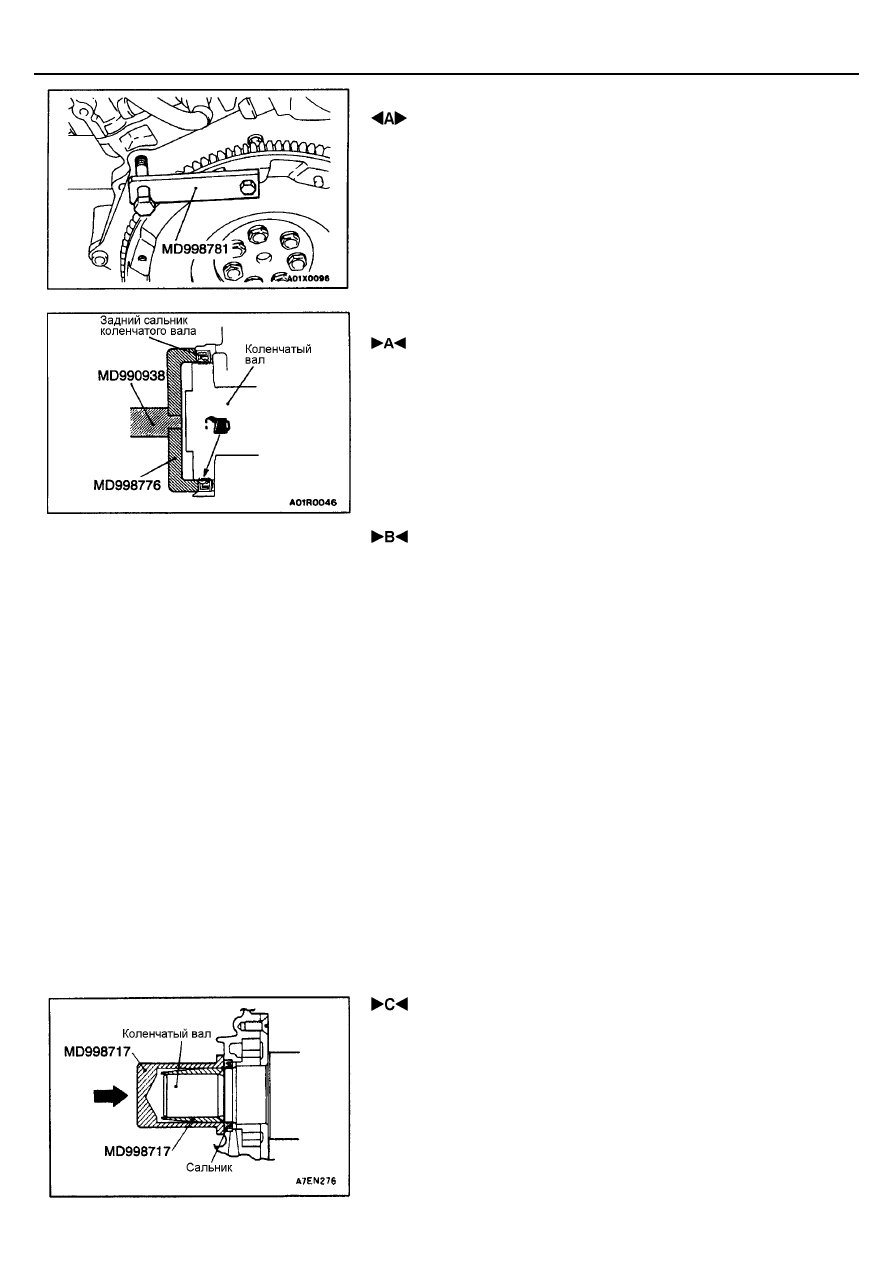

ДВИГАТЕЛЬ 4G9 -

Сальник коленчатого вала

11B-16

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия переднего
сальника коленчатого вала

Последовательность снятия заднего
сальника коленчатого вала

•

  Ремень привода ГРМ (см. стр. 11В - 22)

•

  Датчик положения коленчатого вала

(см. ГЛАВУ 16)
1. Звездочка коленчатого вала
2. Шпонка
3. Ротор датчика
4. Дистанционное кольцо коленчатого
вала
5. Передний сальник коленчатого вала

•

  Масляный поддон (см. стр. 11В - 15)

•

  Коробка передач в сборе

   (М/Т: см. ГЛАВУ 22)
   (А/Т: см. ГЛАВУ 23)

•

 Кожух сцепления и ведомый диск сцепления <М/Т>

6. Пластина <М/Т>
7. Прижимной фланец
8. Маховик <М/Т>
9. Пластина привода гидротрансформатора <А/Т>
10. Прижимной фланец <М/Т>
11. Задний сальник коленчатого вала

ДВИГАТЕЛЬ 4G9 -

Сальник коленчатого вала

11B-17

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ПЛАСТИНА / ПРИЖИМНОЙ ФЛАНЕЦ / МАХОВИК

<М/Т> / ПЛАСТИНА ПРИВОДА ГИДРОТРАНСФОРМАТОРА
<А/Т>

Используя специальный инструмент, удерживайте маховик или пластину
привода гидротрансформатора и отверните болты.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

Установите сальник, запрессовывая его так, чтобы его торцевая
поверхность располагалась бы на уровне фаски корпуса сальника, как
показано на рисунке.

 УСТАНОВКА ПЛАСТИНЫ ПРИВОДА

ГИДРОТРАНСФОРМАТОРА <А/Т> / МАХОВИКА /
ПРИЖИМНОГО ФЛАНЦА / ДИСКА <М/Т>

1.

Перед установкой очистите все детали, болты крепления и резьбовые
отверстия в коленчатом вале от масла, герметика и других
загрязнений.

2.

Смажьте маслом привалочные поверхности фланца коленчатого вала
или головок болтов крепления пластины привода
гидротрансформатора.

3.

Смажьте маслом поверхность около отверстий фланца коленчатого
вала

.

4.

Нанесите герметик на резьбу отверстий под болты крепления.
Герметик: 3М Stud Locking 4170 или аналог.

5.

Используя специальный инструмент, тот же что и при снятии,
зафиксируйте маховик или пластину привода гидротрансформатора, и
заверните болты крепления.

 УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

Установите сальник, легко постукивая по оправке, так, чтобы он был
расположен заподлицо с корпусом сальника, как это показано на
рисунке.
