Mitsubishi Lancer / Lancer Wagon. Руководство - часть 896
11B
-42
ПОРШЕНЬ С ШАТУНОМ
ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>
ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ
<<A>> СНЯТИЕ НИЖНЕЙ КРЫШКИ
ШАТУНА

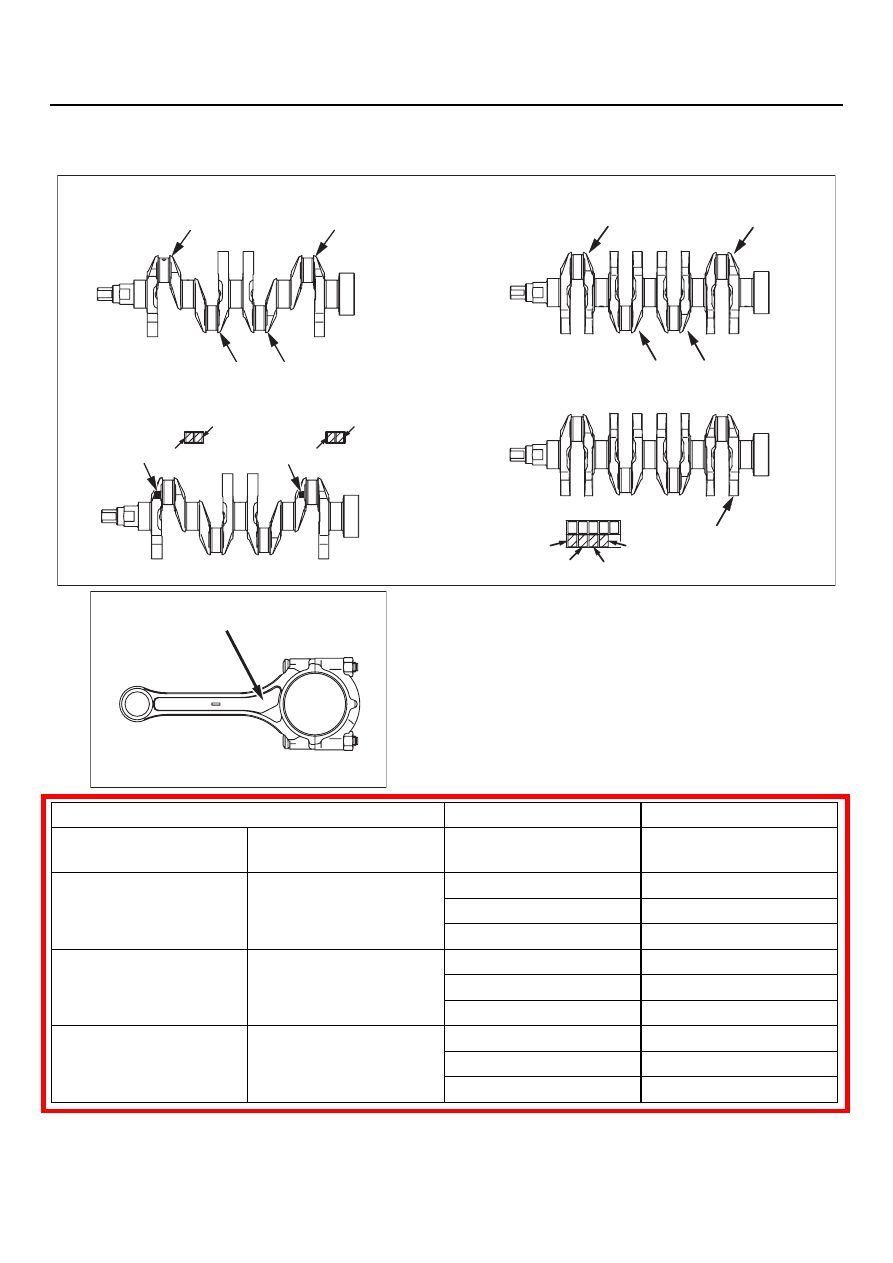

Для упрощения последующей сборки нанесите
номер цилиндра на боковую поверхность
шатуна.
<<B>> СНЯТИЕ ПОРШНЕВОГО
ПАЛЬЦА
Приспособление MD998780, предназначенное
для выпрессовки поршневых пальцев, состоит
из показанных на рисунке деталей.
1. С передней стороны поршня (метка на днище)
вставьте в поршневой палец выколотку, затем
наденьте на выколотку направляющую С.
2. Установите поршень с шатуном на основание,
меткой на днище обращённой вверх.
3. При помощи пресса выдавите поршневой
палец.
NOTE: Разобранные поршни, шатуны
и поршневые пальцы складывайте отдельно
для каждого цилиндра.
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ
>>A<< ЗАПРЕССОВКА ПОРШНЕВОГО
ПАЛЬЦА
1. Если предстоит замена поршня, то диаметр
нового поршня выбирается из расположен]
ной ниже таблице по маркировке, выбитой
на блоке цилиндров в указанном на рисунке
месте.
AK300604
Номер цилиндра
AB
AK301431
Выколотка
Направляющая B
Направляющая C
Направляющая A: 17,9 мм
Направляющая A: 18,9 мм
Направляющая A: 20,9 мм
Направляющая A: 21,9 мм
Основание
AD
AK300392 AC
P
P
Выколотка
Метка передней
части
Основание
Метка передней
части поршня
Направляющая C
AK300208
№ 4
№ 1
№ 2
№ 3
AB
Передняя часть двигателя
Сведения
о размерах
