11B

-38

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

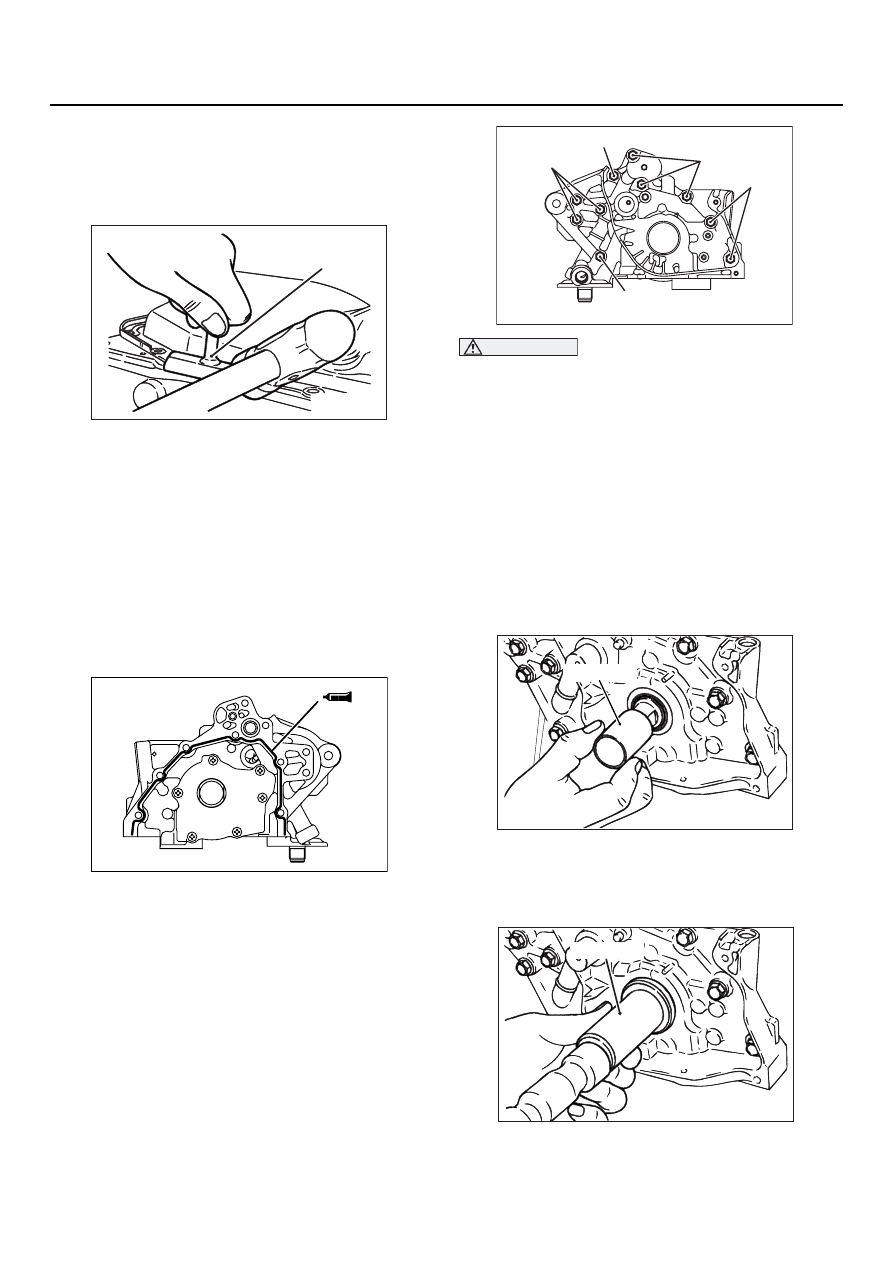

<<A>> СНЯТИЕ МАСЛЯНОГО
ПОДДОНА

1. Отверните болты крепления масляного

поддона.

2. В стык между поддоном и блоком цилиндров

аккуратно забейте съёмник MD998727.

3. Отделите поддон, проталкивая съёмник

ударами молотка вдоль стыка.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА КОРПУСА
МАСЛЯНОГО НАСОСА

1. Протрите поверхности корпуса насоса

и блока цилиндров, на которые будет
наноситься герметик.

2. Нанесите на корпус насоса валик герметика

диаметром 3 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

ВНИМАНИЕ

Болты крепления корпуса масляного насоса
имеют различную длину, поэтому будьте
внимательны при их установке.

3. Затяните болты крепления корпуса

масляного насоса моментом 14 ± 1 Н

⋅

м.

4. После установки выждите не менее одного

часа. На протяжении указанного периода не
запускайте двигатель и не допускайте
попадания на герметик охлаждающей
жидкости или масла.

>>B<< УСТАНОВКА ПЕРЕДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Наденьте на носок коленчатого вала оправку

для установки сальника MB9919602
и смажьте моторным маслом её наружную
поверхность.

AK300599

MD998727

AB

AK300387AB

AK202493

M8

×

 25 мм

M8

×

 30 мм

M8

×

 20 мм

M8

×

 70 мм

M8

×

 65 мм

AD

AK300388AB

MB991962

AK300600AB

MD998306

11B

-39

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

2. Смажьте моторным маслом кромки сальника

и надвиньте рукой сальник на вал до упора
в переднюю крышку (корпус масляного
насоса). Запрессуйте передний сальник
в корпус масляного насоса при помощи
оправки MD998306.

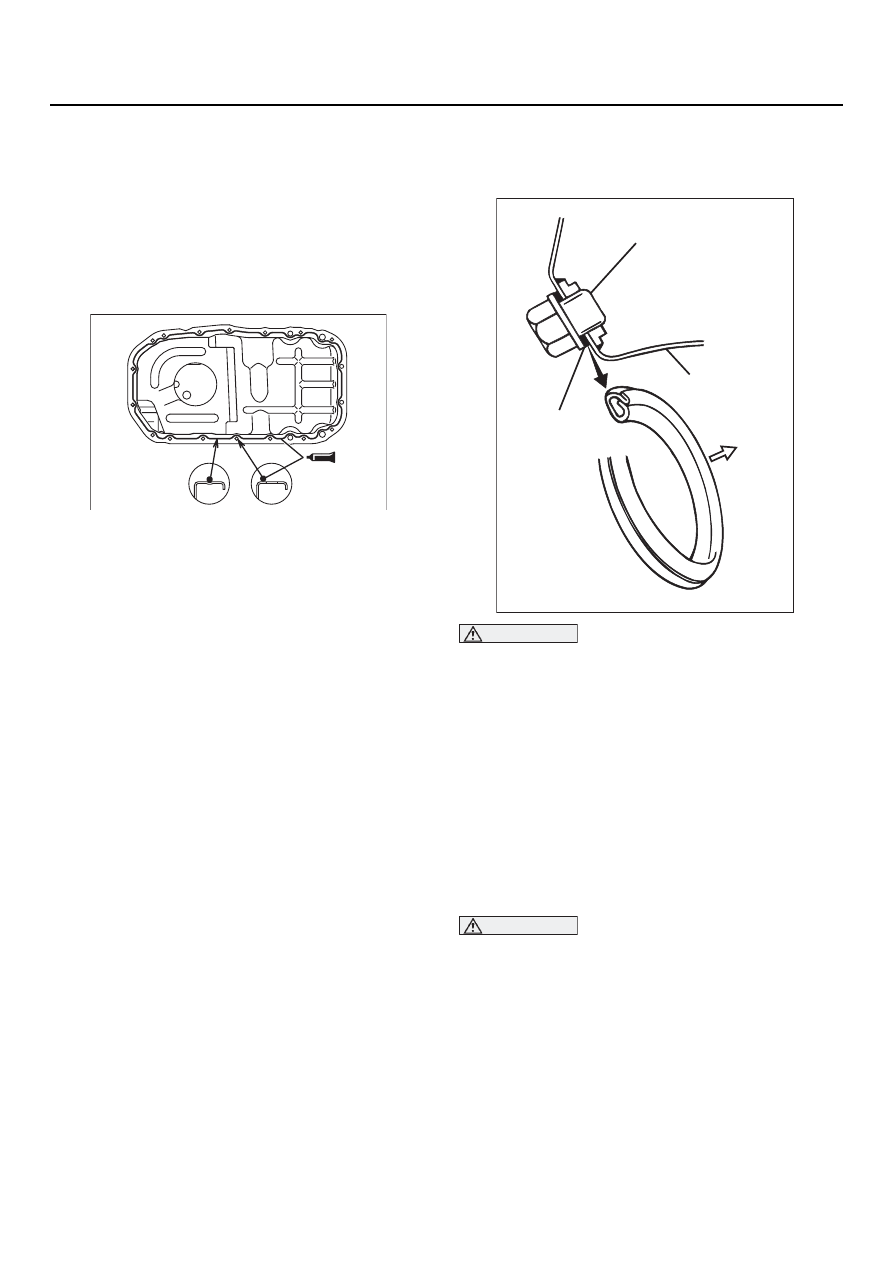

>>C<< УСТАНОВКА МАСЛЯНОГО
ПОДДОНА

1. Очистите уплотняемые поверхности блока

цилиндров и поддона.

2. Нанесите на поддон валик герметика

диаметром 4 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

3. Затяните болты крепления поддона

установленным моментом.

NOTE: Устанавливайте поддон не позднее, чем
через 15 минут после нанесения герметика.

NOTE: После её установки выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель и не
допускайте попадания на герметик
охлаждающей жидкости или масла.

>>D<< УСТАНОВКА
УПЛОТНИТЕЛЬНОЙ ШАЙБЫ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ

ВНИМАНИЕ

Если при установке шайба будет
перевёрнута, то появится течь масла.
Замените уплотнительную шайбу пробки
на новую. Устанавливайте новую шайбу,
как показано на рисунке.

>>E<< УСТАНОВКА МАСЛЯНОГО
ФИЛЬТРА

1. Протрите привалочную поверхность под

масляный фильтр на корпусе масляного
насоса.

2. Смажьте кольцевое уплотнение на масляном

фильтре чистым моторным маслом.

ВНИМАНИЕ

Затяжку масляного фильтра нужно
производить установленным моментом при
помощи специального ключа для масляных
фильтров, который имеется в свободной
продаже. Если затягивать фильтр только
усилием руки, то этого может оказаться
недостаточным и появится течь масла.

3. Наверните масляный фильтр до плотного

контакта кольцевого уплотнения
с привалочной поверхностью.

AK300390AB

ø

 4 мм

AK300601AB

Пробка сливного отверстия

Поддон

Прокладка

Сторона,
обращённая
к поддону

11B

-40

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

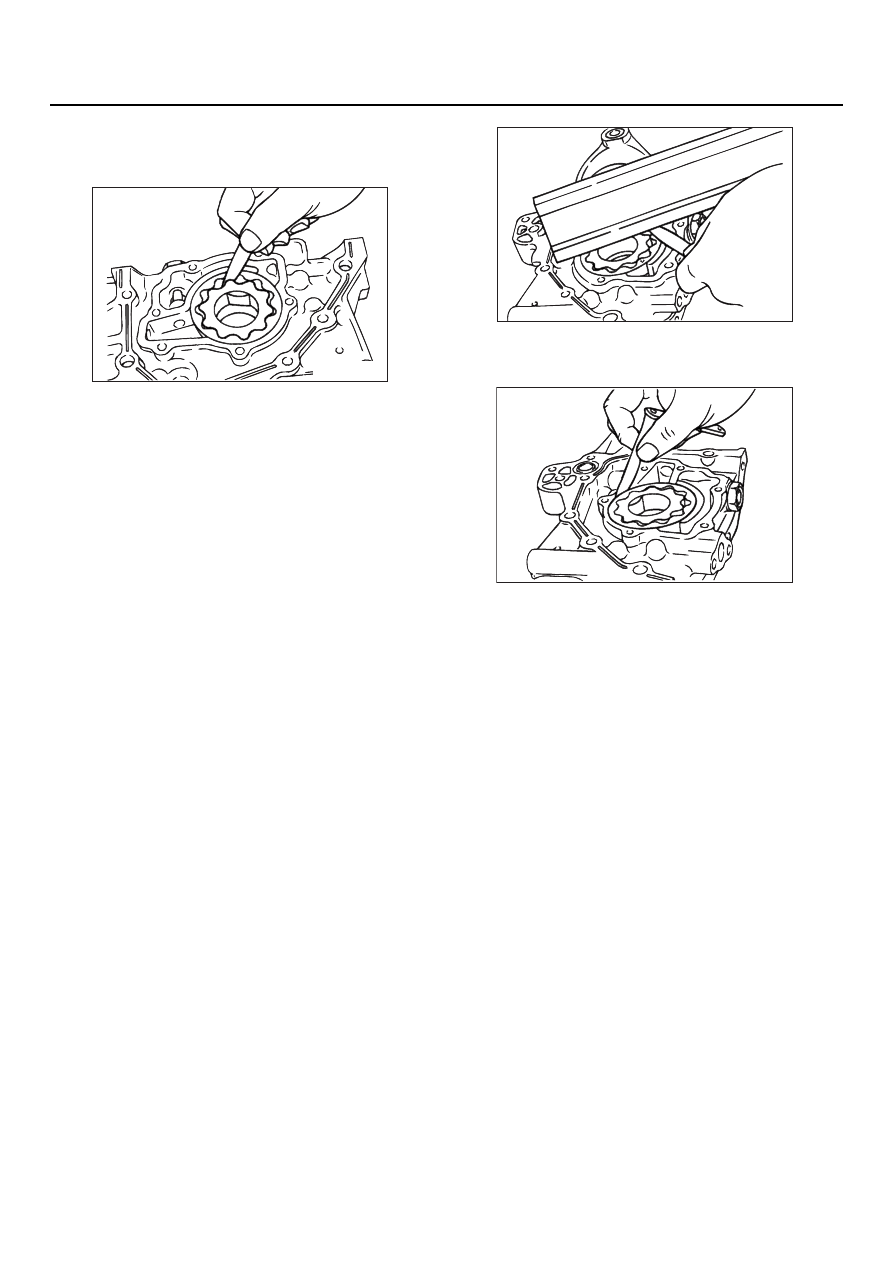

ПРОВЕРКА

M1113008200256

МАСЛЯНЫЙ НАСОС

1. Уложите в корпус зубчатые колёса насоса.
2. При помощи щупа измерьте зазор между

вершинами

Номинальное значение: 0,06 ! 0,18 мм

3. При помощи щупа измерьте осевой зазор.

Номинальное значение: 0,04 ! 0,10 мм

4. При помощи щупа измерьте зазор между

внешним ротором и корпусом насоса.

Номинальное значение: 0,10 ! 0,18 мм
Допустимое значение: 0,35 мм

AK300602

AK300603

AK300391

11B

-41

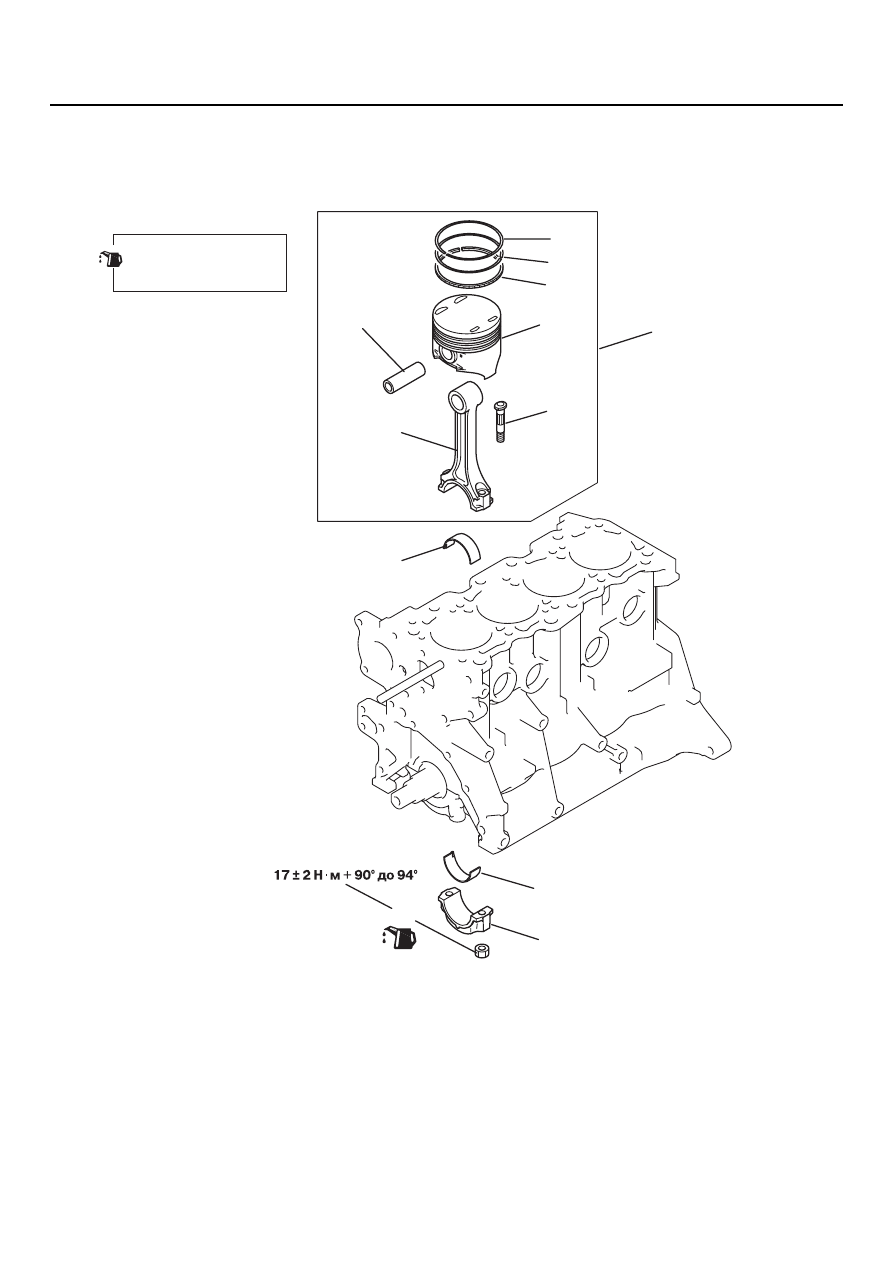

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОРШЕНЬ С ШАТУНОМ

СНЯТИЕ И УСТАНОВКА

M1113008400573

AK300370

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

10

12

3

2

1

6

7
8

4

9

11

5

AB

Последовательность снятия
компонентов

>>G<<

1.

Гайка крепления крышки нижней
головки шатуна.

<<А>> >>F<<

2.

Крышка нижней головки шатуна.

>>D<<

3.

Шатунный вкладыш.

>>E<<

4.

Поршень с шатуном в сборе.

>>D<<

5.

Шатунный вкладыш.

>>С<<

6.

Верхнее компрессионное кольцо.

>>С<<

7.

Второе компрессионное кольцо.

>>B<<

8.

Маслосъёмное кольцо.

<<B>> >>А<<

9.

Поршневой палец.

10.

Поршень.

11.

Шатун.

12.

Болт.

Последовательность снятия
компонентов
