9. Выньте компенсатор из ванночки и поставьте

его вертикально, плунжером вверх. Нажмите
на плунжер и убедитесь в "жёсткости"
компенсатора (плунжер не должен
продавливаться). Убедитесь также в том,
что высота прокачанного плунжера
соответствует высоте нового.

NOTE: Если плунжер продавливается,
то нужно повторить операции 7$9 снова
и полностью заполнить компенсатор
дизельным топливом. Если это не приведёт
к успеху, то компенсатор следует заменить.

10.Поставьте компенсатор вертикально, чтобы

из него не вытекло дизельное топливо.
Проследите за тем, чтобы на компенсатор не
попала пыль или грязь. Компенсатор должен
быть установлен на двигатель как можно
быстрее.

11B

-31

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

СНЯТИЕ И УСТАНОВКА

M1113006900431

AK300368

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

AB

1

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

Н

Н

Н

Н

Н

Н

Н

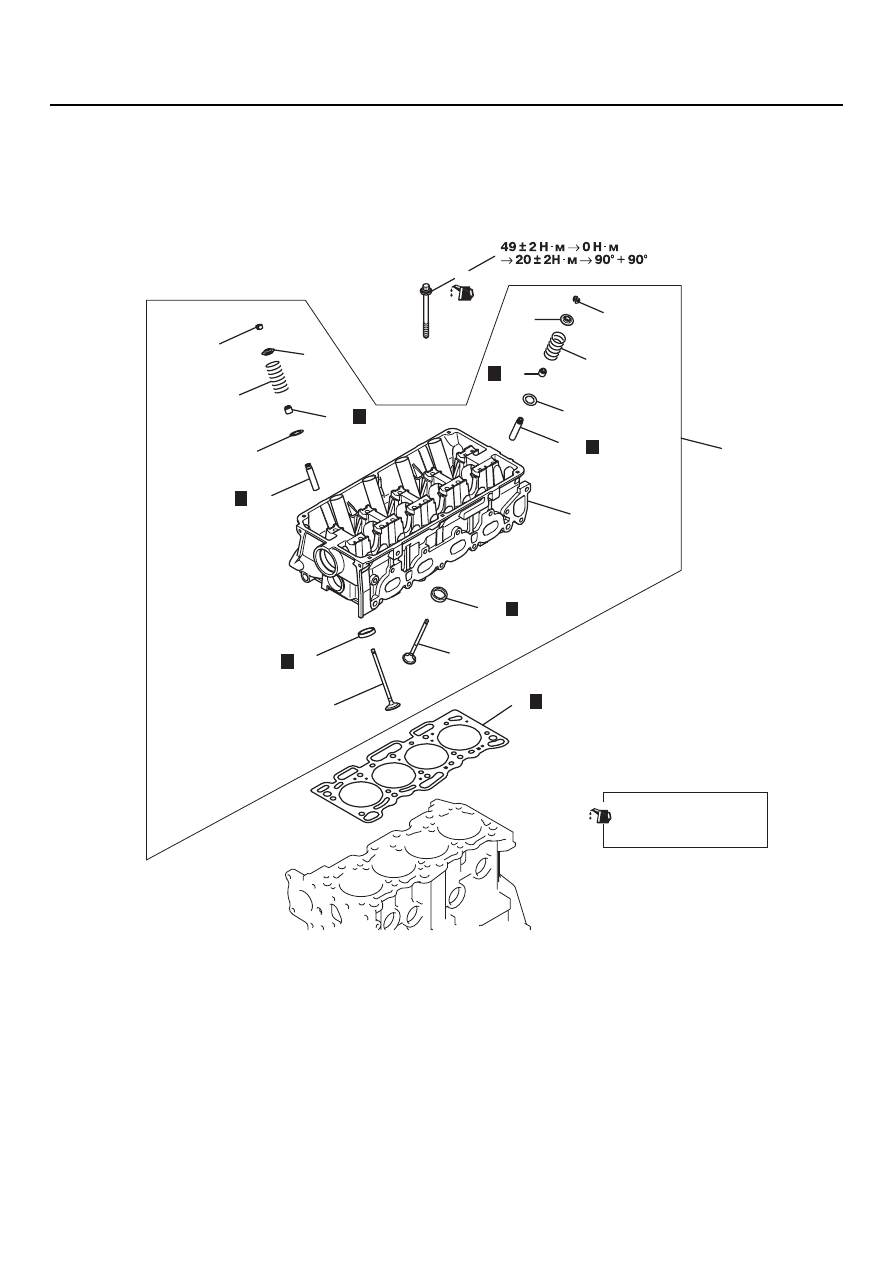

Последовательность снятия
компонентов

<<А>> >>D<<

1.

Болт крепления головки цилиндров.

2.

Головка цилиндров в сборе.

3.

Прокладка головки блока
цилиндров.

<<B>> >>С<<

4.

Сухарь.

5.

Тарелка клапанной пружины.

>>B<<

6.

Клапанная пружина.

7.

Выпускной клапан.

<<B>> >>С<<

8.

Сухарь.

9.

Тарелка клапанной пружины.

>>B<<

10. Клапанная пружина.
11. Впускной клапан.

<<С>> >>А<<

12. Маслосъёмный колпачок.
13. Нижняя тарелка клапанной

пружины.

<<С>> >>А<<

14. Маслосъёмный колпачок.
15. Нижняя тарелка клапанной

пружины.

16. Направляющая втулка выпускного

клапана.

17. Направляющая втулка впускного

клапана.

18. Седло выпускного клапана.
19. Седло впускного клапана.
20. Головка цилиндров.

Последовательность снятия
компонентов

11B

-32

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

<<A>> ОТВОРАЧИВАНИЕ БОЛТОВ
КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ

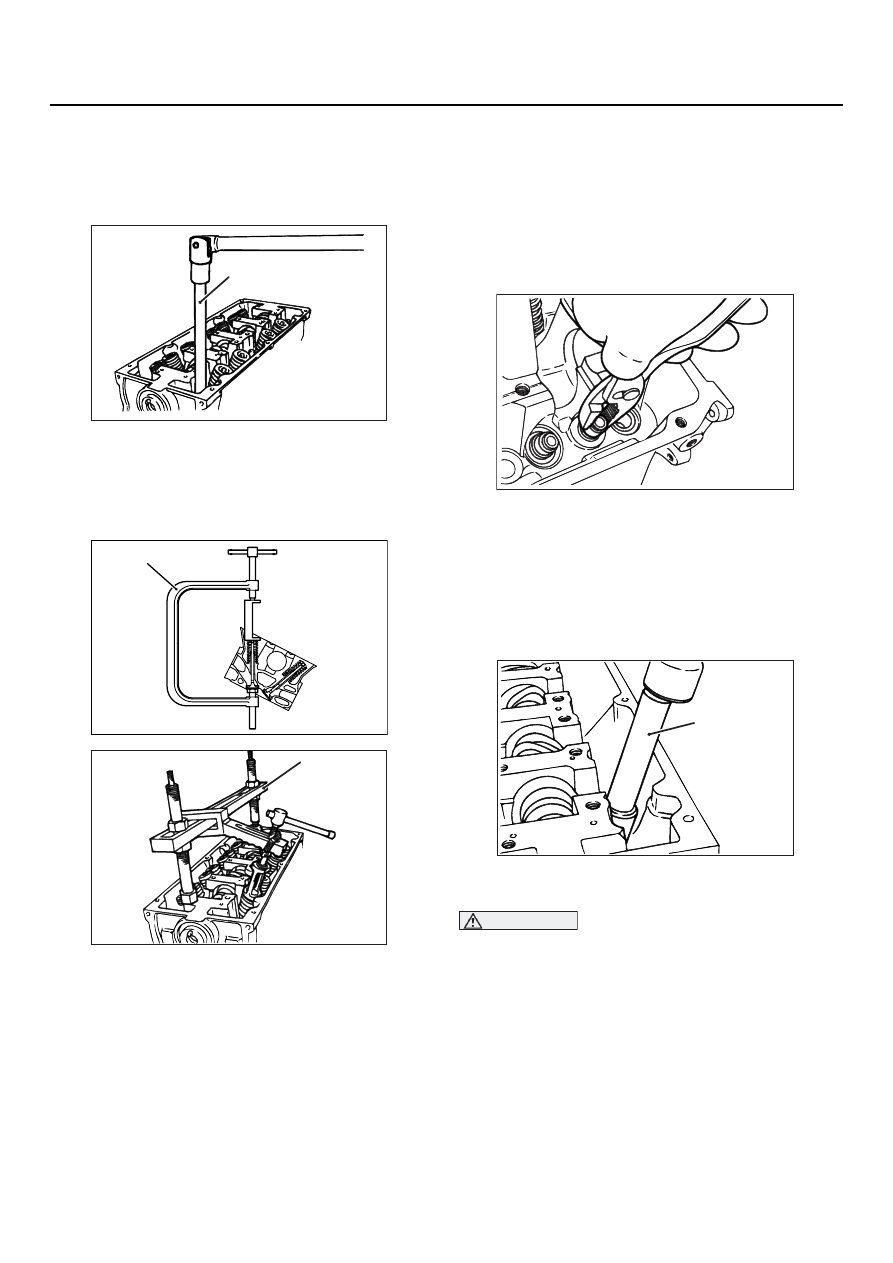

Для отворачивания болтов крепления головки
цилиндров используйте специальный ключ
MB991653.

<<B>> СНЯТИЕ СУХАРЕЙ

1. При помощи рассухаривателя сожмите

клапанную пружину.

•

Приспособление для сжатия пружины
(MD998735).

•

Приспособление для сжатия пружины
(MD998772).

2. Снимите сухари со стерженя клапана.

NOTE: Пометьте или разложите в
специальные ячейки клапаны, пружины
и остальные детали так, чтобы при сборке
их можно было поставить на прежнее место.
Держите детали в безопасном для них месте.

<<A>> СНЯТИЕ МАСЛОСЪЁМНОГО
КОЛПАЧКА

Повторное использование колпачков
не допускается.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА
МАСЛОСЪЁМНОГО КОЛПАЧКА

1. Установите нижнюю тарелку клапанной

пружины.

ВНИМАНИЕ

•

Повторное использование колпачков
не допускается.

•

Установка колпачков производится
при помощи специальной оправки.
Неправильная установка колпачка
может привести к прорыву масла
в направляющую втулку клапана.

2. Установите новый маслосъёмный колпачок

на направляющую втулку при помощи
оправки MD998760.

AK300009AB

MB991653

AK300383

MD998735

AB

AK300010AB

MD998772

AK300589

AK300012AB

MD998760

11B

-33

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

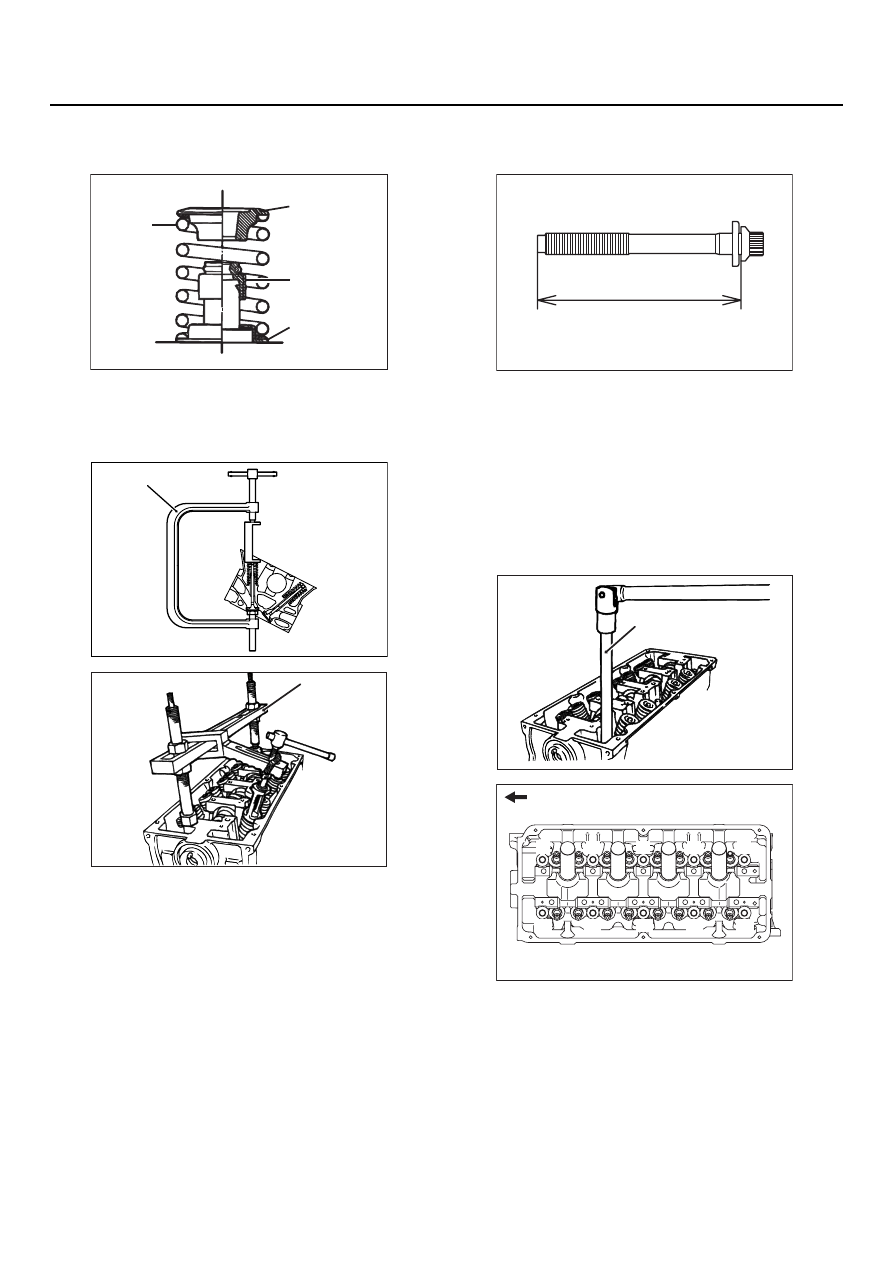

>>B<< УСТАНОВКА КЛАПАННОЙ
ПРУЖИНЫ

Окрашенная сторона пружины должна быть
обращена вверх (к коромыслу).

>>C<< УСТАНОВКА СУХАРЯ

При помощи рассухаривателя сожмите
клапанную пружину и установите сухари
на стержень клапана.

•

Приспособление для сжатия пружины
(MD998735).

•

Приспособление для сжатия пружины
(MD998772).

NOTE: Если слишком сильно сжать клапанную
пружину, то верхняя тарелка пружины может
раздавить колпачок.

>>D<< ВВОРАЧИВАНИЕ БОЛТОВ
КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ

1. Если предполагается повторное

использование болтов крепления головки
цилиндров. то нужно проверить, чтобы длина
тела болта не превышала установленного
предела. Если болт окажется длиннее
допустимого, то его нужно заменить.

Предельно допустимое значение:
Не более 103,2 мм

2. Смажьте моторным маслом резьбу и шайбу.

3. Используя специальный ключ MB991653,

затяните болты моментом 49 ± 2 Н

⋅

м в указан]

ной на рисунке последовательности.

4. Полностью ослабьте все болты.
5. Вновь затяните болты в указанной

последовательности моментом 20 ± 2 Н

⋅

м.

AK300590AB

Верхняя тарелка
пружины

Маслосъёмный
колпачок

Нижняя тарелка
пружины

Окрашенная
сторона

AK300383

MD998735

AB

AK300010AB

MD998772

AK300591AB

Длина тела болта

AK300009AB

MB991653

AK300384

Ремень привода ГРМ

4

2

5

7

10

6

1

3

9

8

AB
