КОМПОНЕНТЫ СИСТЕМЫ ПОДАЧИ ТОПЛИВА И ПОНИЖЕНИЯ ТОКСИЧНОСТИ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА ФОРСУНОК

1. Установите на форсунку новую втулку

и уплотнительное кольцо.

2. Нанесите на уплотнительное кольцо чистое

моторное масло или бензин.

3. Вращая форсунку влево]вправо, вставьте

её в топливную рампу.

ВНИМАНИЕ

Если форсунка сопротивляется вращению,
то вероятно закусывает уплотнительное
кольцо. В этом случае выньте форсунку из
рампы, проверьте состояние кольца и вновь
вставьте форсунку.
4. Убедитесь в том, что форсунка

поворачивается в гнезде без заеданий.

>>B<< УСТАНОВКА РЕГУЛЯТОРА
ДАВЛЕНИЯ ТОПЛИВА

ВНИМАНИЕ

Не допускайте попадания масла внутрь
топливной рампы.

1. Нанесите каплю чистого моторного масла на

уплотнительное кольцо и вставьте регулятор
в топливную рампу, стараясь не повредить
уплотнительное кольцо.

2. Установленный регулятор должен свободно

поворачиваться в гнезде. Если регулятор
сопротивляется вращению, то, вероятно,
закусывает уплотнительное кольцо. В этом
случае выньте регулятор из рампы, проверь]
те состояние кольца и вновь вставьте
форсунку.

>>C<< УСТАНОВКА ПРОКЛАДКИ
ДРОССЕЛЬНОГО ПАТРУБКА

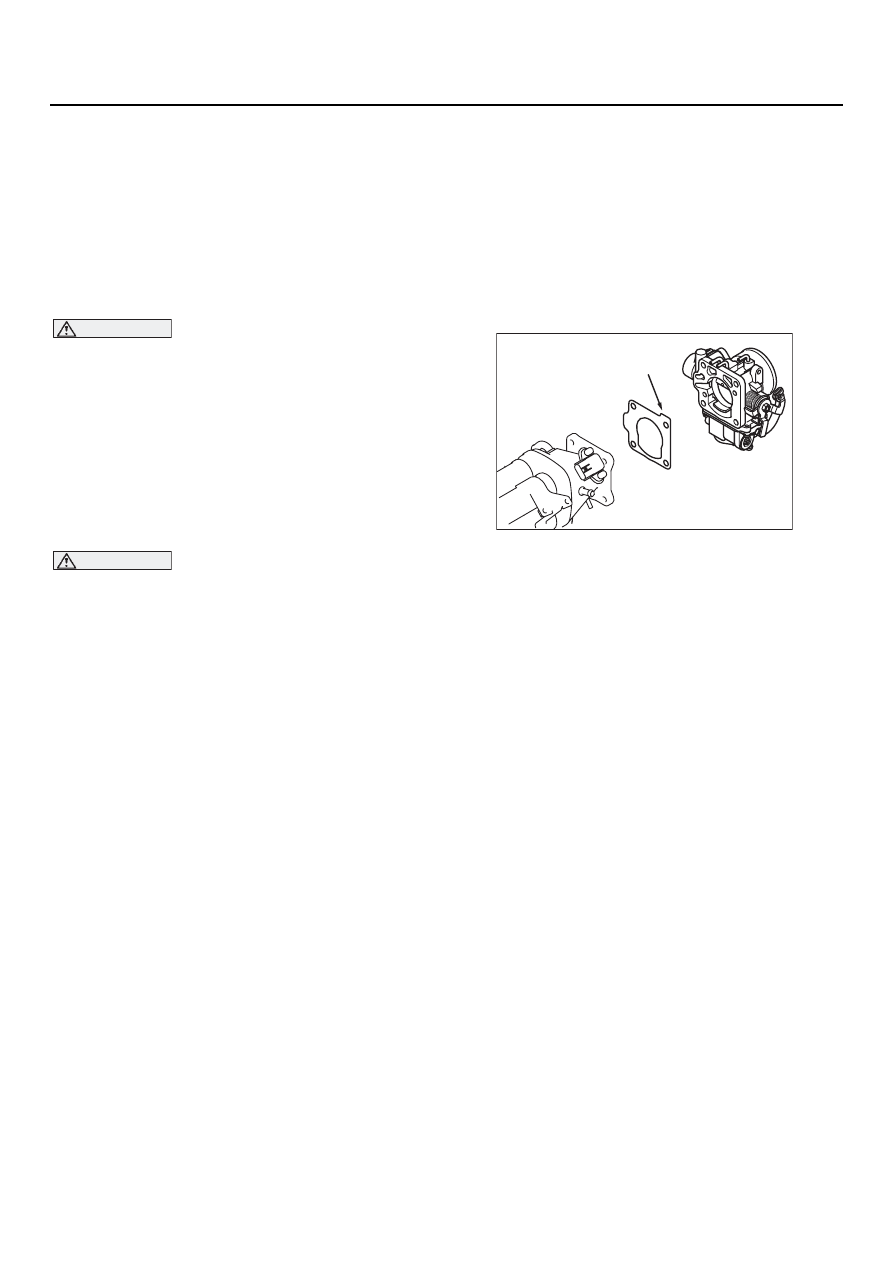

Разверните прокладку, как показано на рисунке.

AK300378AB

Выступ

11B

-23

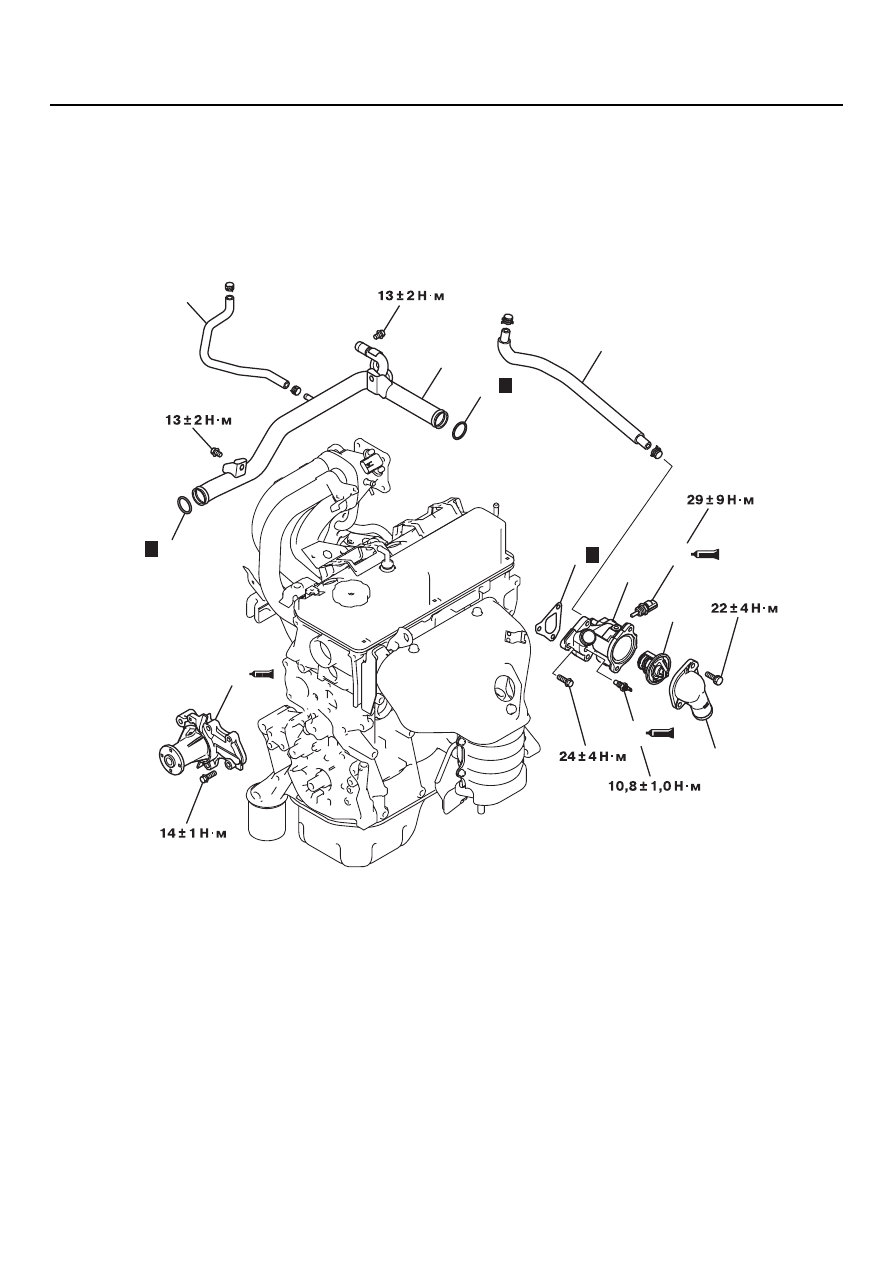

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1113017900275

AK300365AB

1

2

3

4

5

6

7

8

9

10

11

12

Н

Н

Н

Последовательность снятия
компонентов

1.

Шланг.

2.

Шланг.

>>E<<

3.

Датчик температуры
охлаждающей жидкости.

>>D<<

4.

Датчик температуры
охлаждающей жидкости (для
показывающего прибора).

5.

Входной патрубок системы
охлаждения.

>>С<<

6.

Термостат.

7.

Патрубок термостата.

8.

Прокладка.

>>B<<

9.

Входная труба системы
охлаждения.

>>B<<

10. Кольцевое уплотнение.

>>B<<

11. Кольцевое уплотнение.

>>А<<

12. Насос системы охлаждения.

Последовательность снятия
компонентов

11B

-24

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<<УСТАНОВКА НАСОСА СИСТЕМЫ
ОХЛАЖДЕНИЯ

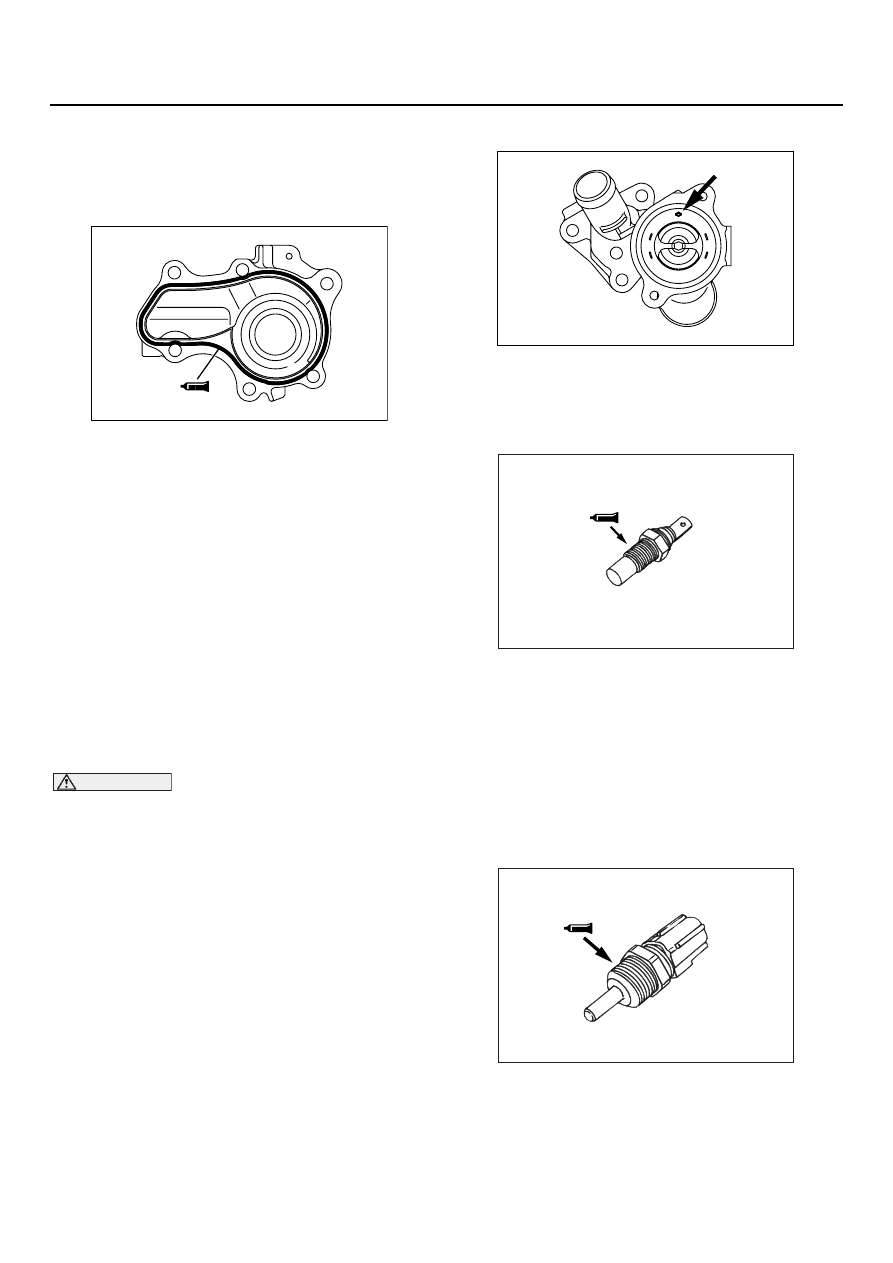

1. Протрите поверхности насоса и блока

цилиндров, на которые будет наноситься
герметик.

2. Нанесите на насос валик герметика

диаметром 3 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

3. После установки выждите не менее одного

часа. На протяжении указанного периода не
запускайте двигатель и не допускайте
попадания на герметик охлаждающей
жидкости.

>>B<< УСТАНОВКА ВХОДНОЙ ТРУБЫ
С КОЛЬЦЕВЫМ УПЛОТНЕНИЕМ

ВНИМАНИЕ

•

Не наносите на кольцевые уплотнения
масло или консистентную смазку.

•

После установки патрубка термостата
закрепите входную трубу.

Замените уплотнительное кольцо на новое,
смочите его охлаждющей жидкостью для того,
чтобы кольцо легче входило в блок цилиндров
и в патрубок термостата.

>>C<< УСТАНОВКА ТЕРМОСТАТА

Установите термостат так, чтобы клапан
перепуска пара занимал верхнее положение.

>>D<< ДАТЧИК ТЕМПЕРАТУРЫ
ПОКАЗЫВАЮЩЕГО ПРИБОРА

1. При повторном использовании датчика

температуры очистите его резьбовую часть.

2. Нанесите герметик на резьбовую часть

датчика в указанном на рисунке месте.

Рекомендуемый герметик:
Фиксатор резьбы 3M, номер по каталогу

4171 или аналог

>>E<< УСТАНОВКА ДАТЧИКА
СИСТЕМЫ ОХЛАЖДЕНИЯ

1. При повторном использовании датчика

температуры очистите его резьбовую часть.

2. Нанесите герметик на резьбовую часть

датчика в указанном на рисунке месте.

Рекомендуемый герметик:
Фиксатор резьбы 3M ATD,

номер по каталогу 8660 или аналог

AK300379AB

AK300380

AK300581

AK300582

11B

-25

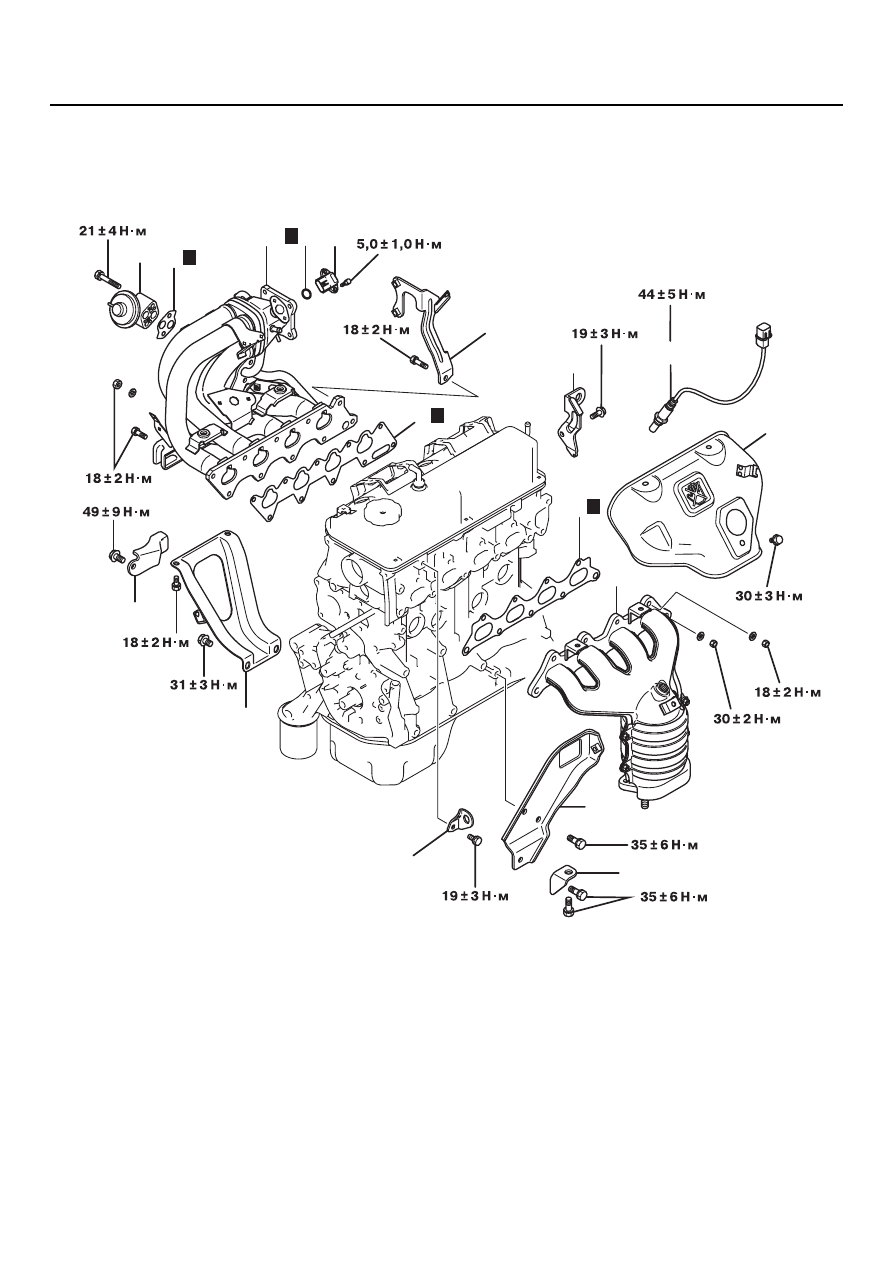

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОРЫ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОРЫ

СНЯТИЕ И УСТАНОВКА

M1113025800068

AK300366

8

2

1

7

9

5

6

11

14

17

15

16

13

12

AB

10

4

3

Н

Н

Н

Н

Последовательность снятия
компонентов

1.

Датчик давления наддува.

2.

Кольцевое уплотнение.

3.

Клапан системы EGR.

4.

Прокладка клапана EGR.

5.

Правый кронштейн опоры
двигателя.

6.

Кронштейн впускного коллектора.

7.

Опора корпуса дроссельной
заслонк.

8.

Впускной коллектор.

9.

Прокладка впускного коллектора.

10. Рым.
11. Рым.
12. Кислородный датчик.
13. Теплозащитный экран выпускного

коллектора.

14. Кронштейн А выпускного

коллектора.

15. Выпускной коллектор.
16. Прокладка выпускного коллектора.
17. Левый кронштейн опоры

двигателя.

Последовательность снятия
компонентов
