Mitsubishi Lancer / Lancer Wagon. Руководство - часть 889

11B

-14

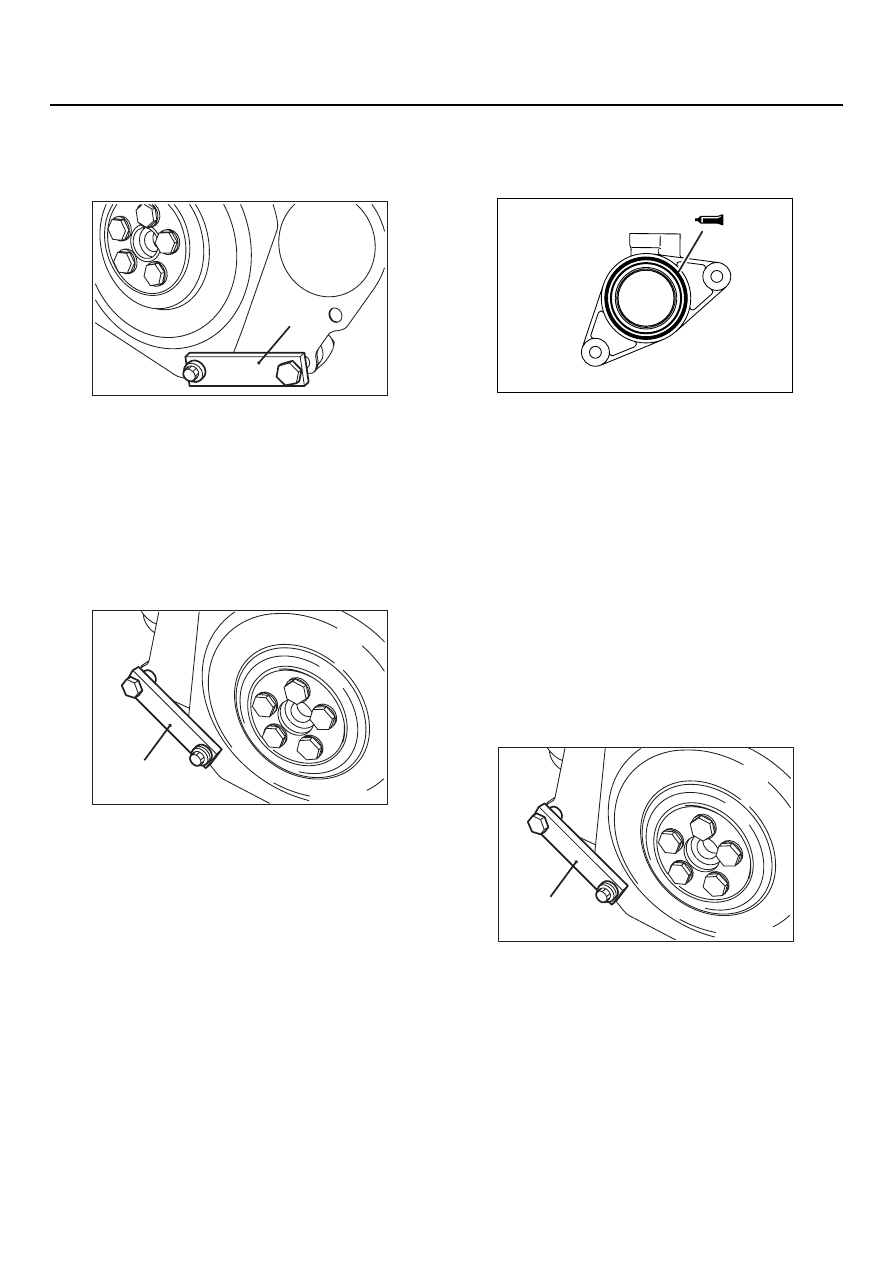

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

<<A>> ОТВОРАЧИВАНИЕ
ЦЕНТРАЛЬНОГО БОЛТА

Закрепите маховик или ведущий диск,
используя стопор MD998781, показанный
на рисунке, затем отверните болт.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА ЗАДАЮЩЕЙ
ВТУЛКИ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

1. Закрепите маховик или ведущий диск,

используя стопор MD998781.

2. Затяните болт крепления задающей втулки

моментом 22 ± 4 Н

⋅

м.

>>B<< УСТАНОВКА КРОНШТЕЙНА
ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

1. Очистите уплотняемые поверхности на

кронштейне датчика и на головке цилиндров.

2. Нанесите на уплотняемую поверхность

кронштейна валик герметика диаметром
3 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу

MD970389 или равноценный

3. После установки выждите не менее одного

часа. На протяжении указанного периода
не запускайте двигатель и не допускайте
попадания на герметик охлаждающей
жидкости или масла.

>>C<< УСТАНОВКА ШКИВА
КОЛЕНЧАТОГО ВАЛА

1. Закрепите маховик или ведущий диск,

используя стопор MD998781, показанный
на рисунке, затем затягивайте болт.

AK201769AC

MD998781

AK201768

MD998781

AD

AK300004AB

AK201768

MD998781

AD

11B

-15

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

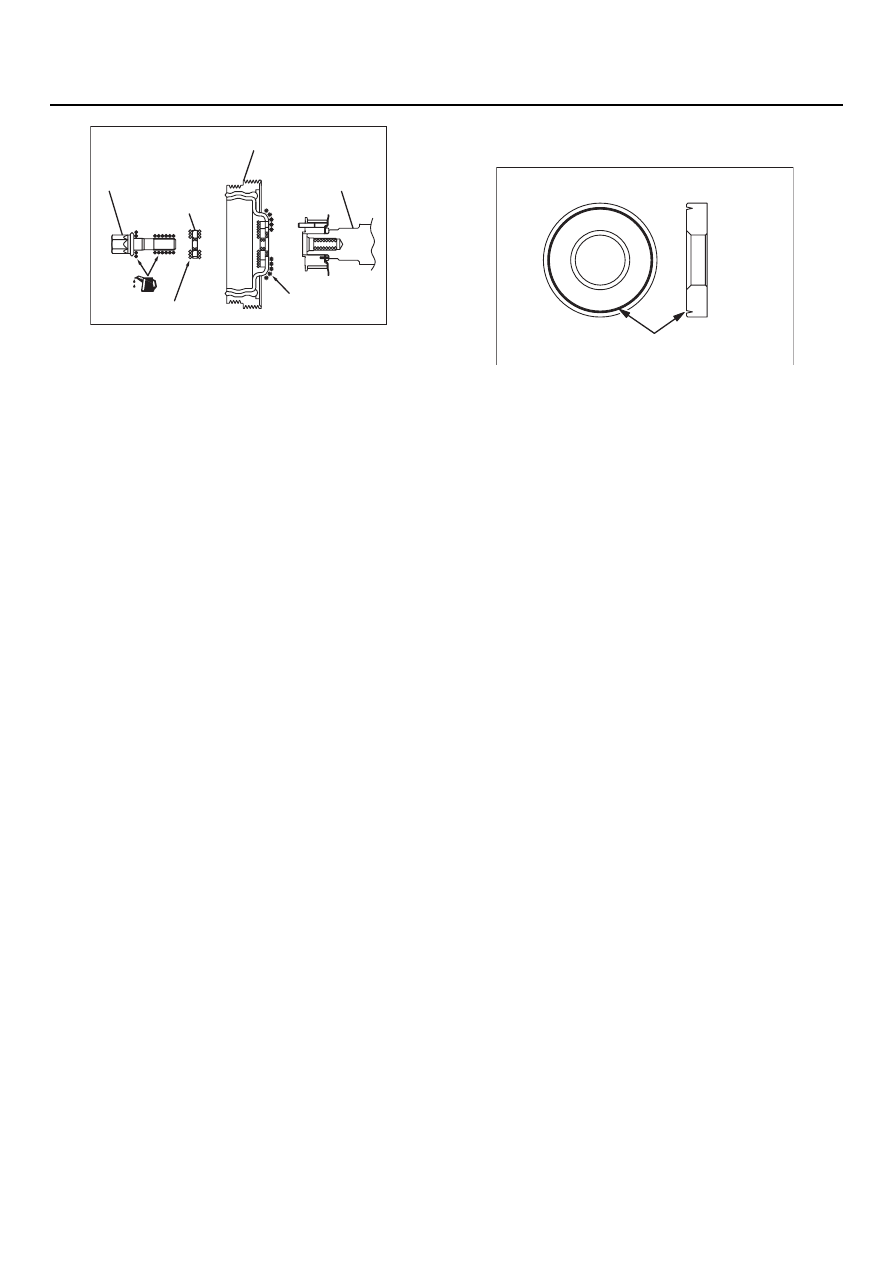

2. Очистите резьбовое отверстие под болт

в носке коленчатого вала и шайбу болта.

3. Обезжирьте посадочную поверхность шкива

коленчатого вала.

4. Установите шкив коленчатого вала.

5. Нанесите небольшое количество масла

на резьбу и подголовник болта.

6. Установите шайбу на болт так, чтобы

проточка была обращена к подголовнику.

7. Затяните центральный болт моментом

181 Н

⋅

м.

AK300372 AB

Болт крепления шкива
коленчатого вала

Шайба

Шкив коленчатого вала

Обезжирить

Коленчатый вал

Очистить

AK201822AB

Проточка

11B

-16

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

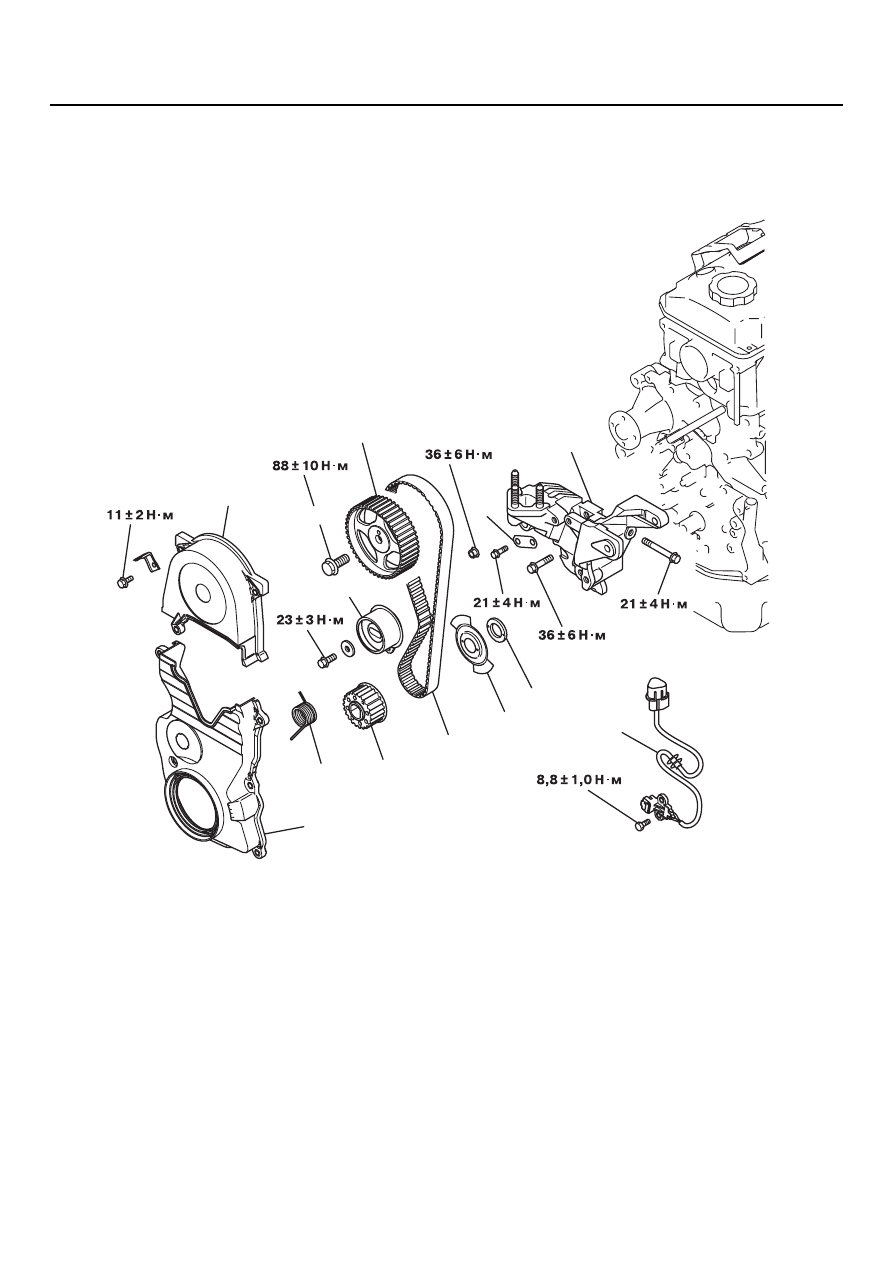

РЕМЕНЬ ГРМ

СНЯТИЕ И УСТАНОВКА

M1113001900555

AK300363AB

1

2

3

4

5

6

7

8

9

10

11

12

13

Последовательность снятия
компонентов

1.

Верхняя передняя крышка ремня
ГРМ.

2.

Нижняя передняя крышка ремня
ГРМ.

<<А>> >>D<<

3.

Ремень ГРМ.

>>С<<

4.

Пружина натяжителя.

>>С<<

5.

Ролик натяжителя ремня ГРМ.

6.

Датчик положения коленчатого
вала.

>>B<<

7.

Ведущая шестерня механизма
газораспределения.

>>B<<

8.

Дистанционная втулка.

>>B<<

9.

Задающий диск датчика
положения коленчатого вала.

<<B>> >>А<<

10. Болт крепления зубчатого колеса

распредвала.

11. Зубчатое колесо распредвала.
12. Скоба.
13. Кронштейн передней опоры

двигателя.

Последовательность снятия
компонентов

11B

-17

РЕМЕНЬ ГРМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G1>

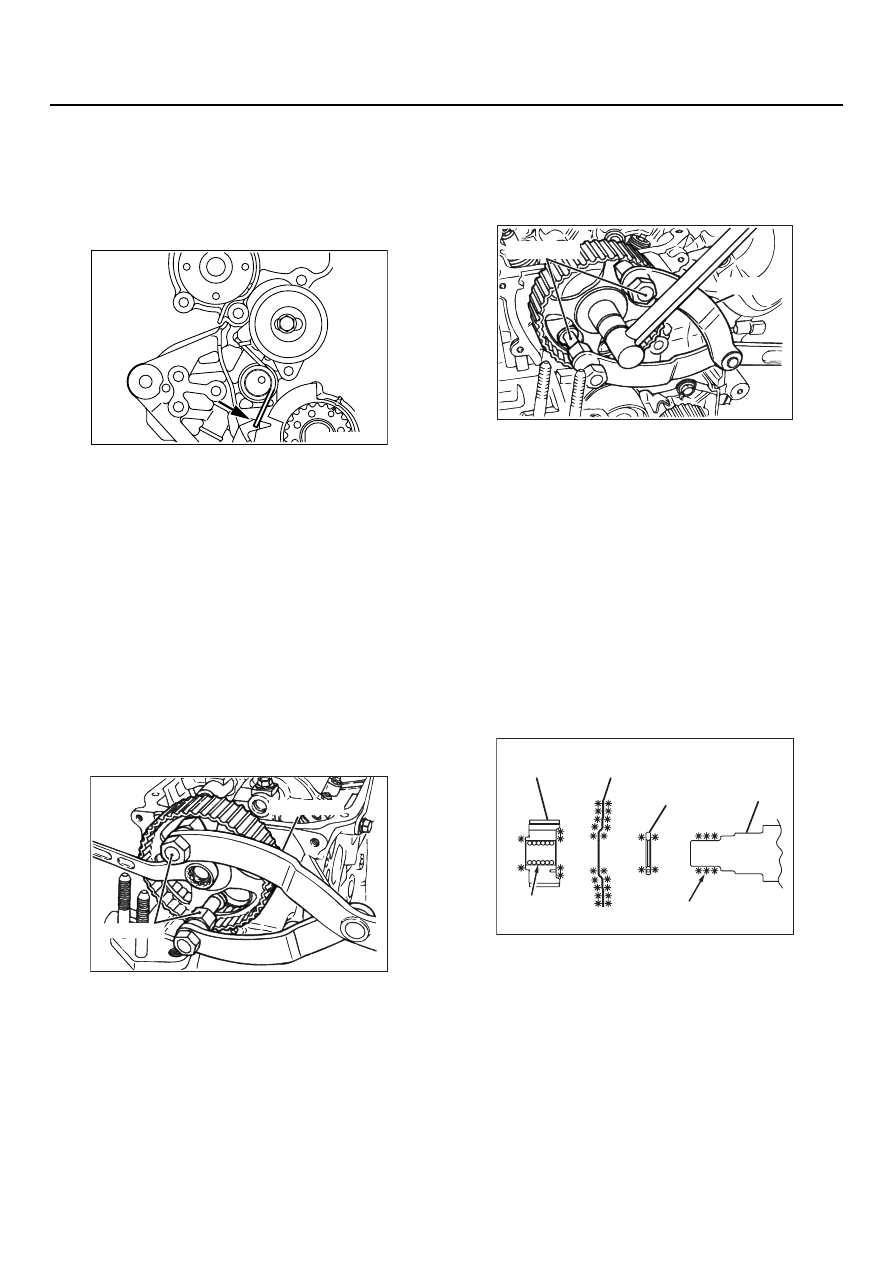

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО СНЯТИЮ

<<A>> СНЯТИЕ РЕМНЯ ГРМ,
ПРУЖИНЫ НАТЯЖИТЕЛЯ И РОЛИКА
НАТЯЖИТЕЛЯ

1. Зажмите плоскогубцами конец пружины

(обозначенный "А" на рисунке) и выньте
прицеп пружины из ушка на передней
крышке.  Снимите пружину совсем.

2. Снимите ролик натяжителя и ремень ГРМ.
3. Если предполагается дальнейшее

использование ремня ГРМ по назначению,
то перед снятием ремня нанесите на его
тыльную сторону стрелку в направлении
движения. Это поможет правильно
ориентировать ремень при его установке.

<<В>> ОТВОРАЧИВАНИЕ БОЛТА
КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
РАСПРЕДВАЛА

1. При помощи специальных приспособлений,

показанных на рисунке, застопорите
зубчатое колесо.

•

Стопорящая вилка (MB990767)

•

Болты для закрепления стопорящей вилки
(MD998719)

2. Ослабьте болт крепления зубчатого колеса

распредвала

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< ВВОРАЧИВАНИЕ БОЛТА
ЗУБЧАТОГО КОЛЕСА РАСПРЕДВАЛА

1. При помощи специальных приспособлений,

показанных на рисунке, застопорите
зубчатое колесо распредвала.

•

Стопорящая вилка (MB990767).

•

Болты для закрепления стопорящей вилки
(MD998719).

2. Затяните болт крепления зубчатого колеса

распредвала моментом 88 ± 10 Н

⋅

м.

>>B<< УСТАНОВКА ЗАДАЮЩЕГО
ДИСКА ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА,
ДИСТАНЦИОННОЙ ВТУЛКИ,
ВЕДУЩЕЙ ШЕСТЕРНИ ГРМ

1. Протрите отверстие в ведущей шестерне

ГРМ.

2. Протрите и обезжирьте посадочные

поверхности ведущей шестерни, задающего
диска и дистанционной втулки.

NOTE: Обезжириванием достигается
увеличение трения между ответными
поверхностями, благодаря отсутствию
следов масла.

AK300373AB

AK300005AB

MB990767

MD998719

AK300006AB

MB990767

MD998719

AK300007

Ведущая
шестерня ГРМ

Индуктивный
(задающий) диск

Дистанционная
втулка

Коленчатый
вал

Очистить

Обезжирить

AB
