Mitsubishi Lancer / Lancer Wagon. Руководство - часть 873

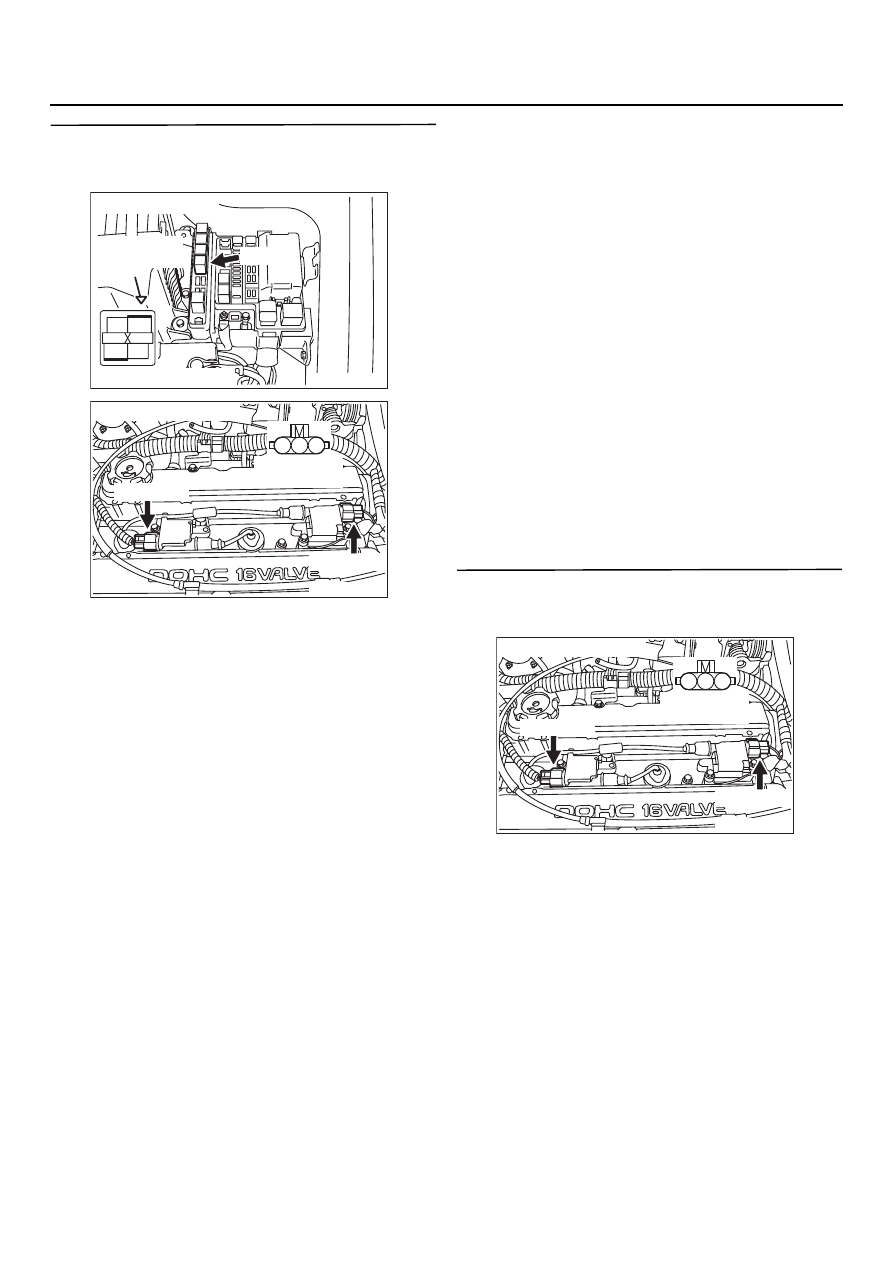

13B
-324
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

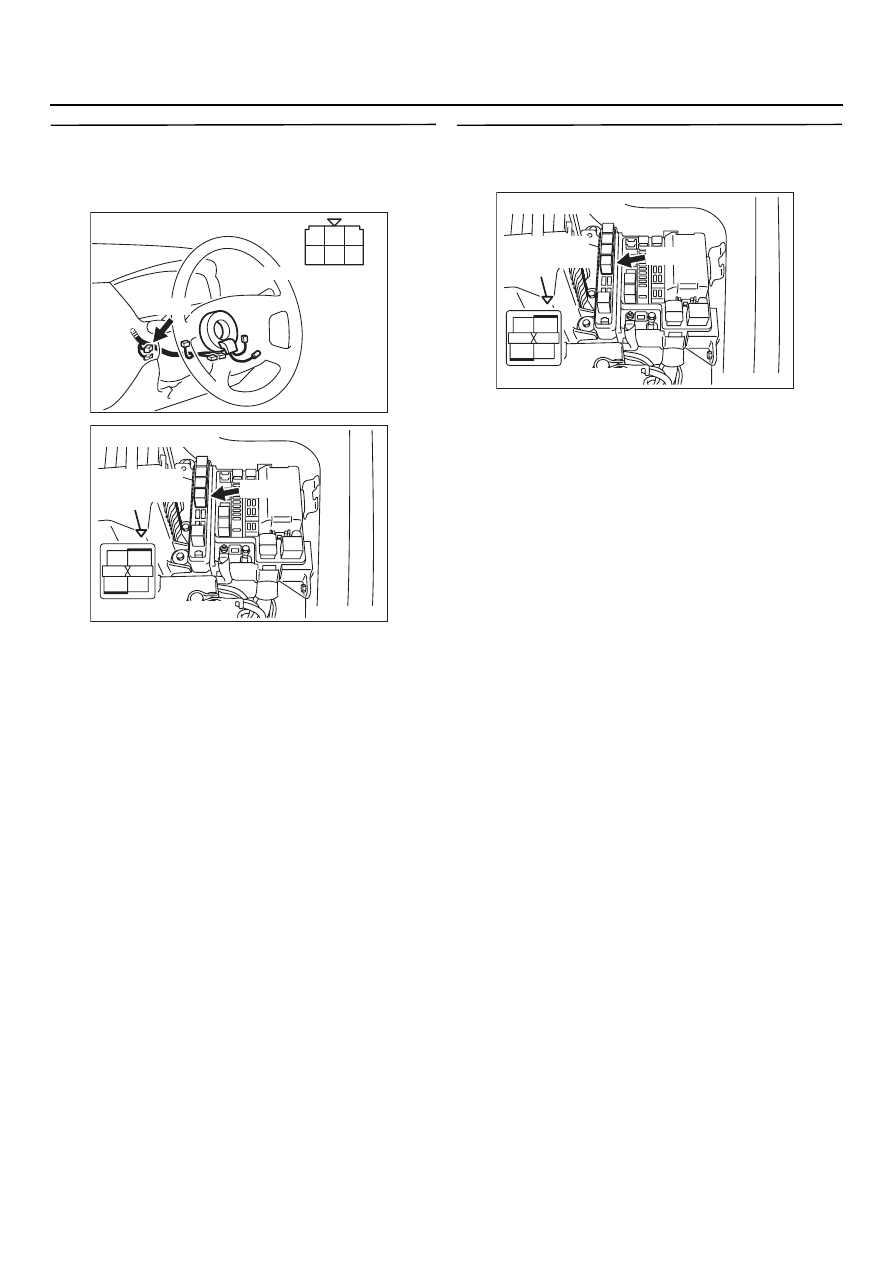

ЭТАП 11. Измерение напряжения на
контактах разъёма BO14X реле системы
управления
•
Отсоедините разъём и измерьте
сопротивление со стороны монтажной
коробки.
•
Напряжение между контактом № 1
и "массой".
НОРМА: Напряжение питания системы
B: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом B@14X (контакт № 4) реле
катушки зажигания и разъёмом B@104
(контакт № 1) катушки зажигания, а
также между разъёмом B@14X (контакт
№ 4) реле катушки зажигания и
разъёмом B@113 (контакт № 1) катушки
зажигания.
•
Проверьте цепь питания на
предмет обрыва/короткого
замыкания.
НЕТ :
Проверьте промежуточный разъём
C@111 и, если нужно, отремонтируйте.
Если промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом B@14X (контакт № 1)
реле катушки зажигания и
аккумуляторной батареей.
•
Проверьте цепь питания на
предмет обрыва/короткого
замыкания.
ЭТАП 12. Измерение напряжения на
контактах разъёмов BO104 и BO113 катушек
зажигания
•
Отсоедините разъём и измерьте
сопротивление со стороны жгута.
•
Двигатель: Прокручивание
•
Напряжение между контактом № 3
и "массой".
НОРМА: 0,5
−
4,0 В
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 18 .
НЕТ :
Переходите к Этапу 13 .
AK301213
2
1
3
4
AB
Разъём: BO14X
B@14X
Разъём со стороны жгута
Треугольные
метки монтажной
коробки
AK300308
1
2
3
AC
Разъём
со стороны жгута
B@113 (GR)
B@104 (GR)
Разъёмы: BO104, BO113
AK300308
1
2
3
AC
Разъём
со стороны жгута
B@113 (GR)
B@104 (GR)
Разъёмы: BO104, BO113
