13B

-316

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

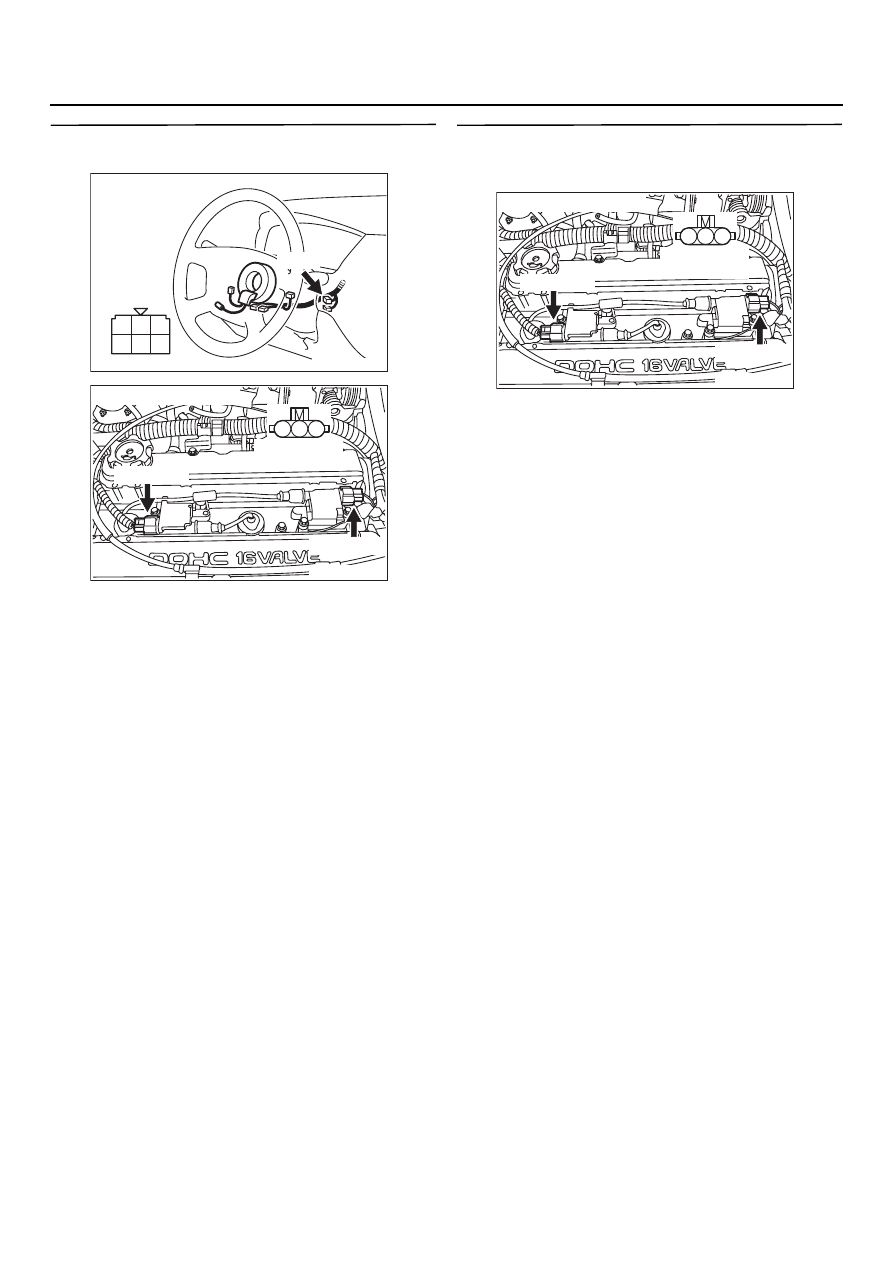

ЭТАП 6. Проверка электрического разъёма:
Разъём CO201 выключателя зажигания

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

A@13, C@27, C@212 и C@210 и отремонти@
руйте, если нужно. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
C@201 (контакт №. 2) выключателя
зажигания и разъёмом B@113 (контакт
№ 1) катушки зажигания, а также между
разъёмом C@201 (контакт № 2)
выключателя зажигания и разъёмом
B@104 (контакт № 1) катушки зажигания.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Измерение напряжения
на контактах разъёмов BO104 и BO113
катушек зажигания

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Двигатель: Прокручивание.

•

Напряжение между контактом № 3
и "массой".

НОРМА: 0,5

−

 4,0 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13.

НЕТ :

Переходите к Этапу 8 .

1

2

3

4

5

6

AK302350

Разъём: CO201

C@201

AB

Разъём со стороны жгута

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

13B

-317

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

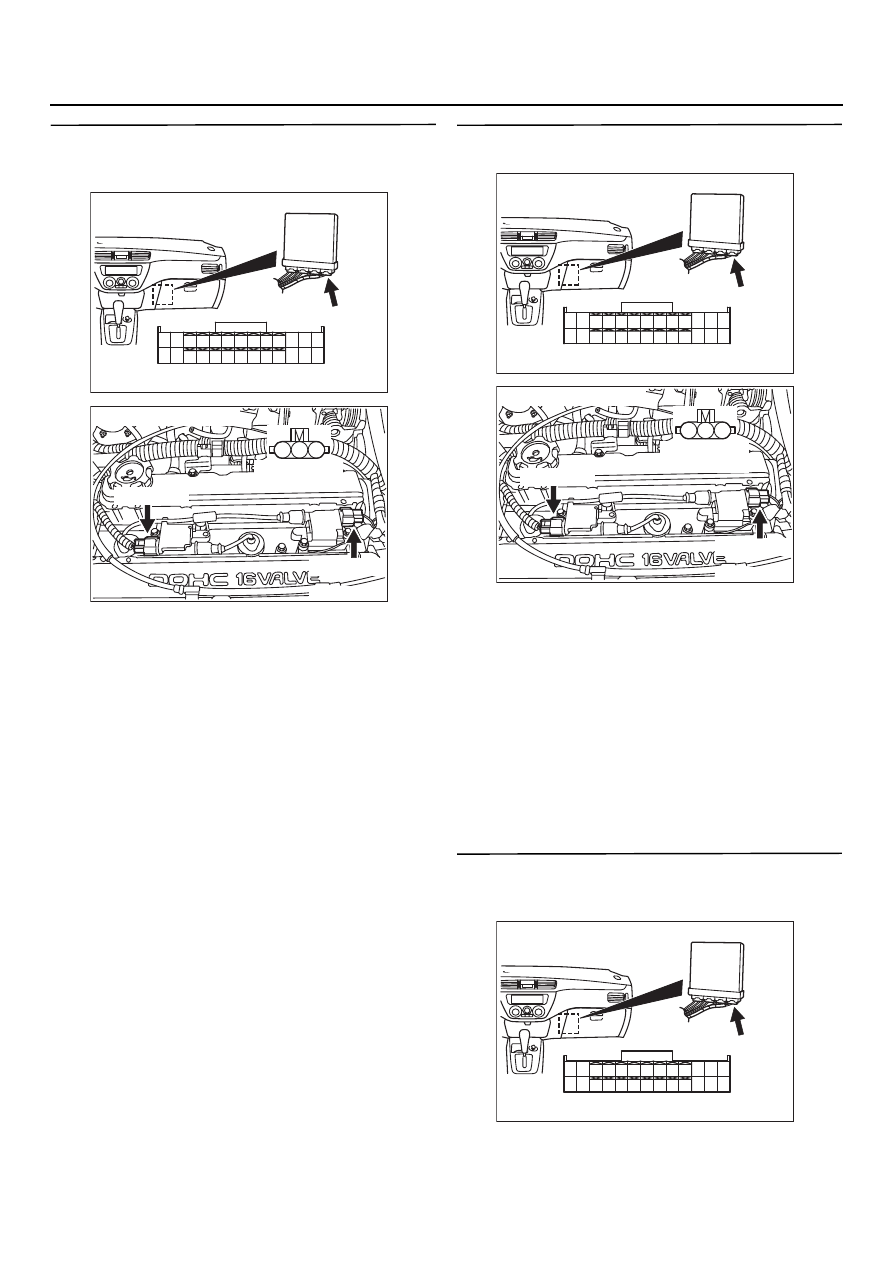

ЭТАП 8. Измерение напряжения
на контактах разъёма CO123 блока
управления двигателем

•

Измерьте напряжение на контактах разъёма
блока управления двигателем.

•

Отсоедините разъёмы B@104 и B@113
катушек зажигания.

•

Двигатель: Прокручивание.

•

Напряжение между контактом № 10
и "массой" и между контактом № 23
и "массой".

НОРМА: 0,5

−

 4,0 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9.

НЕТ :

Переходите к Этапу 10.

ЭТАП 9. Проверка электрического разъёма:
Разъём СO123 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@113 (контакт № 3) катушки
зажигания и разъёмом C@123 (контакт
№ 23) блока управления двигателем,
а также @ между разъёмом B@104
(контакт № 3) катушки зажигания
и разъёмом C@123 (контакт № 10) блока
управления двигателем.

•

Проверьте цепь сигнала (вывод)
на предмет обрыва.

НЕТ :

Отремонтируйте или замените.

ЭТАП 10. Проверка электрического
разъёма: Разъём СO123 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте или замените.

AK302352

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

Разъём со стороны жгута

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK302352

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

Разъём со стороны жгута

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK302352

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

Разъём со стороны жгута

13B

-318

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

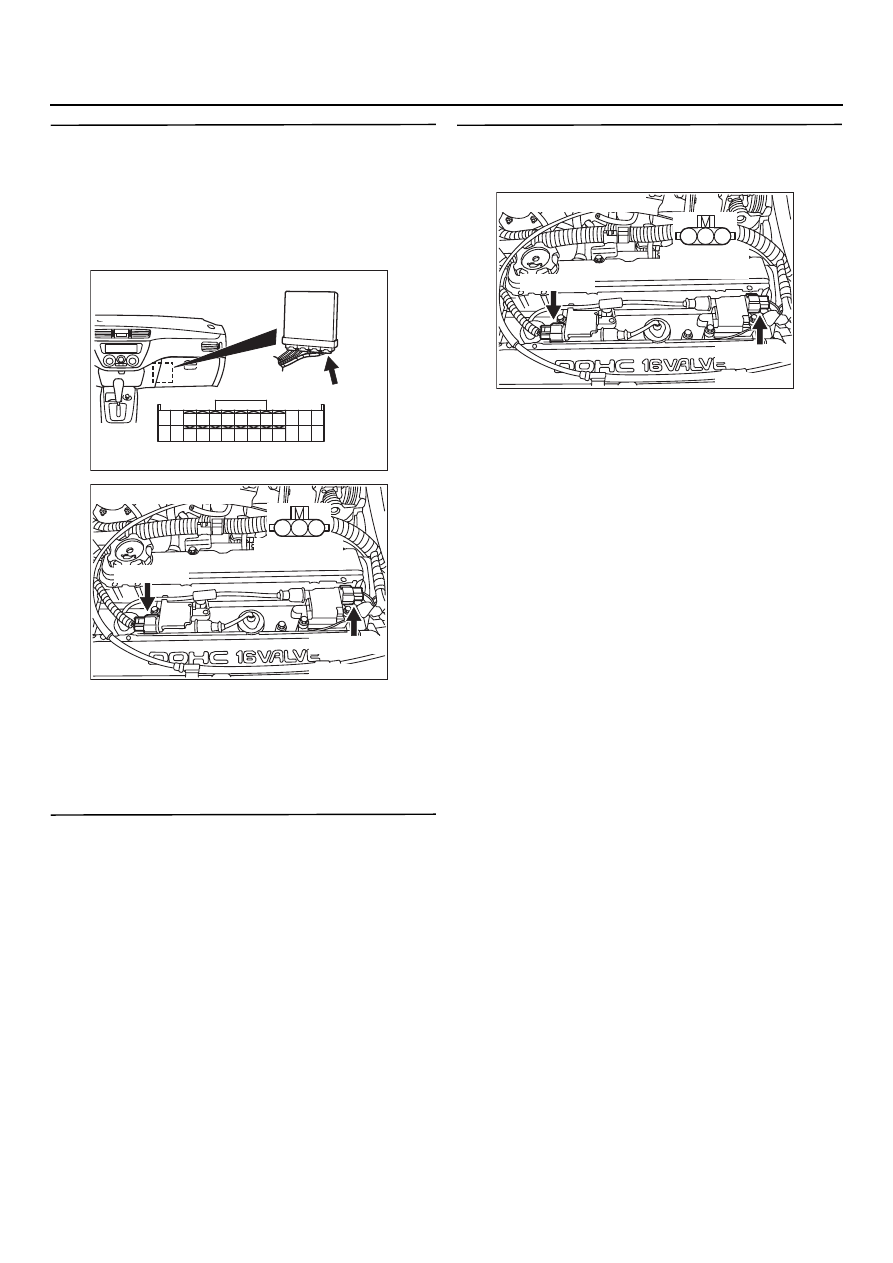

ЭТАП 11. Проверьте жгут между разъёмом
BO113 (контакт № 3) катушки зажигания
и разъёмом CO123 (контакт № 23) блока
управления двигателем, а также O между
разъёмом BO104 (контакт № 3) катушки
зажигания и разъёмом CO123 (контакт № 10)
блока управления двигателем

•

Проверьте цепь сигнала (вывод) на предмет
короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Отремонтируйте.

ЭТАП 12. Проверка наличия признаков
неисправности

B: Признак неисправности поOпрежнему

присутствует?
ДА :

Замените блок управления двигателем.

НЕТ :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

ЭТАП 13. Измерение сопротивления
на контактах разъёмов BO104 и BO113
катушек зажигания

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 2
и "массой".

НОРМА: 2 Ом или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Проверьте и отремонтируйте жгут
между разъёмом B@104 (контакт № 2)
катушки зажигания и "массой" кузова,
а также @ между разъёмом B@113
(контакт № 2) катушки зажигания
и "массой" кузова.

•

Проверьте цепь "массы" на
предмет обрыва и повреждения.

AK302352

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

Разъём со стороны жгута

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

13B

-319

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

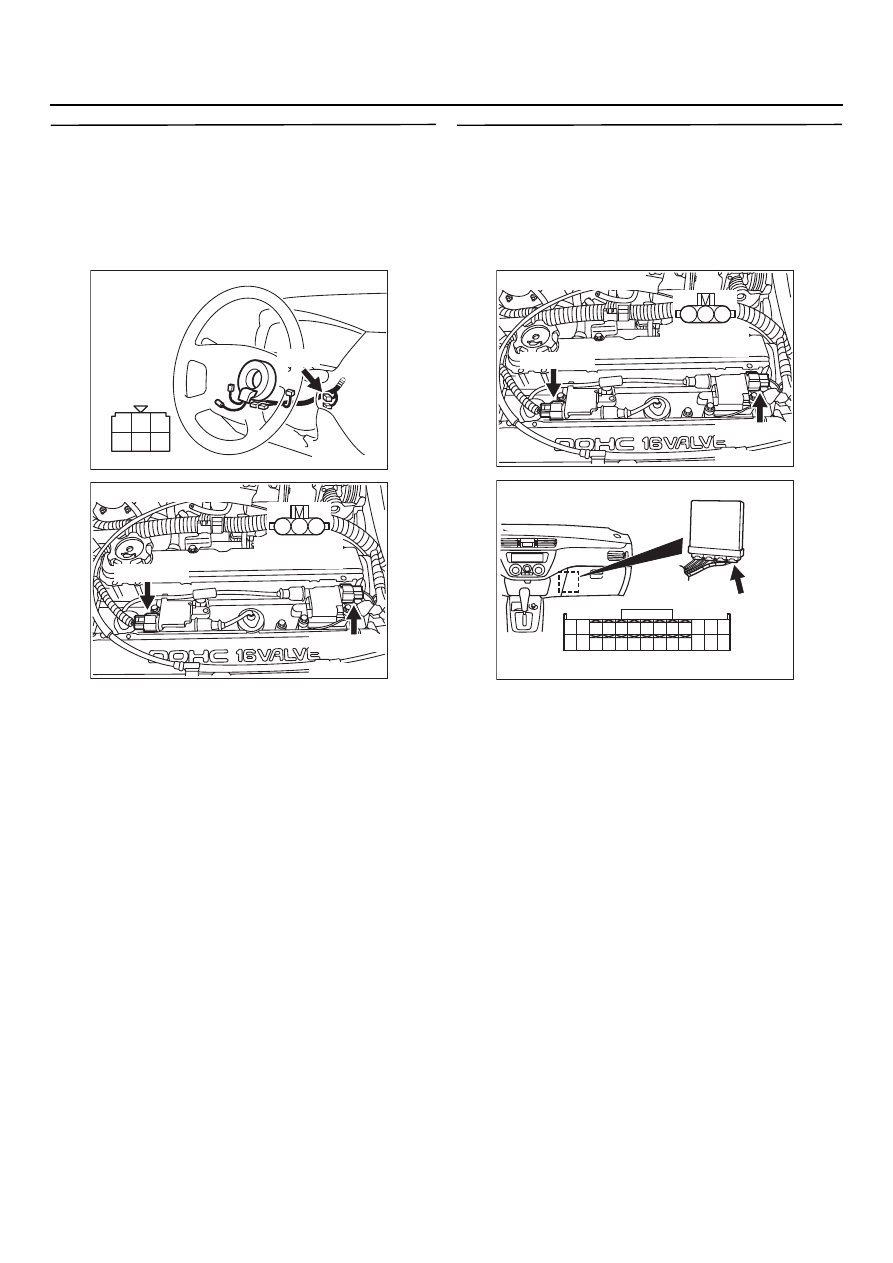

ЭТАП 14. Проверьте жгут между разъёмом
CO201 (контакт № 2) выключателя зажигания
и разъёмом BO104 (контакт № 1) катушки
зажигания, а также между разъёмом CO201
(контакт № 2) катушки зажигания и
разъёмом BO113 (контакт № 1) катушки
зажигания

NOTE: Перед проверкой жгута проверьте
промежуточные раъёмы A13, C27, C212
и C210 и отремонтируйте, если нужно.

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Отремонтируйте.

ЭТАП 15. Проверьте жгут между разъёмом
BO113 (контакт № 3) катушки зажигания
и разъёмом CO123 (контакт № 23) блока
управления двигателем, а также O между
разъёмом BO104 (контакт № 3) катушки
зажигания и разъёмом CO123 (контакт № 10)
блока управления двигателем

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Отремонтируйте.

1

2

3

4

5

6

AK302350

Разъём: CO201

C@201

AB

Разъём со стороны жгута

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK302352

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

Разъём со стороны жгута
