13B

-304

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

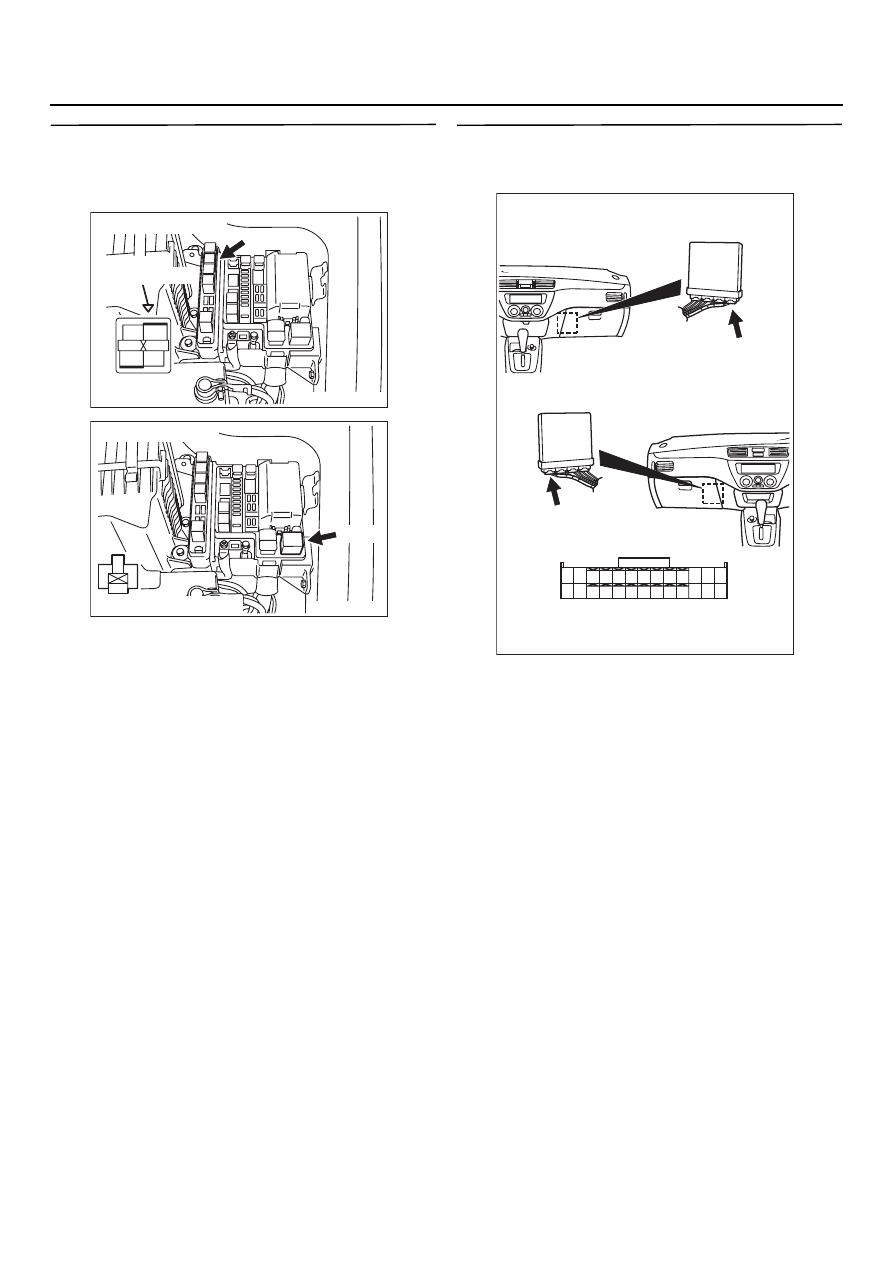

ЭТАП 11. Проверьте жгут между разъёмом
ВO16Х (контакт № 4

*1

 или № 1

*2

) реле

системы управления и разъёмом AO09X
(контакт № 1) реле вентилятора

NOTE: Перед проверкой жгутов проверьте

промежуточные разъёмы A13

*1

 или C111

*1

и C12

*1

 или C134

*2

 и, если нужно.

отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом A@09X (контакт № 3) реле
вентилятора и "массой" кузова.

•

Проверьте цепь "массы"
на предмет повреждения.

НЕТ :

Отремонтируйте.

ЭТАП 12. Проверка электрического
разъёма: Разъём СO123 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Отремонтируйте или замените.

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301211

3

1

2

4

AB

Разъём: AO09X

A@09X

Разъём со стороны жгута

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-305

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

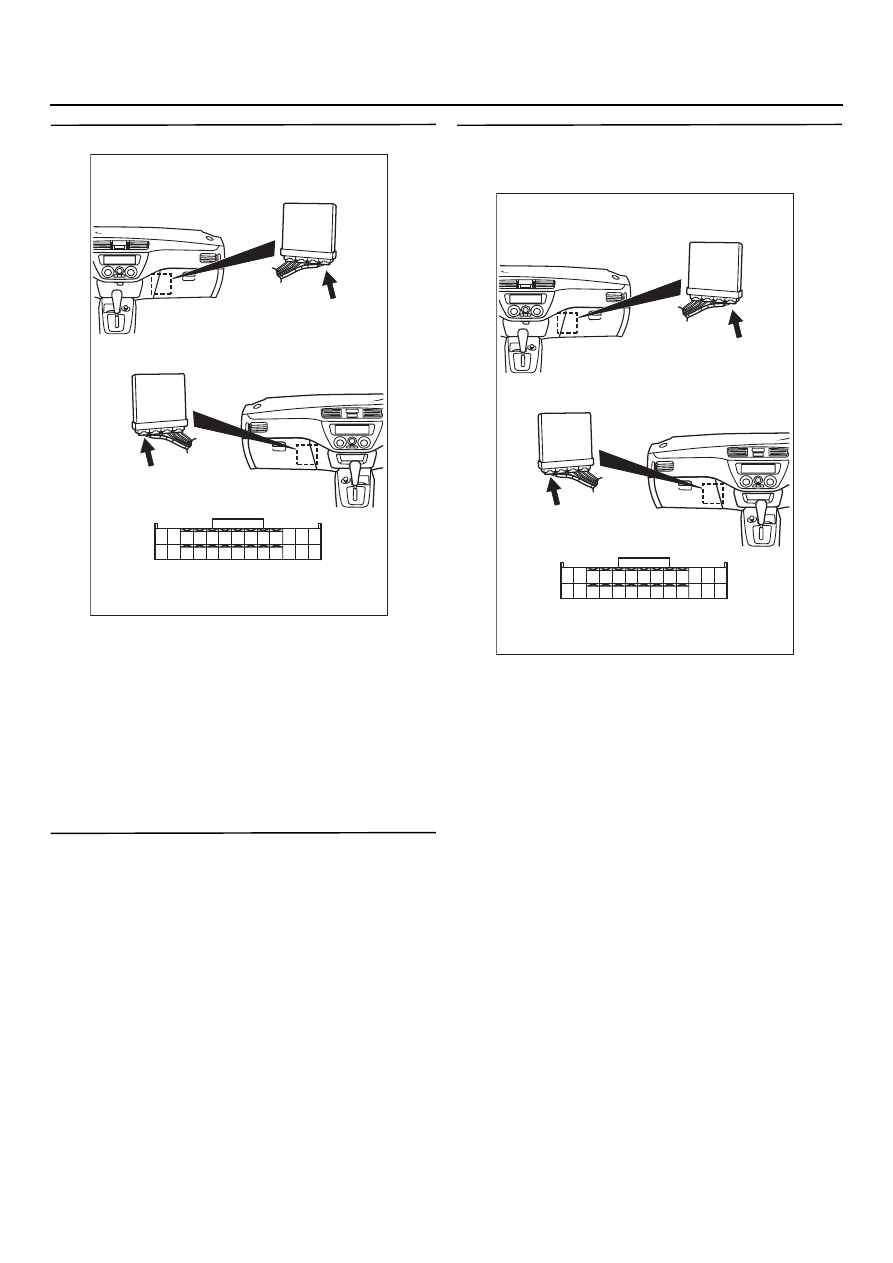

ЭТАП 13. Проверка привода вентилятора

•

Отсоедините разъём С@123 блока
управления двигателем.

•

Положение ключа зажигания: "ON"
(включено)

НОРМА: Двигатель вентилятора
работает

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14.

НЕТ :

Переходите к Этапу 15.

ЭТАП 14. Проверка исполнительных
устройств при помощи тестера MUTOII/III

•

См. справочную таблицу по проверке
исполнительных устройств,

CTP.13A-369

.

a. Позиция 21: Контроллер вентилятора

системы охлаждения

НОРМА: Двигатель вентилятора
работает

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

ЭТАП 15. Измерение напряжения на
контактах разъёма CO123 блока управления
двигателем

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 21
и "массой".

НОРМА: 4,9

−

 5,1 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Переходите к Этапу 18 .

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-306

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

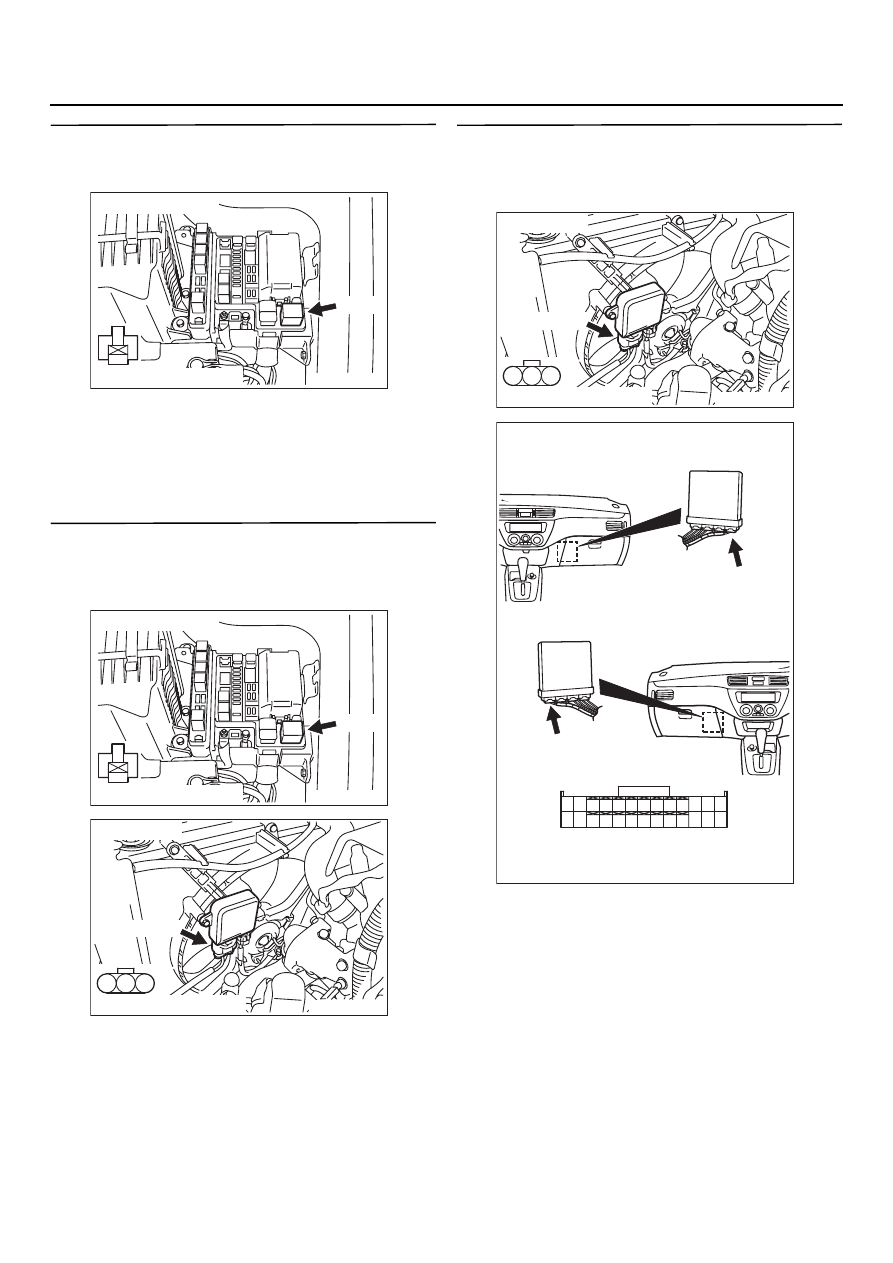

ЭТАП 16. Проверка жгута между разъёмом
AO09X (контакт № 4) реле вентилятора
и аккумуляторной батареей

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17.

НЕТ :

Отремонтируйте.

ЭТАП 17. Проверка жгута между разъёмом
AO09X (контакт № 2) реле вентилятора
и контактом № 3 разъёма AO18 контроллера
вентилятора

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Замените двигатель вентилятора и
контроллер.

НЕТ :

Отремонтируйте.

ЭТАП 18. Проверьте жгут между разъёмом
AO18 (контакт № 3) контроллера
вентилятора и контактом № 21 разъёма
CO123 блока управления двигателем

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

A13

*1

, C111

*2

 и отремонтируйте, если нужно.

•

Проверьте цепь сигнала (вывод) на предмет
короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Замените двигатель вентилятора
и контроллер.

НЕТ :

Отремонтируйте.

AK301211

3

1

2

4

AB

Разъём: AO09X

A@09X

Разъём со стороны жгута

AK301211

3

1

2

4

AB

Разъём: AO09X

A@09X

Разъём со стороны жгута

AK301207

1

2

3

AB

Разъём: AO18

A@18 (GR)

Разъём со стороны жгута

AK301207

1

2

3

AB

Разъём: AO18

A@18 (GR)

Разъём со стороны жгута

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-307

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 26: Система кондиционирования

ВКЛЮЧЕНИЕ В СХЕМУ

•

От контроллера системы кондициони@
рования напряжение аккумуляторной
батареи приходит на контакт № 45 блока
управления двигателем.

•

Коммутация питания осуществляется
вентилем блока управления двигателем
(контакт № 8), при включении которого
включается обмотка реле компрессора
системы кондиционирования.

НАЗНАЧЕНИЕ

•

При замыкании выключателя системы
кондиционирования сигнал включённого
состояния системы от контроллера системы
кондиционирования приходит на блок
управления двигателем. В соответствии
с этим сигналом блок управления
двигателем регулирует реле компрессора
системы кондиционирования.

•

Сигнал о включении системы кондициони@
рования приходит на блок управления
двигателем, который включает реле
компрессора. Соответственно, напряжение
аккумуляторной батареи поступает на
электромагнитную муфту компрессора.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ компрессора.

•

Отказ системы кондиционирования.

•

Обрыв или короткое замыкание в цепи
управления компрессором или плохой
контакт в разъёме.

•

Отказ блока управления двигателем.

1

4 5 6

8 9

7

2 3

10

14

19

22

17

15

18

20

16

13

12

23 24 25 26

21

11

34

33

32

36

35

37

42

45

31

39

38

46

40 41

43 44

AK401389

B@R

P

Блок управления двигателем

45

8

Реле компрессора
системы кондиционирования

Контроллер системы

кондиционирования

Цепь системы кондиционирования

 C@123

(MU801824)

C@125

(MU801822)

AB

Цветовая кодировка проводов
B : Черный     LG : Бледно@зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый
