13B

-296

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 12. Проверка жгута между разъёмом
CO220 (контакт № 2) реле 2
электробензонасоса и разъёмом DO16
(контакт № 5) электробензонасоса

NOTE: Перед проверкой вышеуказанного жгута

проверьте промежуточные разъёмы C215

*1

,

C212

*2

, C120

*2

, и D18 и, если нужно,

отремонтируйте.

•

Проверьте цепь выхода на предмет
обрыва/короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Отремонтируйте.

ЭТАП 13. Проверка жгута между разъёмом
CO222 (контакт № 1) реле 1
электробензонасоса и разъёмом CO220
(контакт № 3) реле 2 электробензонасоса

•

Проверьте цепь питания на предмет
обрыва/короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Отремонтируйте.

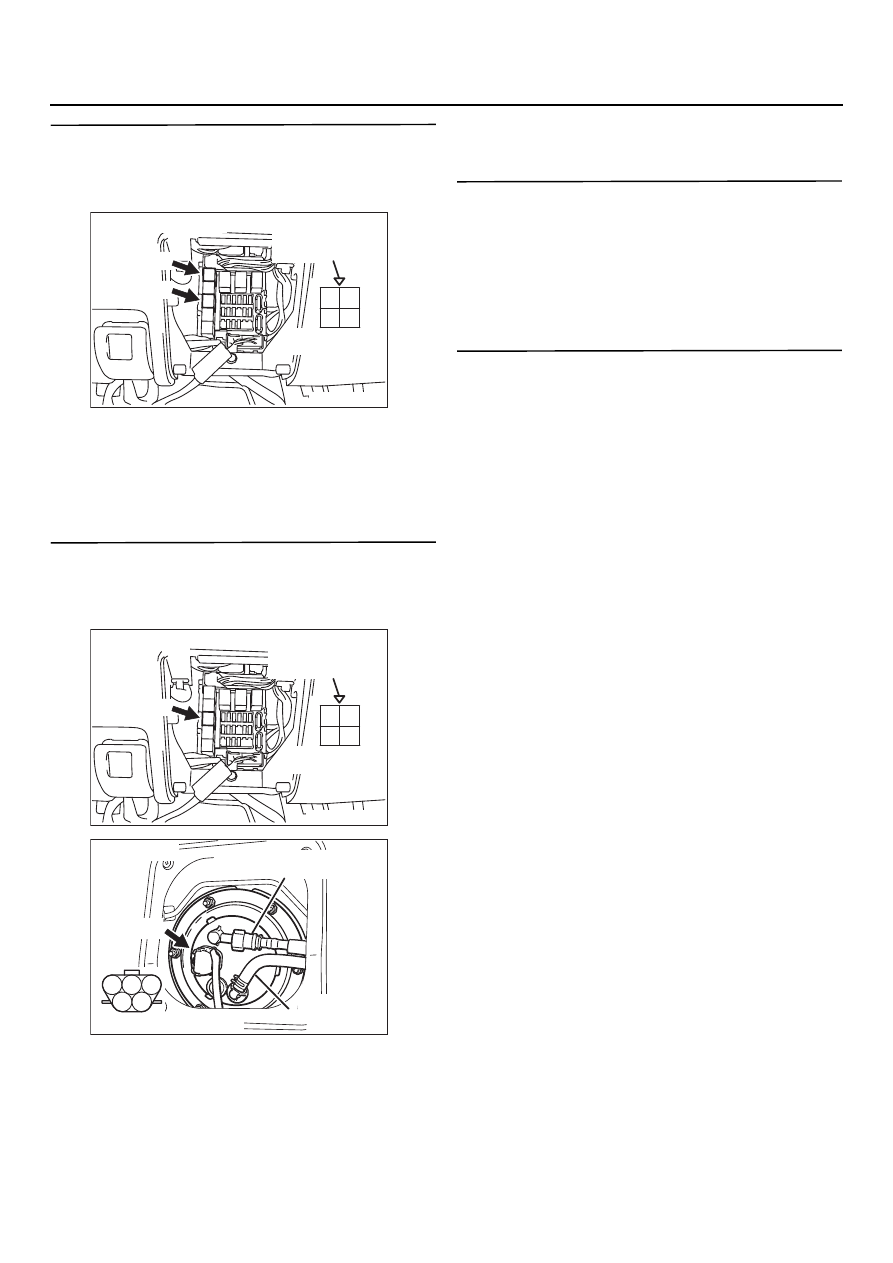

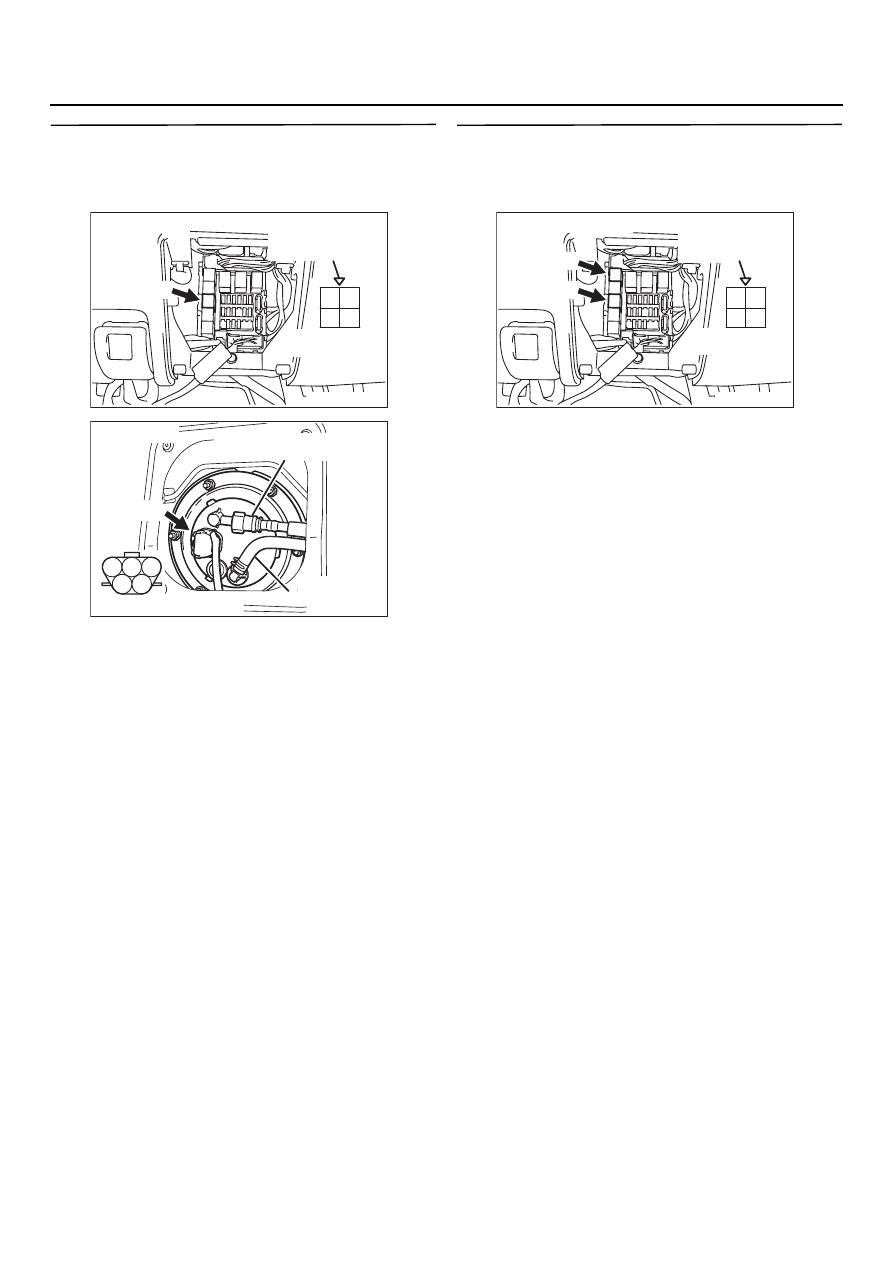

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

AK301240AB

Нагнетательная (подающая)
топливная магистраль

Шланг
топливного бака

1

2

3

4

5

Разъём со стороны жгута

D@16 (GR)

Разъём: DO16

AK301208

2 1

3

4

AB

C@220

C@222

Треугольные метки
монтажной коробки

Разъёмы: CO220, CO222

Разъём
со стороны жгута

13B

-297

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 14. Проверьте жгут между разъёмом
CO201 (контакт № 2) выключателя зажигания
и контактом № 1 разъёма CO222 реле 1
электробензонасоса

NOTE: Перед проверкой жгута проверьте
промежуточный разъём C210 и, если нужно,
отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Отремонтируйте.

ЭТАП 15. Проверьте жгут между разъёмом
CO201 (контакт № 2) выключателя зажигания
и контактом № 1 разъёма CO220 реле 2
электробензонасоса

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте.

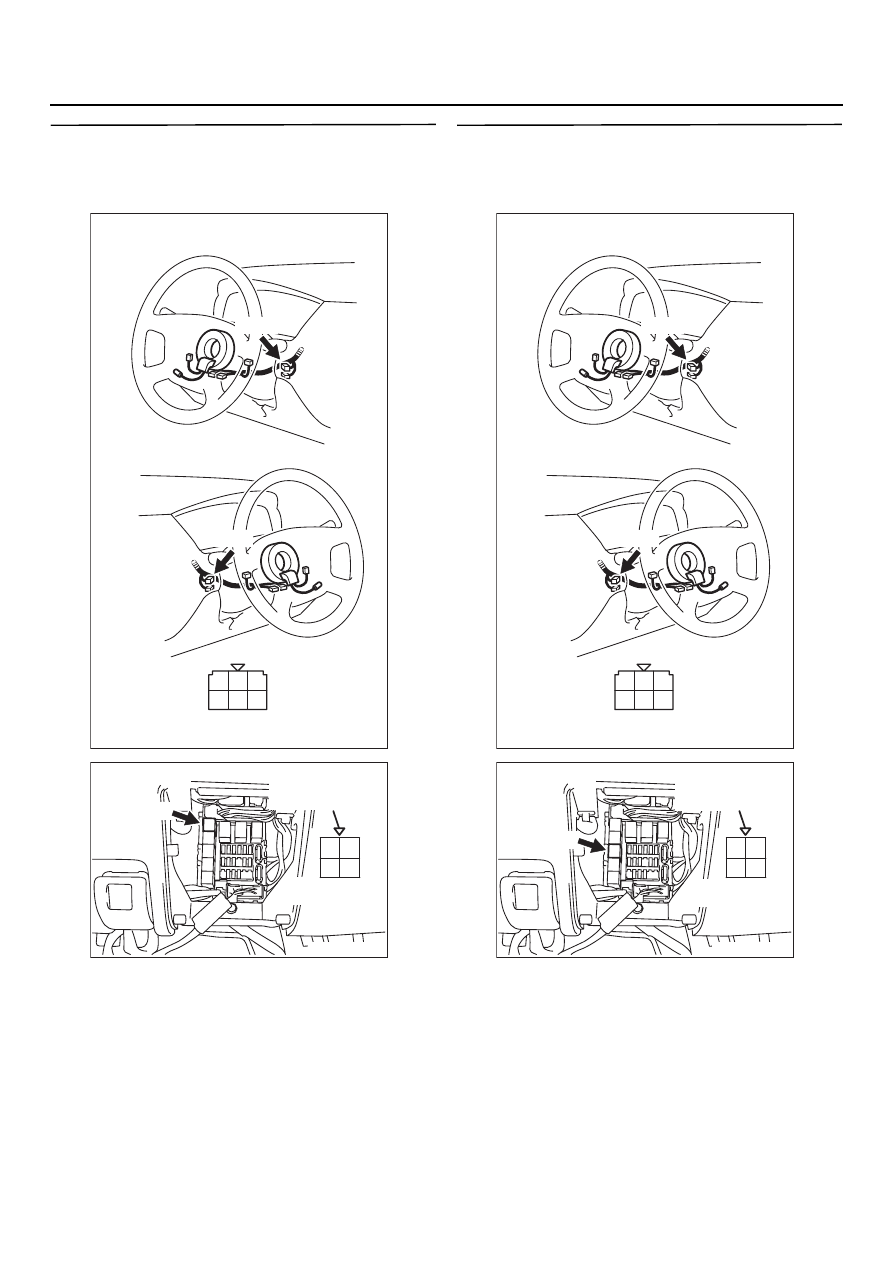

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301209

2 1

3

4

AB

C@222

Треугольные метки
монтажной коробки

Разъём: CO222

Разъём
со стороны жгута

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

13B

-298

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 16. Проверка жгута между разъёмом
CO220 (контакт № 4) реле 2
электробензонасоса и разъёмом CO123
(контакт № 22) блока управления
двигателем

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C14

*1

 или C136

*2

, C212 и, если нужно,

отремонтируйте.

•

Проверьте цепь "массы" на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Отремонтируйте.

ЭТАП 17. Измерение сопротивления
на контактах разъёма DO16
электробензонасоса

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 4
и "массой".

НОРМА: 2 Ом или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Проверьте промежуточный разъём D@18
и, если нужно, отремонтируйте. Если
промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом D@16 (контакт № 4)
электробензонасоса и "массой" кузова.

•

Проверьте цепь "массы" на
предмет обрыва и повреждения.

ЭТАП 18. Проверка жгута между разъёмом
CO222 (контакт № 2) реле 1
электробензонасоса

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C27

*1

 или C115

*2

, C209 и, если нужно,

отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

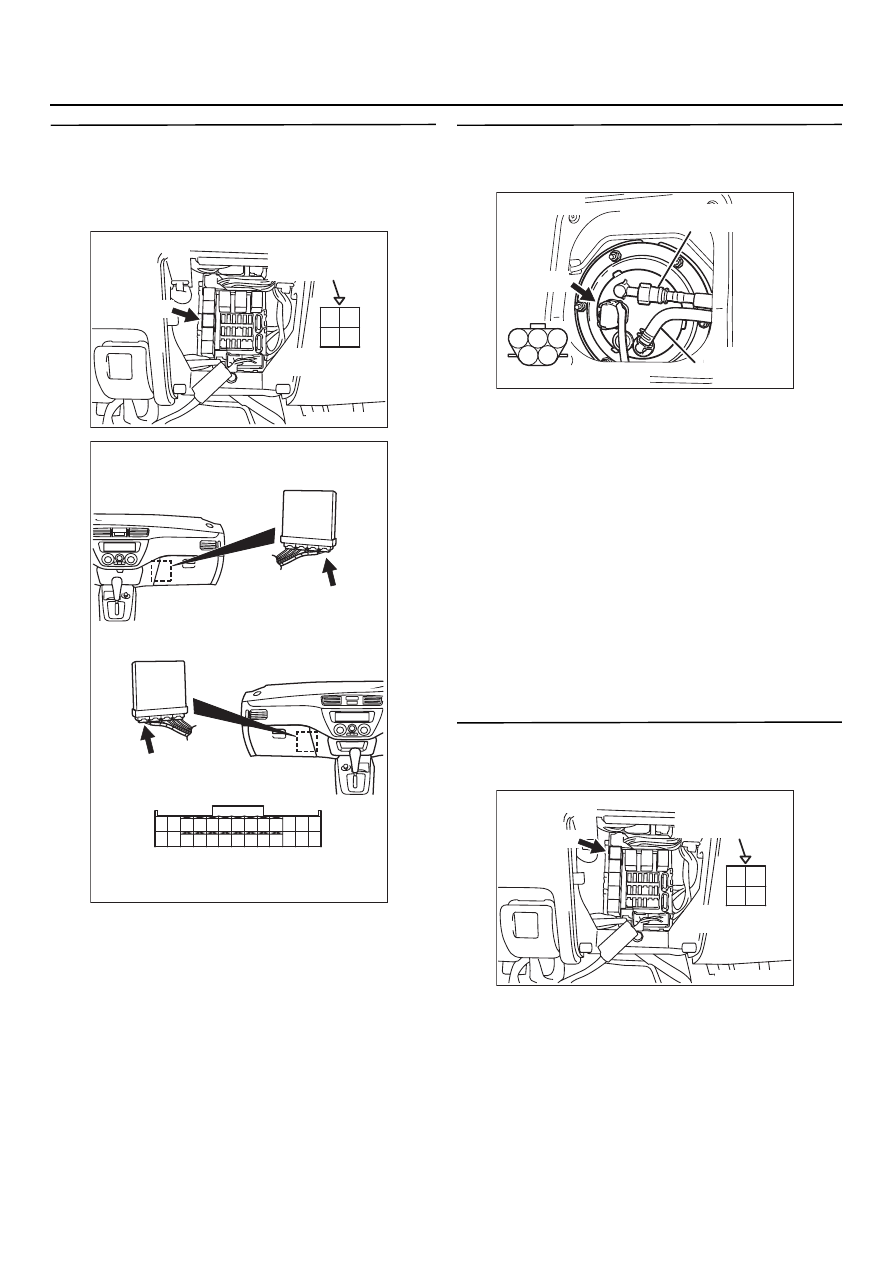

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301240AB

Нагнетательная (подающая)
топливная магистраль

Шланг
топливного бака

1

2

3

4

5

Разъём со стороны жгута

D@16 (GR)

Разъём: DO16

AK301209

2 1

3

4

AB

C@222

Треугольные метки
монтажной коробки

Разъём: CO222

Разъём
со стороны жгута

13B

-299

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 19. Проверка жгута между разъёмом
CO222 (контакт № 1) реле 1
электробензонасоса и разъёмом CO220
(контакт № 3) реле 2 электробензонасоса

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Отремонтируйте.

ЭТАП 20. Проверка жгута между разъёмом
CO220 (контакт № 2) реле 2
электробензонасоса и разъёмом DO16
(контакт № 5) электробензонасоса

NOTE: Перед проверкой вышеуказанного жгута

проверьте промежуточные разъёмы C215

*1

,

C212

*2

, C120

*2

, и D18 и, если нужно,

отремонтируйте.

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 21 .

НЕТ :

Отремонтируйте.

ЭТАП 21. Проверка собственно
электробензонасоса

•

Проверьте собственно электробензонасос
(См.

CTP.13C-2

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Замените электробензонасос.

ЭТАП 22. Проверка исполнительных
устройств при помощи тестера MUTOII/III

•

См. справочную таблицу по проверке
исполнительных устройств,

CTP.13B-340

.

a. Позиция 07: Электробензонасос

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

AK301208

2 1

3

4

AB

C@220

C@222

Треугольные метки
монтажной коробки

Разъёмы: CO220, CO222

Разъём
со стороны жгута

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

AK301240AB

Нагнетательная (подающая)
топливная магистраль

Шланг
топливного бака

1

2

3

4

5

Разъём со стороны жгута

D@16 (GR)

Разъём: DO16
