13B

-292

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

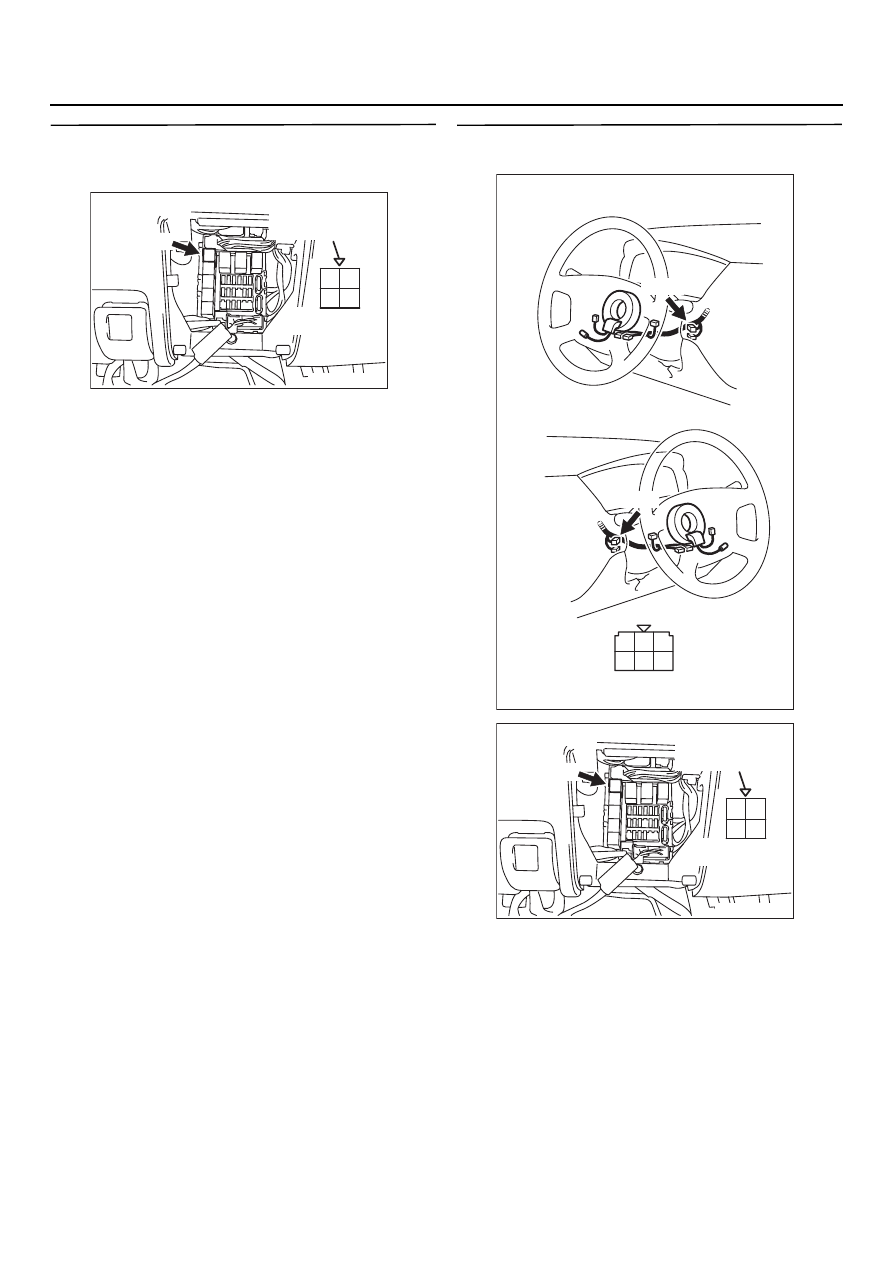

ЭТАП 4. Измерение напряжения
на контактах разъёма CO222 разъёма реле 1
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка электрического разъёма:
Разъём CO201 выключателя зажигания

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём C@210

и, если нужно, отремонтируйте. Если
промежуточные разъёмы исправны,
то проверьте и отремонтируйте жгут
между разъёмом C@222 (контакт № 1)
реле 1 электробензонасоса и разъёмом
C@201 (контакт № 2) выключателя
зажигания.

•

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301209

2 1

3

4

AB

C@222

Треугольные метки
монтажной коробки

Разъём: CO222

Разъём
со стороны жгута

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301209

2 1

3

4

AB

C@222

Треугольные метки
монтажной коробки

Разъём: CO222

Разъём
со стороны жгута

13B

-293

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

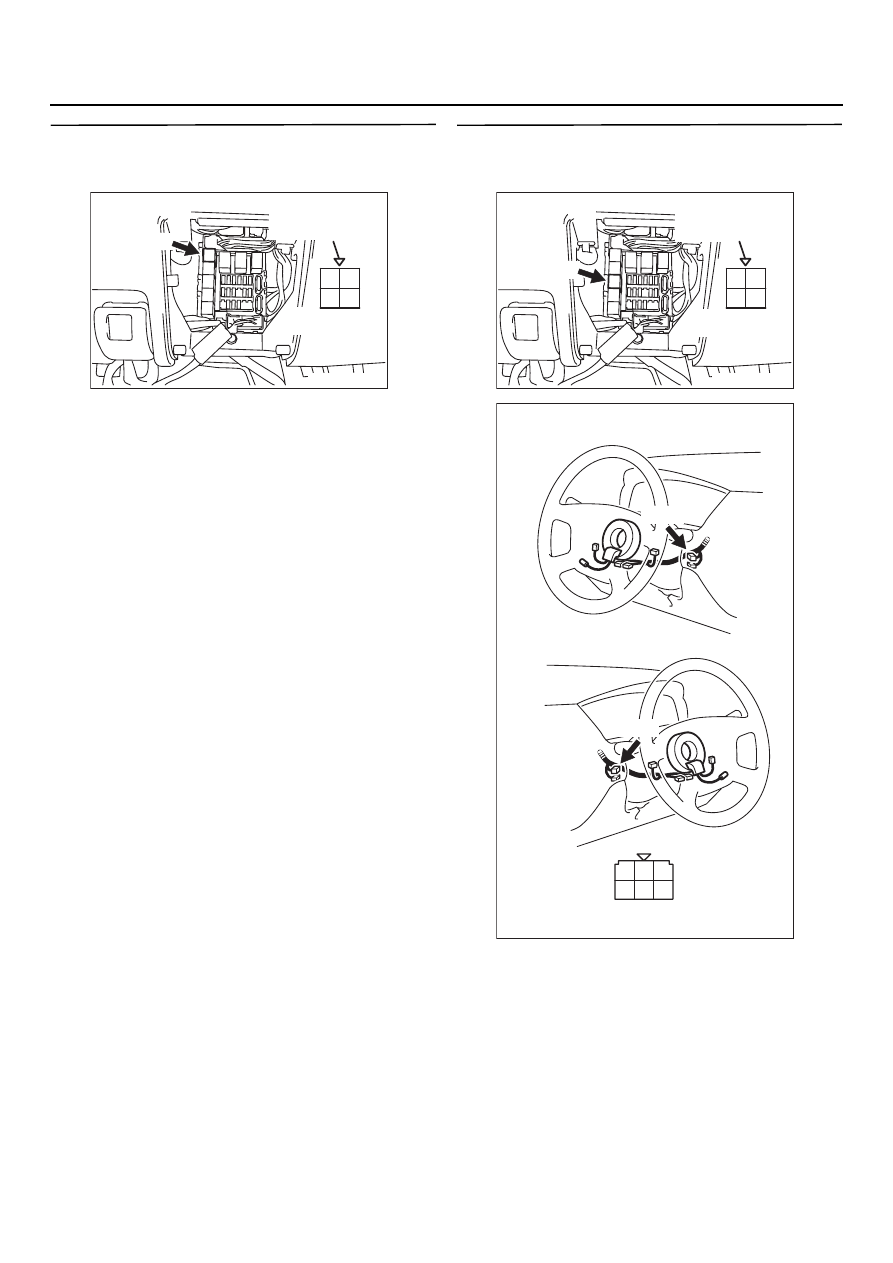

ЭТАП 6. Измерение напряжения
на контактах разъёма CO222 разъёма реле 1
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Напряжение между контактом № 2
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА

 Переходите к Этапу 7 .

НЕТ

 Проверьте промежуточные разъёмы

C@27

*1

 или C@115

*2

 и C@209, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте и
отремонтируйте жгут между разъёмом
C@222 (контакт № 2) реле 1
электробензонасоса и аккумуляторной
батареей.

•

Проверьте цепь питания на предмет

обрыва/короткого замыкания.

ЭТАП 7. Измерение напряжения на
контактах разъёма CO220 разъёма реле 2
электробензонасоса

•

Выньте реле и измерьте сопротивление со
стороны монтажной коробки.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

AK301209

2 1

3

4

AB

C@222

Треугольные метки
монтажной коробки

Разъём: CO222

Разъём
со стороны жгута

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

13B

-294

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

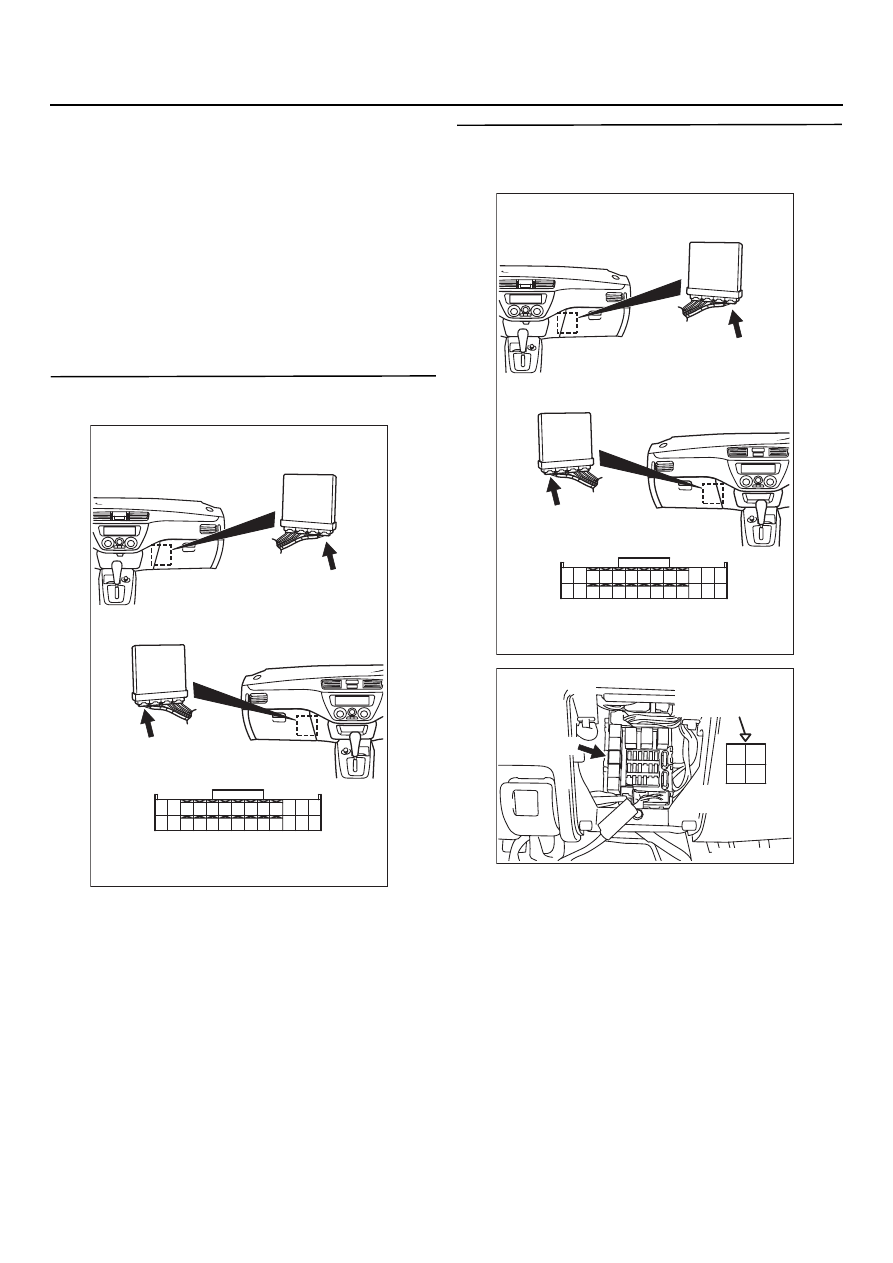

ДА :

Переходите к Этапу 8 .

НЕТ :

Проверьте промежуточный разъём
C@210 и, если нужно, отремонтируйте.
Если промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом C@201 (контакт № 2)
выключателя зажигания и разъёмом
C@220 (контакт № 1) реле 2
электробензонасоса.

•

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

ЭТАП 8. Проверка электрического разъёма:
Разъём СO123 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 9. Измерение напряжения
на контактах разъёма CO123 блока
управления двигателем

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 22
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301210

2 1

3

4

AB

C@220

Треугольные метки
монтажной коробки

Разъём: CO220

Разъём
со стороны жгута

13B

-295

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

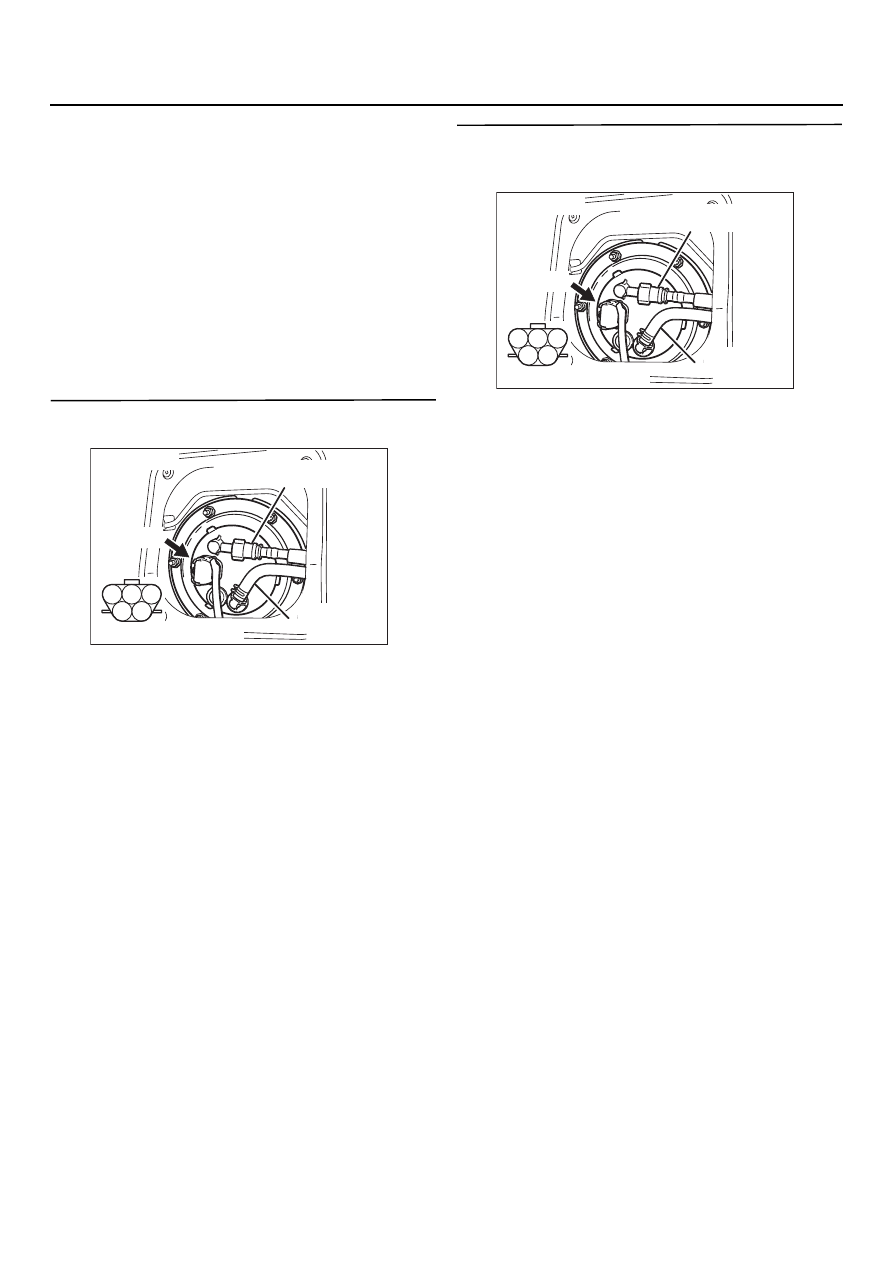

ДА :

Переходите к Этапу 10 .

НЕТ :

Проверьте промежуточные разъёмы

C@14

*1

 или C@136

*2

 и C@212, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте и
отремонтируйте жгут между разъёмом
C@220 (контакт № 4) реле (2)
электробензонасоса и разъёмом C@123
(контакт № 22) блока управления
двигателем.

•

Проверьте цепь "массы"
на предмет обрыва / короткого
замыкания.

ЭТАП 10. Проверка электрического
разъёма: Разъём DO16 электробензонасоса

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 11. Измерение напряжения
на контактах разъёма DO16
электробензонасоса

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Используя перемычку, соедините контакт
№ 22 разъёма C@123 блока управления
и "массу".

•

Напряжение между контактом № 5
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Переходите к Этапу 12 .

AK301240AB

Нагнетательная (подающая)
топливная магистраль

Шланг
топливного бака

1

2

3

4

5

Разъём со стороны жгута

D@16 (GR)

Разъём: DO16

AK301240AB

Нагнетательная (подающая)
топливная магистраль

Шланг
топливного бака

1

2

3

4

5

Разъём со стороны жгута

D@16 (GR)

Разъём: DO16
