Mitsubishi Lancer / Lancer Wagon. Руководство - часть 857
13B
-260
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

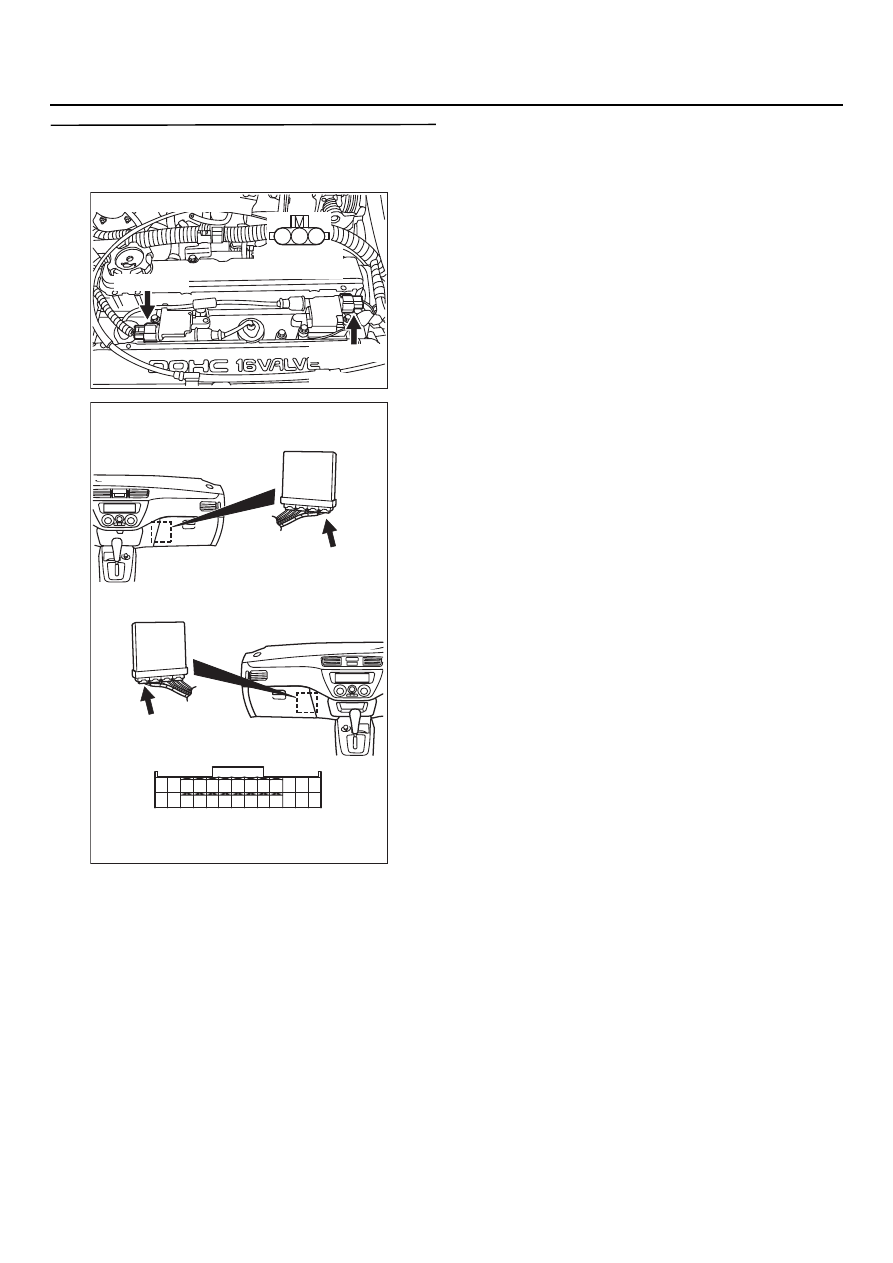

ЭТАП 7. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова
•
Проверьте цепь "массы" на предмет обрыва
и повреждения.
B: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
контактом № 3 (на каждой из катушек
зажигания) и разъёмом C@123 блока
управления двигателем.
•
Проверьте цепь сигнала на
предмет обрыва/короткого
замыкания или повреждения.
НЕТ :
Отремонтируйте.

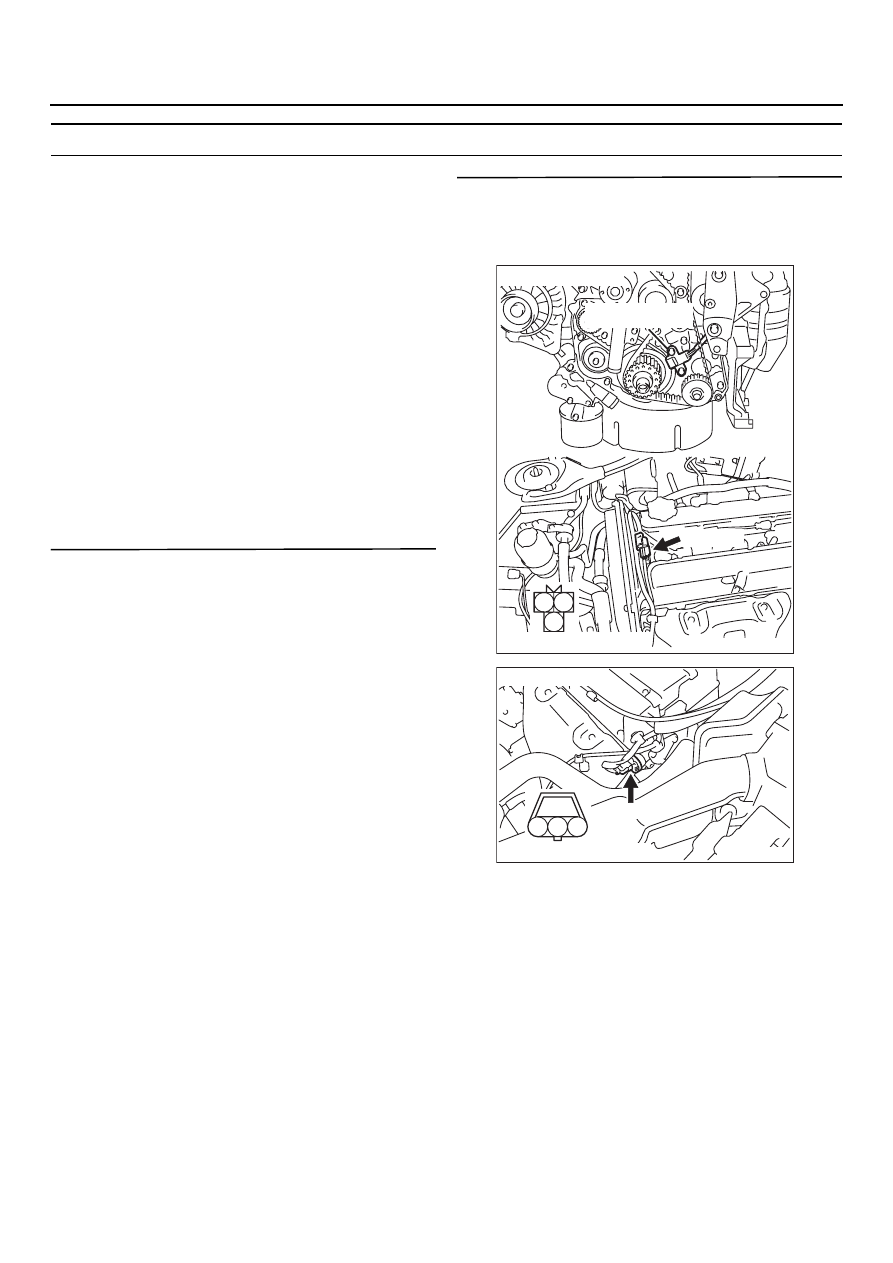

AK300308
1
2
3
AC
Разъём
со стороны жгута
B@113 (GR)
B@104 (GR)
Разъёмы: BO104, BO113
AK301228
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CO123
C@123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
C@123 (Y)
