Mitsubishi Lancer / Lancer Wagon. Руководство - часть 856

13B

-256

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 13: Ощущение удара или вибрации при ускорении

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Неисправность возможно вызвана утечкой
напряжения при его росте во время
ускорения.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность системы зажигания.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2.

ЭТАП 2. Проверка электрического разъёма:
Разъёмы BO104 и BO113 катушек зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем.

НЕТ :

Переходите к Этапу 4.

ЭТАП 4. Проверка свечи зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5.

НЕТ :

Замените свечу зажигания.

ЭТАП 5. Проверка высоковольтного провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6.

НЕТ :

Замените высоковольтный провод.

ЭТАП 6. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. Группу 16, "Система зажигания",
"Операции технического обслуживания,
выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Замените катушку зажигания.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

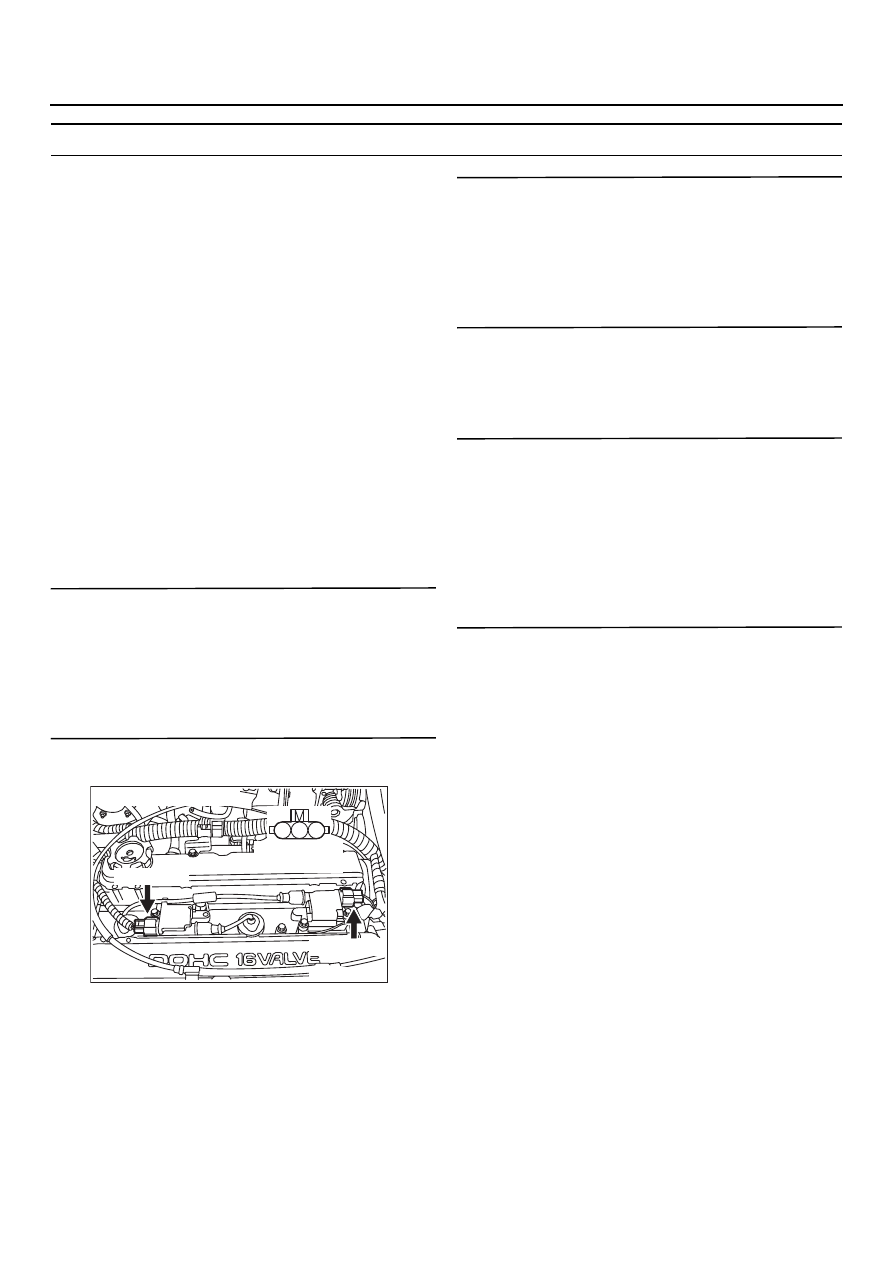

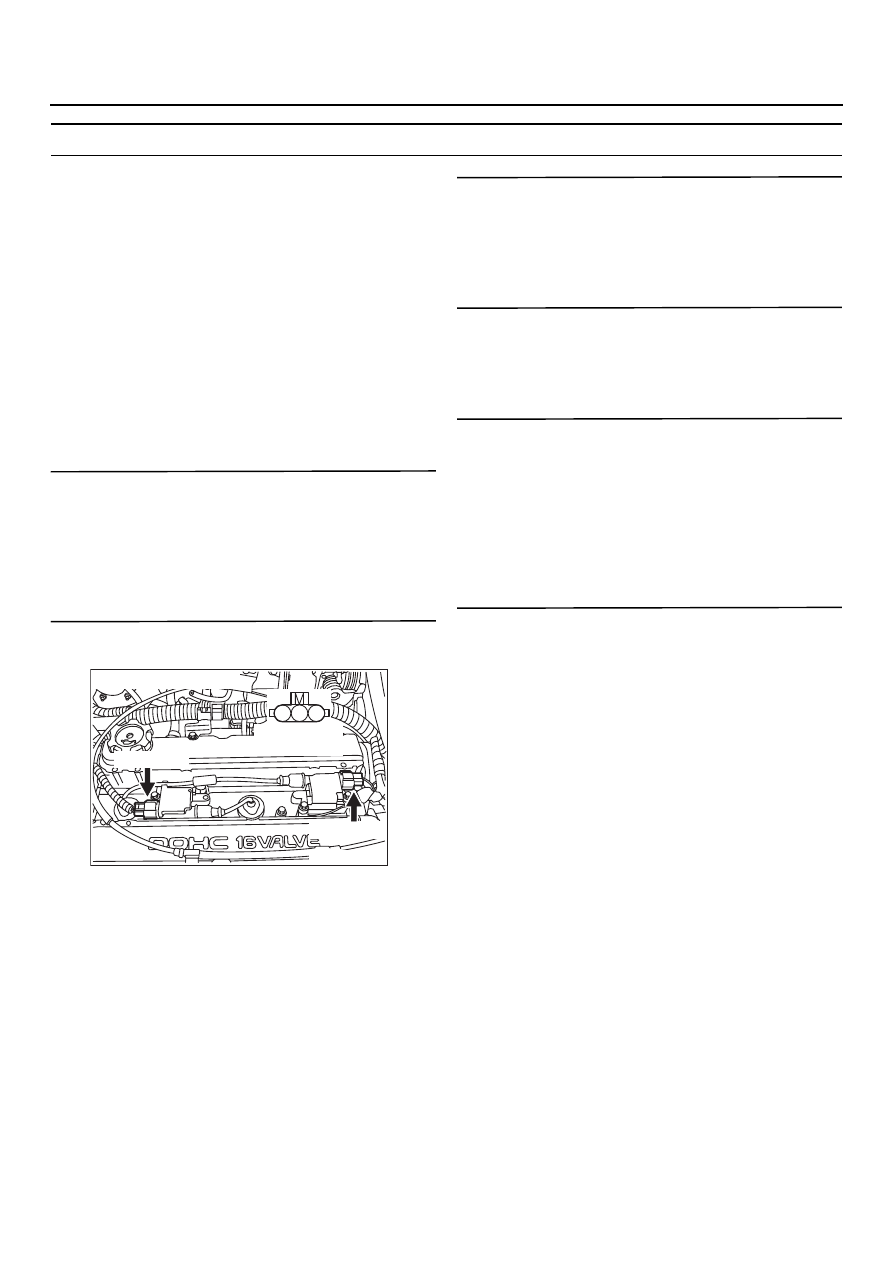

Разъёмы: BO104, BO113

13B

-257

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 7. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 (на каждой из катушек
зажигания) и разъёмом C@123 блока
управления двигателем.

•

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

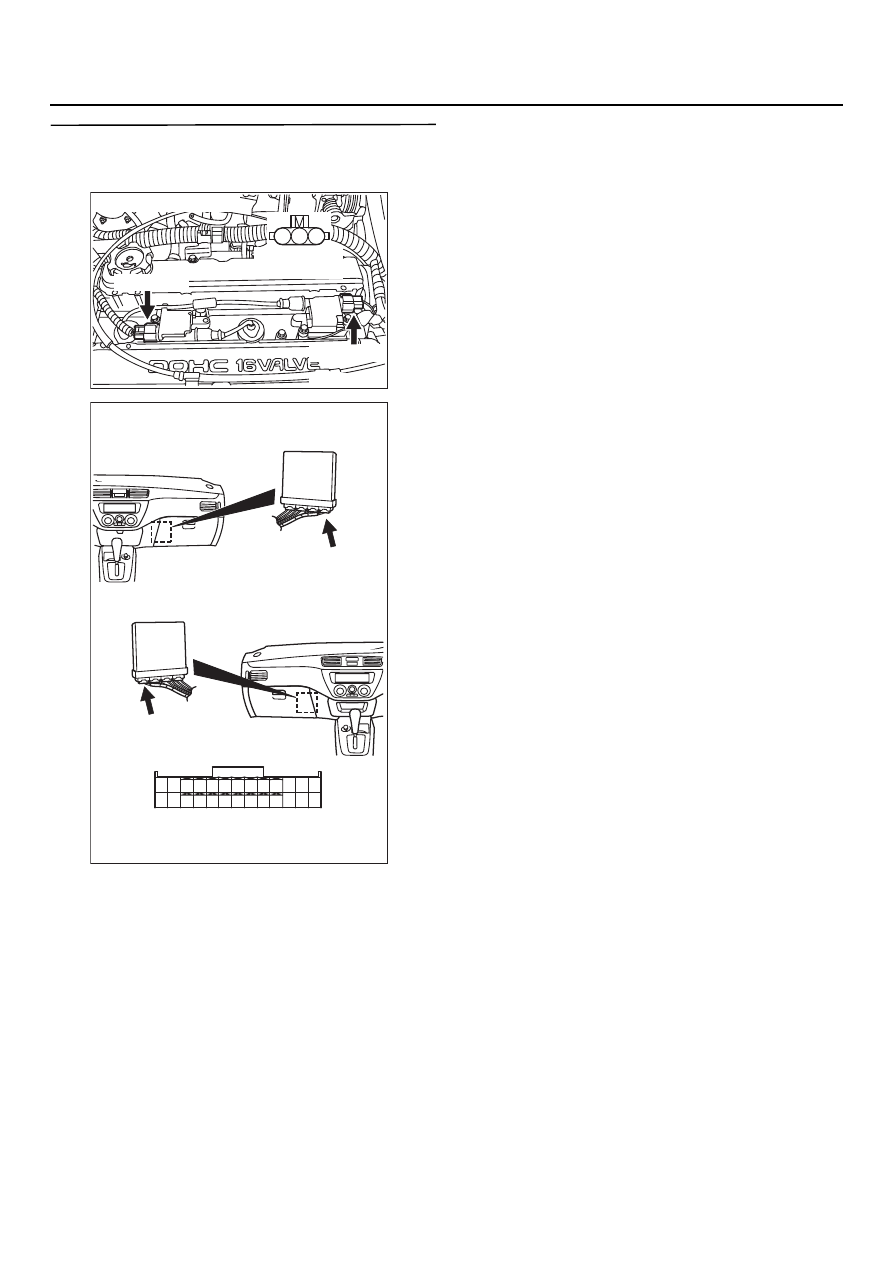

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-258

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 14: Ощущение удара или вибрации при замедлении

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Неисправность, возможно, вызвана
нехваткой воздуха на впуске из@за сбоя
в работе регулятора холостого хода.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ регулятора холостого хода.

•

Загрязнение проточной части корпуса
дроссельной заслонки.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2.

ЭТАП 2. Проверка звука работы привода
регулятора холостого хода

•

Проверьте звук работы привода регулятора
холостого хода (См.

CTP.13B-369

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3.

НЕТ :

Проверьте цепь привода регулятора
холостого хода (См. Код № P0505,

CTP.13B-180

).

ЭТАП 3. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 14: Датчик положения

дроссельной заслонки

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проверьте цепь датчика положения
дроссельной заслонки (См. код P0120,

CTP.13B-59

).

ЭТАП 4. Проверьте дроссельный патрубок
(загрязнение проточной части возле
заслонки)

B: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем.

НЕТ :

Промойте дроссельный патрубок
(проточную часть возле заслонки)
(См.

CTP.13B-358

).

13B

-259

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 15: Детонация

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
контура подавления детонационного
сгорания, неправильно подобранное
калильное число свечи зажигания или иные
причины.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ датчика детонации.

•

Отказ контура подавления детонационного
сгорания.

•

Неисправность системы зажигания.

•

Неисправная свеча зажигания.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2.

ЭТАП 2. Проверка электрического разъёма:
Разъёмы BO104 и BO113 катушек зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3.

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Проверьте цепь датчика детонации
(См. Код № P0325,

CTP.13B-140

).

НЕТ :

Переходите к Этапу 4.

ЭТАП 4. Проверка свечи зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5.

НЕТ :

Замените свечу зажигания.

ЭТАП 5. Проверка высоковольтного провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6.

НЕТ :

Замените высоковольтный провод.

ЭТАП 6. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. Группу 16, "Система зажигания",
"Операции технического обслуживания,
выполняемые непосредственно на
автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7.

НЕТ :

Замените катушку зажигания.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113
