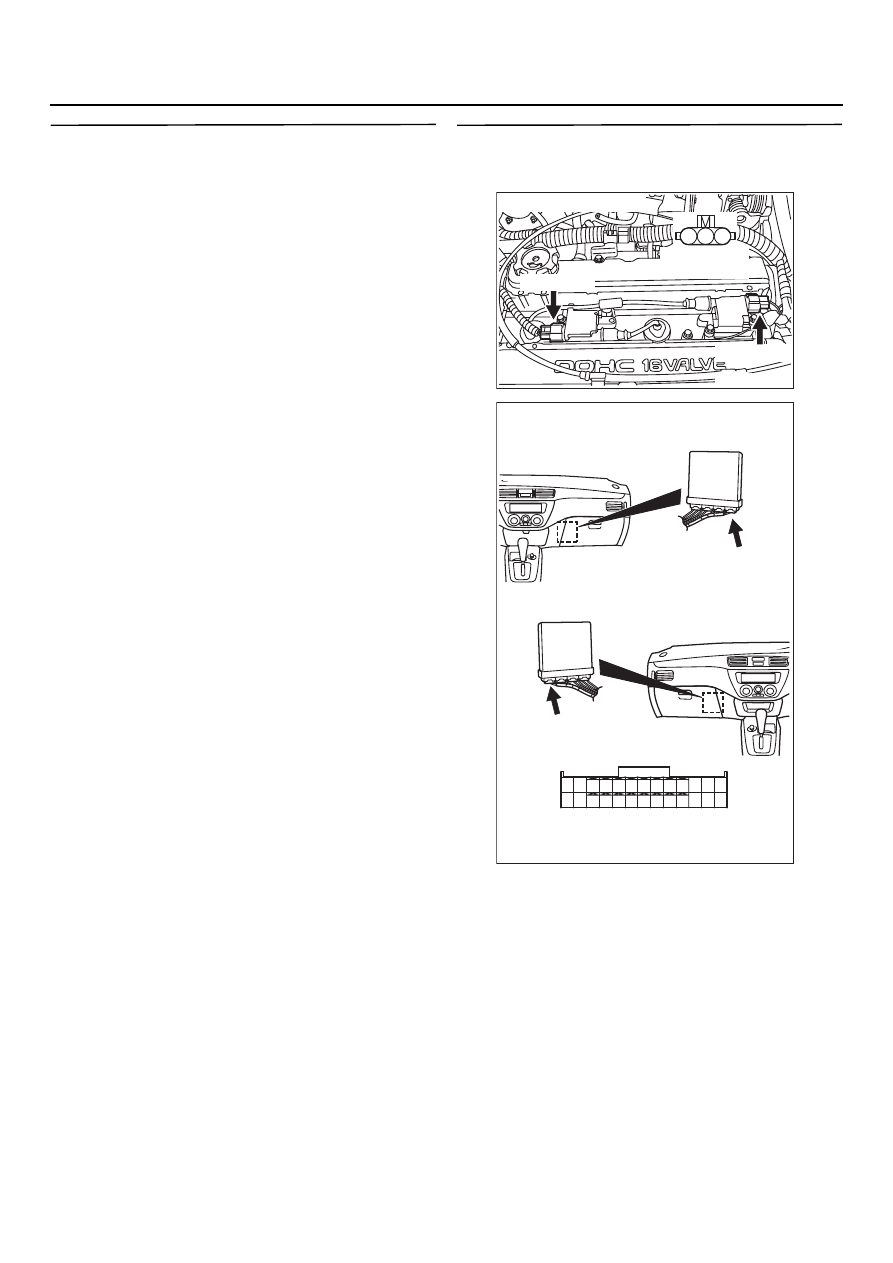

13B

-248

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 9. Проверка собственно катушки
зажигания

•

Проверьте катушку зажигания (См. главу 16,
"Система зажигания", "Операции,
выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Замените катушку зажигания.

ЭТАП 10. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 (на каждой из катушек
зажигания) и разъёмом C@123 блока
управления двигателем.

•

Проверьте цепь сигнала на
предмет обрыва/короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-249

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 10: Двигатель останавливается во время замедления движения

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Двигатель может глохнуть при замедлении
из@за недостатка воздуха на впуске,
неправильного состава смеси, вызванного
сбоем в работе системы рециркуляции
или по иным причинам.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ регулятора холостого хода.

•

Неисправность системы зажигания.

•

Отказ системы снижения токсичности
отработавших газов.

•

Загрязнение проточной части корпуса
дроссельной заслонки.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2.

ЭТАП 2. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 14: Датчик положения

дроссельной заслонки

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Проверьте цепь датчика положения
дроссельной заслонки (См. код P0120,

CTP.13B-59

).

ЭТАП 3. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 45: Положение привода

регулятора холостого хода

НОРМА: При замедлении привод
регулятора холостого хода уменьшает
подачу воздуха на 0

−

 2 шага (обороты

двигателя не ниже 1000).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проверьте цепь привода регулятора
холостого хода (См. Код № P0505,

CTP.13B-180

).

ЭТАП 4. Проверка собственно
электромагнитного клапана системы
рециркуляции (EGR)

•

Проверьте электромагнитный клапан
системы рециркуляции (см. главу 17,
"Система понижения токсичности",
"Система рециркуляции",

CTP.17-20

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Замените электровакуумный клапан
EGR.

ЭТАП 5. Проверка собственно клапана
рециркуляции (EGR)

•

Проверьте клапан системы рециркуляции
(См. главу 17, "Система понижения
токсичности", "Система рециркуляции",

CTP.17-18

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6.

НЕТ :

Замените клапан системы EGR.

ЭТАП 6. Проверьте дроссельный патрубок
(загрязнение проточной части возле
заслонки)

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7.

НЕТ :

Промойте дроссельный патрубок
(проточную часть возле заслонки)
(См.

CTP.13B-358

).

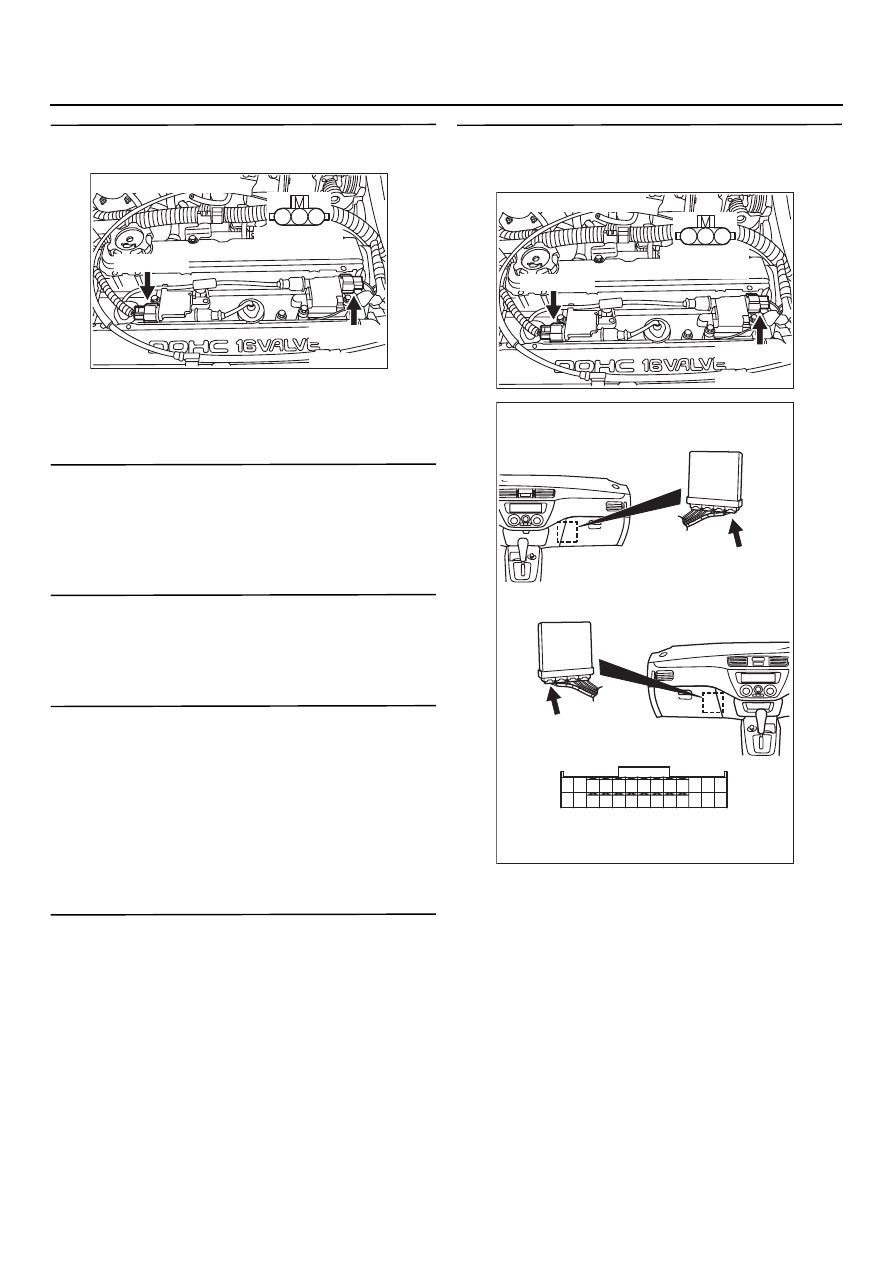

13B

-250

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 7. Проверка электрического разъёма:
Разъёмы BO104 и BO113 катушек зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 8. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем.

НЕТ :

Переходите к Этапу 9.

ЭТАП 9. Проверка свечи зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10.

НЕТ :

Замените свечу зажигания.

ЭТАП 10. Проверка высоковольтного
провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11.

НЕТ :

Замените высоковольтный провод.

ЭТАП 11. Проверка собственно катушки
зажигания

•

Проверьте катушку зажигания (См. главу 16,
"Система зажигания", "Операции,
выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Замените катушку зажигания.

ЭТАП 12. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 (на каждой из катушек
зажигания) и разъёмом C@123 блока
управления двигателем.

•

Проверьте цепь сигнала на
предмет обрыва/короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

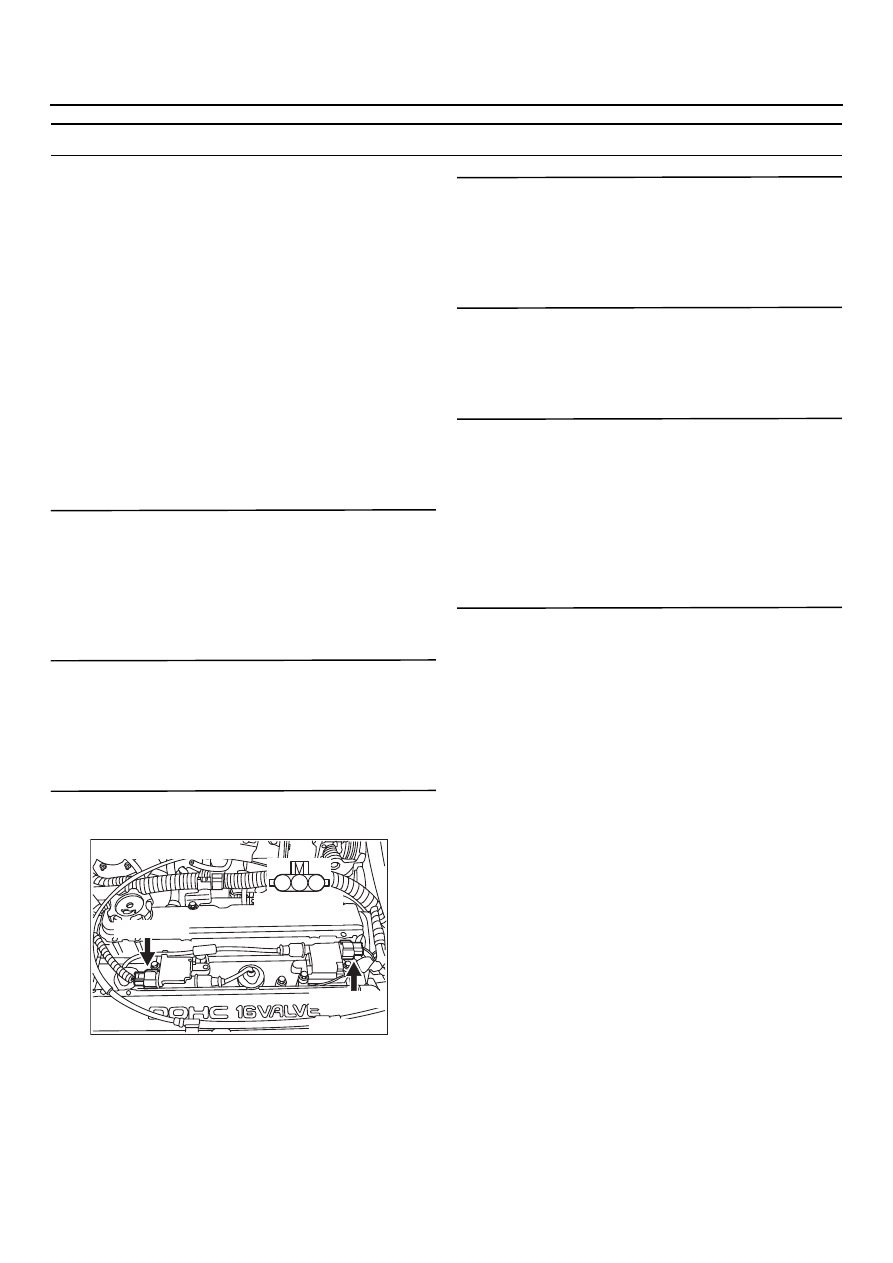

13B

-251

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Процедура проверки 11: Двигатель не набирает обороты

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
в цепи зажигания, в системе подачи топлива
и т.п.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность системы зажигания.

•

Неисправность системы подачи топлива.

•

Проскок ремня ГРМ.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2.

ЭТАП 2. Проверьте положение меток
в приводе ГРМ

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3.

НЕТ :

Исправьте положение меток.

ЭТАП 3. Проверка электрического разъёма:
Разъёмы BO104 и BO113 катушек зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 4. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9.

НЕТ :

Переходите к Этапу 5.

ЭТАП 5. Проверка свечи зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Замените свечу зажигания.

ЭТАП 6. Проверка высоковольтного провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7.

НЕТ :

Замените высоковольтный провод.

ЭТАП 7. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. Группу 16, "Система зажигания"

−



Операции технического обслуживания,
выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8.

НЕТ :

Замените катушку зажигания.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113
