13B

-244

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

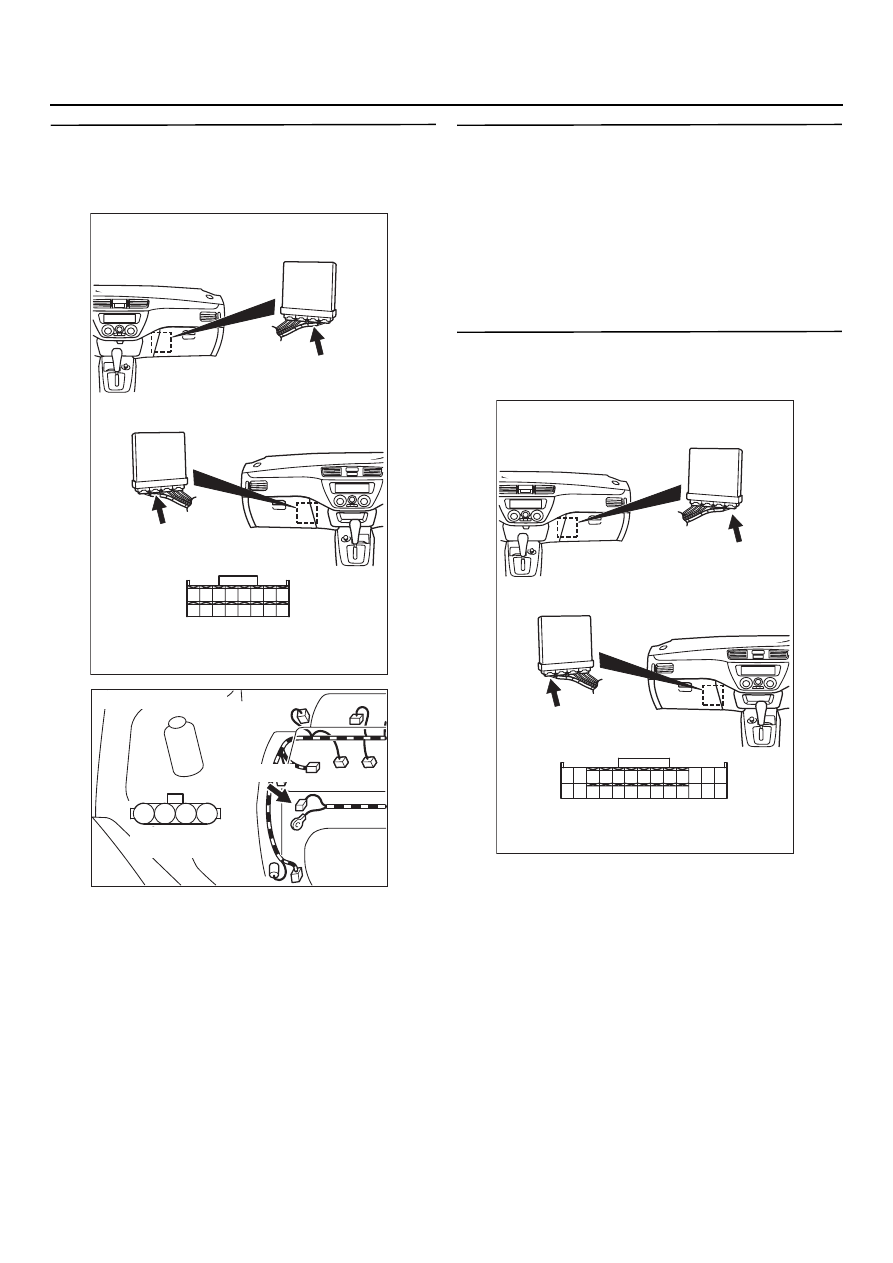

ЭТАП 18. Проверьте жгут между разъёмом
CO125 (контакт № 41) блока управления
двигателем и контактом № 4 разъёма BO26
генератора

NOTE: Перед проверкой жгута проверьте
промежуточный разъём B18 и, если нужно,
отремонтируйте.

•

Проверьте цепь выхода на предмет
короткого замыкания или повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

ЭТАП 19. Проверка наличия признаков
неисправности.

B: Признак неисправности поOпрежнему

присутствует?
ДА :

Замените генератор.

НЕТ :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

ЭТАП 20. Измерение напряжения
на контактах разъёма CO123 блока
управления двигателем

•

Измерьте напряжение на контактах разъёма
блока управления двигателем.

•

Двигатель: В режиме холостого хода.

•

Выключатель системы кондиционирования:
Включено (компрессор включен)

•

Напряжение между контактом № 24
и "массой".

НОРМА:

Не более 1 В (когда компрессор

находится под небольшой нагрузкой)

Напряжение системы (когда компрессор

работает с большой нагрузкой)

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 21 .

НЕТ :

Проверьте цепь сигнала системы
кондиционирования (См. "Процедура
проверки 27",

CTP.13B-310

).

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

AK301234

M

2

1

3

4

AB

Разъём
со стороны жгута

Разъём: BO26

B@26 (GR)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-245

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

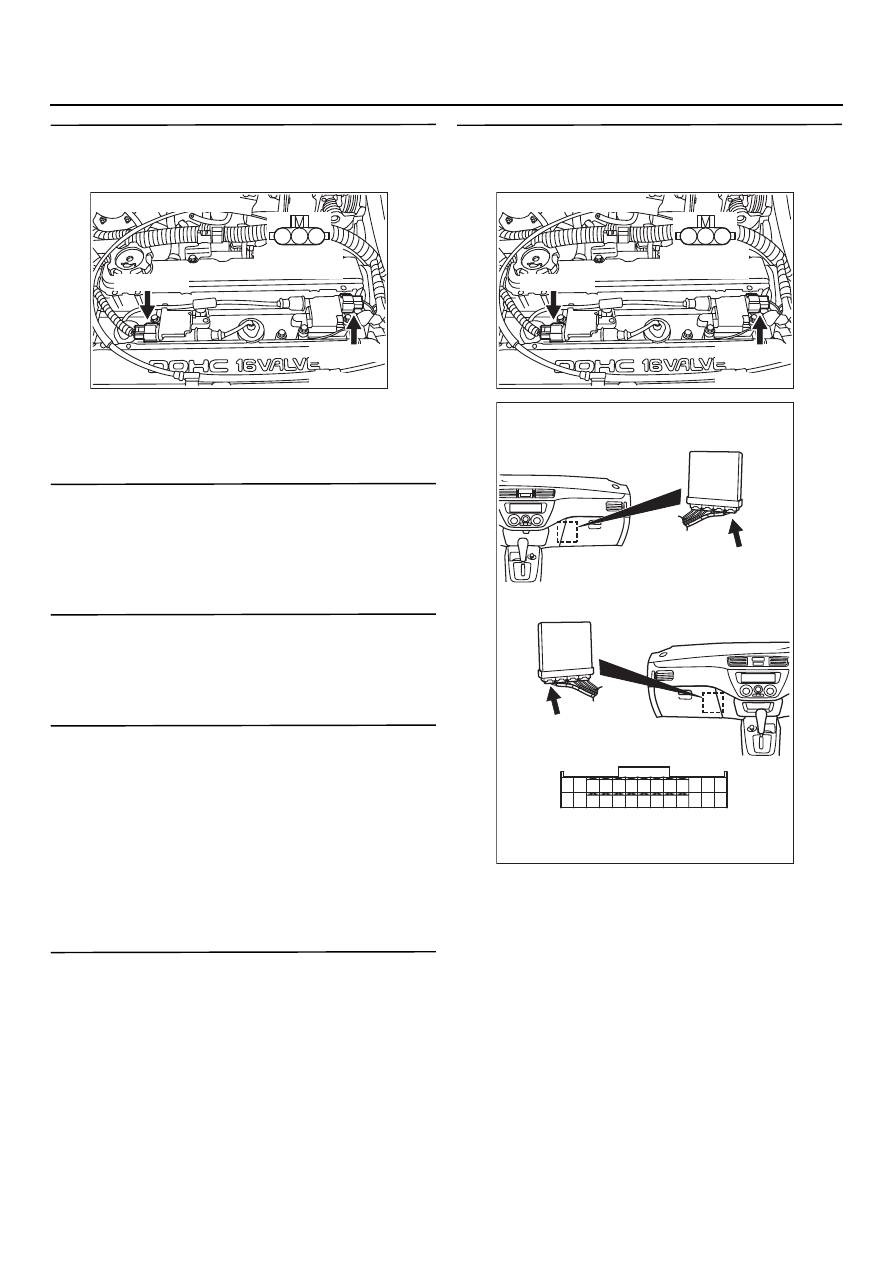

ЭТАП 21. Проверка электрического
разъёма: Разъёмы BO104 и BO113 катушек
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22.

НЕТ :

Отремонтируйте или замените.

ЭТАП 22. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 27.

НЕТ :

Переходите к Этапу 23.

ЭТАП 23. Проверка свечи зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 24.

НЕТ :

Замените свечу зажигания.

ЭТАП 24. Проверка высоковольтного
провода.

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Вопрос: Результаты проверки

удовлетворительны?
ДА :

Переходите к Этапу 25.

НЕТ :

Замените высоковольтный провод.

ЭТАП 25. Проверка собственно катушки
зажигания.

•

Проверьте катушку зажигания (См. главу 16,
"Система зажигания", "Операции,
выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 26 .

НЕТ :

Замените катушку зажигания.

ЭТАП 26. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет
короткого замыкания или повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 (на каждой из катушек
зажигания) и разъёмом C@123 блока
управления двигателем.

•

Проверьте цепь сигнала на
предмет обрыва/короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-246

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 27. Проверка факела распыла
форсунки

•

Проверьте факел распыла каждой форсунки
(См.

CTP.13B-368

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 28 .

НЕТ :

Замените форсунку.

ЭТАП 28. Проверка компрессии

•

Проверьте компрессию (См. главу 11C,
"Операции, выполняемые непосредственно
на автомобиле",

CTP.11C-13

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 29 .

НЕТ :

Отремонтируйте.

ЭТАП 29. Проверка собственно
электромагнитного клапана продувки
адсорбера

•

Проверьте собственно электромагнитный
клапан продувки (См. главу 17, "Система
понижения токсичности

−

 Система

улавливания паров топлива ",

CTP.17-14

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 30 .

НЕТ :

Замените электромагнитный клапан
управления продувкой абсорбера.

ЭТАП 30. Проверка собственно
электромагнитного клапана системы
рециркуляции (EGR)

•

Проверьте электромагнитный клапан
системы рециркуляции (См. главу 17,
"Система понижения токсичности",
"Система рециркуляции",

CTP.17-20

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 31 .

НЕТ :

Замените электровакуумный клапан
EGR.

ЭТАП 31. Проверка собственно клапана
рециркуляции (EGR)

•

Проверьте клапан системы рециркуляции
(См. главу 17, "Система понижения
токсичности", "Система рециркуляции",

CTP.17-18

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 32 .

НЕТ :

Замените клапан системы EGR.

ЭТАП 32. Проверка исполнительных
устройств при помощи тестера MUTOII/III

•

См. справочную таблицу по проверке
исполнительных устройств,

CTP.13B-340

.

a. Позиция 07: Электробензонасос

НОРМА: Должен быть слышен звук
работающего насоса.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 33 .

НЕТ :

Проверьте цепь электробензонасоса
(См. главу 24, "Процедура проверки",

CTP.13B-290

).

ЭТАП 33. Замена блока управления
двигателем

•

После замены блока управления двигателем
проверьте вновь наличие признаков
неисправности.

B: Признак неисправности поOпрежнему

присутствует?
ДА :

Проверьте качество топлива (возможно
присутствие воды, керосина и т.п.).

НЕТ :

Окончание проверки.

13B

-247

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

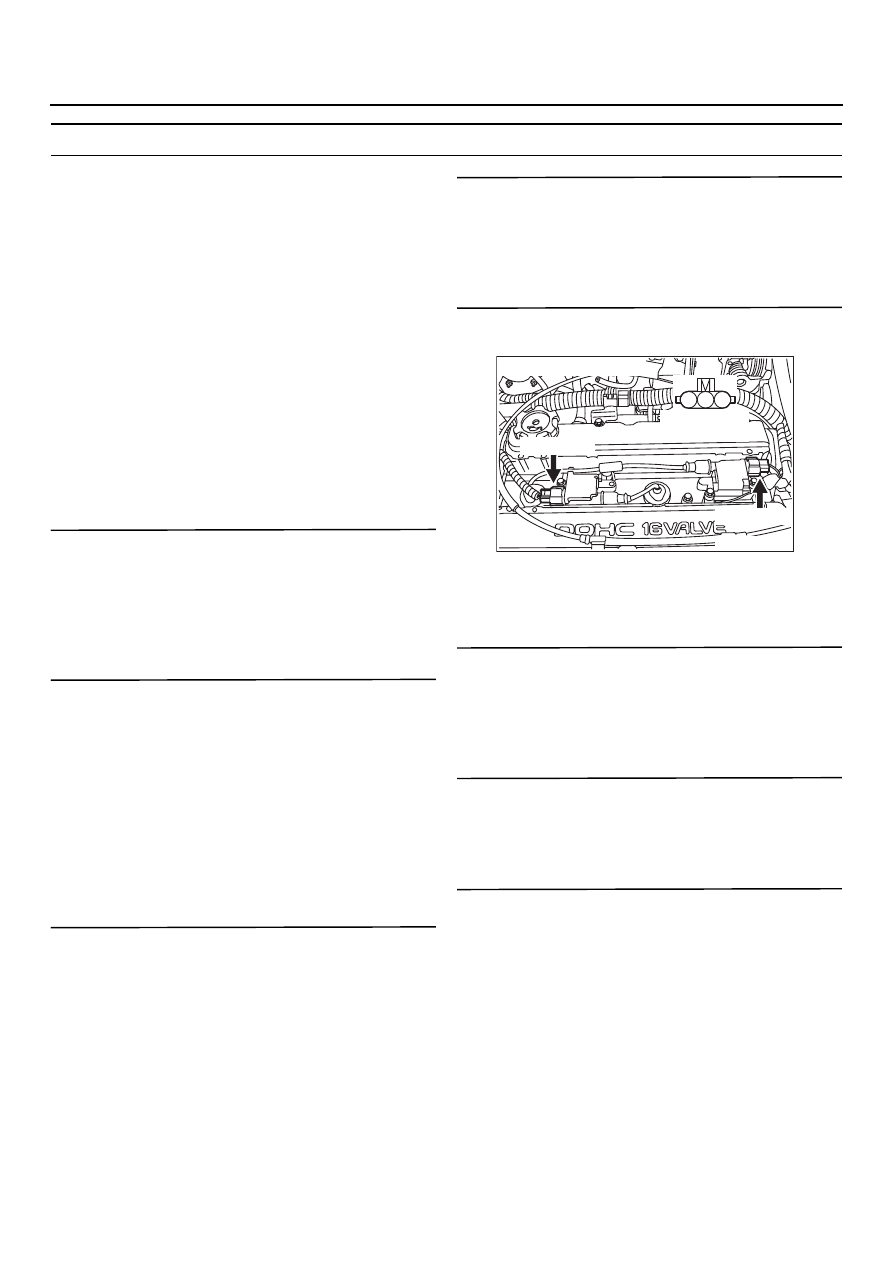

Процедура проверки 9: Двигатель останавливается при трогании с места

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Двигатель может глохнуть при трогании
с места из@за неисправной свечи,
неправильного состава смеси при нажатии
на педаль газа и по иным причинам.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность системы зажигания.

•

Неисправность системы впуска.

•

Неисправность системы нейтрализации ОГ.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTOII/III

B: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13B-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка собственно
электромагнитного клапана системы
рециркуляции (EGR)

•

Проверьте электромагнитный клапан
системы рециркуляции (Cм. главу 17,
"Система понижения токсичности",
"Система рециркуляции",

CTP.17-20

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Замените электровакуумный клапан
EGR.

ЭТАП 3. Проверка собственно клапана
рециркуляции (EGR)

•

Проверьте клапан системы рециркуляции
(См. главу 17, "Система понижения
токсичности", "Система рециркуляции",

CTP.17-18

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Замените клапан системы EGR.

ЭТАП 4. Проверьте поступление воздуха по
впускному шлангу и впускному коллектору

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Отремонтируйте.

ЭТАП 5. Проверка электрического разъёма:
Разъёмы BO104 и BO113 катушек зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 6. Проверка разряда с катушки
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем.

НЕТ :

Переходите к Этапу 7 .

ЭТАП 7. Проверка свечи зажигания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Замените свечу зажигания.

ЭТАП 8. Проверка высоковольтного провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Замените высоковольтный провод.

AK300308

1

2

3

AC

Разъём
со стороны жгута

B@113 (GR)

B@104 (GR)

Разъёмы: BO104, BO113
