Mitsubishi Lancer / Lancer Wagon. Руководство - часть 851
13B
-236
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>
ЭТАП 7. Проверка исполнительных
устройств при помощи тестера MUTOII/III
•
См. справочную таблицу по проверке
исполнительных устройств,
CTP.13B-340
.
a. Позиция 07: Электробензонасос
НОРМА: Должен быть слышен звук
работающего насоса.
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 8 .
НЕТ :
Проверьте цепь электробензонасоса
(См. "Процедура проверки 24,
CTP.13B-290
).
ЭТАП 8. Проверьте поступление воздуха по
впускному шлангу и впускному коллектору
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 9 .
НЕТ :
Отремонтируйте.
ЭТАП 9. Проверка звука работы форсунки
•
Проверьте звук работы форсунки при
прокручивании двигателя (См.
CTP.13B-368
).
B: Слышен ли звук работы?
ДА :
Переходите к Этапу 10 .
НЕТ :
Определите, на каком цилиндре
возникла неисправность с подачей
топлива.
(См. Код №. P0201: Цепь форсунки 1,
CTP.13B-105
).
(См. Код №. P0202: Цепь форсунки 2,
CTP.13B-110
).
(См. Код №. P0203: Цепь форсунки 3,
CTP.13B-115
).
(См. Код №. P0204: Цепь форсунки 4,
CTP.13B-120
).
ЭТАП 10. Проверьте положение меток
в приводе ГРМ
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 11 .
НЕТ :
Исправьте положение меток.

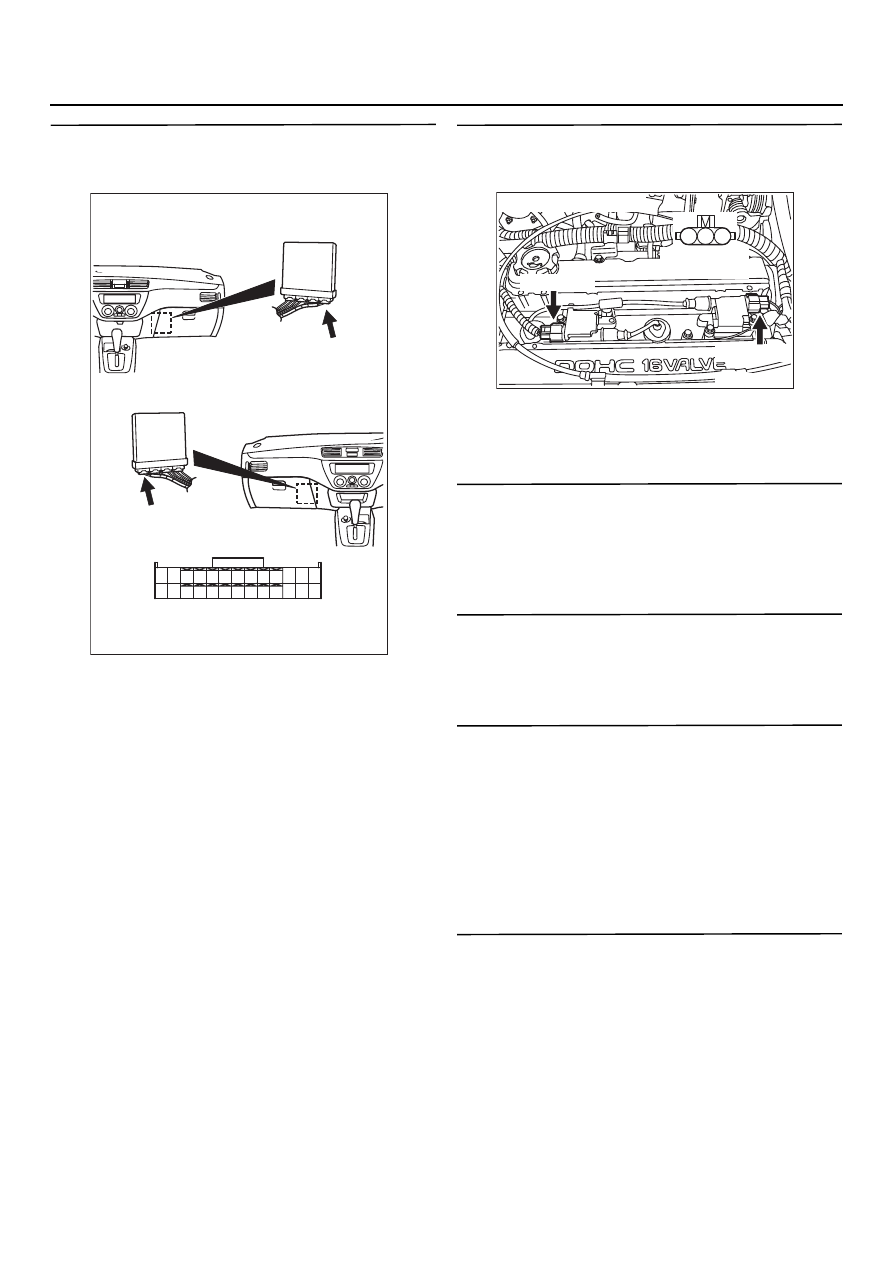

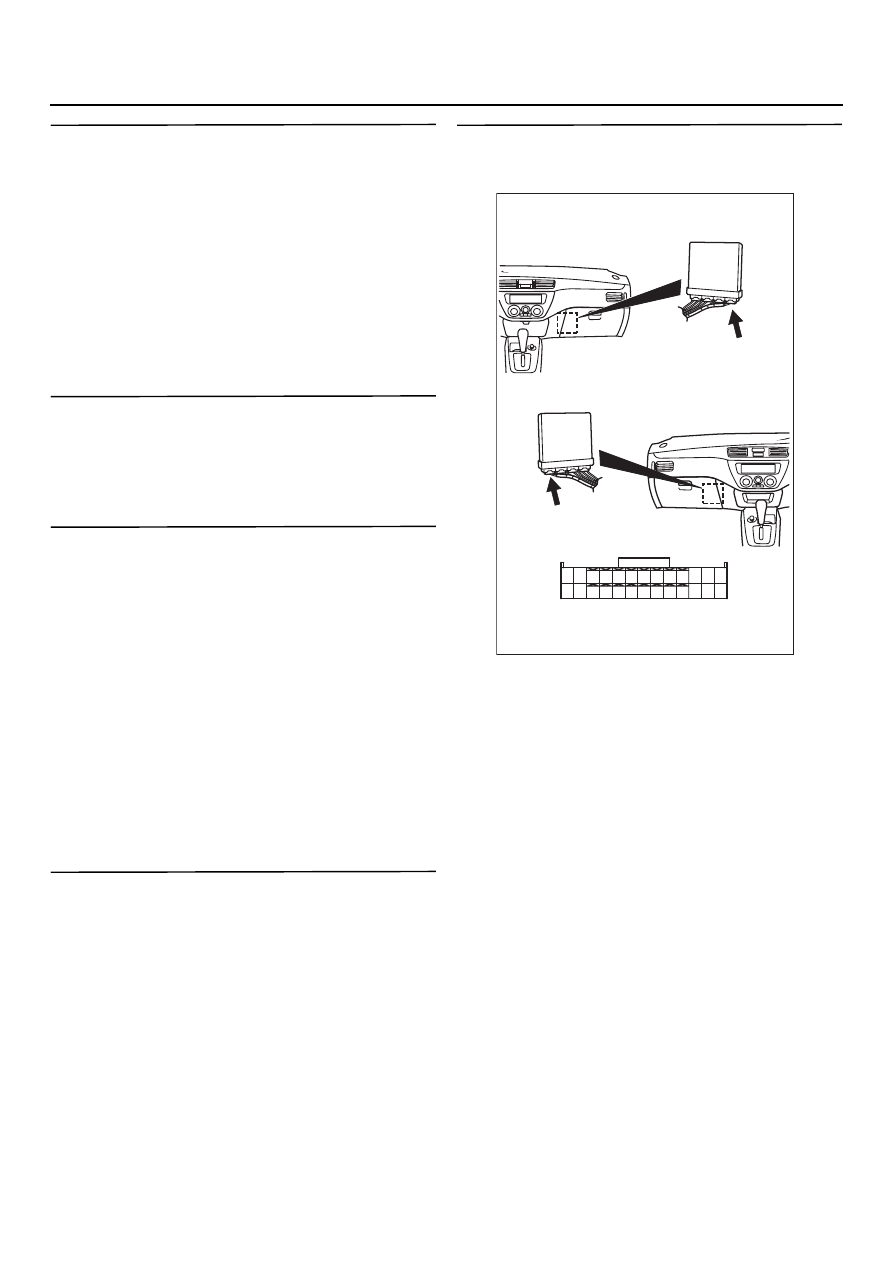

ЭТАП 11. Измерение напряжения
на контактах разъёма CO123 блока
управления двигателем
•
Измерьте напряжение на контактах разъёма
блока управления двигателем.
•
Положение ключа зажигания: "ON"
(включено)
•
Напряжение между контактом № 13
и "массой" и между контактом № 26
и "массой".
НОРМА: 0,5 В или менее
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 13 .
НЕТ :
Переходите к Этапу 12 .
AK301228
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CO123
C@123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
C@123 (Y)
