ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

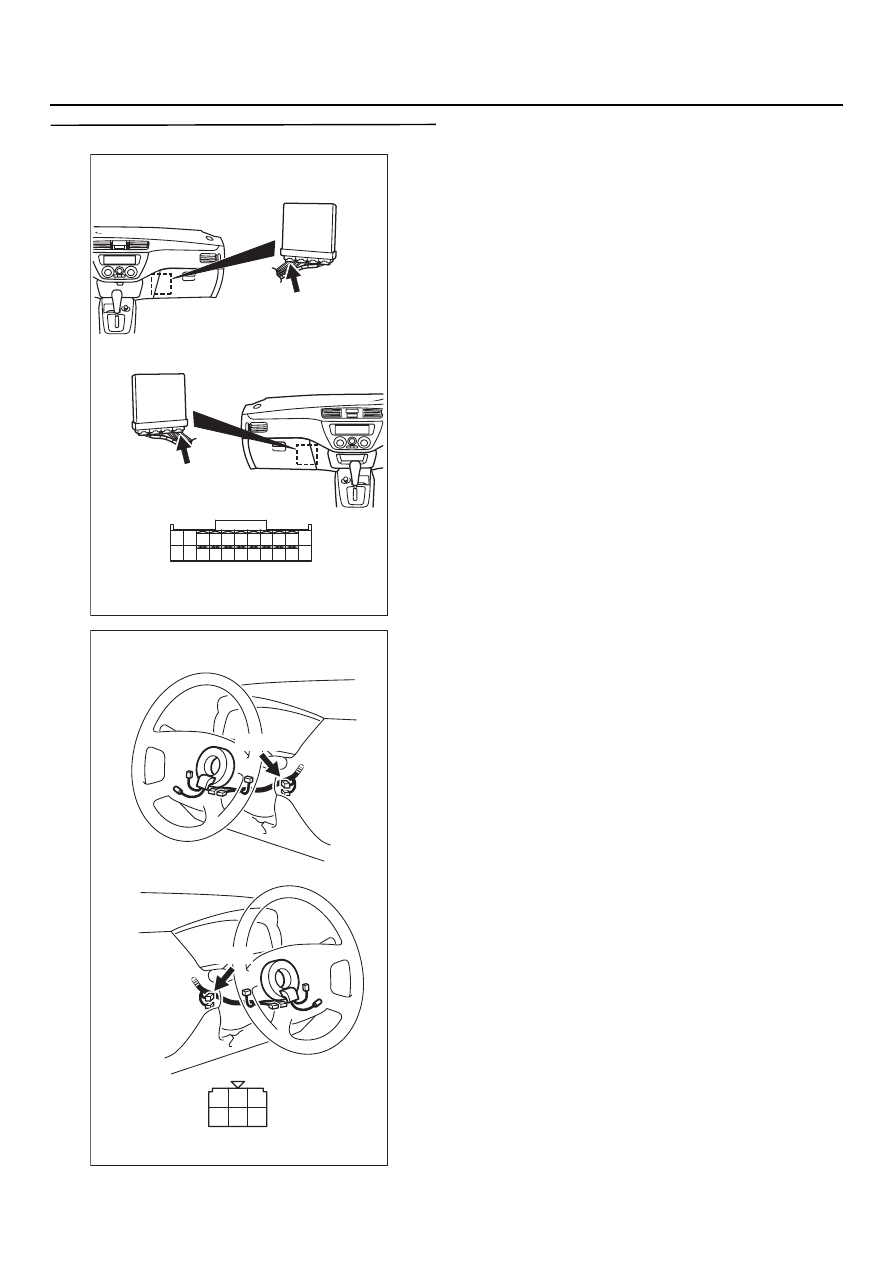

ЭТАП 6. Проверка выключателя зажигания

•

Проверьте выключатель зажигания
(См. главу 54А, "Замок зажигания", "Замок
зажигания",

CTP.54A-36

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём

C@14

*1

 или C@136

*2

 и, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
C@129 (контакт № 71) блока управления
двигателем и разъёмом C@201 (контакт
№ 5) выключателя зажигания.

•

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

НЕТ :

Замените замок зажигания.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

13B

-229

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 7. Проверка электрического разъёма:
Разъём CO201 выключателя зажигания
и разъём BO23 стартера

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

C@14

*1

 или C@136

*2

 и B@18, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
C@201 (контакт № 5) выключателя
зажигания и разъёмом B@23 (контакт
№ 1) стартера.

•

Проверьте цепь сигнала (вывод)
на предмет короткого замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 8. Проверка электрического разъёма:
Разъём BO23 стартера

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

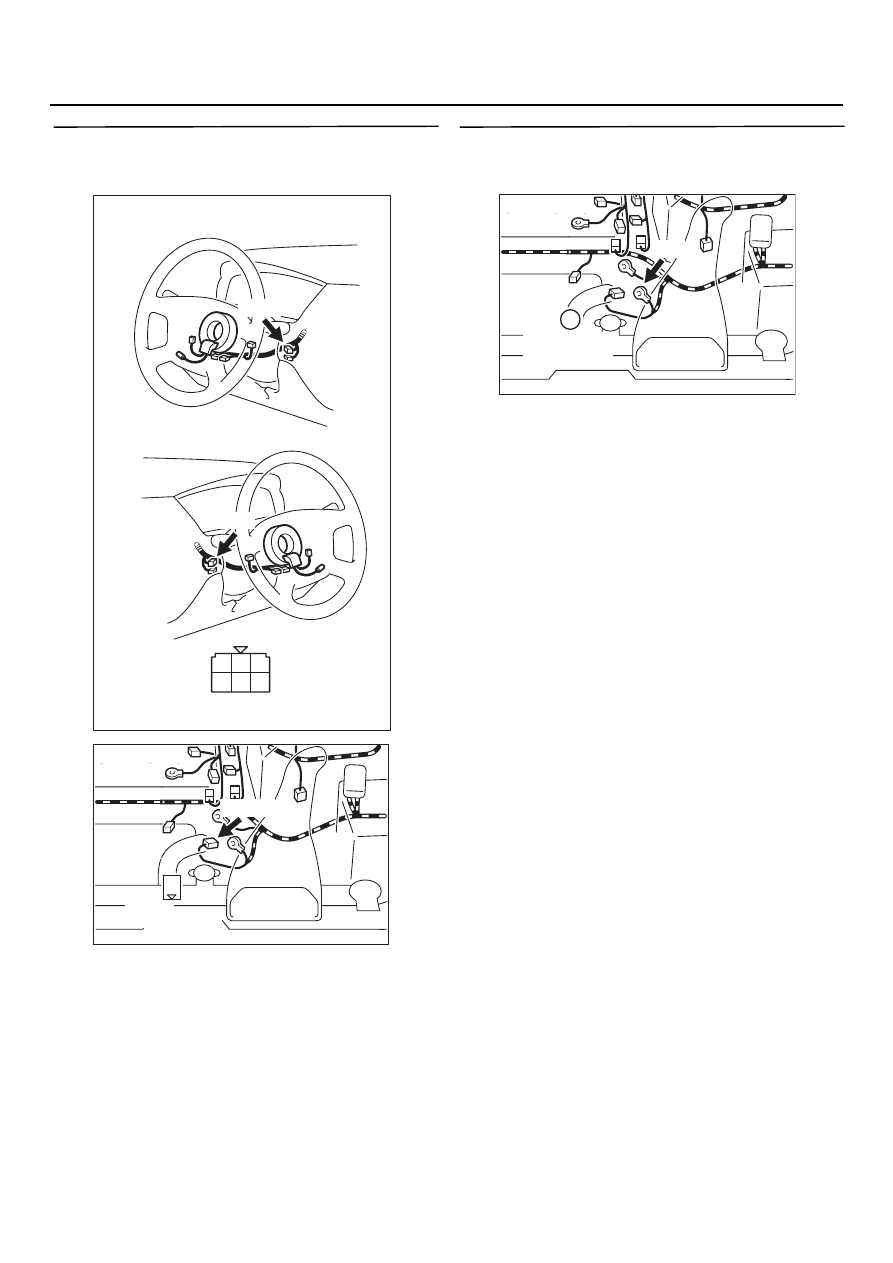

ЭТАП 9. Измерение напряжения на
контактах разъёма BO23 стартера

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: ST

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Переходите к Этапу 10 .

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301238

1

AB

Разъём: BO23

B@23 (B)

Разъём
со стороны жгута

AK301238

1

AB

Разъём: BO23

B@23 (B)

Разъём
со стороны жгута

AK301238

1

AB

Разъём: BO23

B@23 (B)

Разъём
со стороны жгута

13B

-230

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

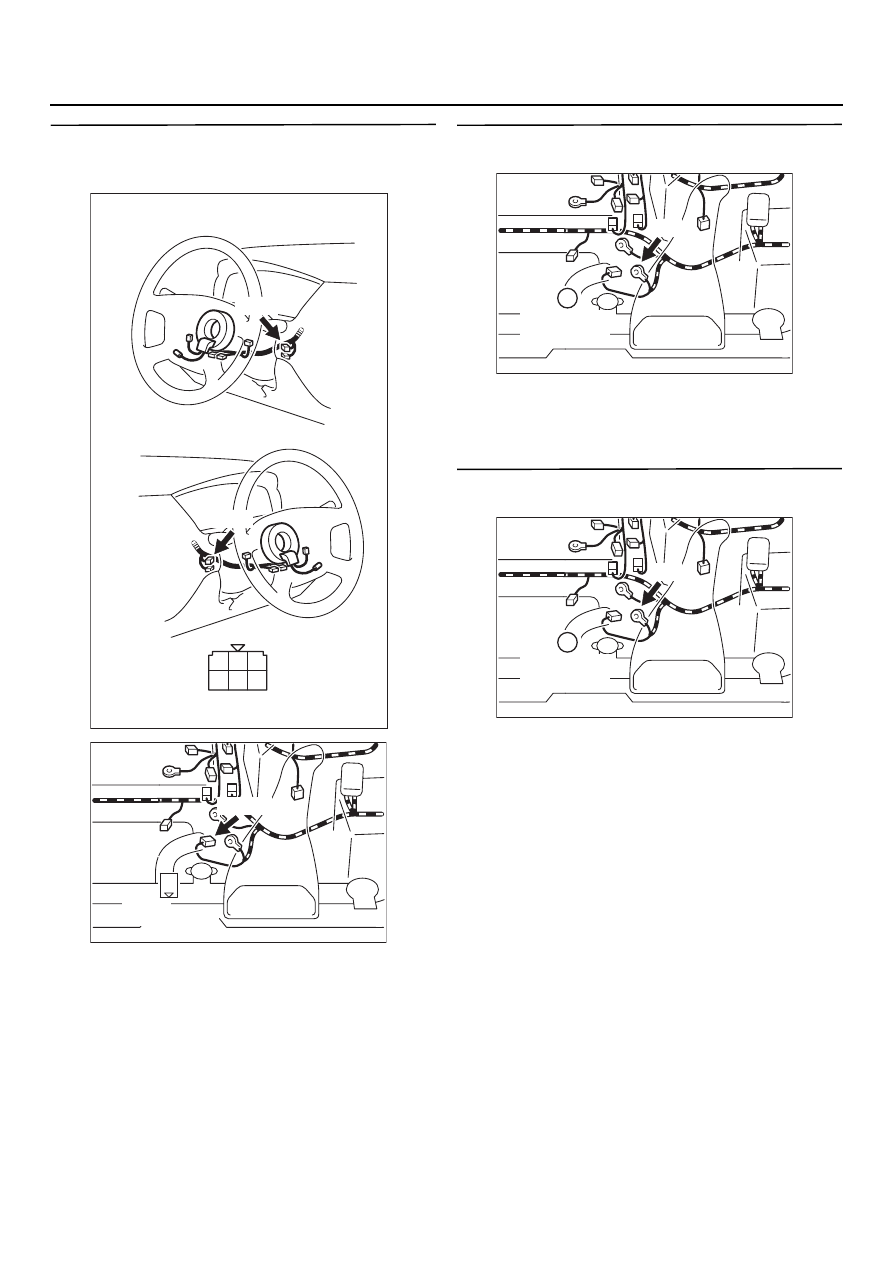

ЭТАП 10. Проверка электрического
разъёма: Разъём CO201 выключателя
зажигания

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

B@18 и C@14

*1

 или C@136

*2

 и, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
C@201 (контакт № 5) выключателя
зажигания и разъёмом B@23 (контакт
№ 1) стартера.

•

Проверьте цепь сигнала (выход
датчика) на предмет обрыва
и повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 11. Проверка электрического
разъёма: Разъём BO22 стартера

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 12. Измерение напряжения
на контактах разъёма BO22 стартера

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Проверьте и отремонтируйте жгут
между разъёмом B@22 (контакт № 1)
стартера и аккумуляторной батареей.

•

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301238

1

AB

Разъём: BO23

B@23 (B)

Разъём
со стороны жгута

AK301239

1

AB

Разъём
со стороны жгута

Разъём: BO22

B@22

AK301239

1

AB

Разъём
со стороны жгута

Разъём: BO22

B@22

13B

-231

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

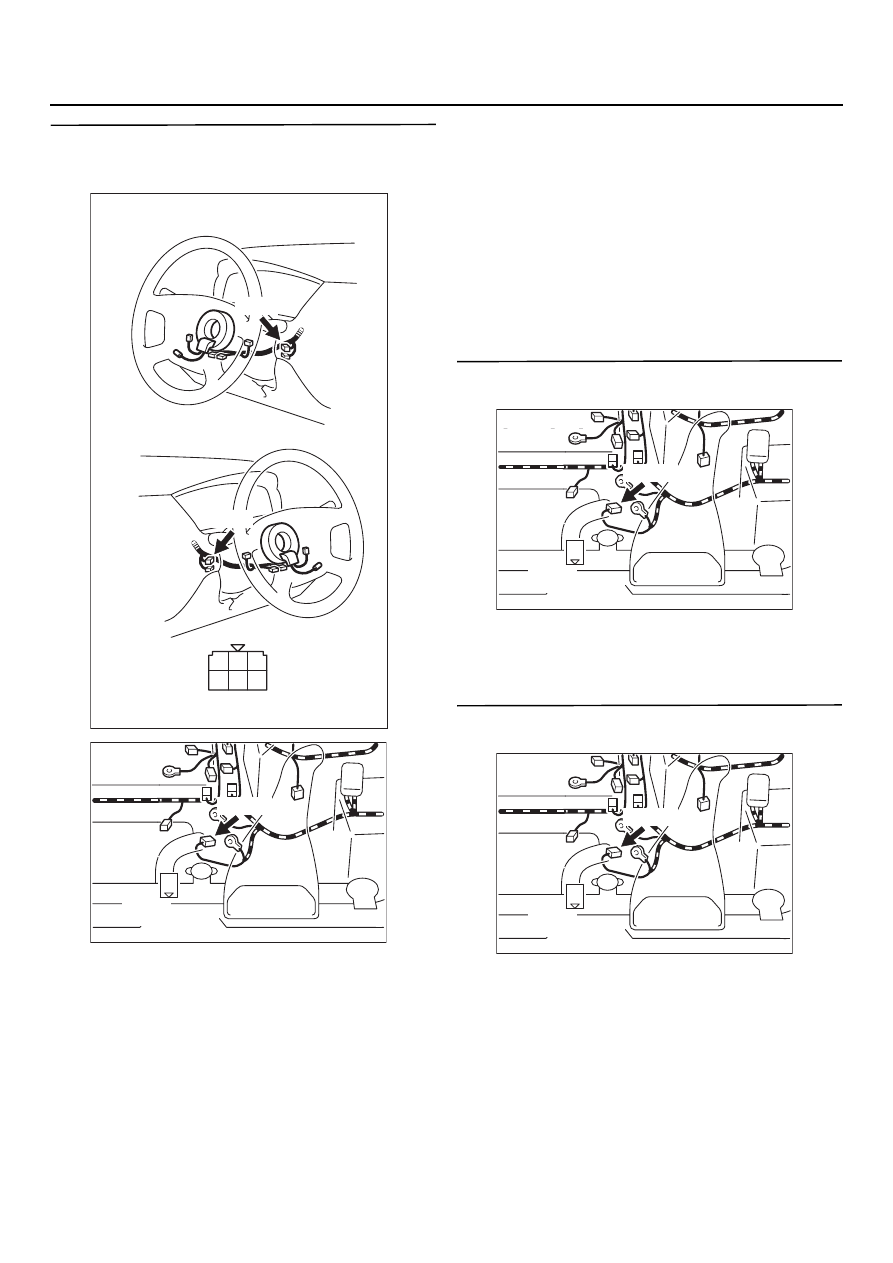

ЭТАП 13. Проверьте жгут между разъёмом
CO201 (контакт № 5) выключателя зажигания
и контактом № 1 разъёма BO23 стартера

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточные разъёмы

B18 и C14

*1

 или C136

*2

 и, если нужно,

отремонтируйте.

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Отремонтируйте.

ЭТАП 14. Проверьте жгут между разъёмом
BO22 (контакт № 1) стартера
и аккумуляторной батареей

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Замените стартер

НЕТ :

Отремонтируйте.

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

AK301238

1

AB

Разъём: BO23

B@23 (B)

Разъём
со стороны жгута

AK301239

1

AB

Разъём
со стороны жгута

Разъём: BO22

B@22
