13B

-224

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 4. Проверка наличия признаков
неисправности

B: Признак неисправности поOпрежнему

присутствует?

ДА :

Замените блок управления двигателем.

НЕТ :

Перемежающаяся неисправность
(См. Главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

13B

-225

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

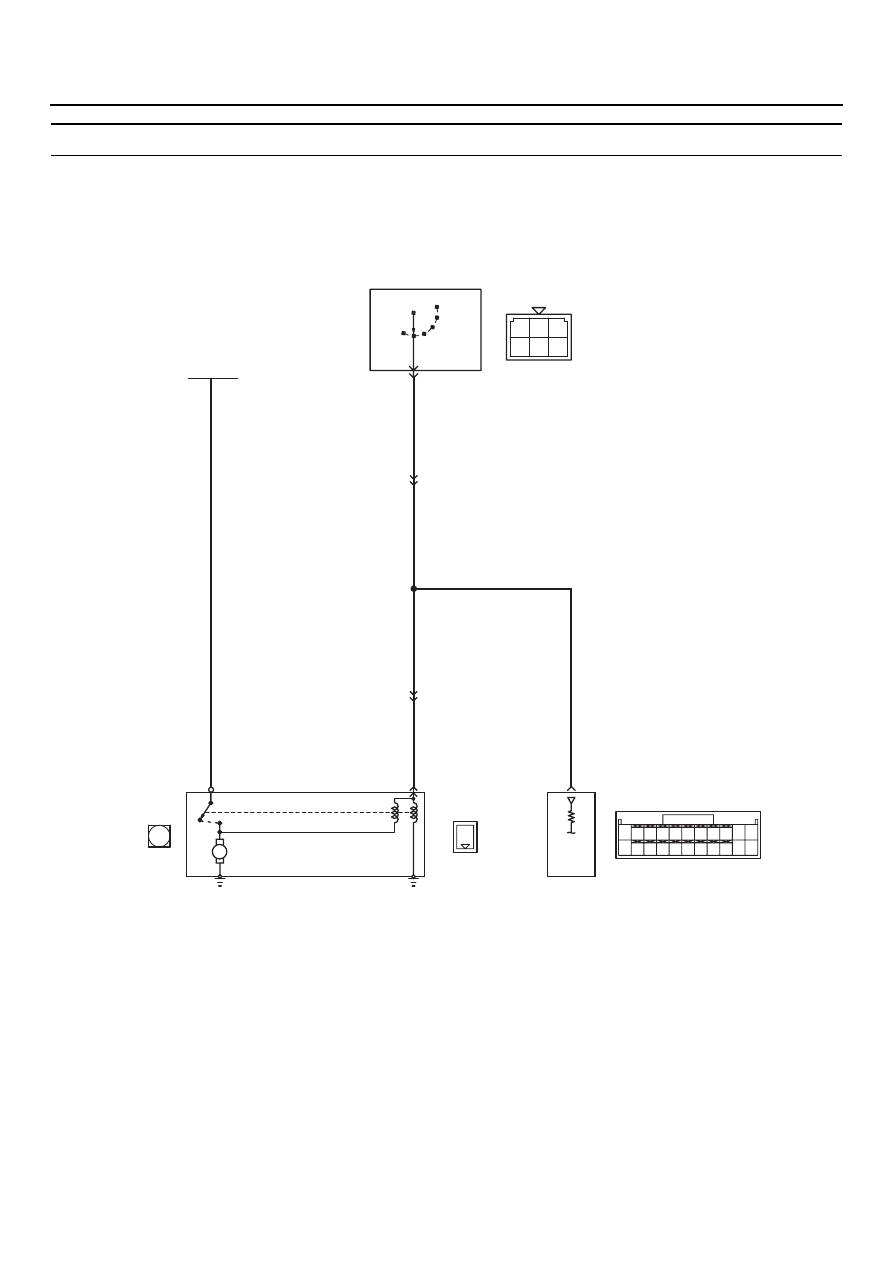

Процедура проверки 5: Двигатель не запускается (Нет зажигания)

AK401385

1

1

82

78

81

80

8990 9192

79

87

71

74

73

72

76

75

77

85

88

83 84

86

1 2 3

4 5 6

M

Аккумуляторная

батарея

ВЫКЛ.

ВКЛ.

AB

Стартер

B@22

B@23

(MU801211)

C@129

(MU801823)

B@23

B@18

C@201

3

7

5

B@R

B@Y

B@R

1

71

B@22

1

B@Y (*1) или
B@R (*2)

B@Y (*1) или
B@R (*2)

C@14 (*1) или
C@136 (*2)

B@Y (*1) или
B@R (*2)

R

IG2

ST

LOCK

ACC

IG1

Выключатель зажигания

Цепь стартера

Цветовая кодировка проводов
B : Черный     LG : Бледно@зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением
*2: Автомобили с правосторонним управлением

13B

-226

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ВКЛЮЧЕНИЕ В СХЕМУ

•

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 1 стартера.

•

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 71 блока
управления двигателем. Таким образом блок
управления "узнаёт" о прокручивании
двигателя.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть и отказ
собственно стартера и отказ
соответствующей цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ аккумуляторной батареи.

•

Отказ стартера.

•

Обрыв или короткое замыкание в цепи
стартера или плохой контакт в разъёме.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса.

*2: Автомобили с правосторонним

расположением рулевого колеса.

ЭТАП 1. Проверка напряжения
аккумуляторной батареи

•

Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.

НОРМА: Не менее 8 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея", "Операции, выполняемые
непосредственно на автомобиле",
"Проверка аккумуляторной батареи",

CTP.54A-5

).

ЭТАП 2. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 18: Сигнал прокручивания

двигателя

НОРМА:

Есть (Выключатель зажигания

в положении: ST)

Нет (Выключатель зажигания

в положении: ON)

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 3 .

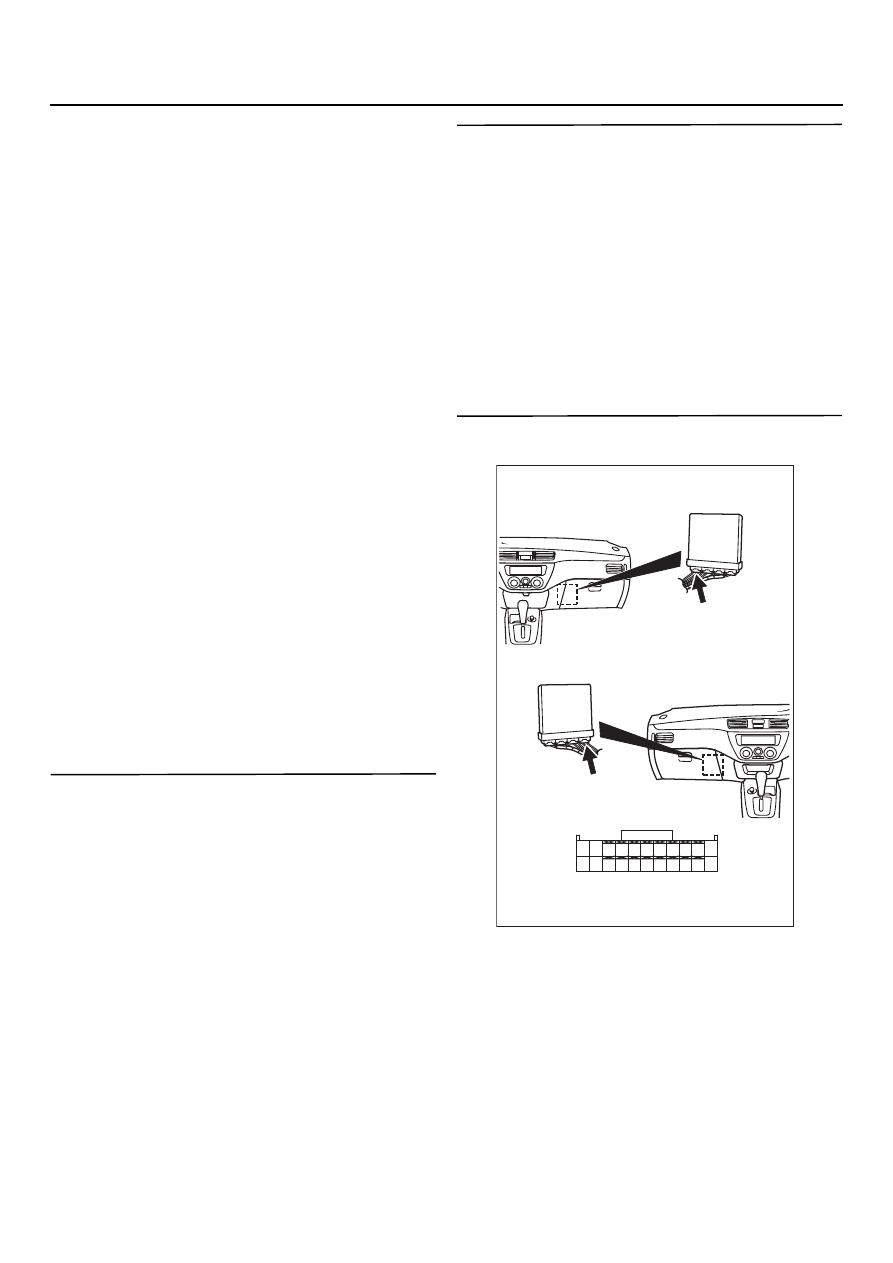

ЭТАП 3. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте или замените.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

13B

-227

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 4. Измерение напряжения
на контактах разъёма CO129 блока
управления двигателем

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: ST.

•

Напряжение между контактом № 71
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Переходите к Этапу 5 .

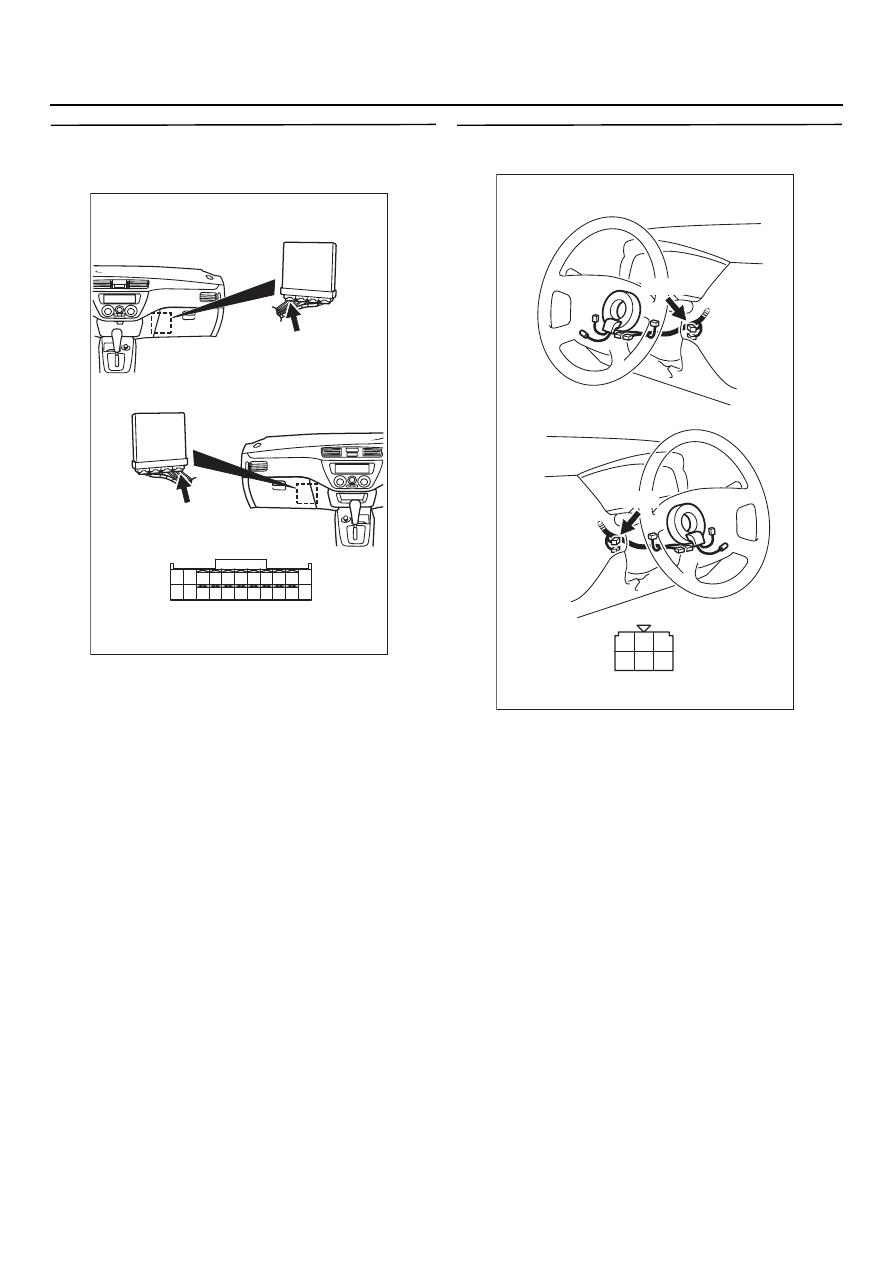

ЭТАП 5. Проверка электрического разъёма:
Разъём CO201 выключателя зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB
