Mitsubishi Lancer / Lancer Wagon. Руководство - часть 846





13B

-216

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

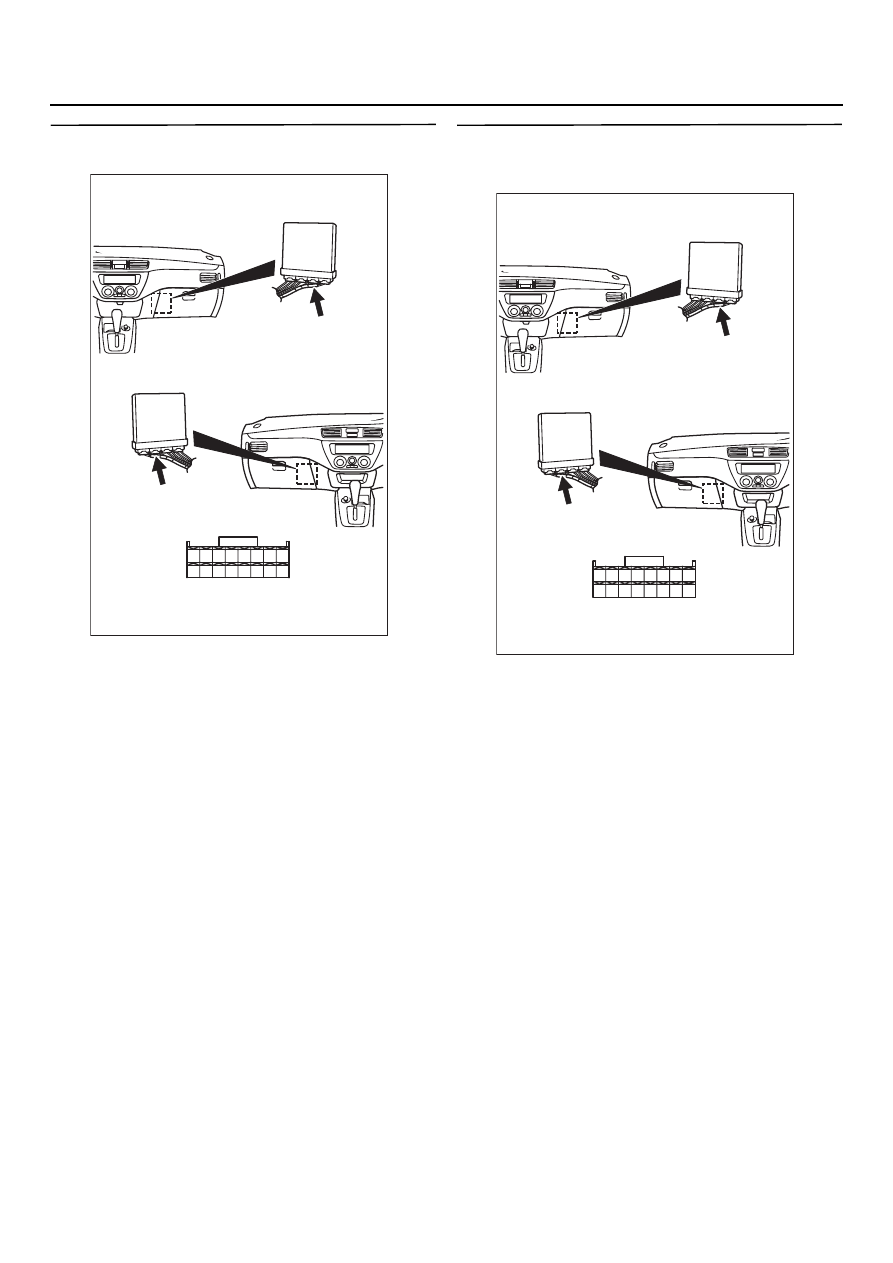

ЭТАП 6. Проверка электрического разъёма:
Разъём СO125 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Измерение напряжения
на контактах разъёма CO125 блока
управления двигателем

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 36
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Переходите к Этапу 8 .

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

13B

-217

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

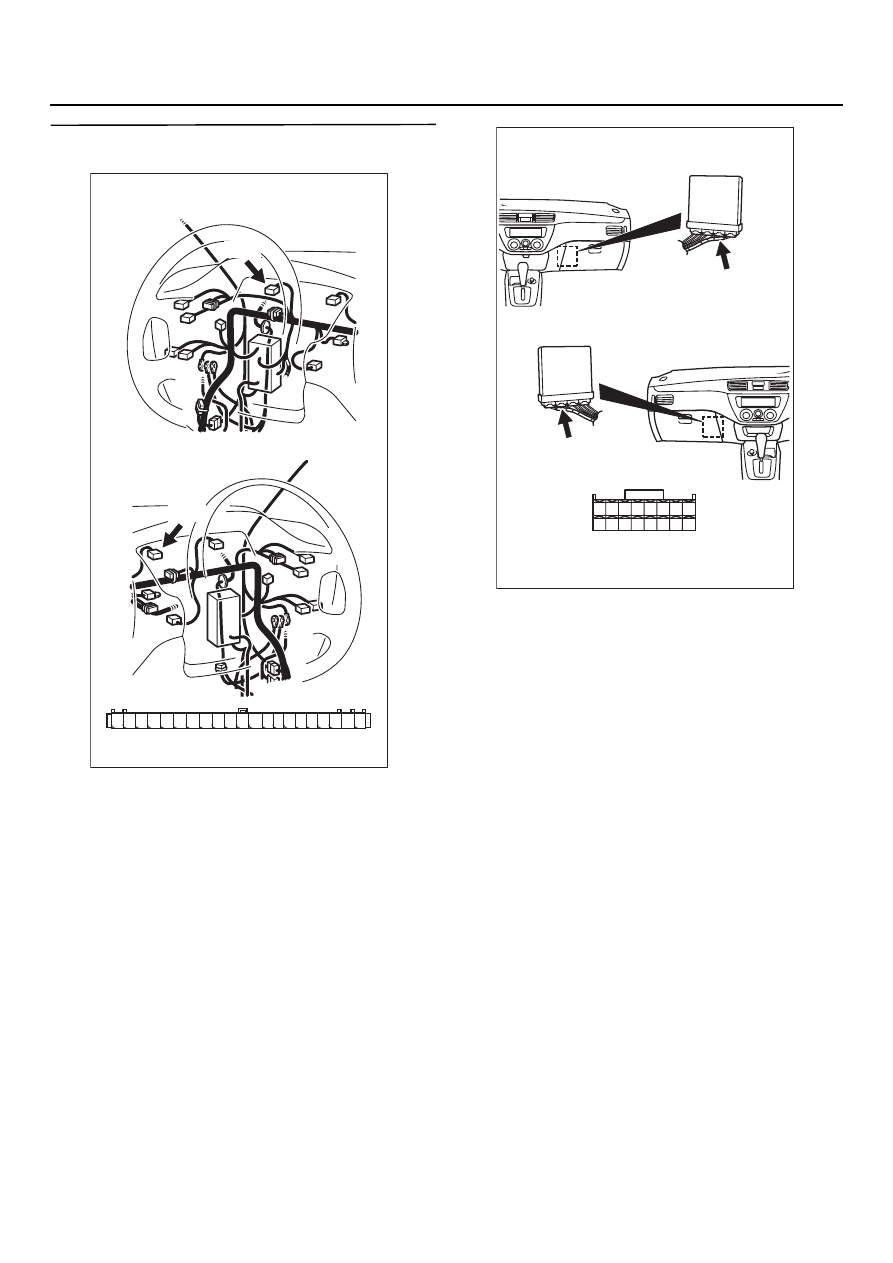

ЭТАП 8. Проверка электрического разъёма:
Разъём CO04 панели приборов

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём

C@13

*1

 или C@137

*2

, и, если нужно,

отремонтируйте. Если промежуточный
разъём исправен, то проверьте
и отремонтируйте жгут между разъёмом
C@04 (контакт № 17) панели приборов
и разъёмом C@125 (контакт № 36) блока
управления двигателем.

Проверьте цепь выхода
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301236

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CO04

C@04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@04

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

13B

-218

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

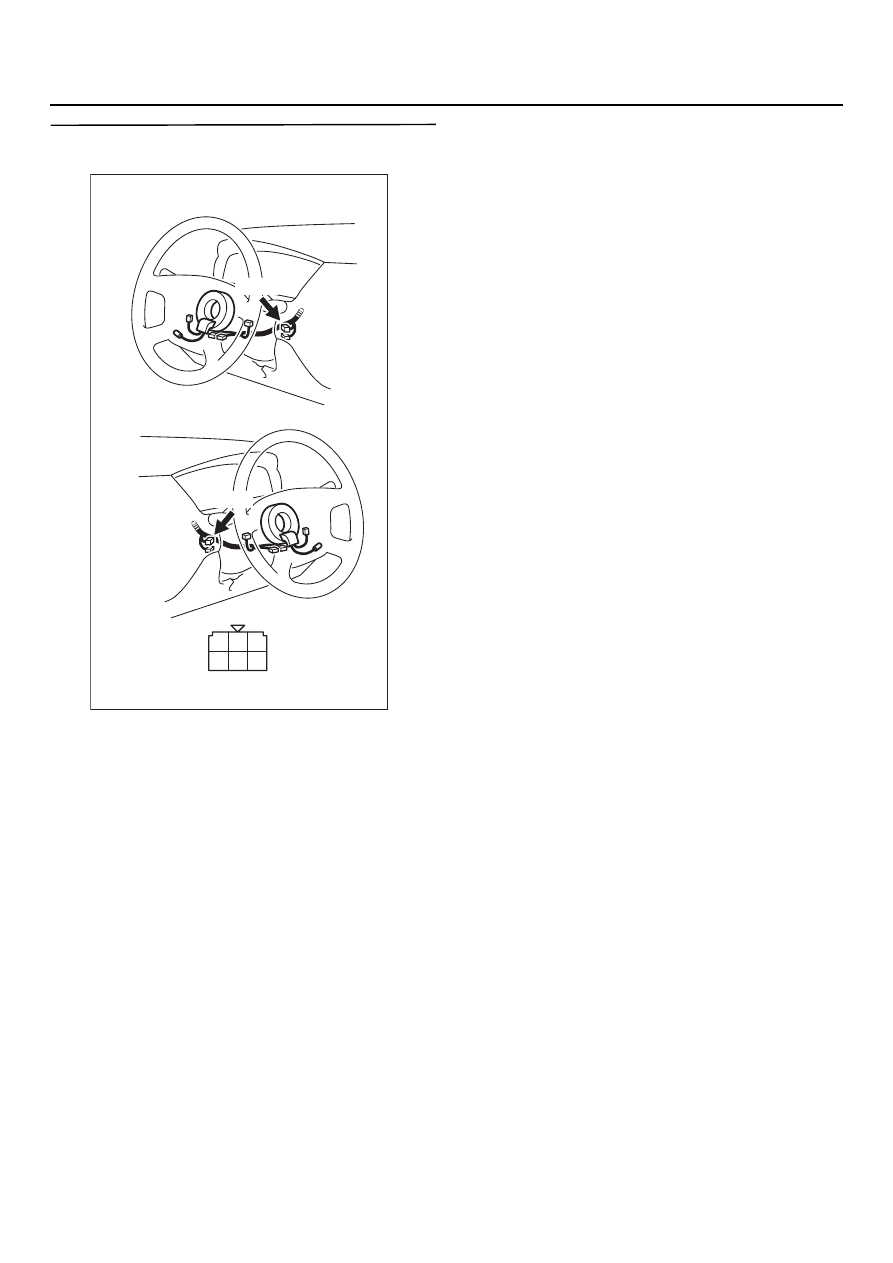

ЭТАП 9. Проверка электрического разъёма:
Разъём CO201 выключателя зажигания

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте или замените.

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB

13B

-219

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

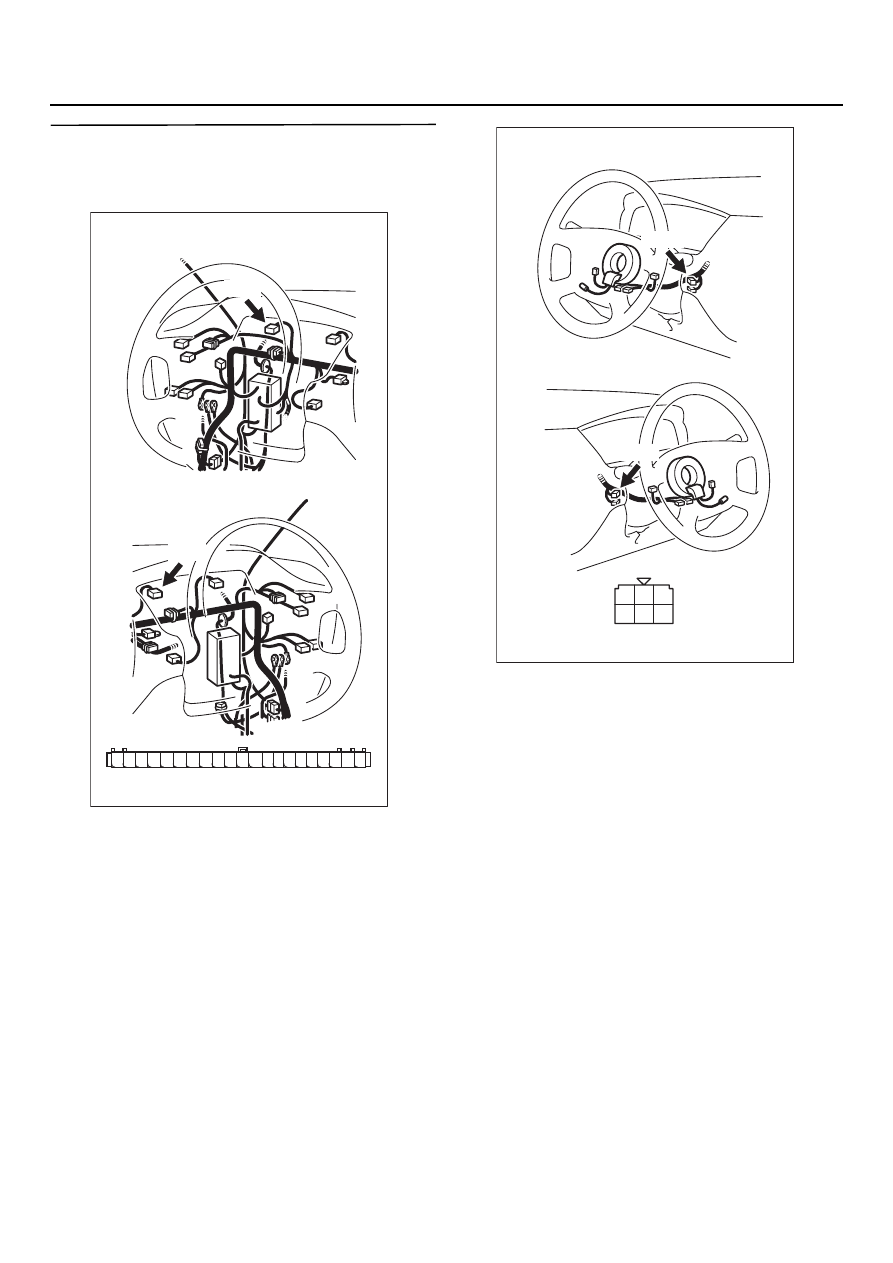

ЭТАП 10. Проверьте жгут между разъёмом
CO04 (контакт № 9) панели приборов
и контактом № 2 разъёма CO201
выключателя зажигания

NOTE: Перед проверкой жгута проверьте

промежуточные разъёмы C03

*1

, C210 и C212,

если нужно, отремонтируйте.

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте.

AK301236

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CO04

C@04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@04

AK301237

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CO201

C@201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@201

AB
