ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

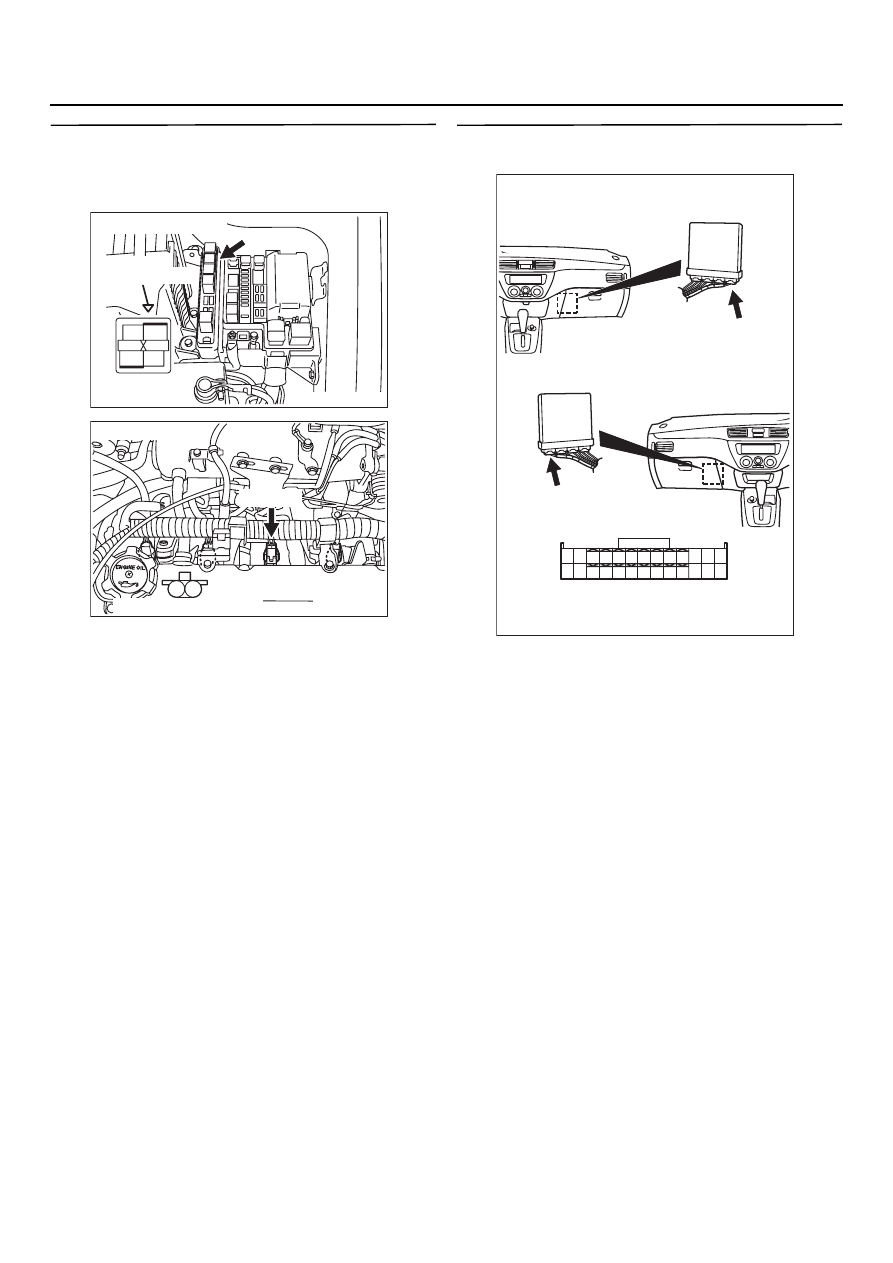

ВКЛЮЧЕНИЕ В СХЕМУ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса.
*2: Автомобили с правосторонним
расположением рулевого колеса.
•
Напряжение на контакт № 1 разъёма
форсунки поступает от контакта № 4
*1
или
№ 1
*2
реле системы управления двигателем.
•
Коммутация питания осуществляется
вентилем, находящимся в цепи между
контактом № 2 блока управления
и контактом № 2 разъёма форсунки.
НАЗНАЧЕНИЕ
•
Блок управления двигателем регулирует
продолжительность подачи питания
на обмотку форсунки.
•
Размер цикловой подачи топлива зависит
от продолжительности замкнутого состояния
цепи питания форсунки.
АНАЛИЗ НЕИСПРАВНОСТИ
Условия для проверки
•
Частота вращения коленчатого
вала 50
−
1000 об/мин.
•
Напряжение выхода датчика положения
дроссельной заслонки не превышает 1,15 В.
•
Форсунка не находится в режиме
принудительного привода (режим проверки
исполнительных устройств)
Неисправность существует, если:
•
На протяжении двух секунд на обмотке
форсунке не отмечено резких изменений
напряжения.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Отказ форсунки 3.
•
Обрыв или короткое замыкание в цепи
форсунки 3 или плохой контакт в разъёме.
•
Отказ блока управления двигателем.

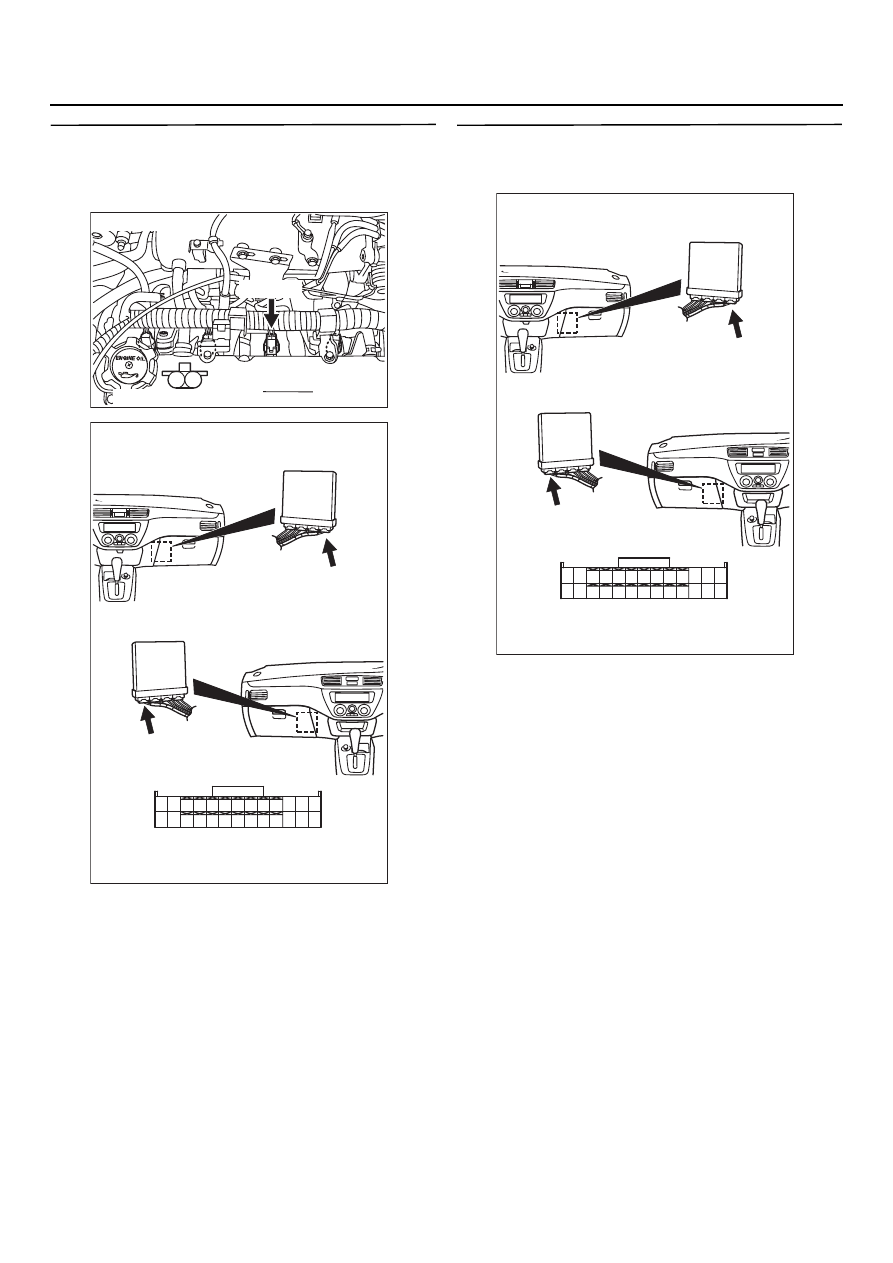

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса.
*2: Автомобили с правосторонним
расположением рулевого колеса.
ЭТАП 1. Проверка исполнительных
устройств при помощи тестера MUTOII/III
•
См. справочную таблицу по проверке
исполнительных устройств,
CTP.13B-340
.
a. Позиция 03: Форсунка № 3
НОРМА: Изменяется состояние
холостого хода.
B: Результаты проверки удовлетворительны?
ДА :
Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",
CTP.00-6
).
НЕТ :
Переходите к Этапу 2 .

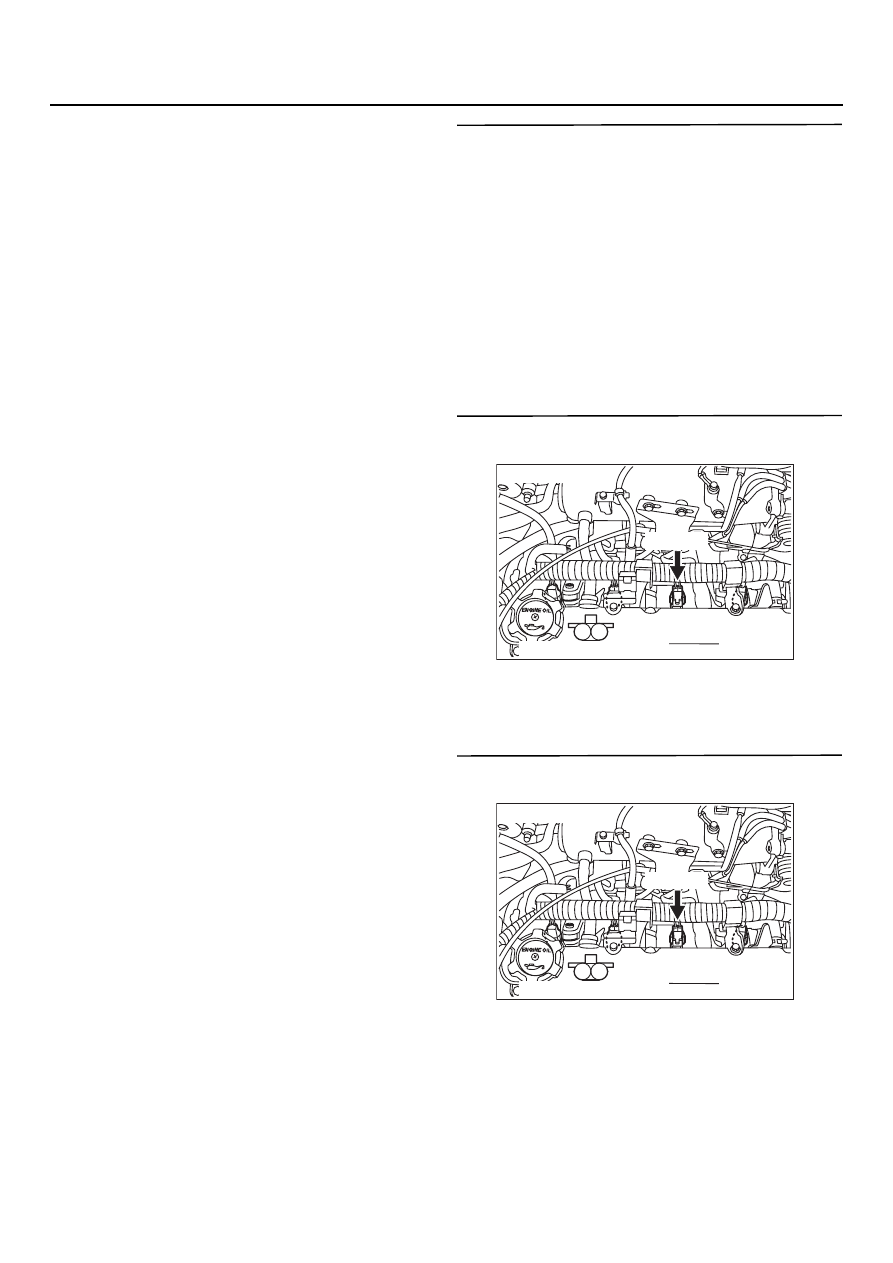

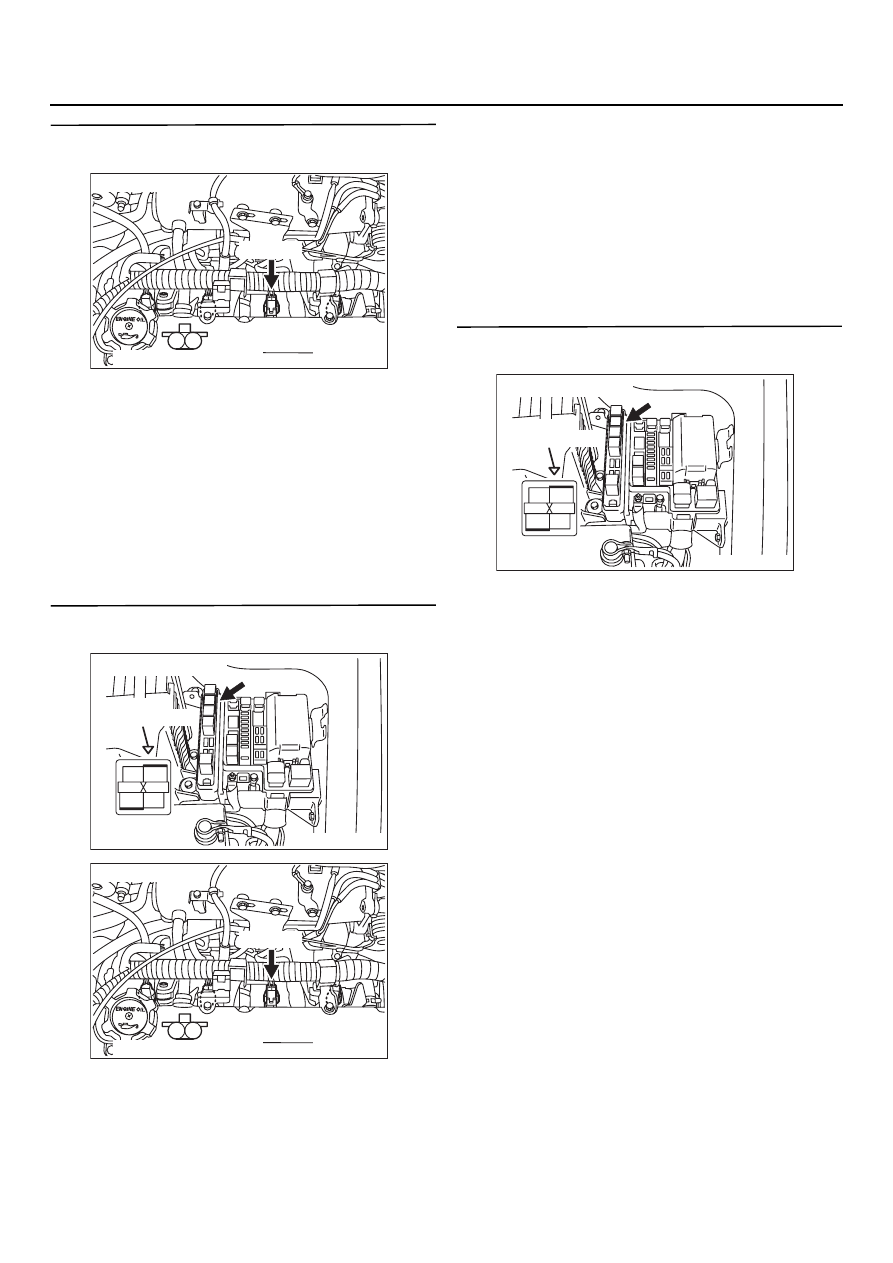

ЭТАП 2. Проверка электрического разъёма:
Разъём BO04 форсунки № 3
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Отремонтируйте или замените.
ЭТАП 3. Измерение сопротивления на
контактах разъёма ВO04 форсунки № 3
•
Отсоедините разъём и измерьте
сопротивление со стороны форсунки.
•
Сопротивление между контактом № 1 и № 2.
НОРМА: 10,5
−
13,5 Ом
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 4 .
НЕТ :
Замените форсунку № 3
AK300265
M
1
2
Разъём со стороны жгута
Разъём: BO04
AE
B@04 (GR)
AK300265
M
1
2
Разъём со стороны жгута
Разъём: BO04
AE
B@04 (GR)
