Mitsubishi Lancer / Lancer Wagon. Руководство - часть 820





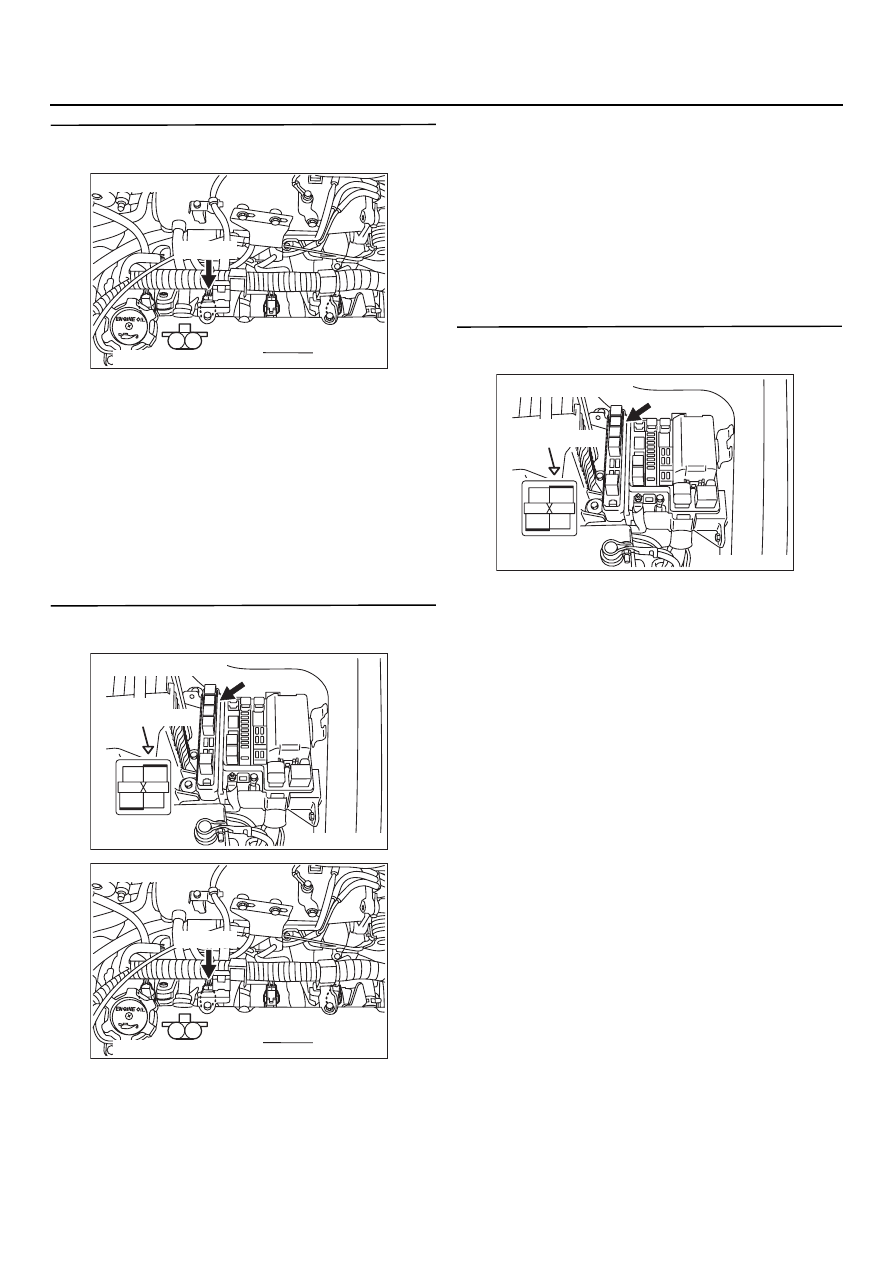

13B

-112

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 4. Проверка напряжения на разъёме
ВO03 форсунки № 2

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка электрического разъёма:
Разъём ВO16Х реле системы управления

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом В@16Х (контакт № 4

*1

или № 1

*2

) реле системы управления

и разъёмом В@03 (контакт № 1)
форсунки № 2.

Проверьте цепь питания
на предмет короткого замыкания
или повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 6. Проверка электрического разъёма:
Разъём ВO16Х реле системы управления

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

AK300265

M

1

2

Разъём со стороны жгута

Разъём: BO03

AH

B@03 (GR)

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK300265

M

1

2

Разъём со стороны жгута

Разъём: BO03

AH

B@03 (GR)

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

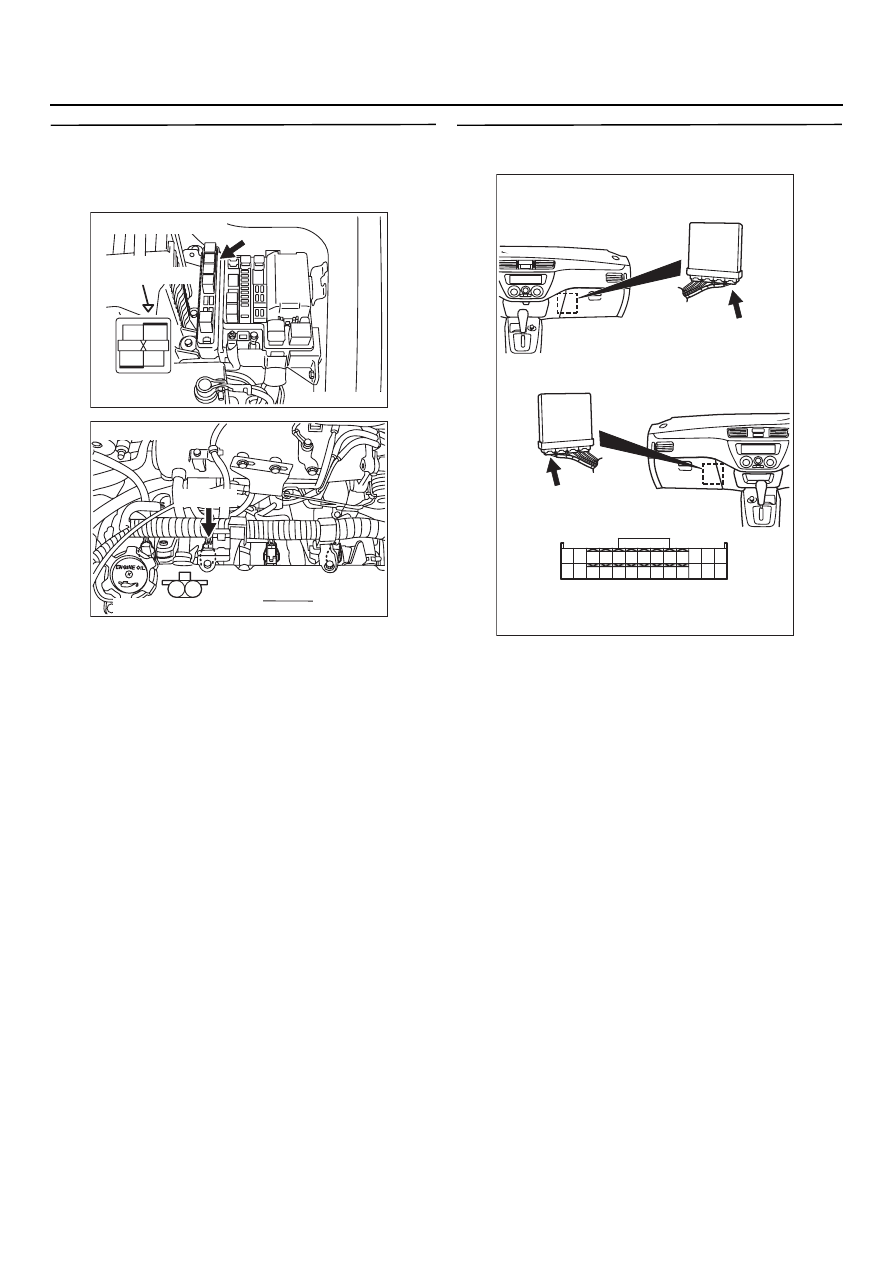

13B

-113

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 7. Проверьте жгут между разъёмом
ВO16Х (контакт № 4

*1

 или № 1

*2

) реле

системы управления и разъёмом ВO03
(контакт № 1) форсунки № 2

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 8. Проверка электрического разъёма:
Разъём СO123 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK300265

M

1

2

Разъём со стороны жгута

Разъём: BO03

AH

B@03 (GR)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

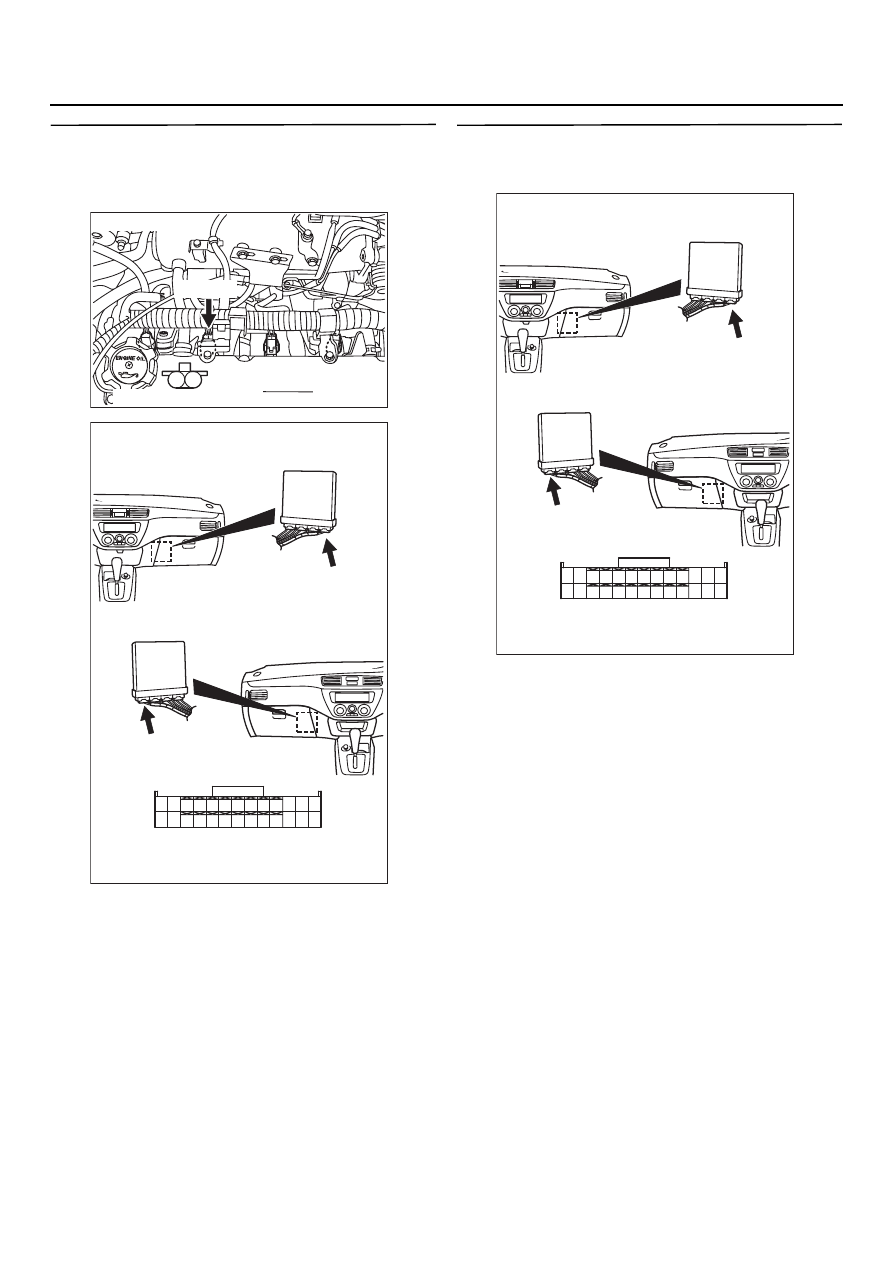

13B

-114

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 9. Проверьте жгут между разъёмом
BO03 (контакт № 2) форсунки 2 и разъёмом
CO123 (контакт № 14) блока управления
двигателем

Проверьте цепь выхода на предмет
короткого замыкания или повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

ЭТАП 10. Определение формы сигнала на
контактах разъёма CO123 блока управления
двигателем (Используется осциллограф)

Двигатель: В режиме холостого хода

Коробка передач: Нейтраль.

Напряжение между контактом № 14
и "массой".

НОРМА: На экране осциллографа
должны отображаться периодические
импульсы (См.

CTP.13B-349

).

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

AK300265

M

1

2

Разъём со стороны жгута

Разъём: BO03

AH

B@03 (GR)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-115

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

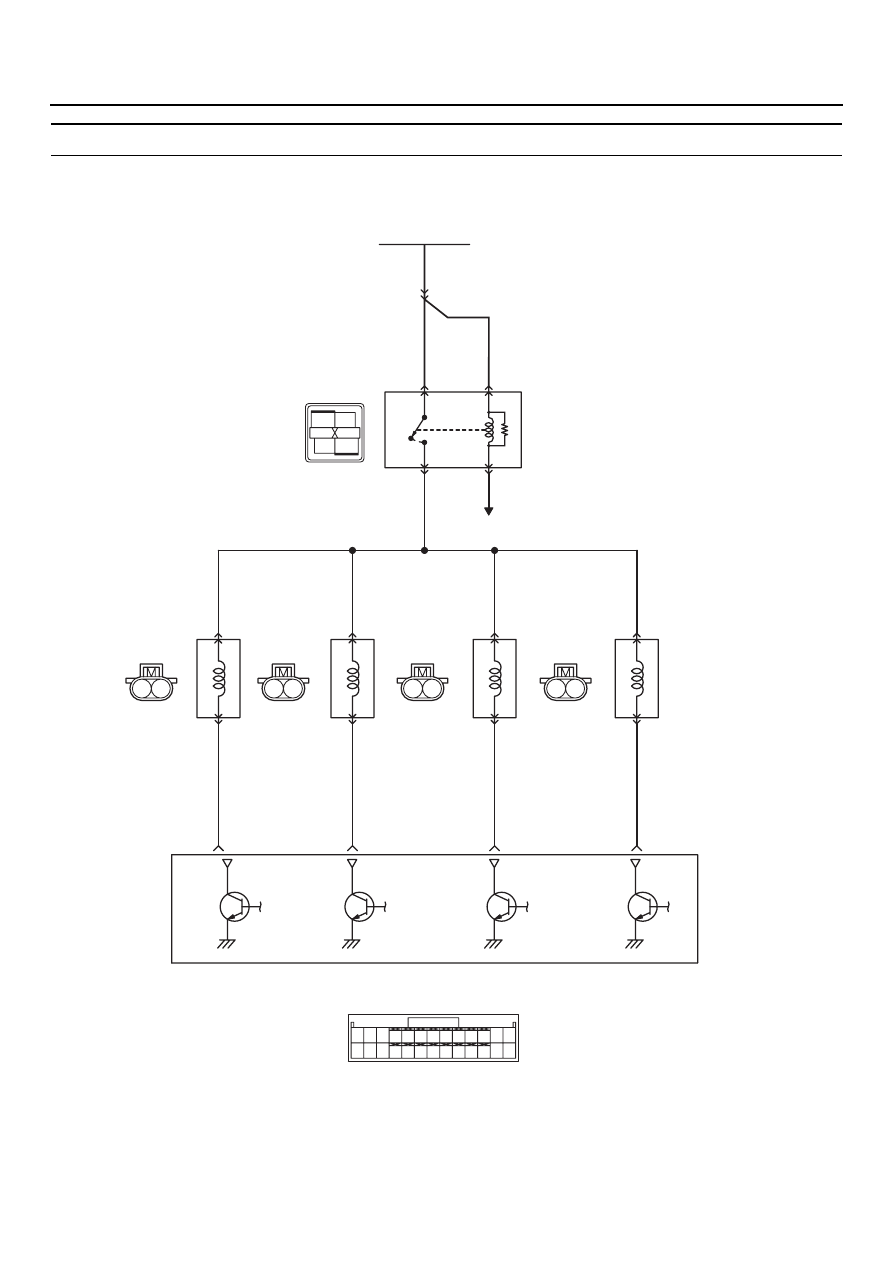

Код № P0203: Цепь форсунки 3

2

1

2

1

2

1

2

1

1

2

3

4

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

13

12

23 242526

21

3

10 11

AK401375

B@16X

Реле системы управления

Форсунка
№ 1

Форсунка
№ 2

Форсунка
№ 3

Форсунка
№ 4

B@02

B@03

B@04

B@05

1 1

2

O

W@R

G

R

2

2

2

Блок управления
двигателем

1

14

2

15

Цепь форсунки

Аккумуляторная батарея

B@Y

B@Y

B@Y

R@Y

R@Y

R@Y

R@Y

R@Y

Цветовая кодировка проводов
B : Черный     LG : Бледно@зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

C@123

AB

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением
*2: Автомобили с правосторонним управлением

2 (*1) или
3 (*2)

1 (*1) или
4 (*2)

7 <A@13> (*1) или
11 <C@111> (*2)

4 (*1) или
1 (*2)

3 (*1) или
2 (*2)

(MU802062)

(MU802062)

(MU802062)

(MU802062)

(MU801824)

К блоку управления двигателем
