Mitsubishi Lancer / Lancer Wagon. Руководство - часть 798





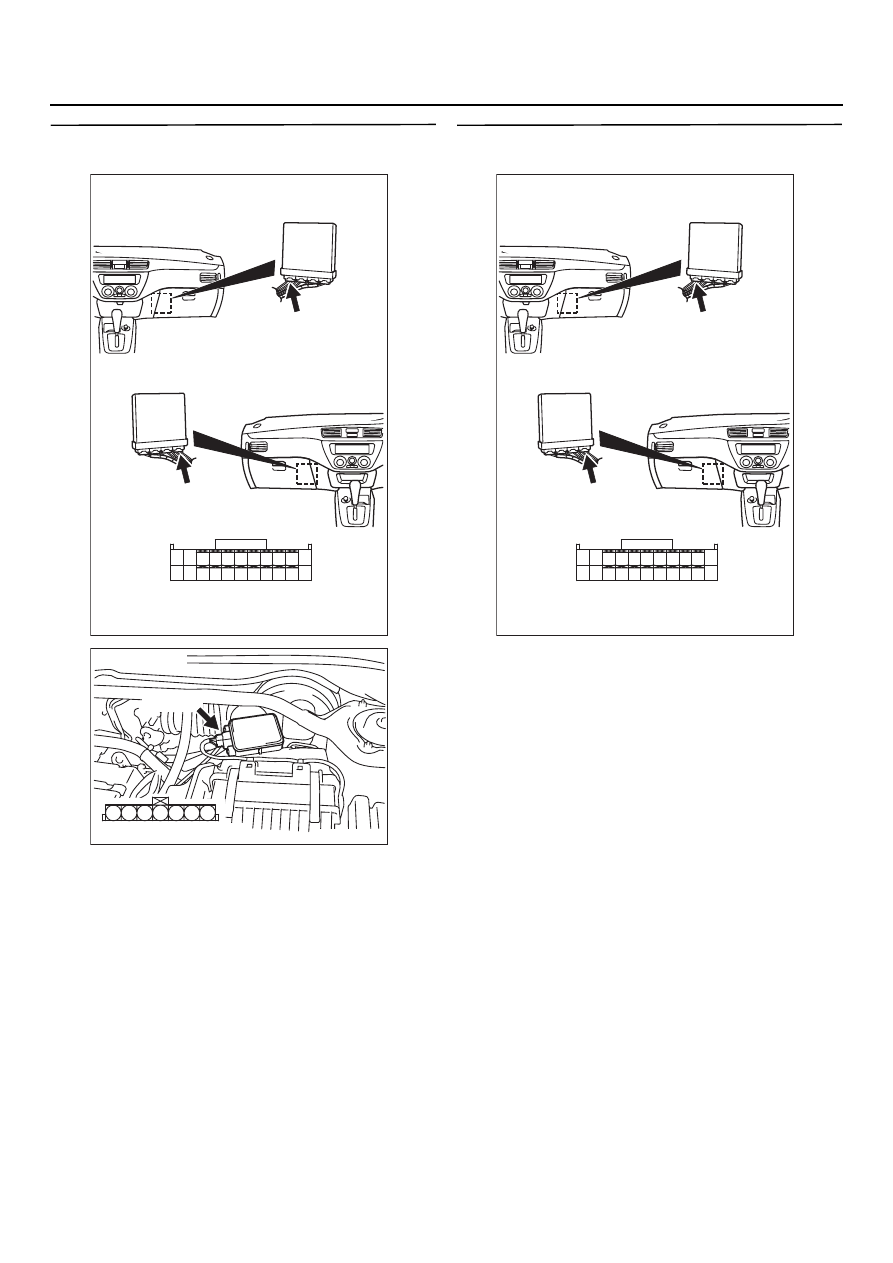

13B

-24

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 5. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@08 (контакт № 3) датчика
расхода воздуха и разъёмом C@129
(контакт № 90) блока управления
двигателем.

Проверьте цепь сигнала (вывод)
на предмет обрыва.

НЕТ :

Отремонтируйте или замените.

ЭТАП 6. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

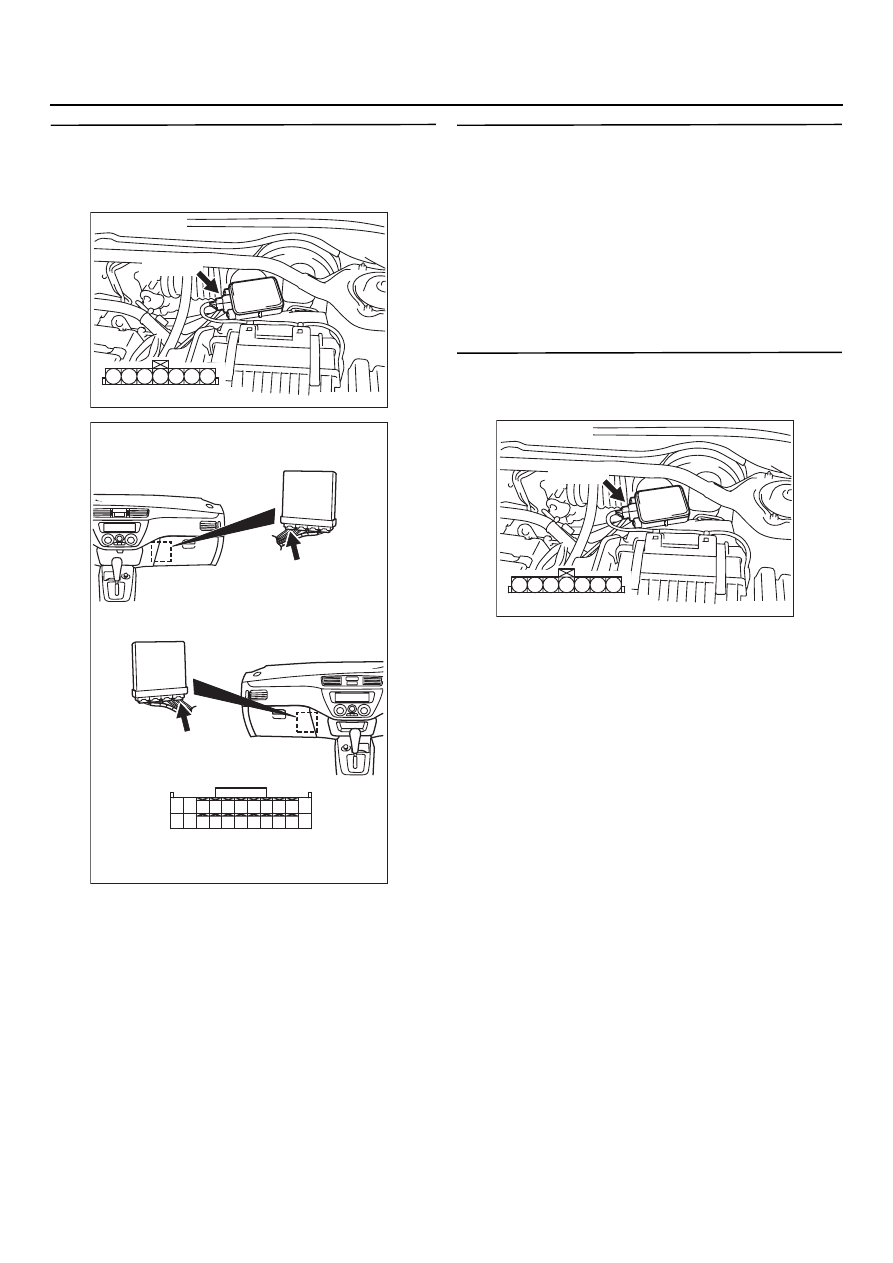

13B

-25

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 7. Проверьте жгут между разъёмом
BO08 (контакт № 3) датчика расхода воздуха
и разъёмом CO129 (контакт № 90) блока
управления двигателем

Проверьте цепь сигнала (вывод) на предмет
короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 8. База данных прибора MUTOII/III

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 12: Датчик расхода воздуха

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

ЭТАП 9. Измерение напряжения на
контактах разъёма ВO08 датчика расхода
воздуха.

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

Положение ключа зажигания: "ON"
(включено)

Напряжение между контактом № 4
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Переходите к Этапу 10 .

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

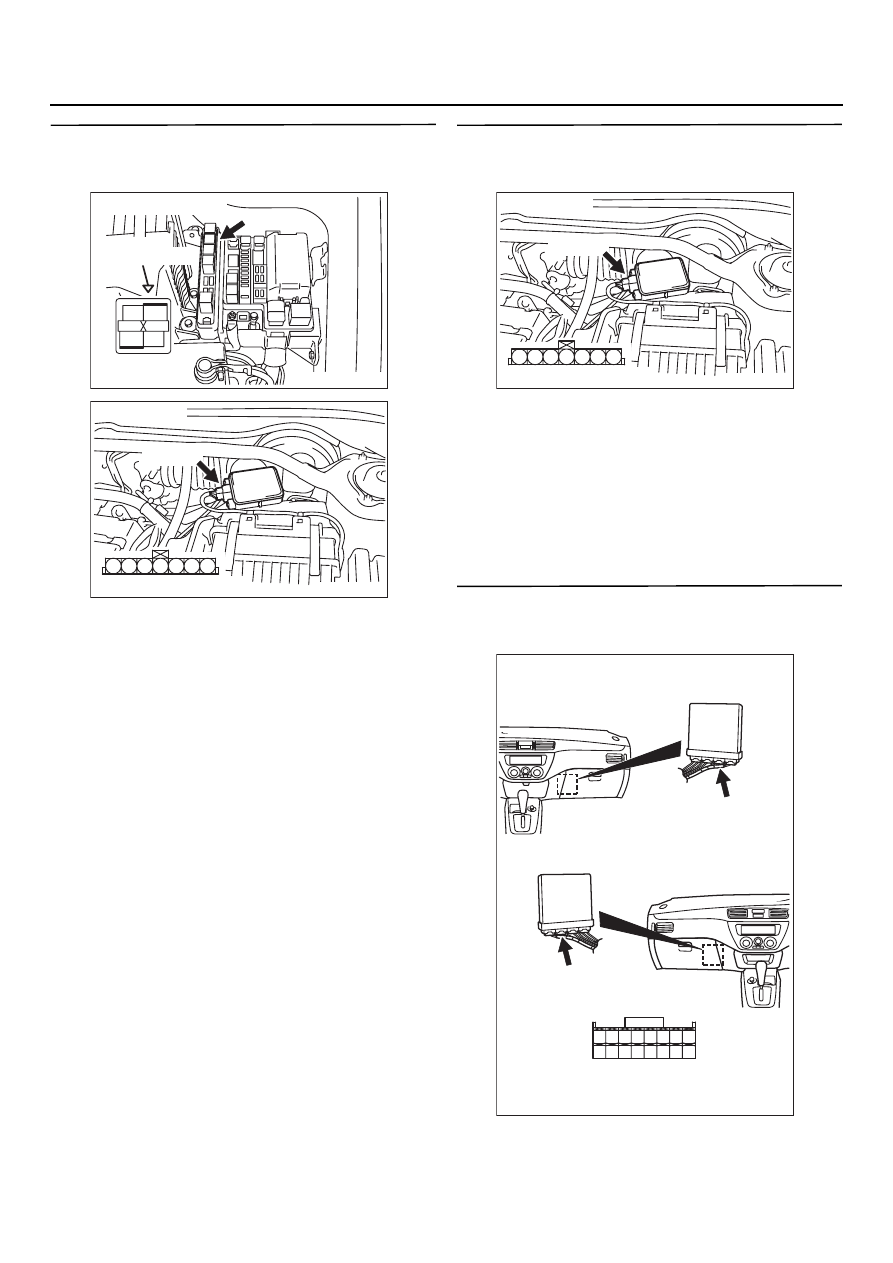

13B

-26

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 10. Проверка электрического
разъёма: Разъём ВO16Х реле системы
управления

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@08 (контакт № 4) датчика
расхода воздуха и разъёмом B@16X

(контакт № 4

*1

 или № 1

*2

) реле системы

управления.

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 11. Измерение сопротивления
на контактах разъёма ВO08 датчика расхода
воздуха.

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

Сопротивление между контактом № 5
и "массой".

НОРМА: 2 Ом или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Переходите к Этапу 12 .

ЭТАП 12. Проверка электрического
разъёма: Разъём СO125 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Отремонтируйте или замените.

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

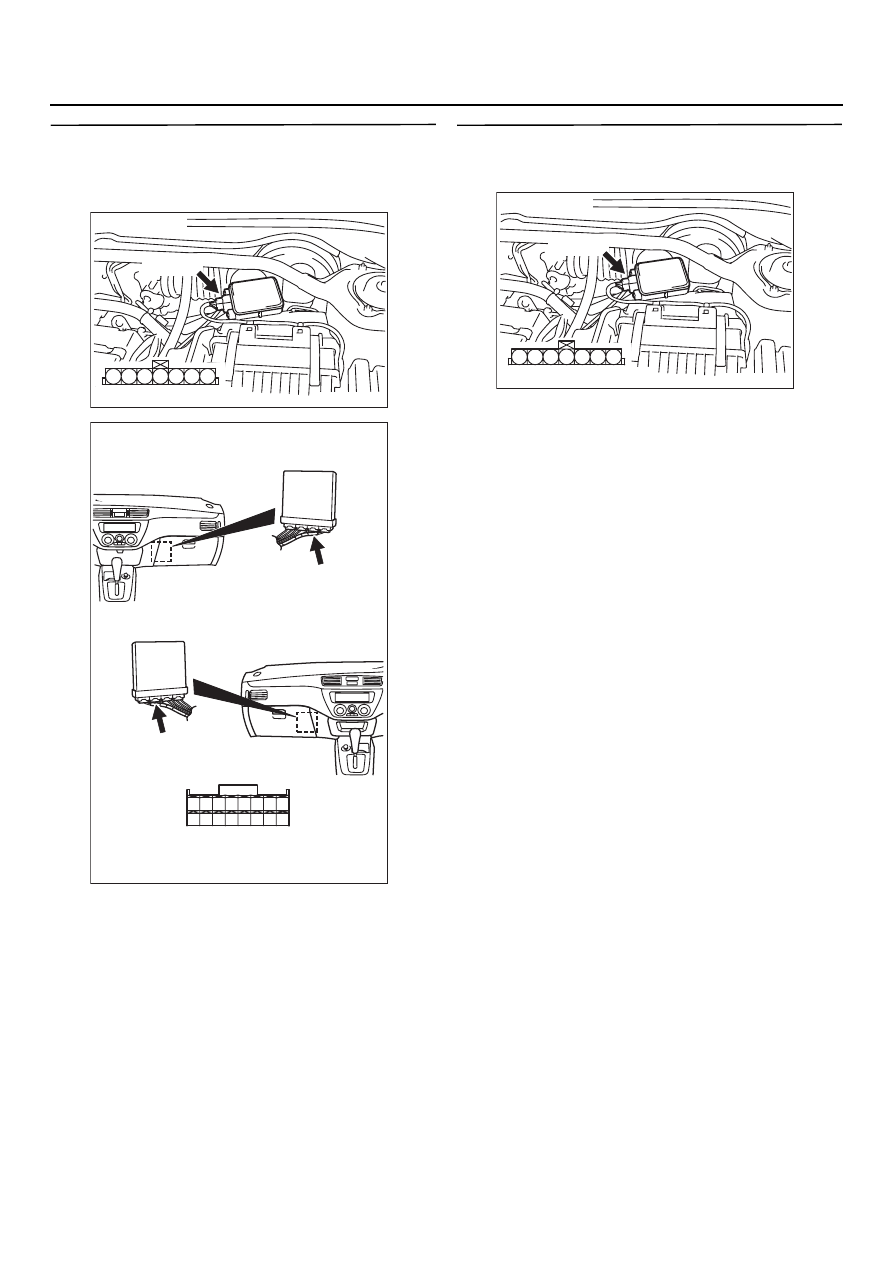

13B

-27

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 13. Проверьте жгут между разъёмом
BO08 (контакт № 5) датчика расхода воздуха
и разъёмом CO125 (контакт № 40) блока
управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 14. Измерение напряжения
на контактах разъёма ВO08 датчика
расхода воздуха

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 7
и "массой".

НОРМА: 7

 8 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Переходите к Этапу 15 .

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)
