Mitsubishi Lancer / Lancer Wagon. Руководство - часть 799





13B

-28

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

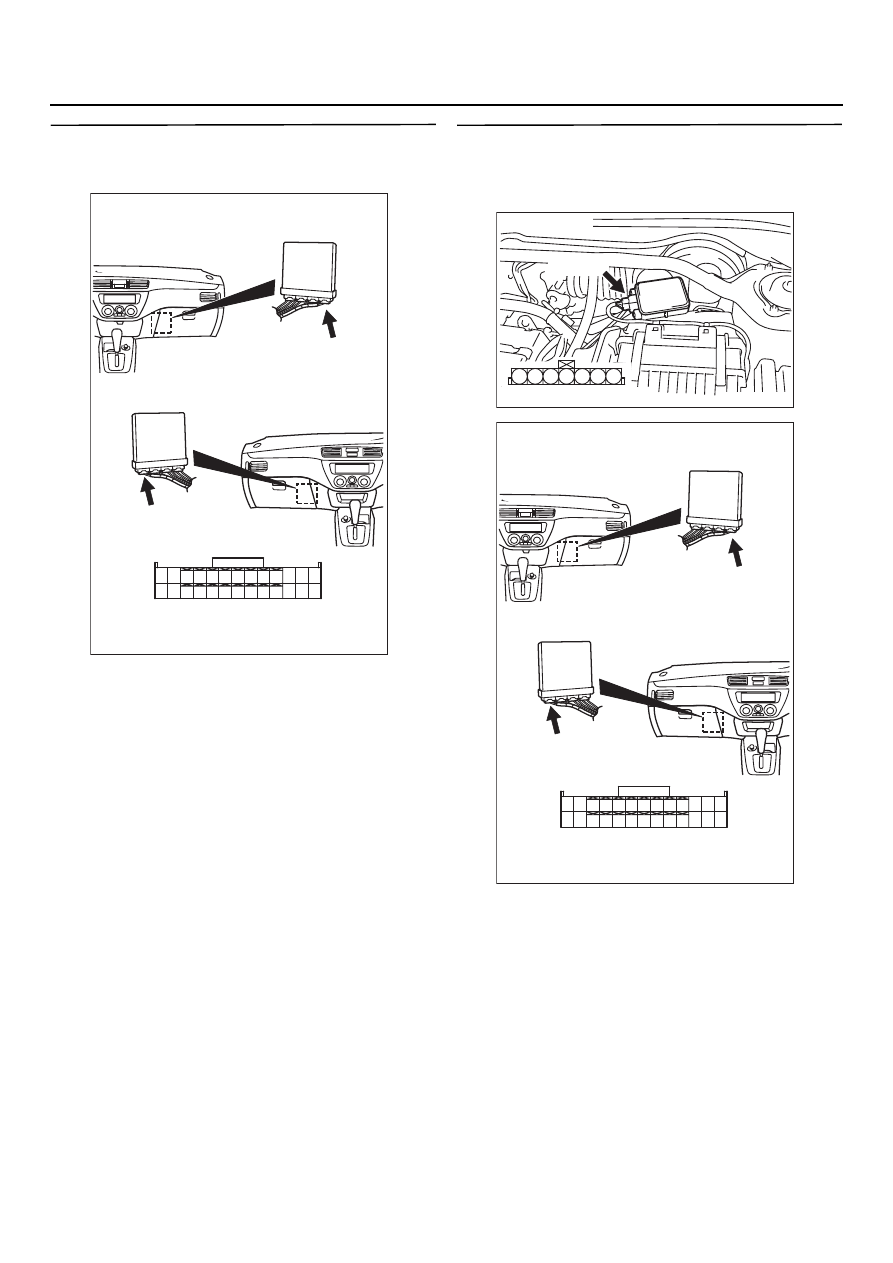

ЭТАП 15. Проверка электрического
разъёма: Разъём СO123 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 16. Проверьте жгут между разъёмом
BO08 (контакт № 7) датчика расхода воздуха
и разъёмом CO123 (контакт № 19) блока
управления двигателем

Проверьте цепь переключения диапазона
измерения на предмет короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Замените датчик расхода воздуха

НЕТ :

Отремонтируйте.

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-29

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

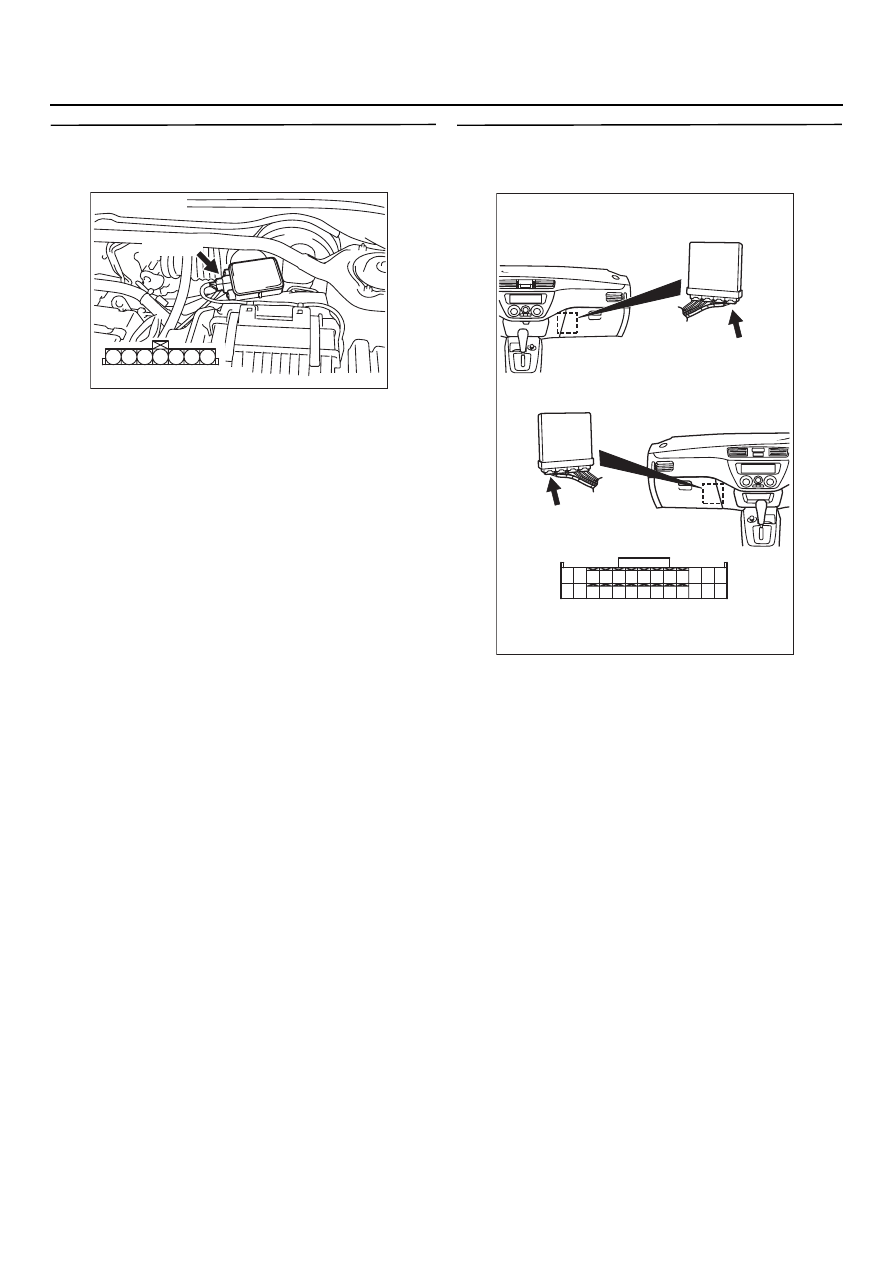

ЭТАП 17. Измерение напряжения на
контактах разъёма ВO08 датчика расхода
воздуха

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

Коробка передач: Нейтраль.

Напряжение между контактом № 7
и "массой".

НОРМА:

 1 В (Двигатель: в режиме холостого

хода)

 9 В (Двигатель: 3 000 об/мин)

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Переходите к Этапу 18 .

ЭТАП 18. Проверка электрического
разъёма: Разъём СO123 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте или замените.

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

13B

-30

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

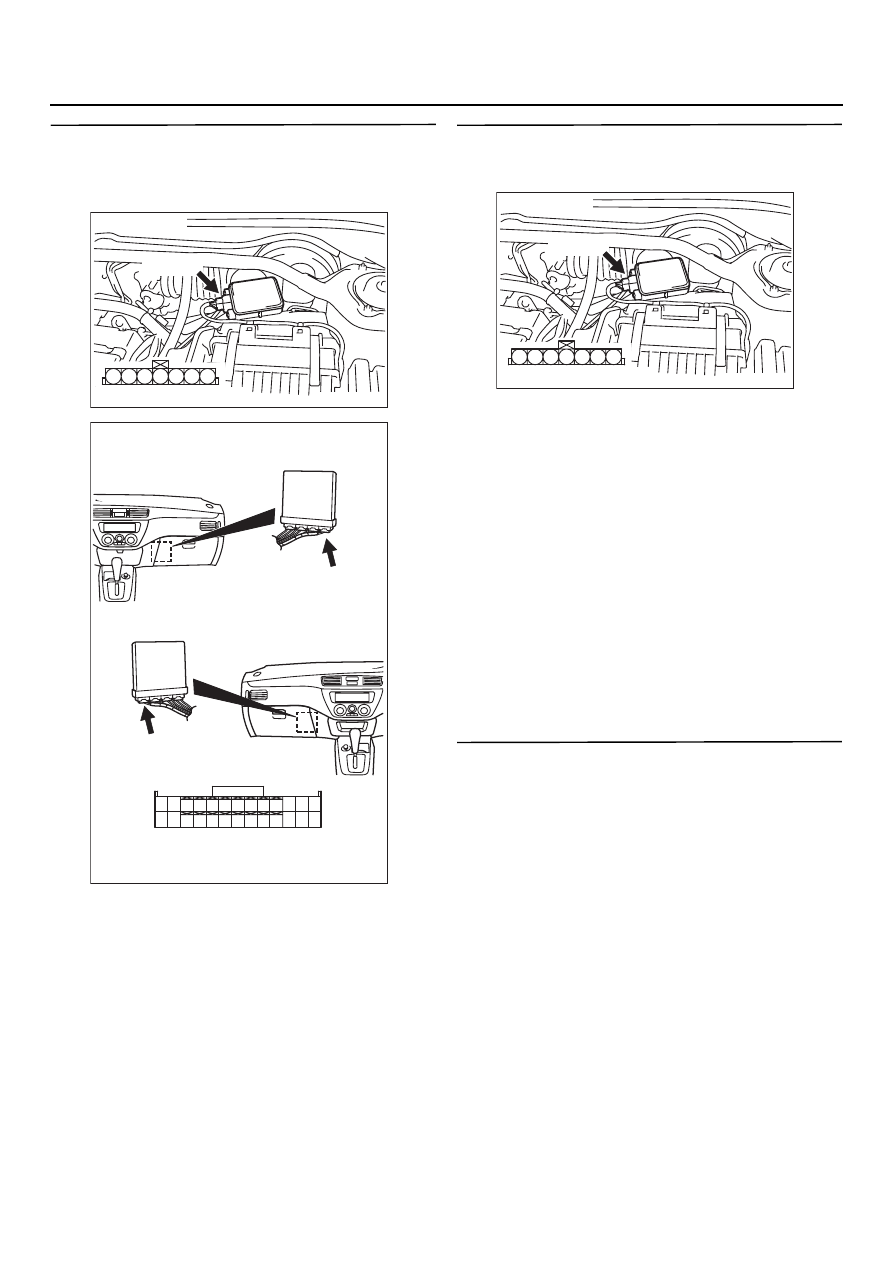

ЭТАП 19. Проверьте жгут между разъёмом
BO08 (контакт № 7) датчика расхода воздуха
и разъёмом CO123 (контакт № 19) блока
управления двигателем

Проверьте цепь переключения предела
измерения на предмет обрыва и
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 20. Определение формы сигнала
на контактах разъёма ВO08 датчика расхода
воздуха (Используется осциллограф)

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

Двигатель: В режиме холостого хода.

Коробка передач: Нейтраль.

Напряжение между контактом № 3
и "массой".

НОРМА: Изображение импульсов
должно выводится на экран
осциллографа (См.

CTP.13B-349

),

не допускается наложение посторонних
сигналов (шум).

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 21 .

ЭТАП 21. Замена датчика расхода воздуха.

После замены датчика расхода воздуха
вновь проверьте присутствие признаков
неисправности.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Окончание проверки.

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

13B

-31

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

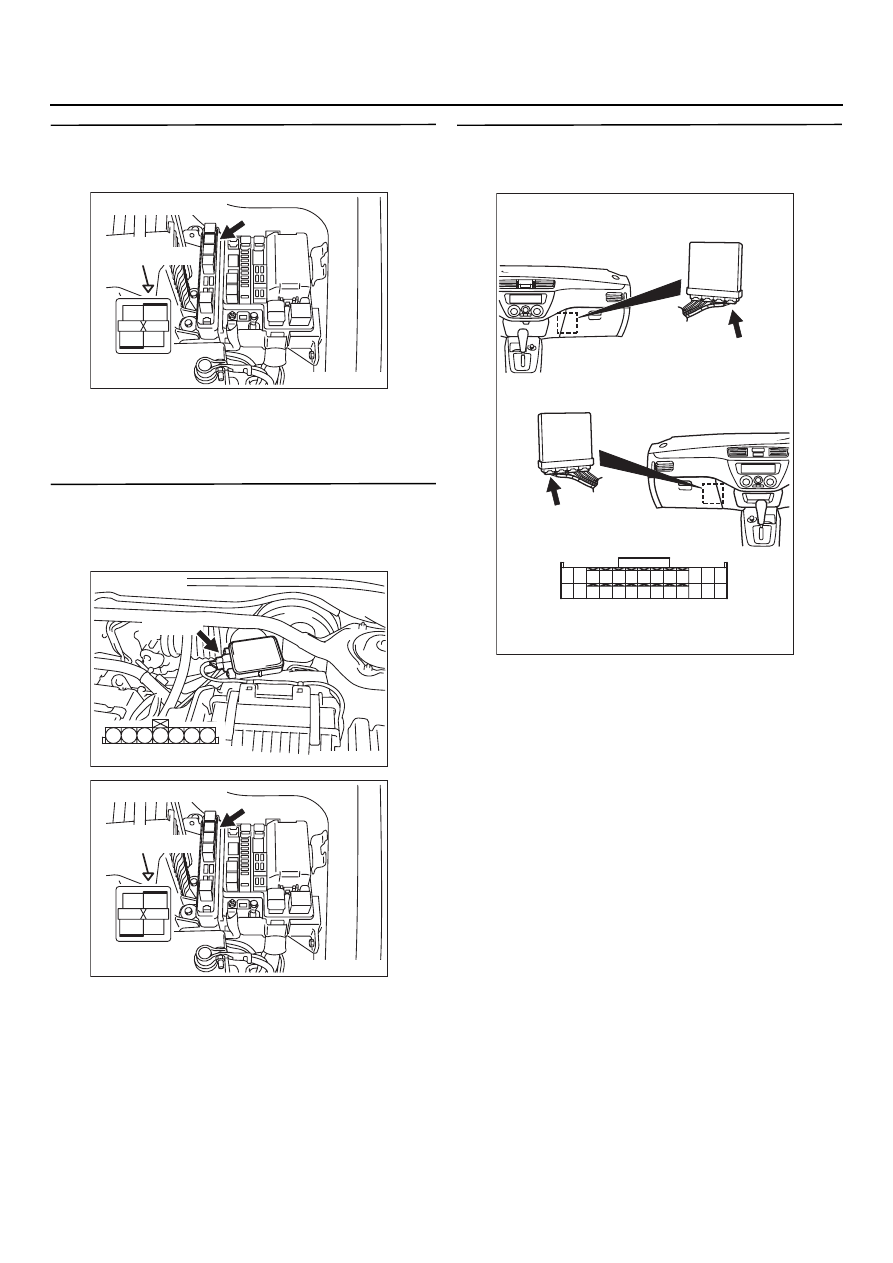

ЭТАП 22. Проверка электрического
разъёма: Разъём ВO16Х реле системы
управления

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 23 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 23. Проверьте жгут между разъёмом
BO08 (контакт № 4) датчика расхода воздуха
и разъёмом BO16X (контакт № 4

*1

 или № 1

*2

реле системы управления

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 24 .

НЕТ :

Отремонтируйте.

ЭТАП 24. Проверка электрического
разъёма: Разъём СO123 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 25 .

НЕТ :

Отремонтируйте или замените.

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301228

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CO123

C@123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@123 (Y)
