13A

-312

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 11: Двигатель не набирает обороты

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
в цепи зажигания, в системе подачи топлива
и т.п.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность системы зажигания.

•

Неисправность системы подачи топлива.

•

Проскок ремня ГРМ.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUTQII/III

В: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверьте положение меток
в приводе ГРМ

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Исправьте положение меток.

ЭТАП 3. Проверка электрического разъёма:
Разъёмы BQ104 и BQ113 катушек зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 4. Проверка разряда с катушки
зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка свечи зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Замените свечу зажигания.

ЭТАП 6. Проверка высоковольтного провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Замените высоковольтный провод.

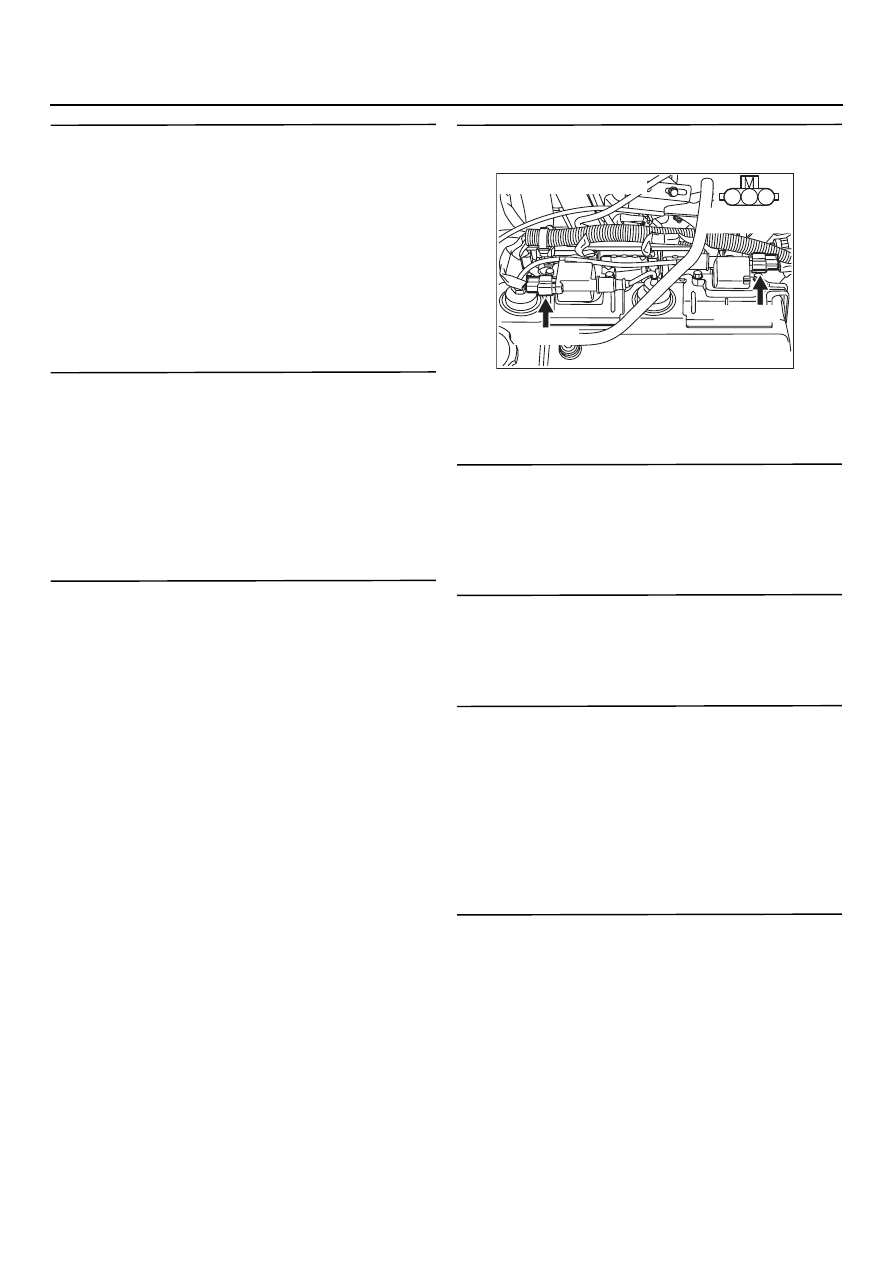

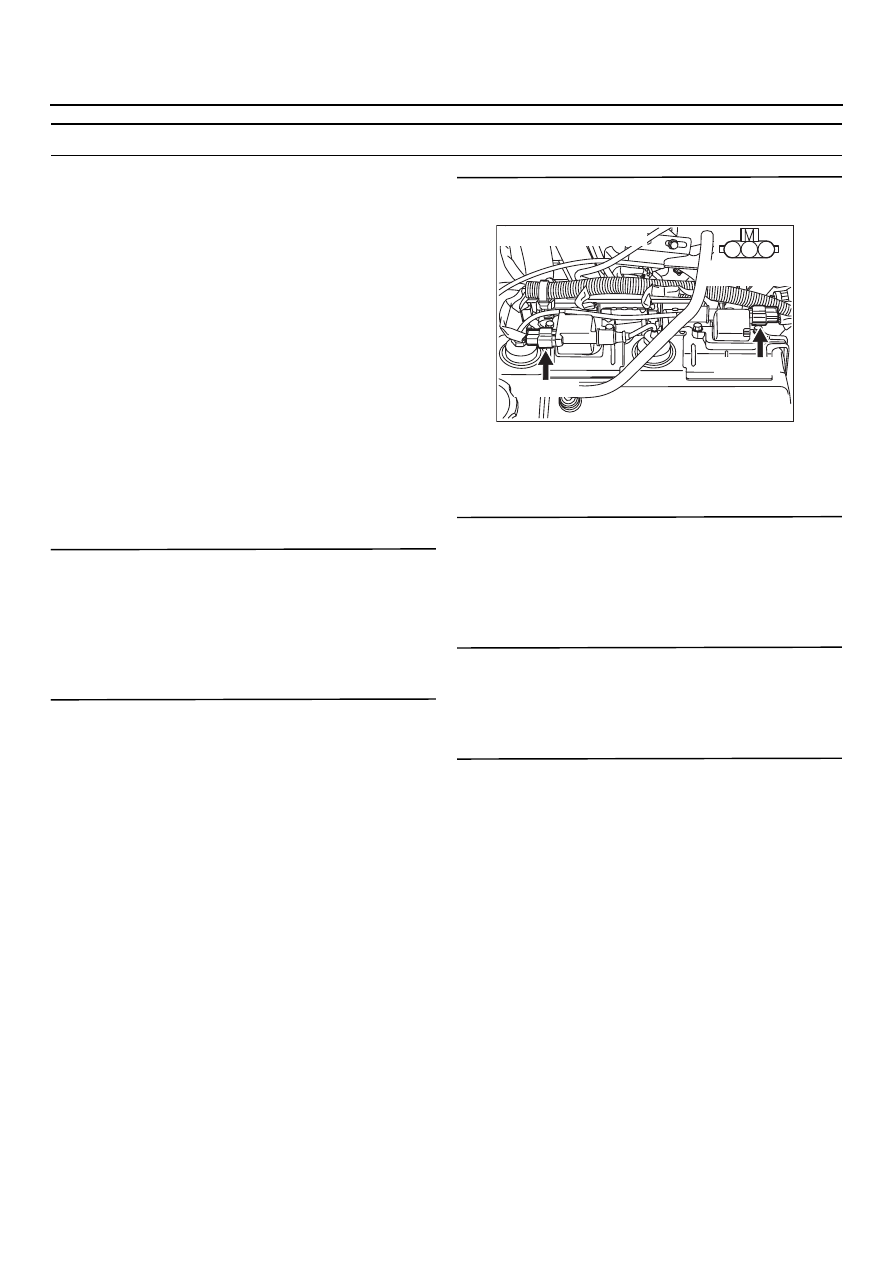

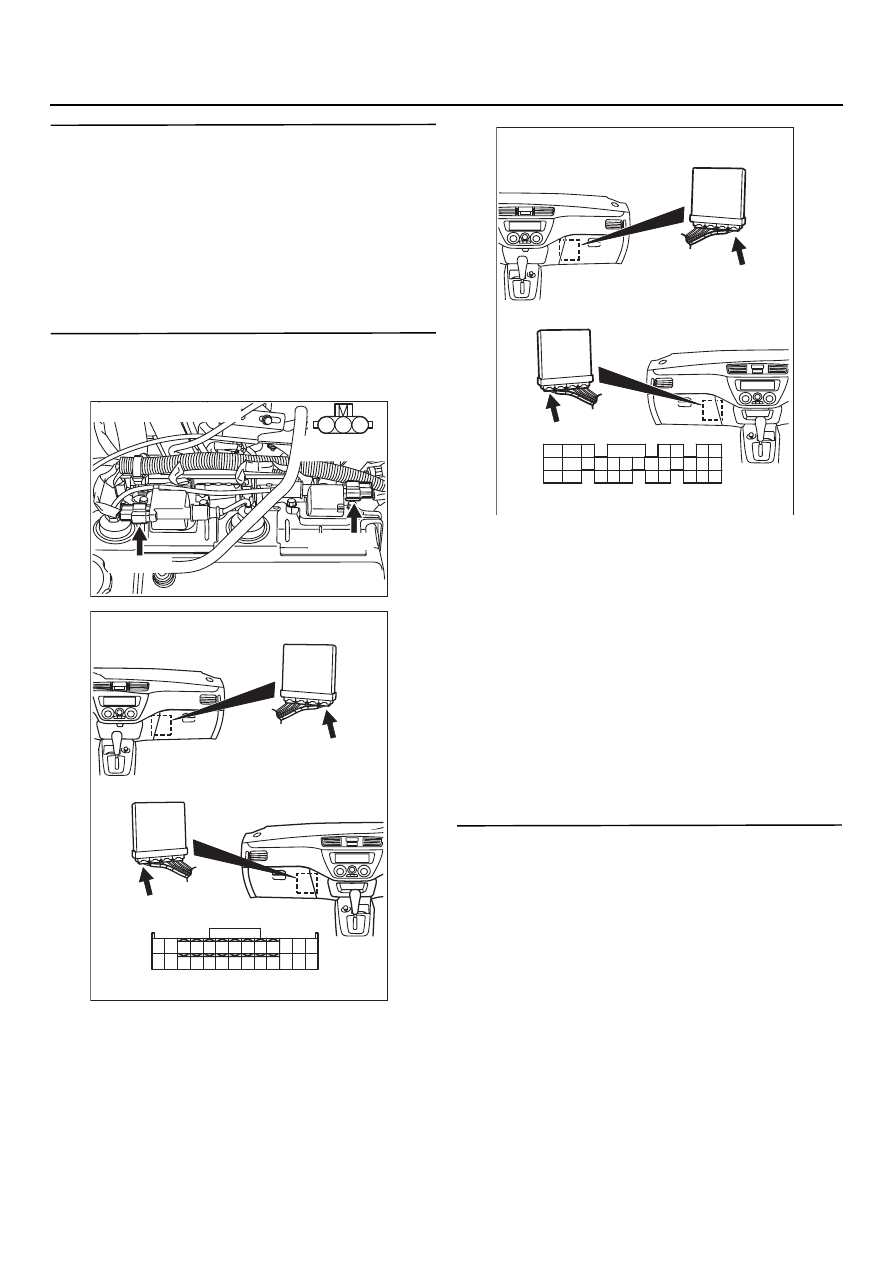

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

13A

-313

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Замените катушку зажигания.

ЭТАП 8. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания
на каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров/
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.

•

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

ЭТАП 9. Проверка давления топлива

•

Измерение давления топлива
(См.

CTP.13A-437

).

В: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем / коробкой передач <АКП>.

НЕТ :

Отремонтируйте.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-314

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 12: Провал ускорения, плохое укорение, запаздывание ускорения,
рывки

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
системы зажигания, неправильный состав
рабочей смеси, недостаточная компрессия
и т.п.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ системы регулирования состава
рабочей смеси.

•

Неисправность системы зажигания.

•

Неисправность системы подачи топлива.

•

Неисправность системы впуска / выпуска.

•

Отказ системы снижения токсичности
отработавших газов.

•

Загрязнение проточной части дроссельного
патрубка.

•

Низкая компрессия.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые при
помощи тестера MUTQII/III

В: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка звука работы форсунки

•

Проверьте звук работы форсунки
(См.

CTP.13A-445

).

В: Слышен ли звук работы?

ДА :

Переходите к Этапу 3 .

НЕТ :

Определите, на каком цилиндре
возникла неисправность с подачей
топлива.

(См. Код №. P0201: Цепь форсунки 1,

CTP.13A-115

).

(См. Код №. P0202: Цепь форсунки 2,

CTP.13A-121

).

(См. Код №. P0203: Цепь форсунки 3,

CTP.13A-127

).

(См. Код №. P0204: Цепь форсунки 4,

CTP.13A-133

).

ЭТАП 3. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 14: Датчик положения

дроссельной заслонки.

b. Позиция 21: Датчик температуры

охлаждающей жидкости.

c. Позиция 32: Датчик абсолютного

давления во впускном коллекторе

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проведите процедуру диагностики,
предусмотренную для датчика,
показавшего отклонение от
номинальных параметров (См. таблицу
кодов неисправностей,

CTP.13A-19

).

ЭТАП 4. Проверка собственно
электромагнитного клапана продувки
адсорбера

•

Проверьте собственно электромагнитный
клапан продувки (См. главу 17, "Система
понижения токсичности

−

 Система

улавливания паров топлива",

CTP.17-14

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Замените электромагнитный клапан
управления продувкой абсорбера.

13A

-315

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка собственно
электромагнитного клапана системы
рециркуляции (EGR)

•

Проверьте собственно электромагнитный
клапан системы рециркуляции (См. главу 17,
"Система понижения токсичности

−

 Система

рециркуляции",

CTP.17-20

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Замените электровакуумный клапан
EGR.

ЭТАП 6. Проверка собственно клапана
рециркуляции (EGR)

•

Проверьте собственно клапан системы
рециркуляции (См. главу 17, "Система
понижения токсичности

−

 Система

рециркуляции",

CTP.17-18

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Замените клапан системы EGR.

ЭТАП 7. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 11: Передний кислородный

датчик.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Проверьте цепь переднего
кислородного датчика
(См. Код № P0130,

CTP.13A-75

).

ЭТАП 8. Проверка электрического разъёма:
Разъёмы BQ104 и BQ113 катушек зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 9 .

НЕТ : .

Отремонтируйте или замените.

ЭТАП 9. Проверка разряда с катушки
зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 14 .

НЕТ : .

Переходите к Этапу 10 .

ЭТАП 10. Проверка свечи зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 11 .

НЕТ : .

Замените свечу зажигания.

ЭТАП 11. Проверка высоковольтного
провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 12 .

НЕТ : .

Замените высоковольтный провод.

ЭТАП 12. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 13 .

НЕТ : .

Замените катушку зажигания.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута
