Mitsubishi Lancer / Lancer Wagon. Руководство - часть 758





13A

-316

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 13. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания на
каждом из цилиндров и "массой" кузова

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

ЭТАП 14. Проверьте  корпус дроссельной
заслонки (загрязнение проточной части
возле заслонки)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Промойте  корпус дроссельной
заслонки (проточную часть возле
заслонки) (См.

CTP.13A-435

).

ЭТАП 15. Проверка давления топлива

Измерение давления топлива
(См.

CTP.13A-437

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-317

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 16. Проверка компрессии

Проверьте компрессию (См. главу 11A,
"Операции технического обслуживания,
выполняемые непосредственно на
автомобиле",

CTP.11A-13

).

В: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

НЕТ :

Отремонтируйте.

13A

-318

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

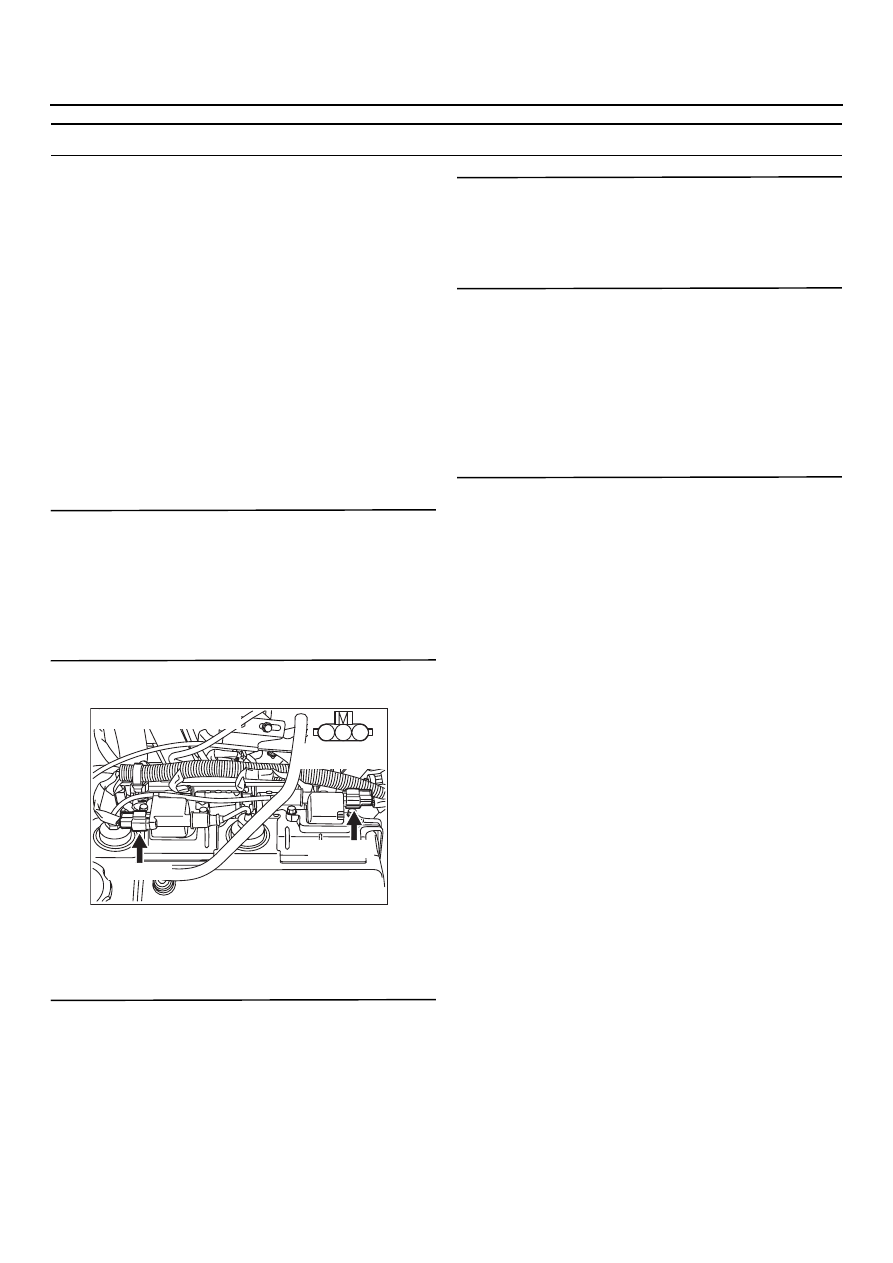

Процедура проверки 13: Ощущение удара или вибрации при ускорении

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Неисправность возможно вызвана утечкой
напряжения при его росте во время
ускорения.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Неисправность системы зажигания.

Отказ блока управления двигателем <МКП>.

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые при
помощи тестера MUTQII/III

В: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка электрического разъёма:
Разъёмы BQ104 и BQ113 катушек зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Проверка разряда с катушки
зажигания

В: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

НЕТ :

Переходите к Этапу 4 .

ЭТАП 4. Проверка свечи зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 5 .

НЕТ : .

Замените свечу зажигания.

ЭТАП 5. Проверка высоковольтного провода

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Замените высоковольтный провод.

ЭТАП 6. Проверка собственно катушки
зажигания

Проверьте  собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Замените катушку зажигания.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

13A

-319

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

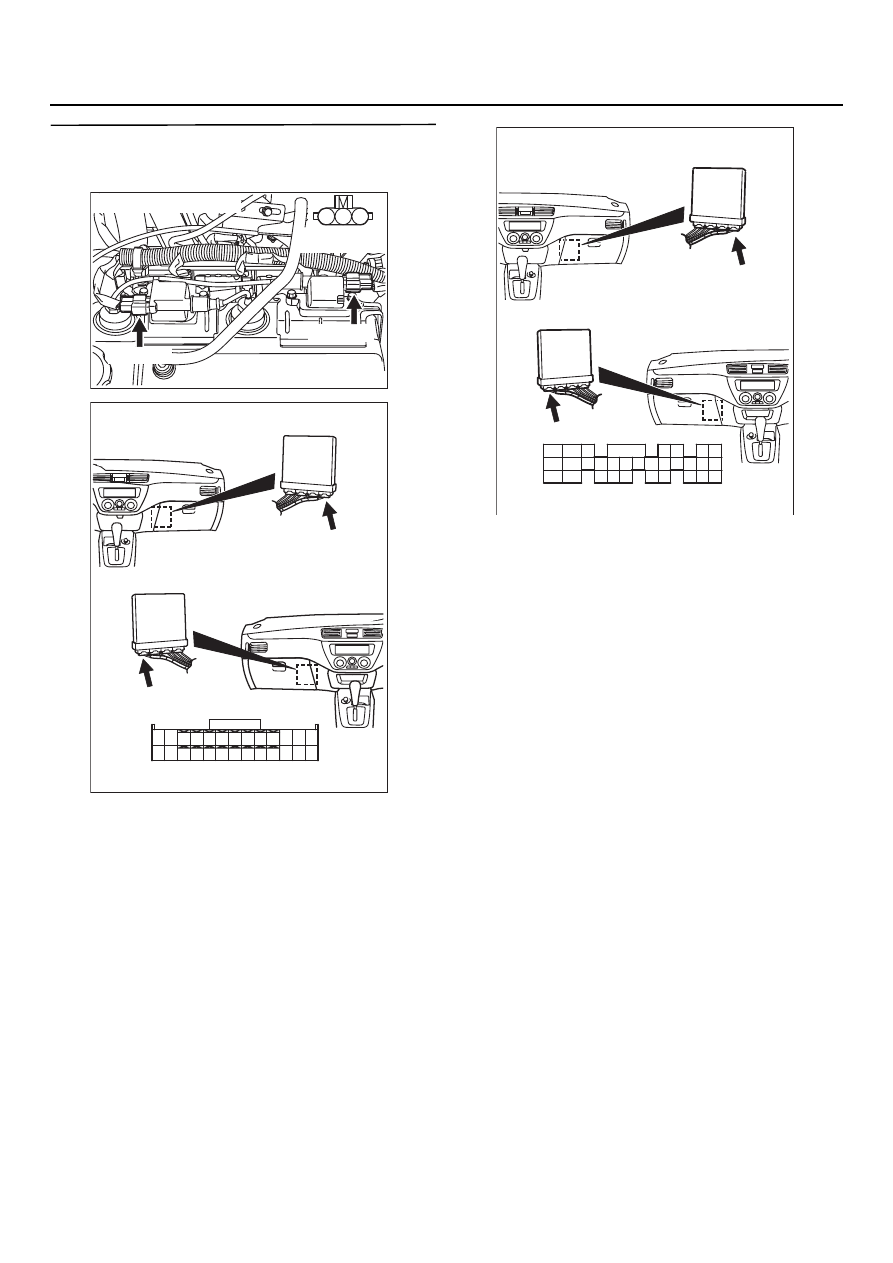

ЭТАП 7. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания
на каждом из цилиндров и "массой" кузова

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122
