13A

-308

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

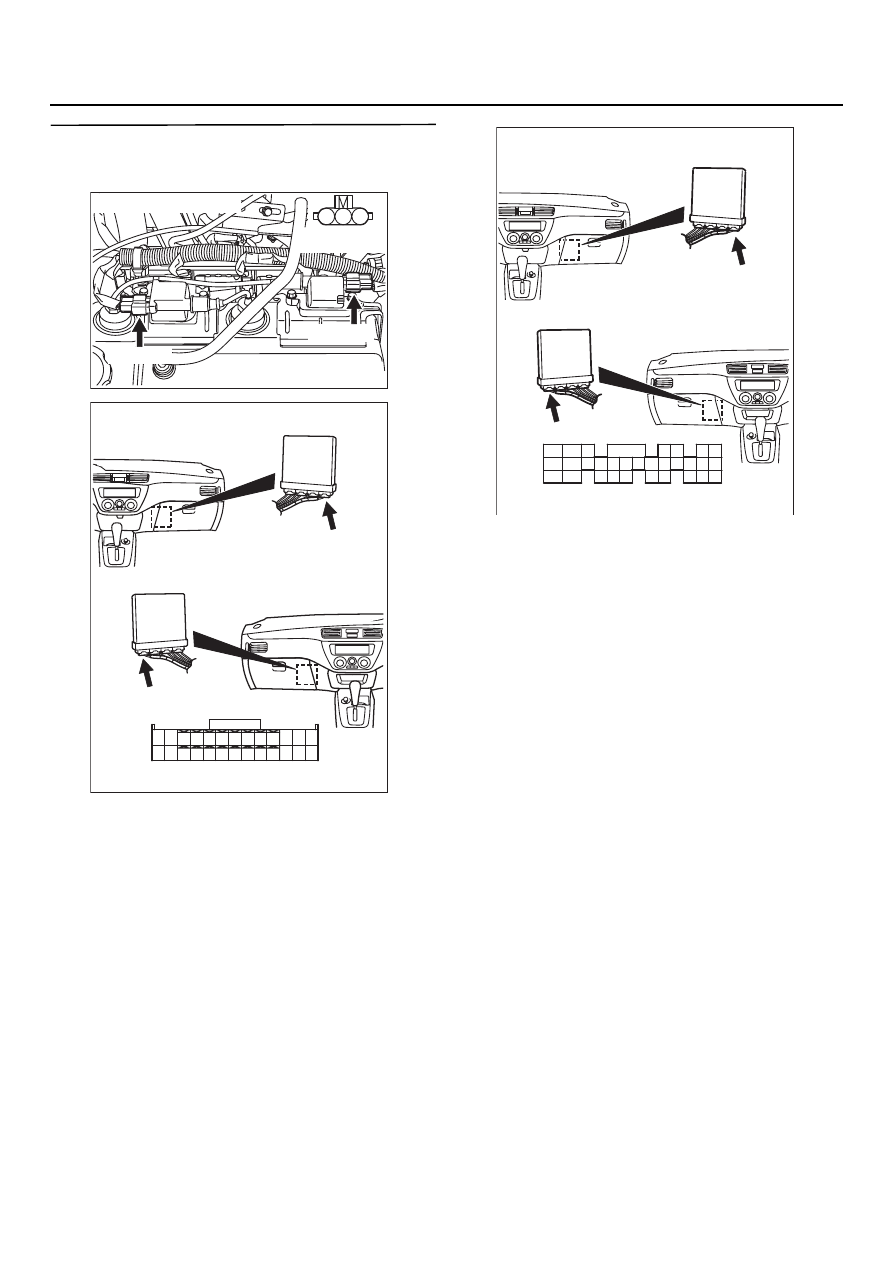

ЭТАП 10. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания
на каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.

•

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-309

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 10: Двигатель останавливается во время замедления движения

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Двигатель может глохнуть при замедлении
изKза недостатка воздуха на впуске,
неправильного состава смеси, вызванного
сбоем в работе системы рециркуляции или
по иным причинам.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ регулятора холостого хода.

•

Неисправность системы зажигания.

•

Отказ системы снижения токсичности
отработавших газов.

•

Загрязнение проточной части дроссельного
патрубка.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем/
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые при
помощи тестера MUTQII/III

В: Записан ли в память код неисправности?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 14: Датчик положения

дроссельной заслонки

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Проверьте цепь датчика положения
дроссельной заслонки
(См. код P0120,

CTP.13A-56

).

ЭТАП 3. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 45: Положение привода

регулятора регулятора холостого хода

НОРМА: При замедлении привод
регулятора холостого хода уменьшает
подачу воздуха на 0

−

 2 шага (обороты

двигателя не ниже 1000).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проверьте цепь привода регулятора
холостого хода (См. Код № P0505,

CTP.13A-206

).

ЭТАП 4. Проверка собственно
электромагнитного клапана системы
рециркуляции (EGR)

•

Проверьте собственно электромагнитный
клапан системы рециркуляции (См. главу 17,
"Система понижения токсичности

−

 Система

рециркуляции",

CTP.17-20

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Замените электровакуумный клапан
EGR.

ЭТАП 5. Проверка собственно клапана
рециркуляции (EGR)

•

Проверьте собственно клапан системы
рециркуляции (См. главу 17, "Система
понижения токсичности

−

 Система

рециркуляции",

CTP.17-18

).

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 6 .

НЕТ : .

Замените клапан системы EGR.

ЭТАП 6. Проверьте  корпус дроссельной
заслонки (загрязнение проточной части
возле заслонки)

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 7 .

НЕТ : .

Промойте  корпус дроссельной

заслонки (проточную часть возле
заслонки) (См.

CTP.13A-435

).

13A

-310

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

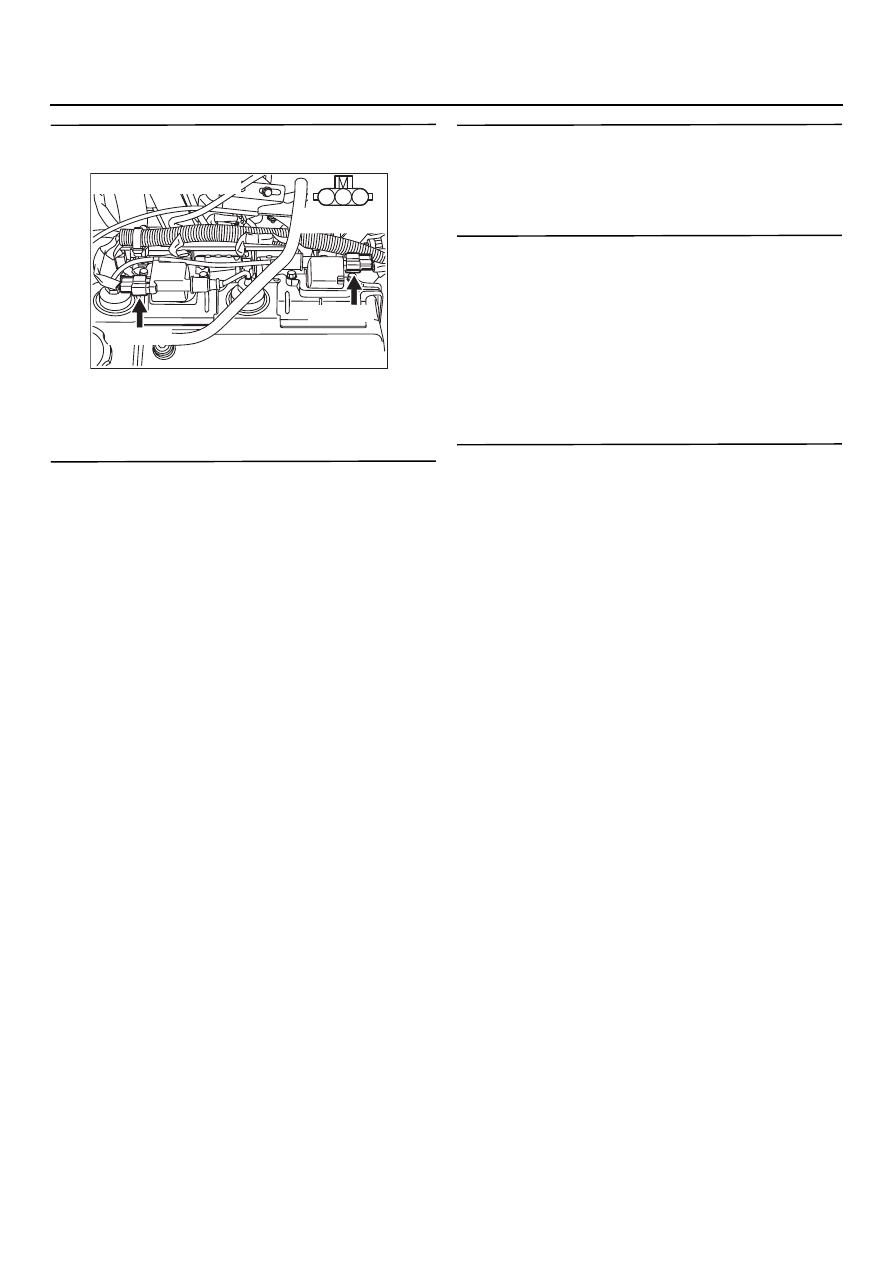

ЭТАП 7. Проверка электрического разъёма:
Разъёмы BQ104 и BQ113 катушек зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Переходите к Этапу 8 .

НЕТ : .

Отремонтируйте или замените.

ЭТАП 8. Проверка разряда с катушки
зажигания

В: Результаты проверки удовлетворительны?

ДА : .

Замените блок управления двигателем

<МКП> или блок управления
двигателем/коробкой передач <АКП>.

НЕТ : .

Переходите к Этапу 9 .

ЭТАП 9. Проверка свечи зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Замените свечу зажигания.

ЭТАП 10. Проверка высоковольтного
провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Замените высоковольтный провод.

ЭТАП 11. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Замените катушку зажигания.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

13A

-311

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 12. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания
на каждом из цилиндров и "массой" кузова

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.

•

Проверьте цепь сигнала
на предмет обрыва / короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте.

AK301352

1

2

3

AB

Разъёмы: BQ104, BQ113

BK113 (GR)

BK104 (GR)

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122
