13A
-304
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 25. Проверка собственно катушки
зажигания
•
Проверьте собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",
CTP.16-34
).
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 26 .
НЕТ :
Замените катушку зажигания.
ЭТАП 26. Проверка жгута между контактами
№ 2 на разъёме катушки зажигания
на каждом из цилиндров и "массой" кузова
•
Проверьте цепь "массы" на предмет
короткого замыкания или повреждения.
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
контактом № 3 на разъёме катушки
зажигания на каждом из цилиндров
и разъёмом CK123 блока управления
двигателем <MКП> или CK122 блока
управления двигателем/коробкой
передач <A/T>.
•
Проверьте цепь сигнала на
предмет обрыва/короткого
замыкания или повреждения.
НЕТ :
Отремонтируйте.
ЭТАП 27. Проверка факела распыла
форсунки
•
Проверьте факел распыла каждой форсунки
(См.
CTP.13A-445
).
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 28 .
НЕТ :
Замените форсунку.
ЭТАП 28. Проверка компрессии
•
Проверьте компрессию (См. главу 11A,
"Операции технического обслуживания,
выполняемые непосредственно на
автомобиле",
CTP.11A-13
).
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 29 .
НЕТ :
Отремонтируйте.

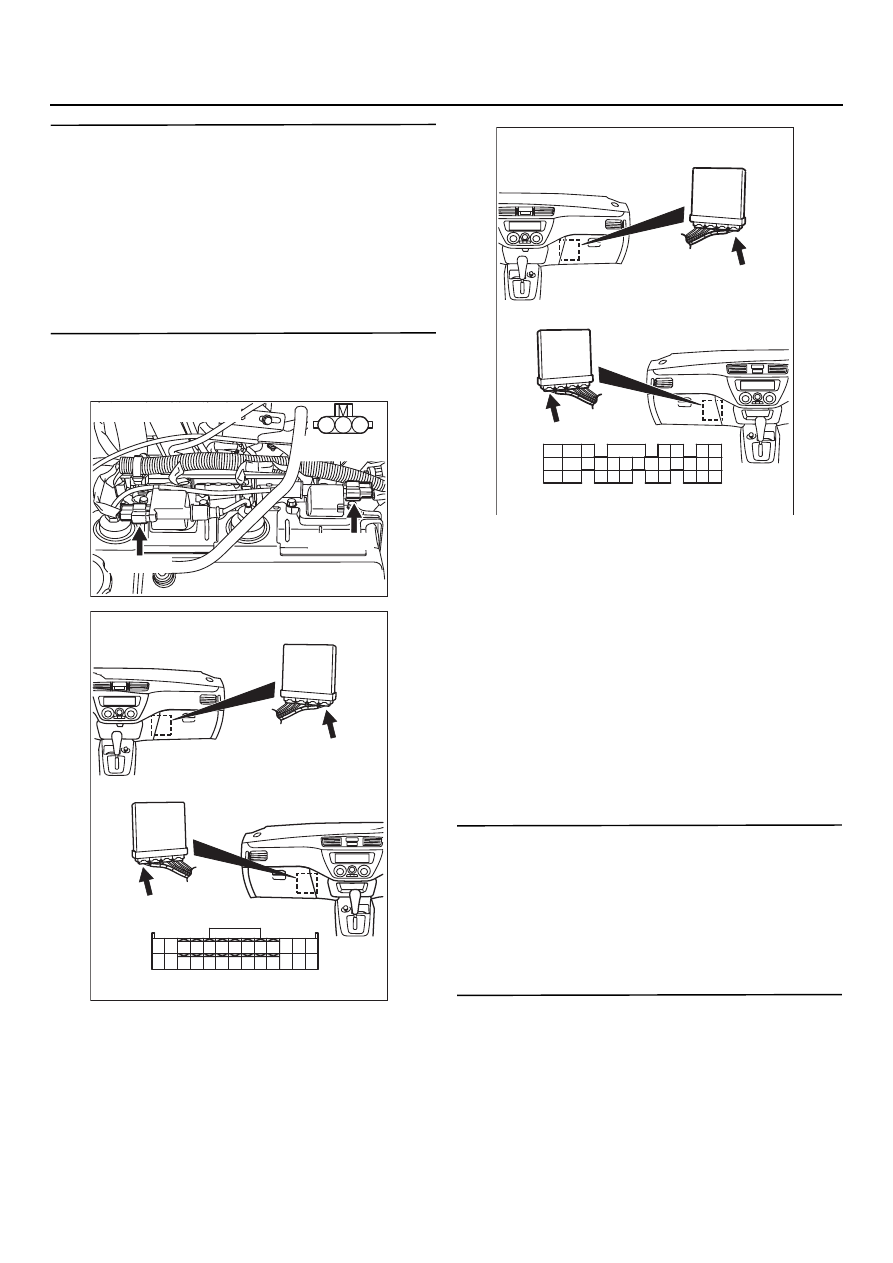

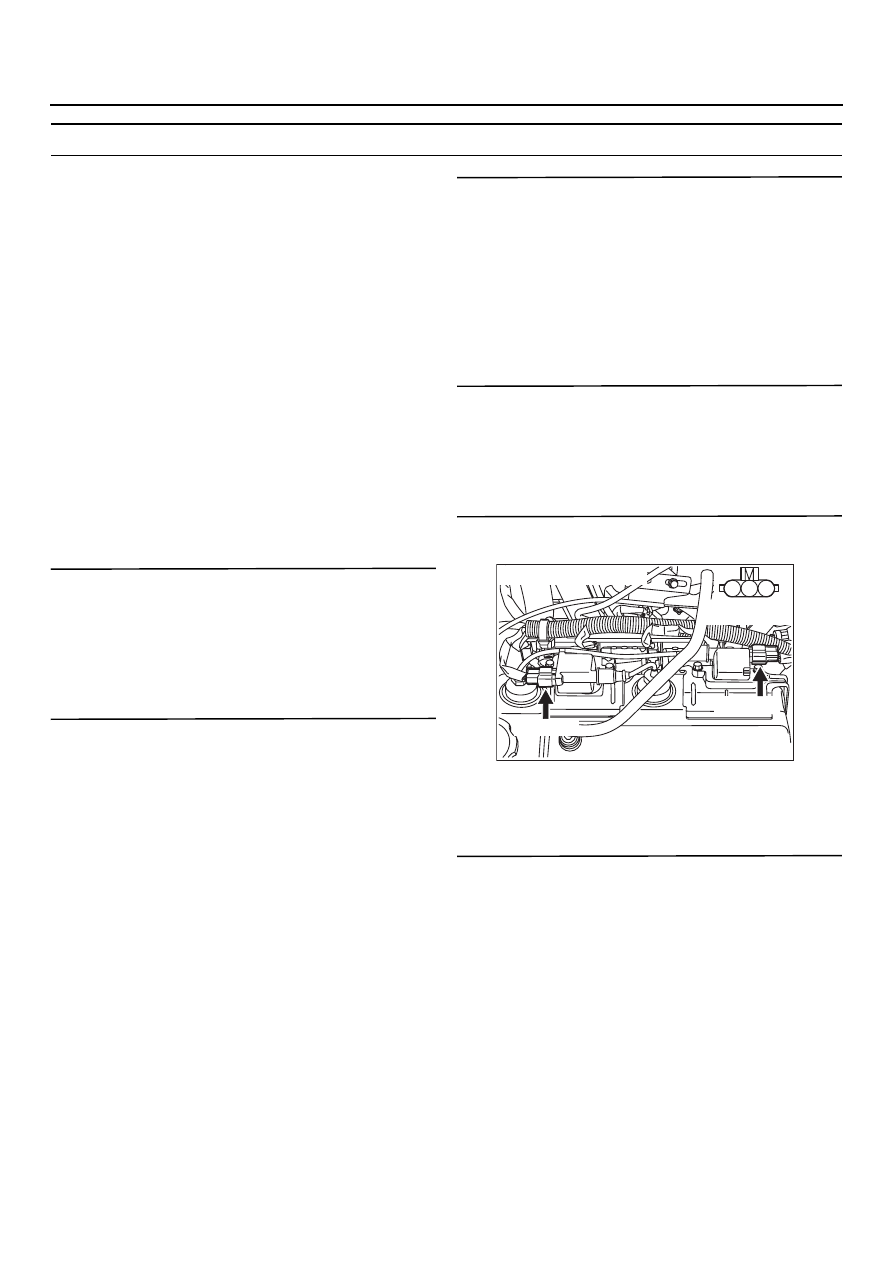

AK301352
1
2
3
AB
Разъёмы: BQ104, BQ113
BK113 (GR)
BK104 (GR)
Разъём
со стороны жгута
AK301122
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CQ123
CK123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK123 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
