Mitsubishi Lancer / Lancer Wagon. Руководство - часть 754
13A
-300
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 16. Проверка напряжения на разъёме
СQ125 блока управления двигателем <МКП>
или СQ122 блока управления
двигателем/коробкой передач <АКП>
•
Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.
•
Двигатель: Двигатель полностью прогрет,
режим холостого хода
•
Коробка передач: Нейтральное положение
переключателя <МКП>, селектор находятся
в положении "Р" <АКП>
•
Вентилятор радиатора системы охлаждения:
Не включён
•
Напряжение между контактом № 33 <МКП>
или контактом № 8 <АКП> и "массой".
НОРМА: Включение фар приводит
к падению напряжения.
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 20 .
НЕТ :
Переходите к Этапу 17 .

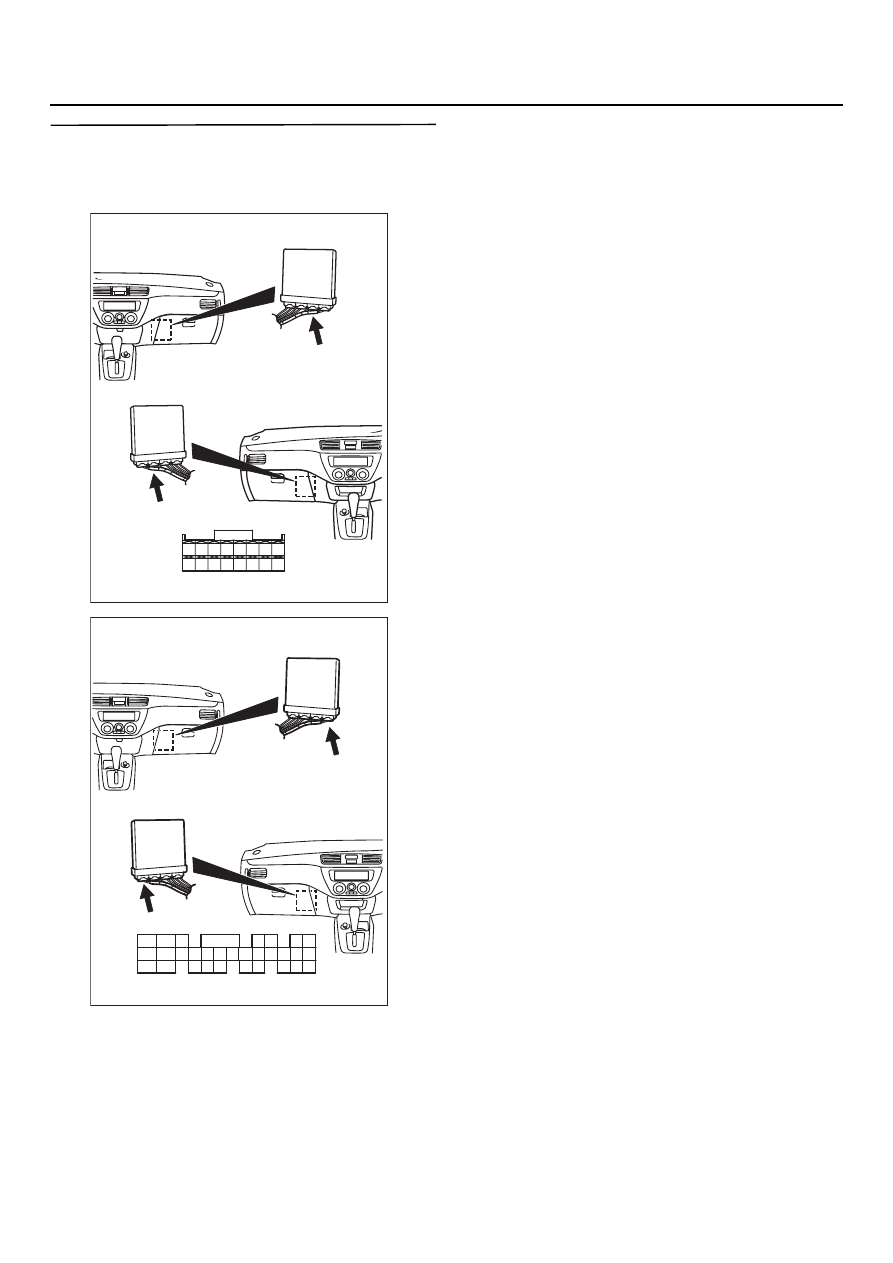

AK301135
343332
3635
37
42
45
31
39
38
46
40
41
43
44
AB
Разъём: CQ125
CK125 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK125 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
