13A

-272

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

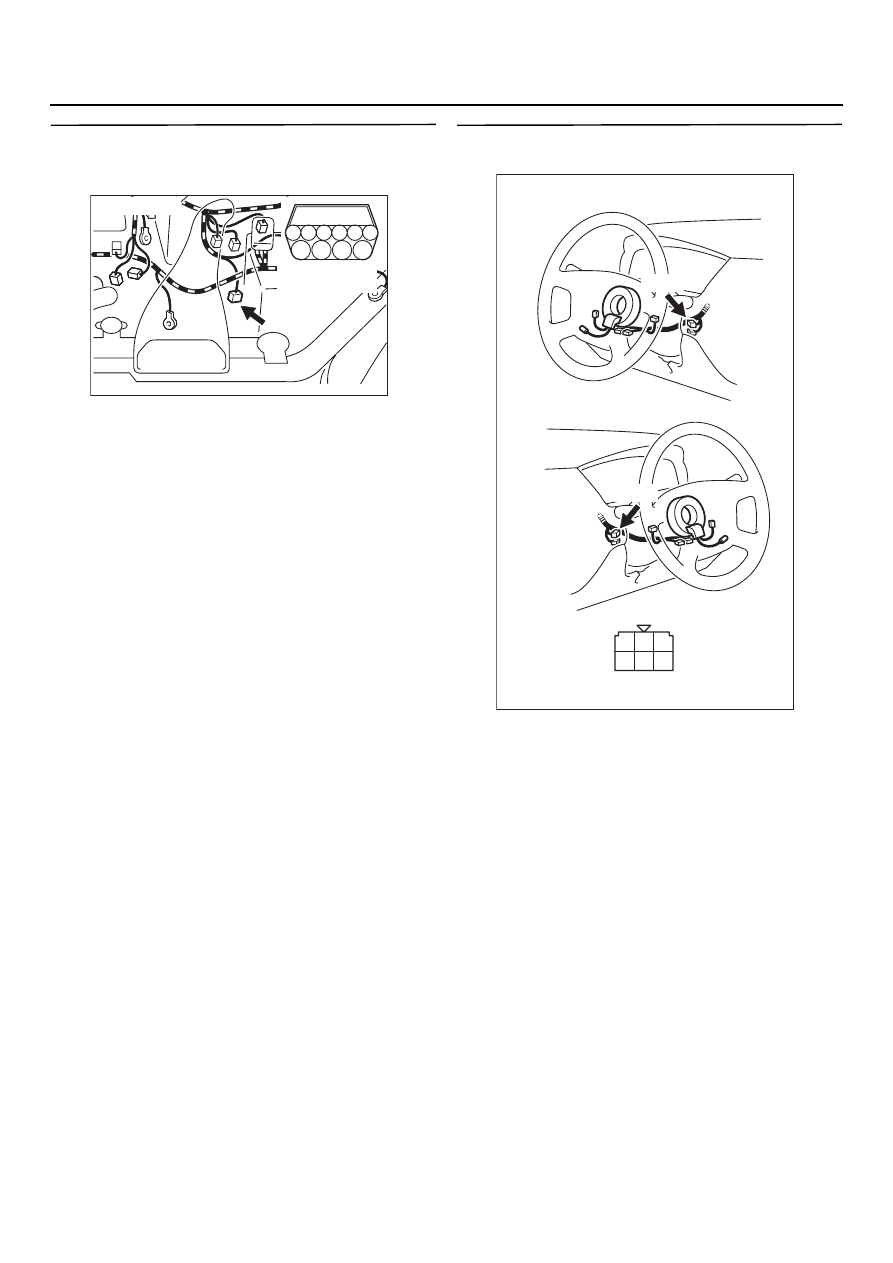

ЭТАП 4. Измерение напряжения
на контактах разъёма BQ20 датчика
положения селектора

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: ST

•

Напряжение между контактом № 10
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

AK301350

8

9

3

4

5

1

2

6

7

10

AB

Разъём
со стороны жгута

Разъём: BQ20

BK20 (B)

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

13A

-273

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 6. Проверка выключателя зажигания

•

Проверьте замок зажигания (См. главу 54А,
"Замок зажигания", "Замок зажигания",

CTP.54A-36

).

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
BK20 (контакт № 10) блока управления
двигателем и разъёмом CK201 (контакт
№ 5) выключателя зажигания.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Замените замок зажигания.

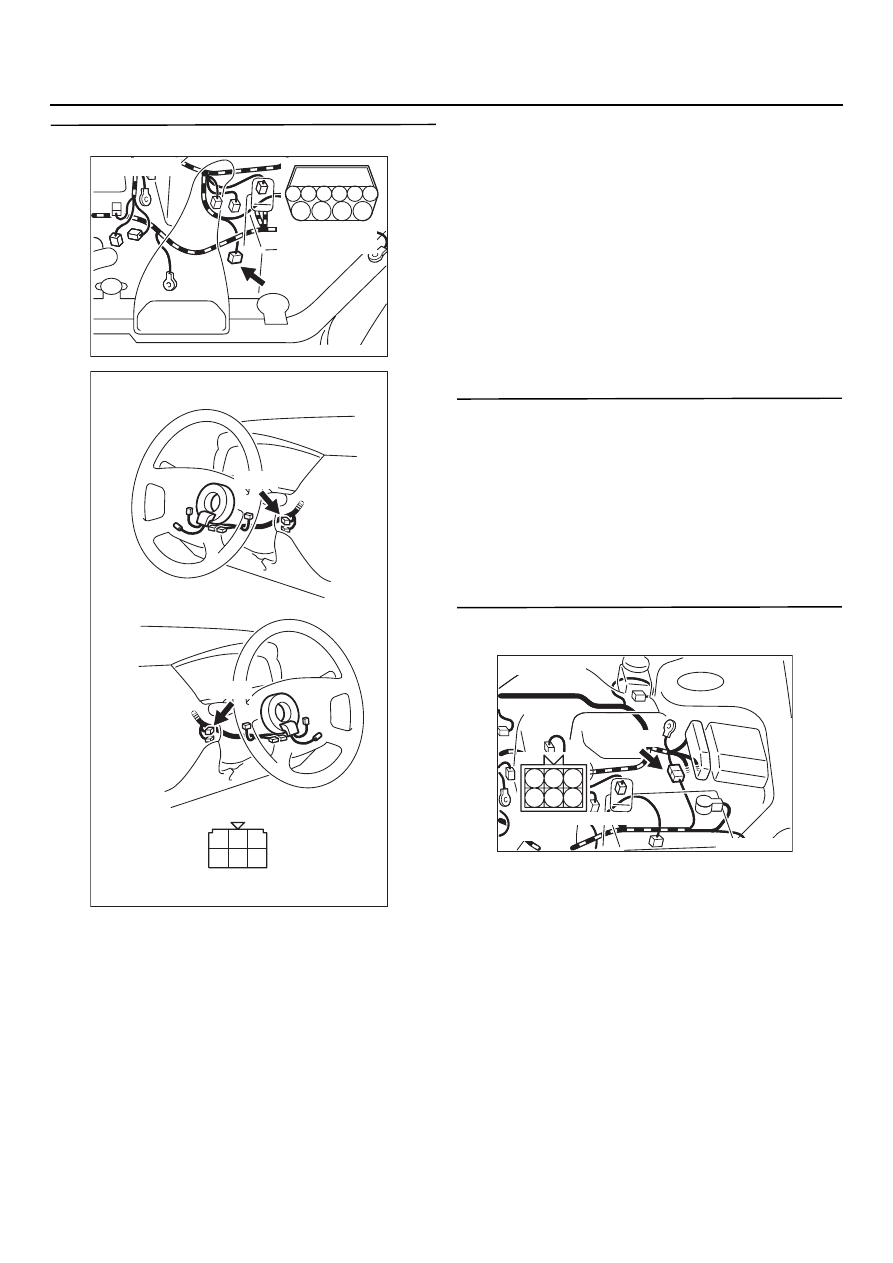

ЭТАП 7. Проверка датчика положения
селектора

•

Проверьте датчик положения селектора
(См. главу 23A, "Важнейшие проверки ",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.23A-165

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Замените датчик положения селектора.

ЭТАП 8. Проверка электрического разъёма:
Промежуточный разъём BQ18

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

AK301350

8

9

3

4

5

1

2

6

7

10

AB

Разъём
со стороны жгута

Разъём: BQ20

BK20 (B)

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

13A

-274

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

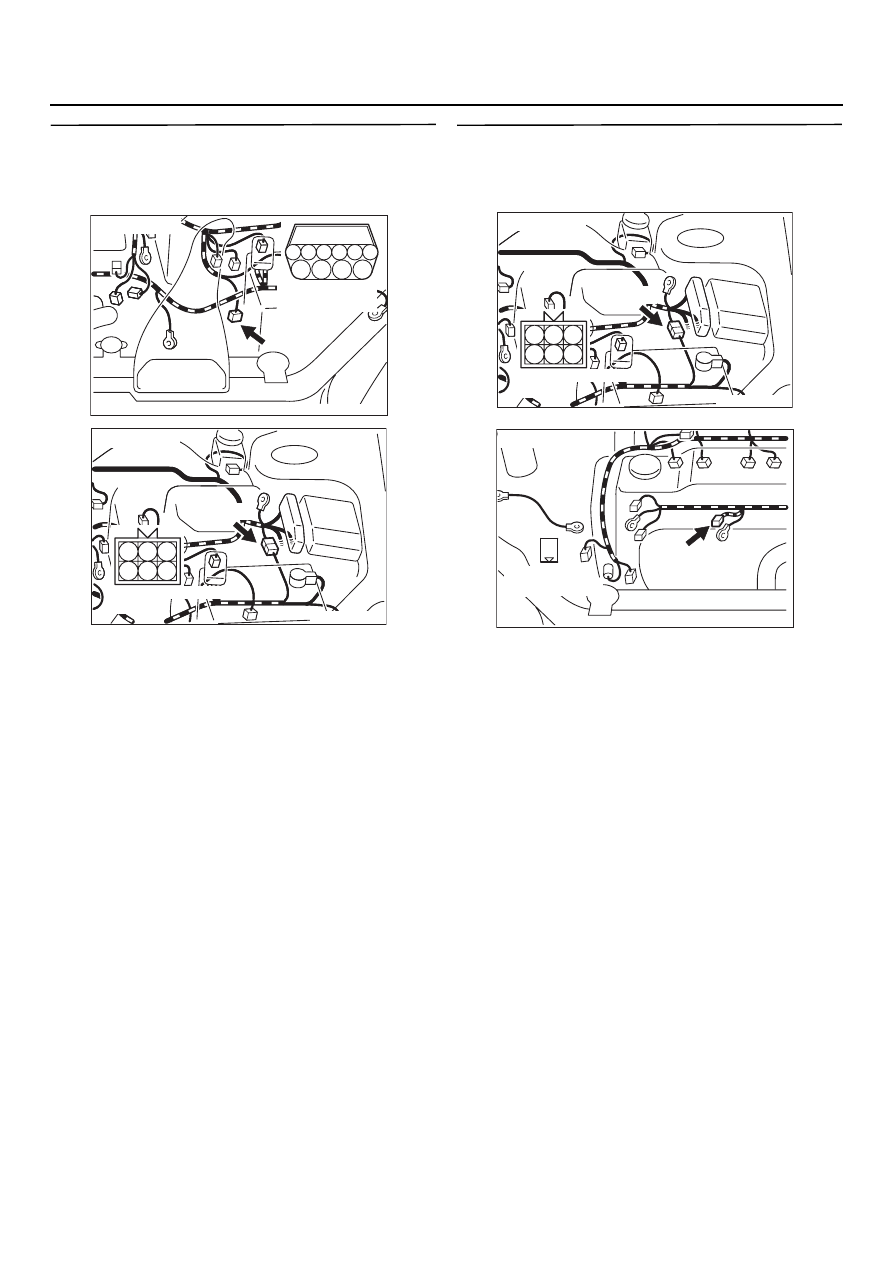

ЭТАП 9. Проверьте жгут между разъёмом
BQ20 (контакт № 9) датчика положения
селектора и контактом № 3 промежуточного
разъёма BQ18

•

Проверьте цепь выхода на предмет обрыва /
короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

ЭТАП 10. Проверьте жгут между
промежуточным разъёмом BQ18
(контакт № 3) и контактом № 1
разъёма BQ23 стартера

•

Проверьте цепь выхода на предмет
обрыва/короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте.

AK301350

8

9

3

4

5

1

2

6

7

10

AB

Разъём
со стороны жгута

Разъём: BQ20

BK20 (B)

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

13A

-275

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

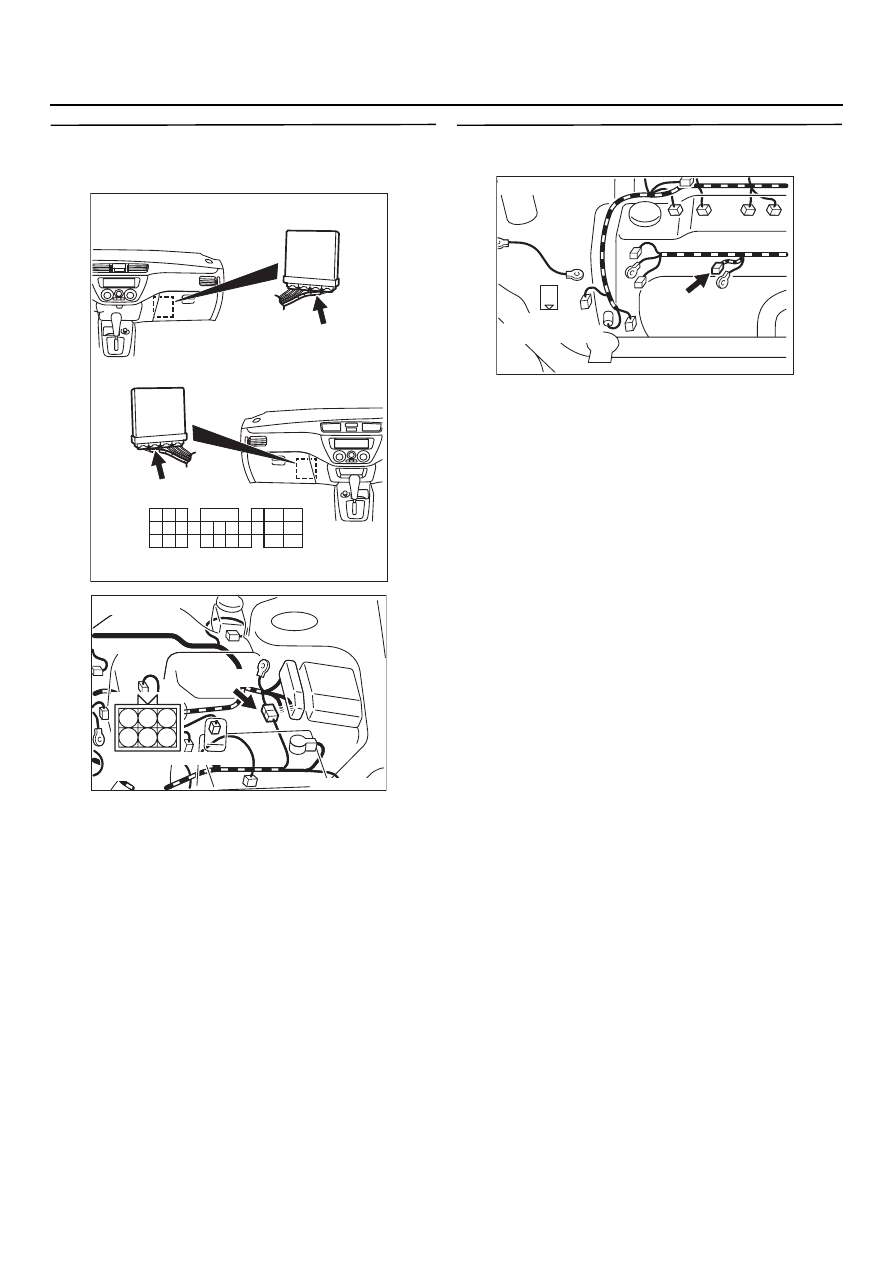

ЭТАП 11. Проверка электрического
разъёма: Разъём CQ124 блока управления
двигателем/коробкой передач A/T

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

промежуточным разъёмом BK18
(контакт № 3) и разъёмом CK124 блока
управления двигателем/коробкой
передач (контакт № 58).

•

Проверьте цепь выхода на
предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 12. Проверка электрического
разъёма: Разъём BQ23 стартера

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Отремонтируйте или замените.

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута
