Mitsubishi Lancer / Lancer Wagon. Руководство - часть 745





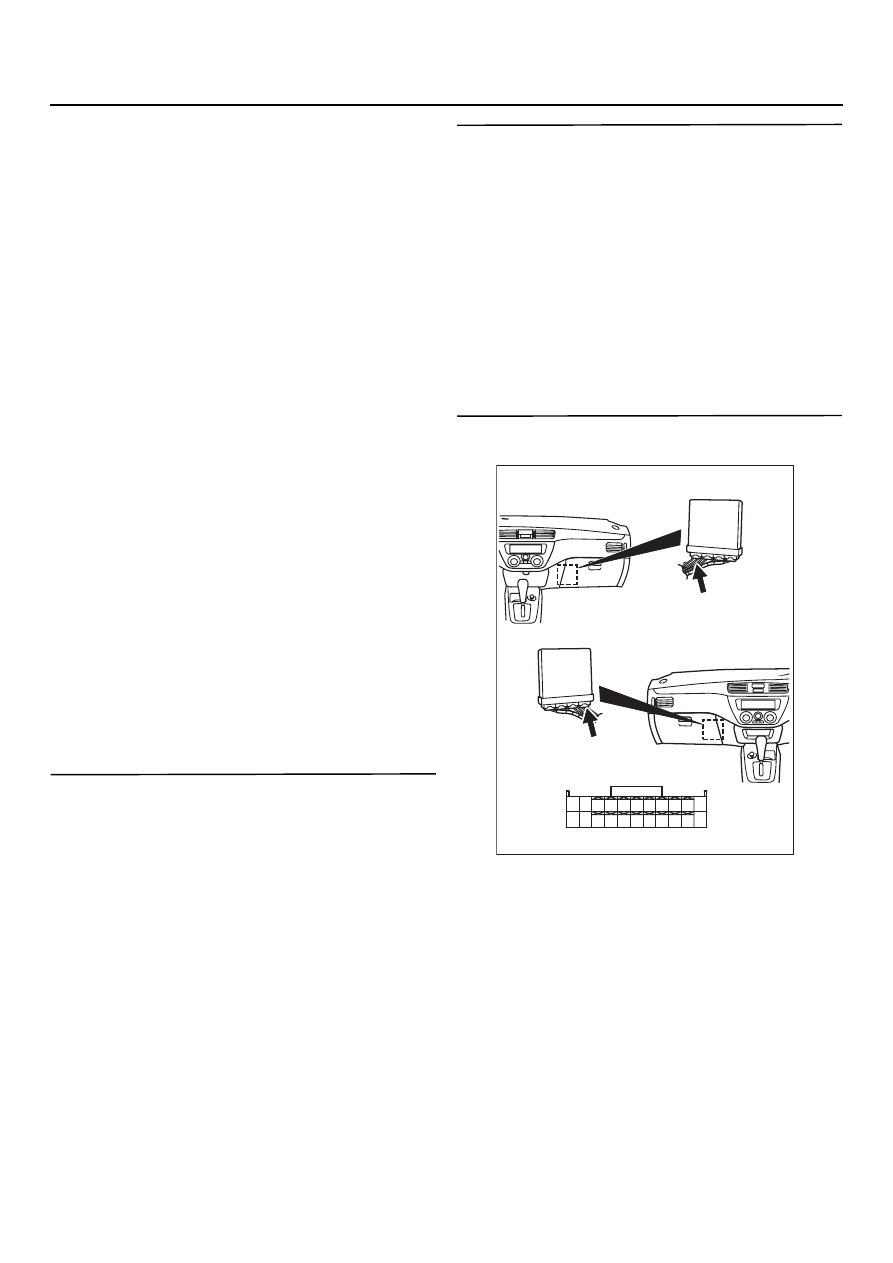

13A

-264

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 1 стартера.

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 71 блока
управления двигателем. Таким образом блок
управления "узнаёт" о прокручивании
двигателя.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Причиной неисправности может быть и отказ
собственно стартера и отказ
соответствующей цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Отказ аккумуляторной батареи.

Отказ стартера.

Обрыв или короткое замыкание в цепи
стартера или плохой контакт в разъёме.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

ЭТАП 1. Проверка напряжения
аккумуляторной батареи

Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.

НОРМА: Не менее 8 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея

 Операции технического

обслуживания, выполняемые
непосредственно на автомобиле"
"Проверка аккумуляторной батареи",

CTP.54A-5

).

ЭТАП 2. База данных прибора MUTQII/III

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 18: Сигнал прокручивания

двигателя

НОРМА:

Есть (Выключатель зажигания

в положении: ST)

Нет (Выключатель зажигания

в положении: ON)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 3 .

ЭТАП 3. Проверка электрического разъёма:
Разъём СQ129 блока управления двигателем

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте или замените.

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

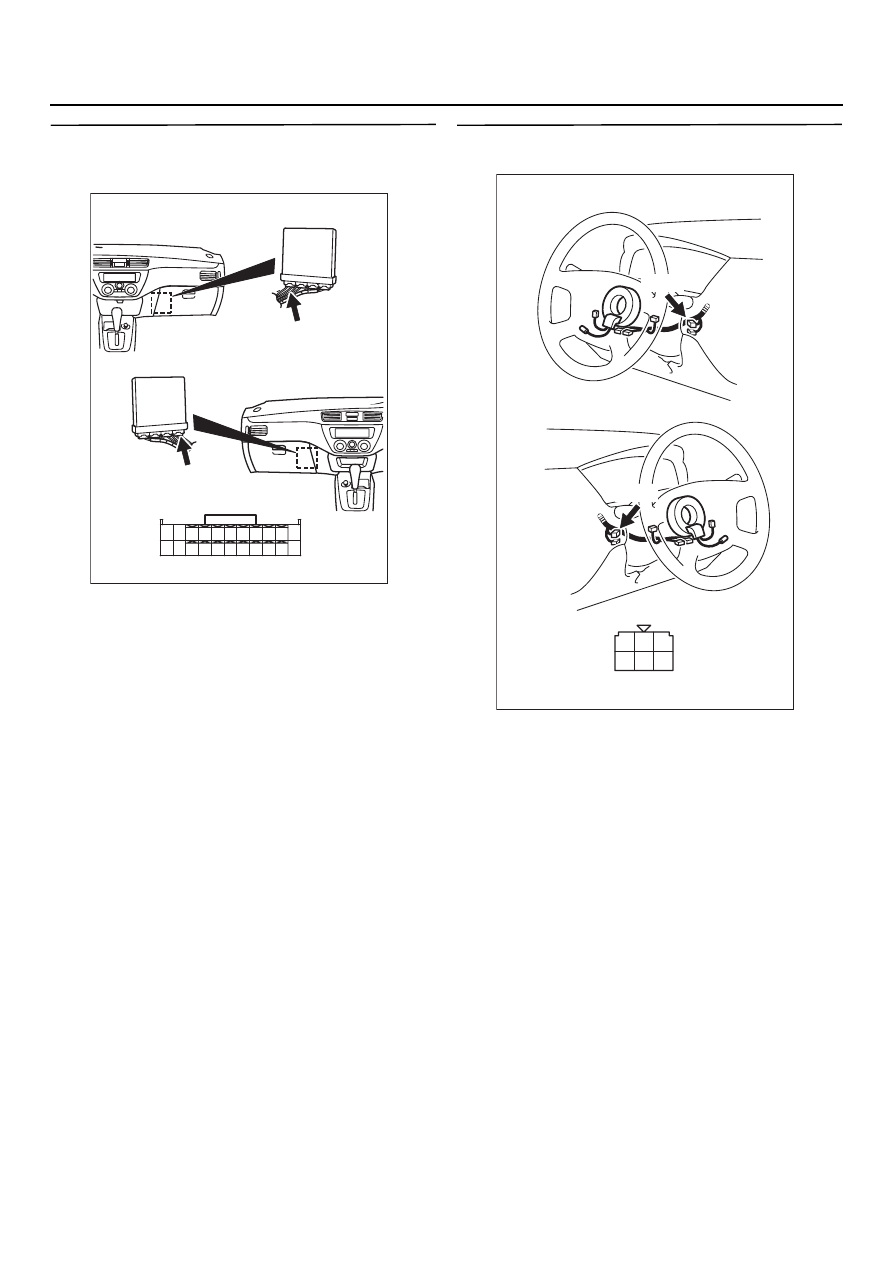

13A

-265

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 4. Измерение напряжения
на контактах разъёма CQ129 блока
управления двигателем

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: ST

Напряжение между контактом № 71
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

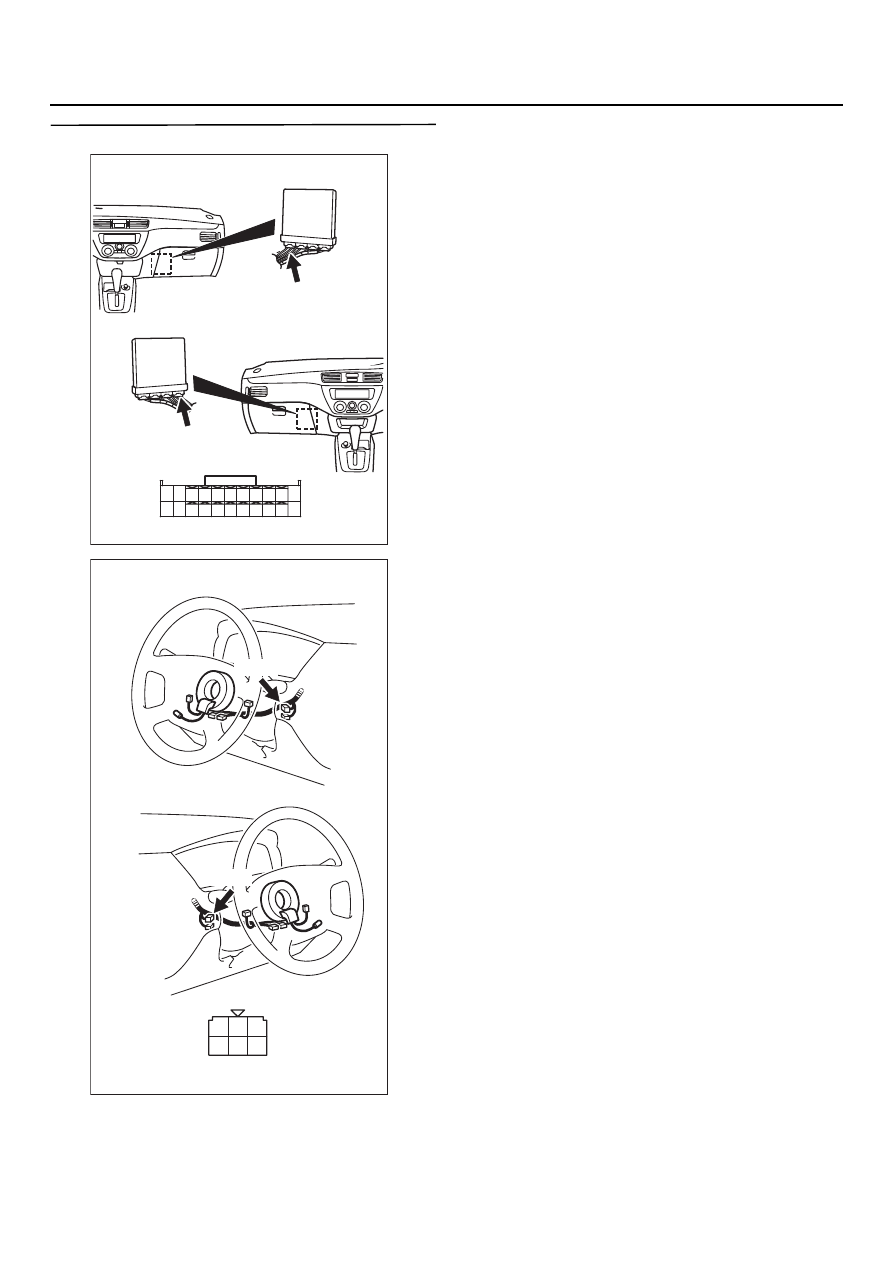

13A

-266

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 6. Проверка выключателя зажигания

Проверьте замок зажигания (См. главу 54А,
"Замок зажигания", "Замок зажигания",

CTP.54A-36

).

В: Результаты проверки удовлетворительны?

ДА

 Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и BK18, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте и
отремонтируйте жгут между разъёмом
CK201 (контакт № 5) выключателя
зажигания и разъёмом BK23 (контакт
№ 1) стартера.

Проверьте цепь сигнала (вывод) на
предмет короткого замыкания.

НЕТ :

Отремонтируйте или замените .

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

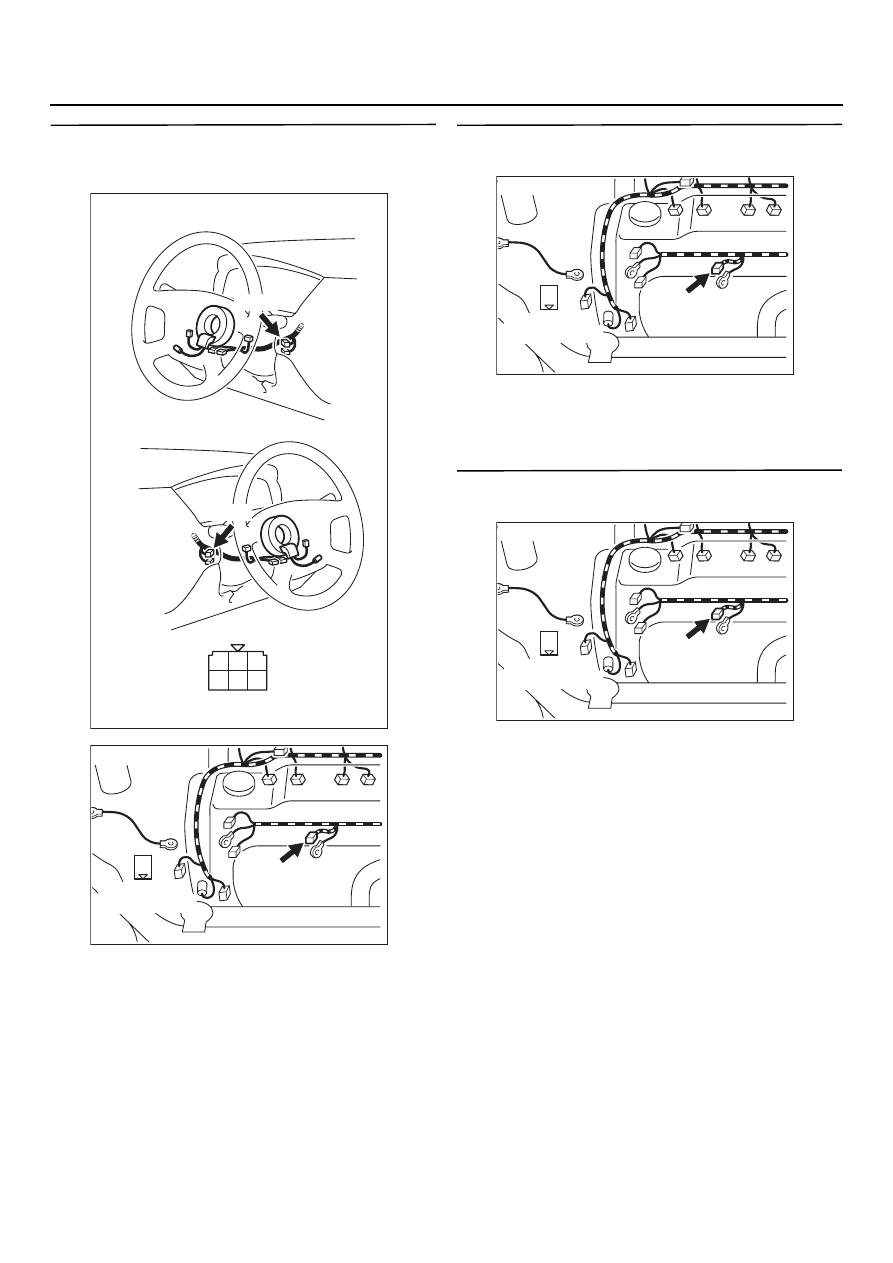

13A

-267

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания
и разъём BQ23 стартера

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и BK18, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте и
отремонтируйте жгут между разъёмом
CK201 (контакт № 5) выключателя
зажигания и разъёмом BK23 (контакт
№ 1) стартера.

Проверьте цепь сигнала (вывод)
на предмет короткого замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 8. Проверка электрического разъёма:
Разъём BQ23 стартера

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 9. Измерение напряжения
на контактах разъёма BQ23 стартера

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: ST

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Переходите к Этапу 10 .

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута
