Mitsubishi Lancer / Lancer Wagon. Руководство - часть 743

13A

-256

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

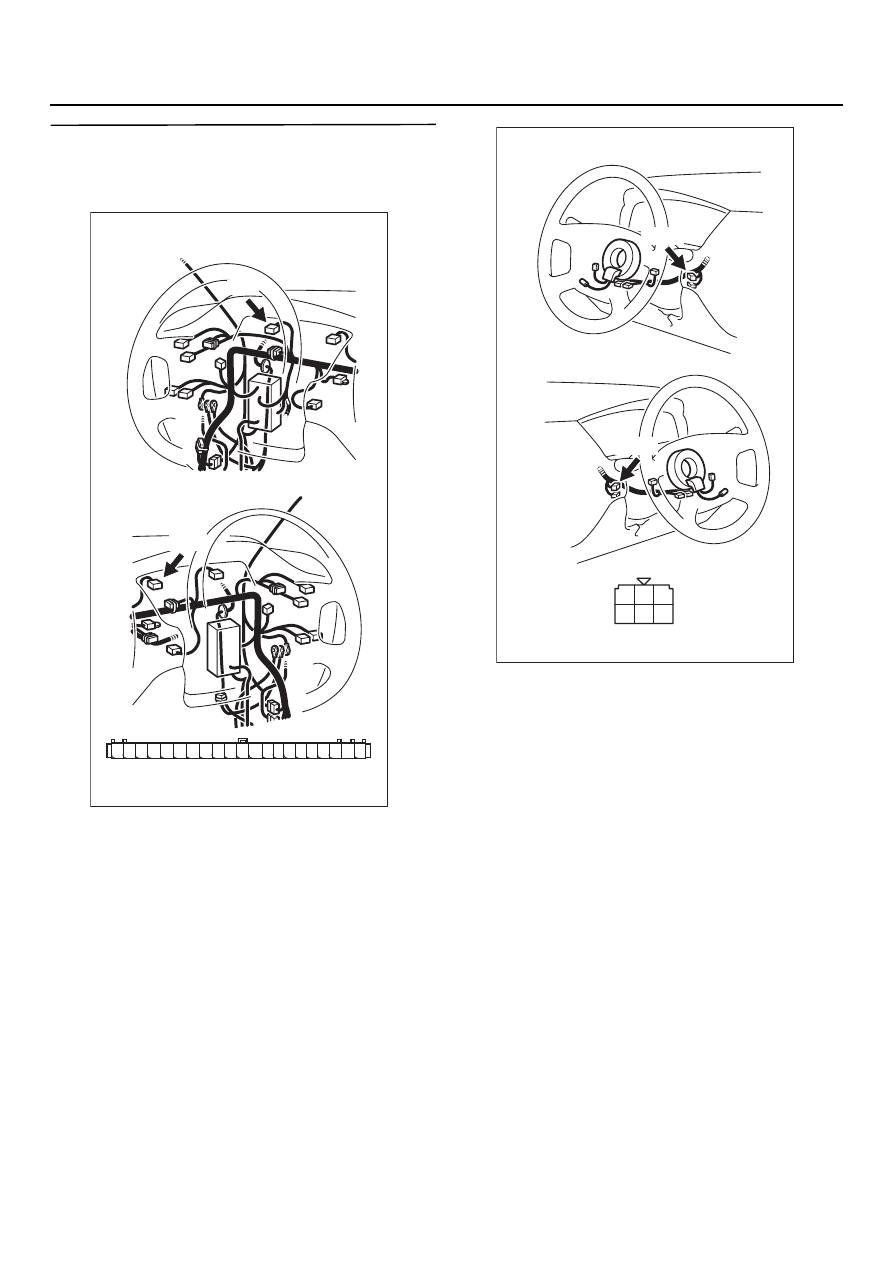

ЭТАП 10. Проверьте жгут между разъёмом
CQ04 (контакт № 9) панели приборов
и контактом № 2 разъёма CQ201
выключателя зажигания

NOTE: Перед проверкой жгута проверьте

промежуточные разъёмы C!212, C!03

*1

 и C!210,

если нужно, отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте.

AK301345

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CQ04

CK04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK04

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

13A

-257

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

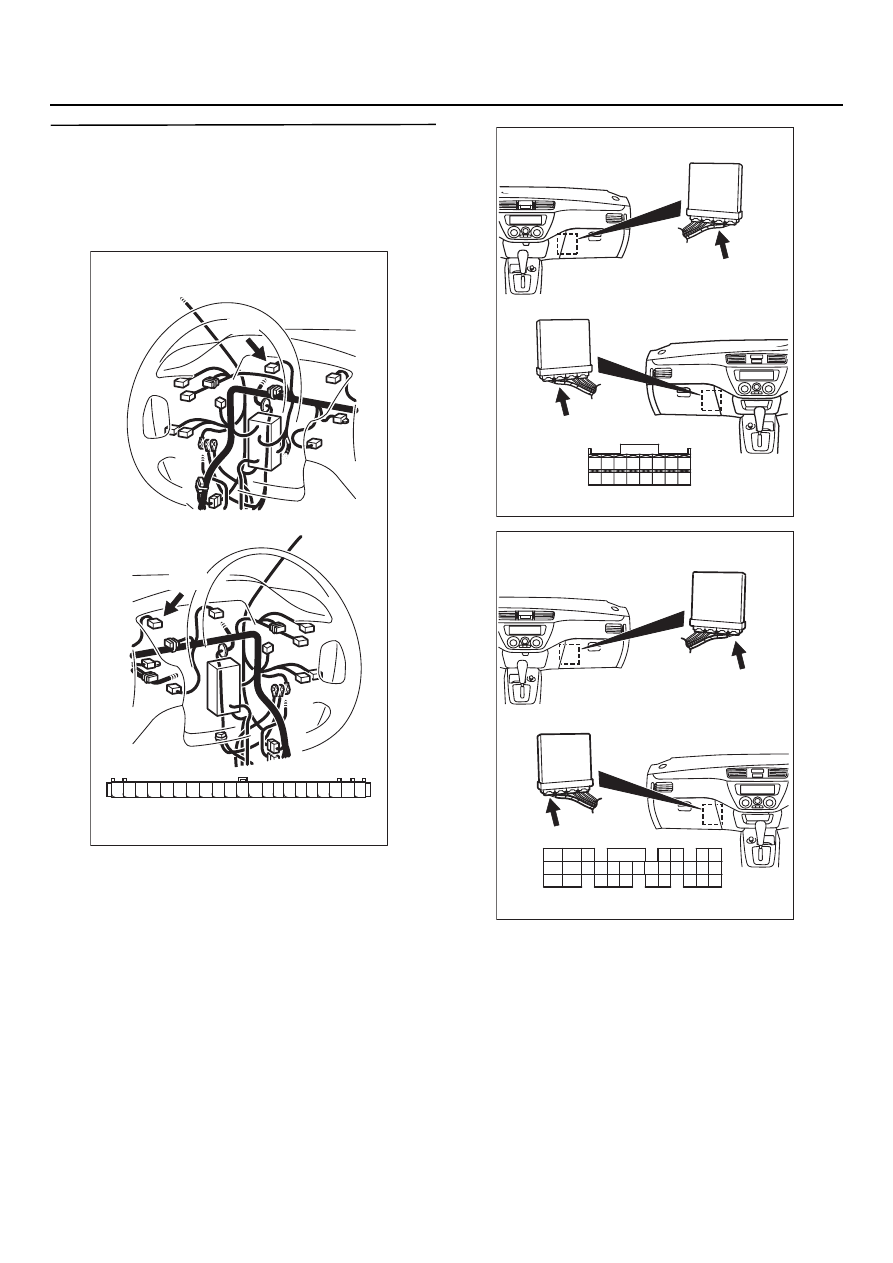

ЭТАП 11. Проверка жгута между разъёмом
CQ04 (контакт № 17) панели приборов
и разъёмом CQ125 (контакт № 36) блока
управления двигателем <МКП> или разъёма
CQ122 (контакт № 22) блока управления
двигателем/коробкой передач <АКП>

NOTE: Перед выполнением вышеуказанной

проверки проверьте промежуточный разъём C!13

*1



или C!137

*2

 и, если нужно, отремонтируйте.

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :  Переходите к Этапу 12 .
НЕТ : Отремонтируйте.

AK301345

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CQ04

CK04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK04

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-258

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 12. Проверка наличия признаков
неисправности

В: Признак неисправности поQпрежнему

присутствует?
ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>

.

НЕТ :

Повторяющаяся неисправность
(См. главу 00,  "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

13A

-259

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

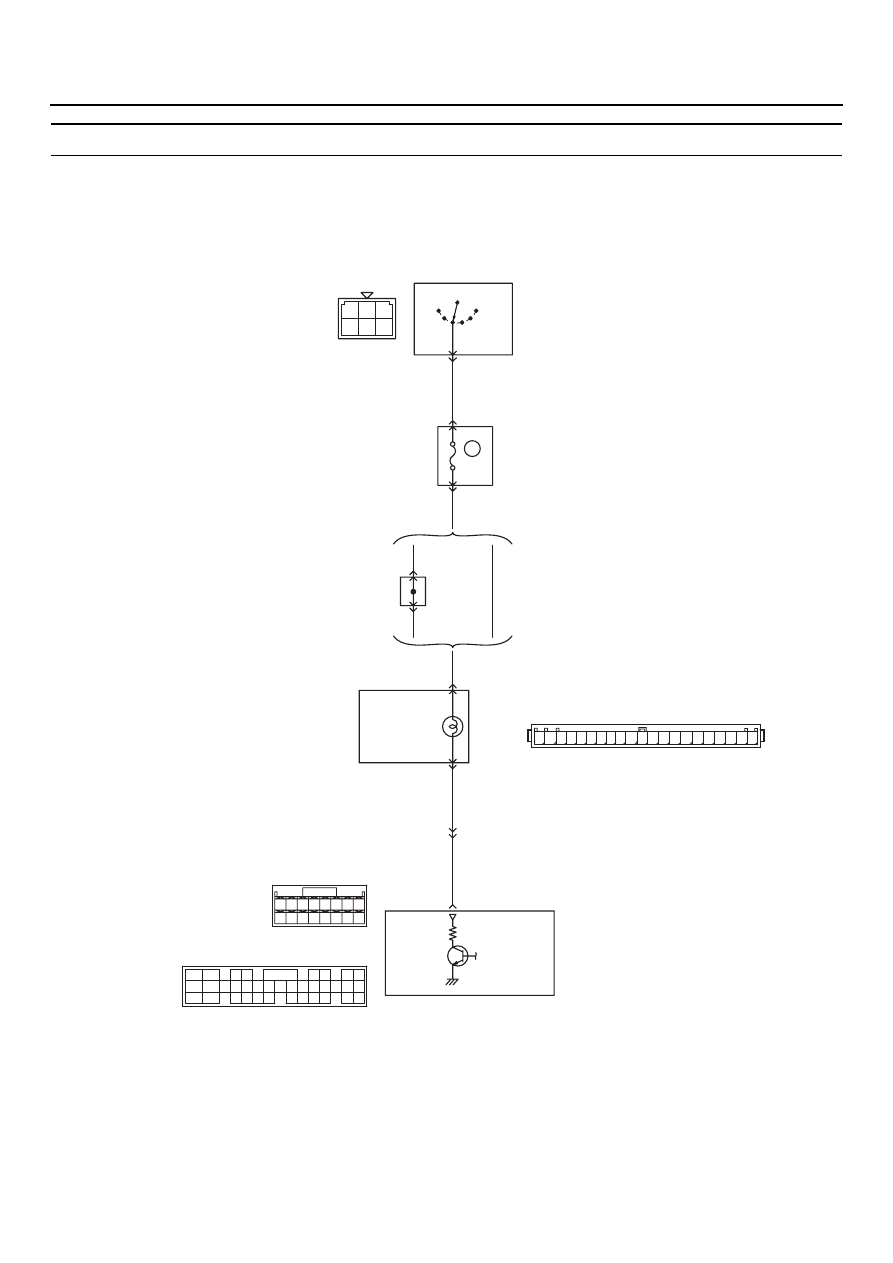

Процедура проверки 4: Лампа "Chek engine" остаётся постоянно включённым

34

33

32

36

35

37

42

45

31

39

38

46

4041

4344

1

2

3

4

5

6

2

3 4

5 6

7 8

9

11121314151617181920

30

212223

24 25

26272829

313233

3435

1

10

6

5

4

3

2

1

12

11

10

15 16

14

13

17

2021

19

18

9

8

7

AK301344

R

IG2

ST

LOCK

ACC

IG1

2

7,5 A

CK210
6

25
CK212

9

Выключатель зажигания

CK201

2

BKW

WKL

WKL

Монтажная коробка

CK04

Сигнализатор неисправности двигателя

(контакты разъёма)

Цепь сигнализатора неисправности двигателя (Сигнализатор проверки двигателя)

17

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

YKR

O

YKR

15

13

*3

*4

J/C (5)

CK03

Сигнализатор

неисправности

двигателя

9
CK13 (*3) или
CK137 (*4)

36 (*1) или
22 (*2)

Блок управления двигателем (МКП)

или

двигателем/коробкой передач

CK125 (*1)

(MU801822)

CK122 (*2)

(MU803784)

ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)
*3: Автомобили с левосторонним управлением
*4: Автомобили с правосторонним управлением

AB
