Mitsubishi Lancer / Lancer Wagon. Руководство - часть 742

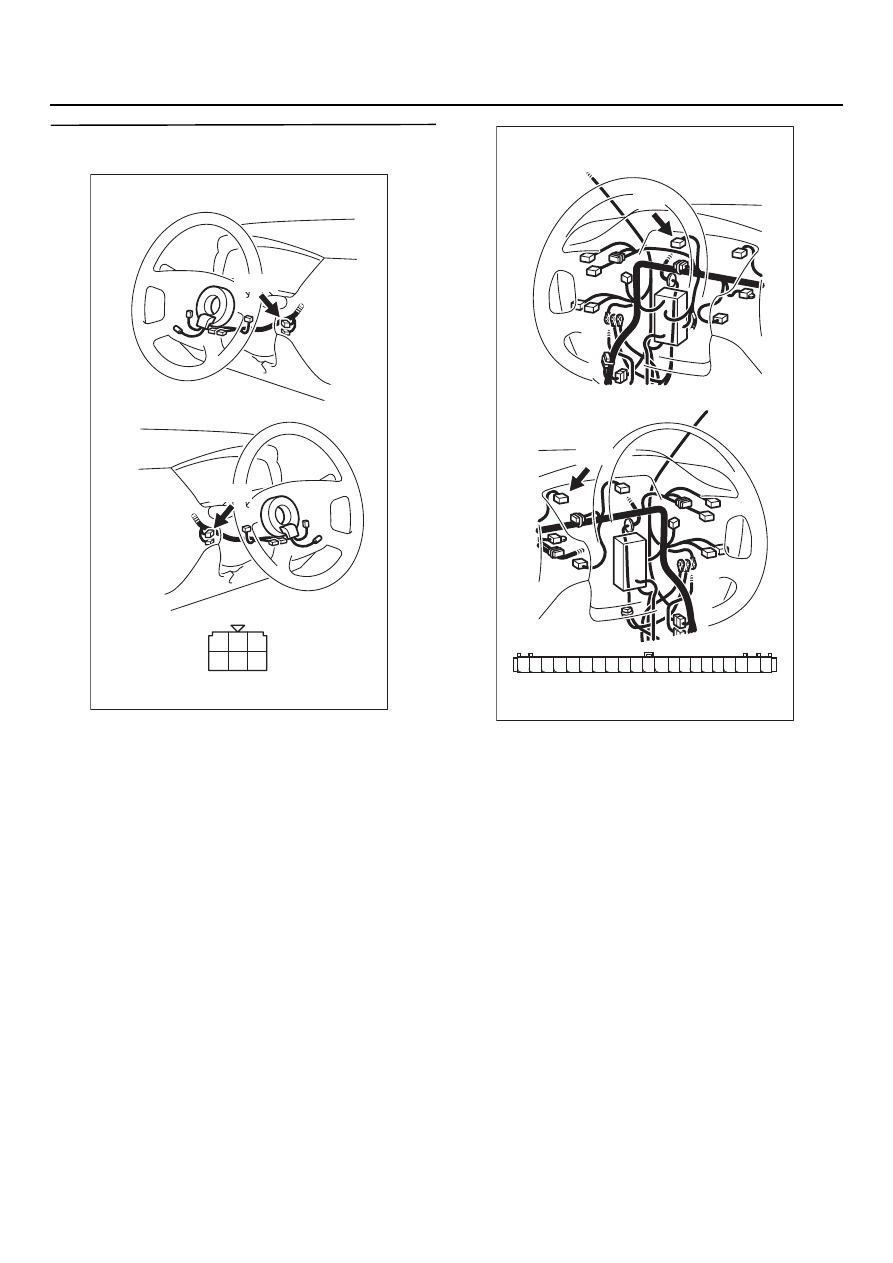

13A

-252

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK03

*1

 или CK210 и CK212, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
CK04 (контакт № 9) панели приборов
и разъёмом CK201 (контакт № 2)
выключателя зажигания.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301345

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CQ04

CK04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK04

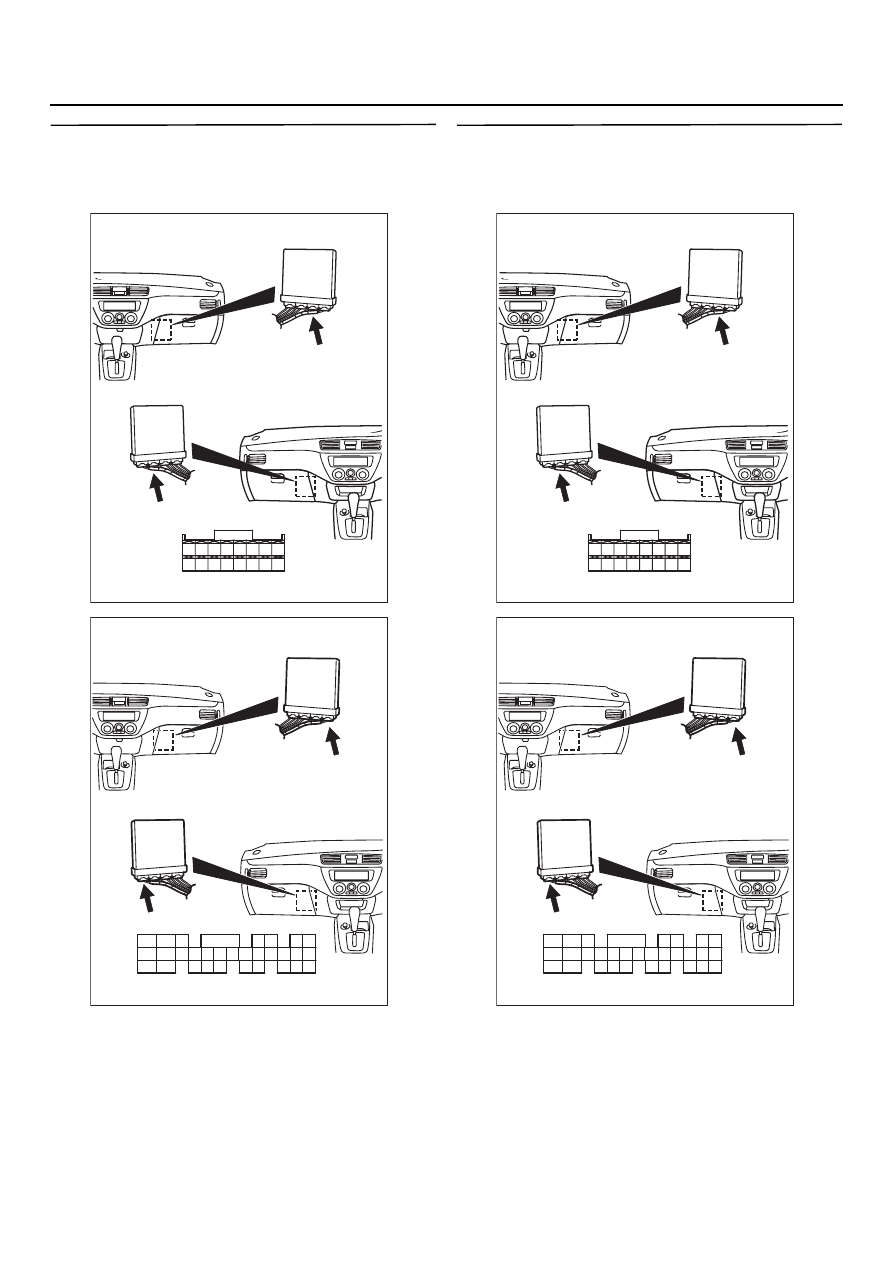

13A

-253

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 6. Проверка электрического разъёма:
СQ125, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Проверка напряжения на разъёме
СQ125 блока управления двигателем <МКП>
или СQ122 блока управления двигателем /
коробкой передач <АКП>

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 36 <МКП>
или контактом № 22 <АКП> и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Переходите к Этапу 8 .

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

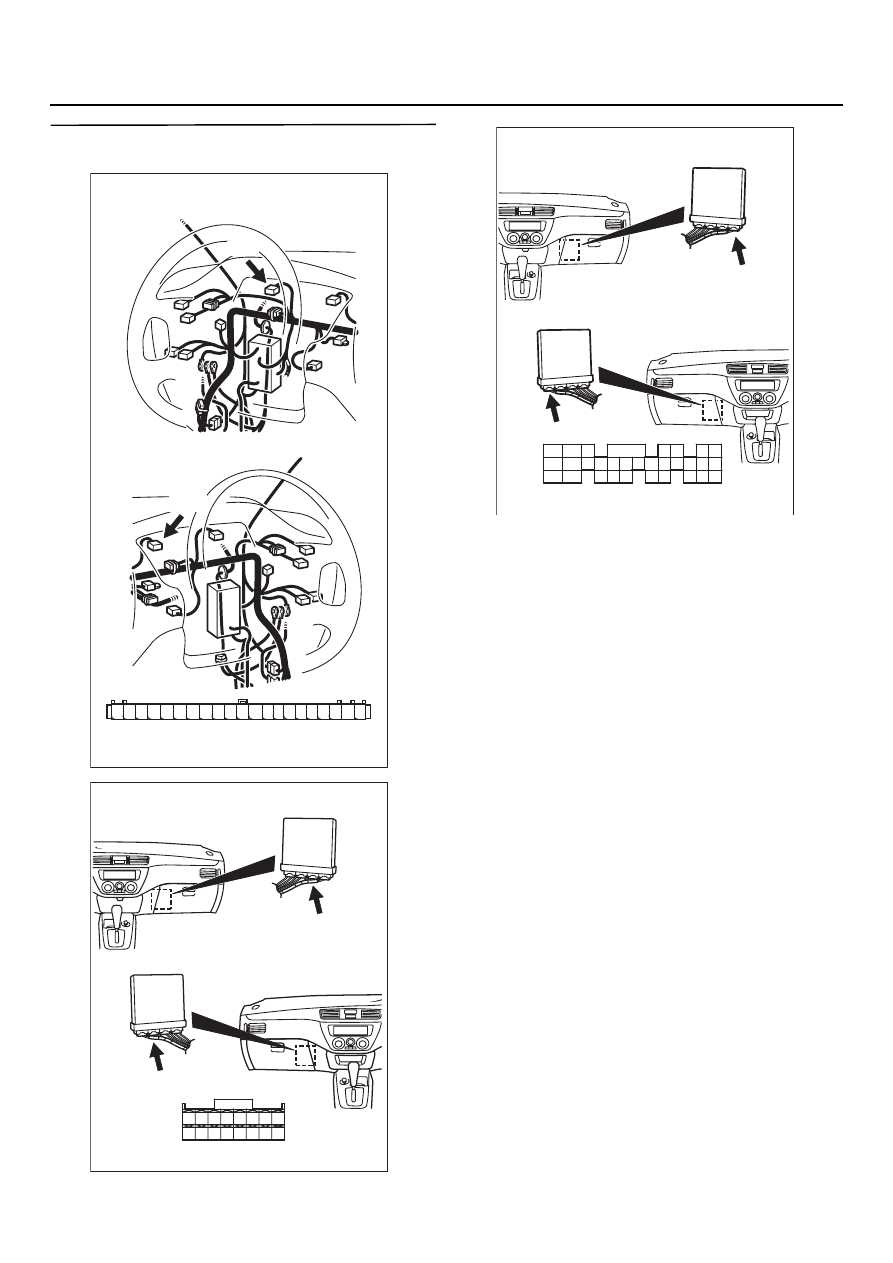

13A

-254

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 8. Проверка электрического разъёма:
Разъём CQ04 панели приборов

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём

CK13

*1

 или CK137

*2

, и, если нужно,

отремонтируйте. Если промежуточный
разъём исправен, то проверьте и
отремонтируйте жгут между разъёмом
CK04 (контакт № 17) панели приборов
и разъёмом CK125 (контакт № 36) блока
управления двигателем <МКП> или
разъёмом CK122 (контакт № 22) блока
управления двигателем/коробкой
передач <АКП>.

•

Проверьте цепь выхода на
предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301345

6 5 4 3 2 1

12 1110

15

16

1413

21

1817

19

20

9 8 7

AB

Разъём со стороны жгута

Разъём: CQ04

CK04

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK04

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

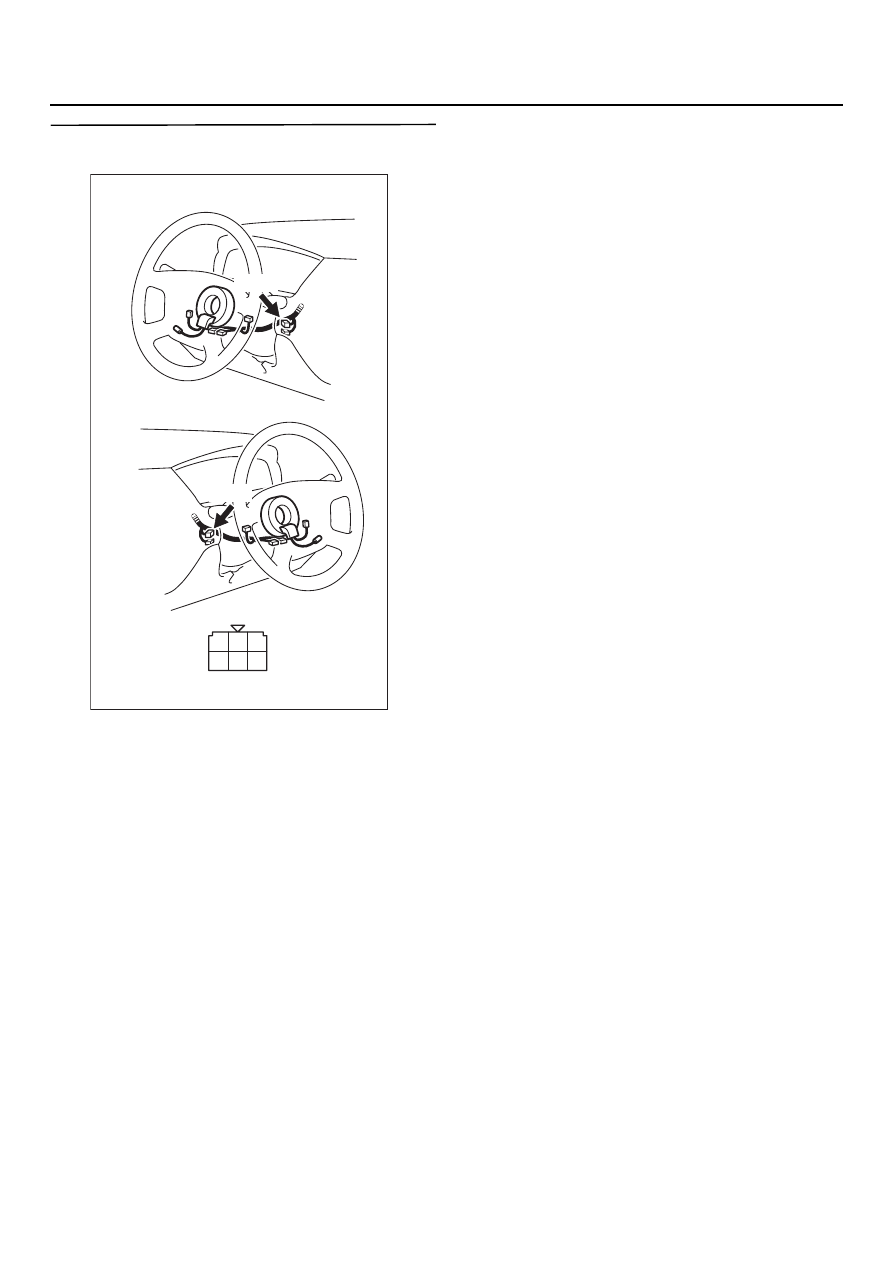

13A

-255

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 9. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте или замените.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB
