Mitsubishi Lancer / Lancer Wagon. Руководство - часть 746





13A

-268

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

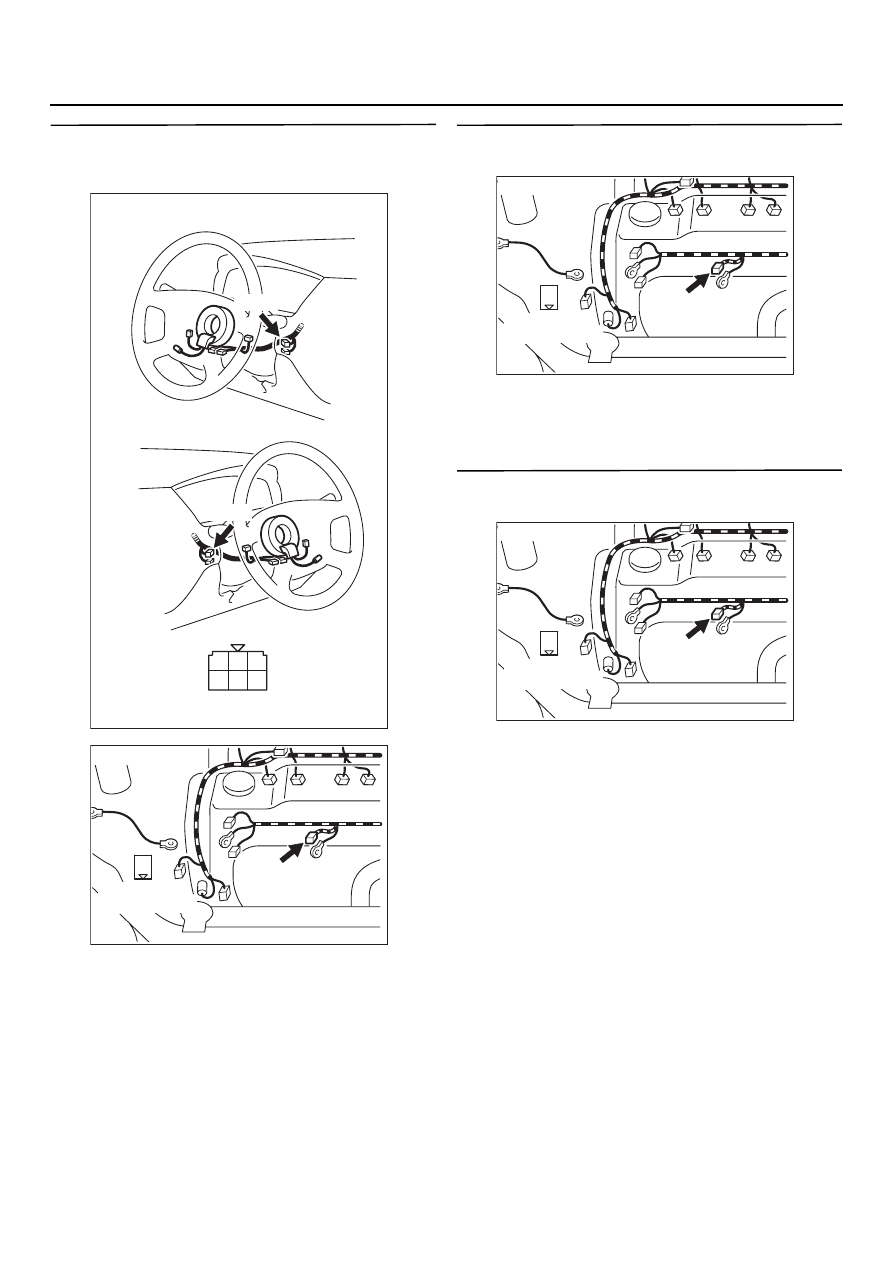

ЭТАП 10. Проверка электрического
разъёма: Разъём CQ201 выключателя
зажигания

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и BK18, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
CK201 (контакт № 5) выключателя
зажигания и разъёмом BK23 (контакт
№ 1) стартера.

Проверьте цепь сигнала (выход
датчика) на предмет обрыва
и повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 11. Проверка электрического
разъёма: Разъём BQ23 стартера

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 12. Измерение напряжения
на контактах разъёма BQ23 стартера

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Проверьте и отремонтируйте жгут
между разъёмом BK22 (контакт № 1)
стартера и аккумуляторной батареей.

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

13A

-269

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

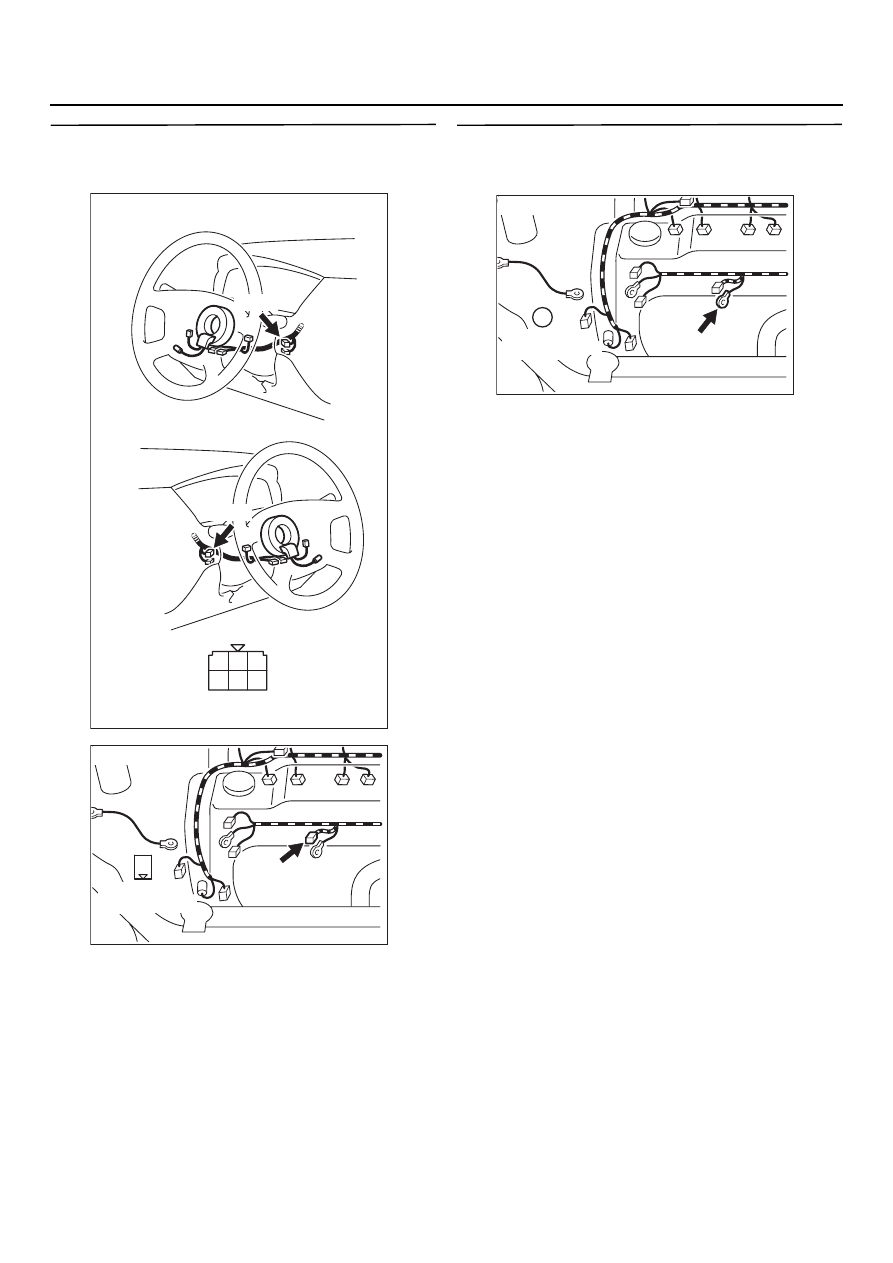

ЭТАП 13. Проверьте жгут между разъёмом
CQ201 (контакт № 5) выключателя зажигания
и контактом № 1 разъёма BQ23 стартера

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточные разъёмы

B!18 и C!14

*1

 или C!136

*2

 и, если нужно,

отремонтируйте.

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Отремонтируйте.

ЭТАП 14. Проверьте жгут между
разъёмом BQ22 (контакт № 1) стартера
и аккумуляторной батареей

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Замените стартер

НЕТ :

Отремонтируйте.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

1

AK301348AB

Разъём: BQ23

BK23 (B)

Разъём
со стороны жгута

AK301349

1

AB

Разъём: BQ22

BK22

Разъём
со стороны жгута

13A

-270

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

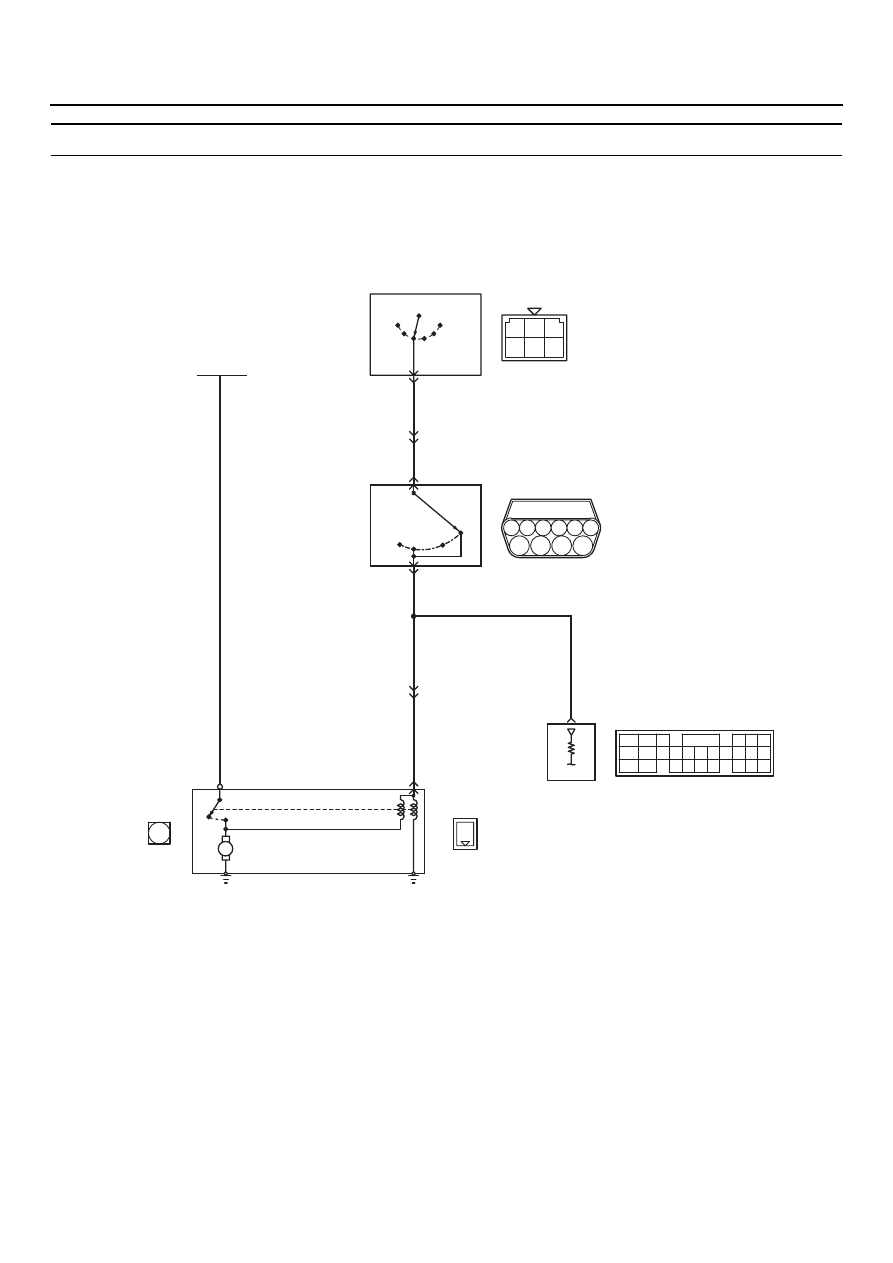

Процедура проверки 5: Двигатель не запускается (Нет зажигания) <A/T>

AK401361

1

1

1 2 3

4 5 6

42 43
48 495051525354555657

46

45

44

58 59

60616263

646566

47

41

5 6

1 2 3 4

7

8

9 10

M

Аккумуляторная

батарея

ВЫКЛ.

ВКЛ.

AB

Стартер

BK22

BK23

(MU801211)

CK124

(MU803781)

BK20

MU802355

BK18

Блок управления

двигателем

BKR

CK201

3

9

7

10

BKR

BKY

BKY

BKR

1

58

1

BKR

BKR

CK14 (*1) или
CK136 (*2)

R

N

D

R

P

IG2

ST

LOCK

ACC

IG1

Выключатель зажигания

Датчик

положения

селектора

5

Двигатель не запускается (нет вспышек)

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением
*2: Автомобили с правосторонним управлением

13A

-271

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

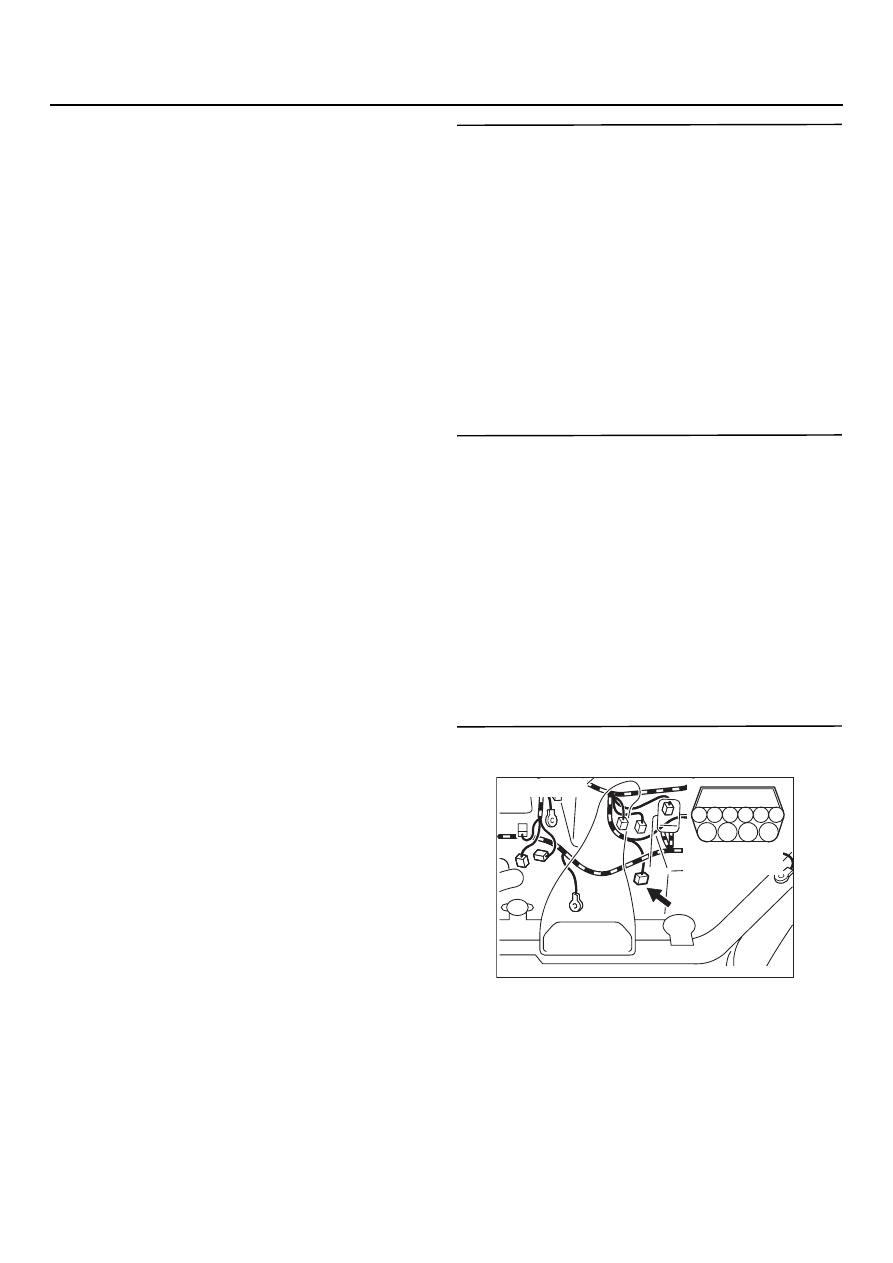

ВКЛЮЧЕНИЕ В СХЕМУ

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 1 стартера.

При повороте ключа зажигания в положение
"START" напряжение аккумуляторной
батареи приходит на контакт № 58 блока
управления двигателем/коробкой передач.
Таким образом блок управления "узнаёт"
о прокручивании двигателя.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Причиной неисправности может быть
и отказ собственно стартера и отказ
соответствующей цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Отказ аккумуляторной батареи.

Отказ стартера.

Обрыв или короткое замыкание в цепи
стартера или плохой контакт в разъёме.

Неисправность датчика положения
селектора.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

ЭТАП 1. Проверка напряжения
аккумуляторной батареи

Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.

НОРМА: Не менее 8 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея

 Операции технического

обслуживания, выполняемые
непосредственно на автомобиле



Проверка аккумуляторной батареи",

CTP.54A-5

).

ЭТАП 2. База данных прибора MUTQII/III

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 18: Сигнал прокручивания

двигателя

НОРМА:

Есть (Выключатель зажигания

в положении: ST)

Нет (Выключатель зажигания

в положении: ON)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Переходите к Этапу 3 .

ЭТАП 3. Проверка электрического разъёма:
Разъём BQ20 датчика положения селектора

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте или замените.

AK301350

8

9

3

4

5

1

2

6

7

10

AB

Разъём
со стороны жгута

Разъём: BQ20

BK20 (B)
