Mitsubishi Lancer / Lancer Wagon. Руководство - часть 748
13A
-276
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 13. Измерение напряжения
на контактах разъёма BQ23 стартера
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Положение ключа зажигания: ST
•
Напряжение между контактом № 1
и "массой".
НОРМА:
Напряжение системы (Положение рычага
селектора: P или N)
Не более 1 В (Положение рычага
селектора: кроме P или N)
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 14 .
НЕТ :
Проверьте промежуточный разъём BK18
и, если нужно, отремонтируйте. Если
промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом BK20 (контакт № 9)
датчика положения селектора
и разъёмом BK23 (контакт № 1)
стартера.
•
Проверьте цепь выхода
на предмет обрыва / короткого
замыкания.
ЭТАП 14. Проверка электрического
разъёма: Разъём BQ22 стартера
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 15 .
НЕТ :
Отремонтируйте или замените.
ЭТАП 15. Измерение напряжения
на контактах разъёма BQ22 стартера
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Напряжение между контактом № 1
и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 16 .
НЕТ :
Проверьте и отремонтируйте жгут
между разъёмом BK22 (контакт № 1)
стартера и аккумуляторной батареей.
•
Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

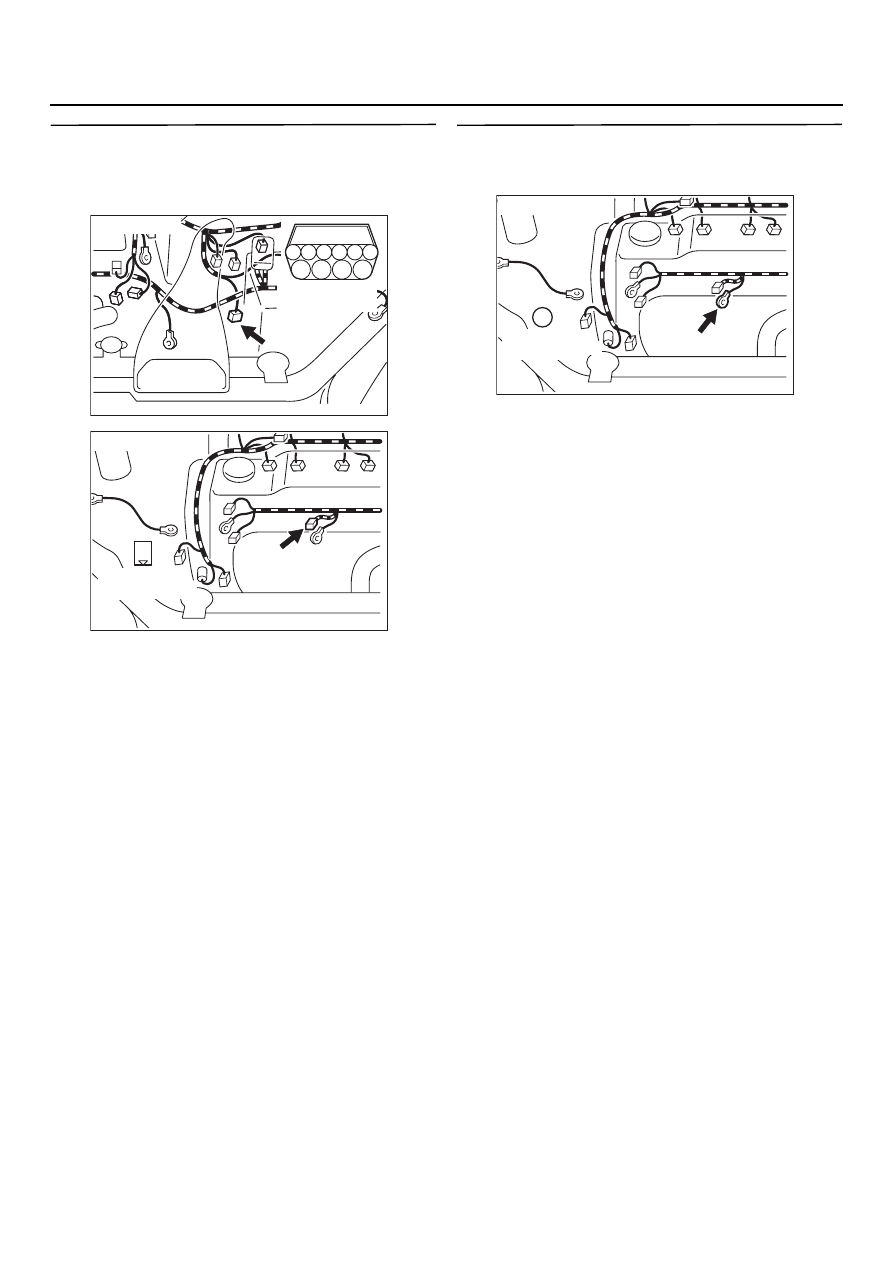

1
AK301348AB
Разъём: BQ23
BK23 (B)
Разъём
со стороны жгута
AK301350
8
9
3
4
5
1
2
6
7
10
AB
Разъём
со стороны жгута
Разъём: BQ20
BK20 (B)
AK301349
1
AB
Разъём: BQ22
BK22
Разъём
со стороны жгута
AK301349
1
AB
Разъём: BQ22
BK22
Разъём
со стороны жгута
