13A

-172

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

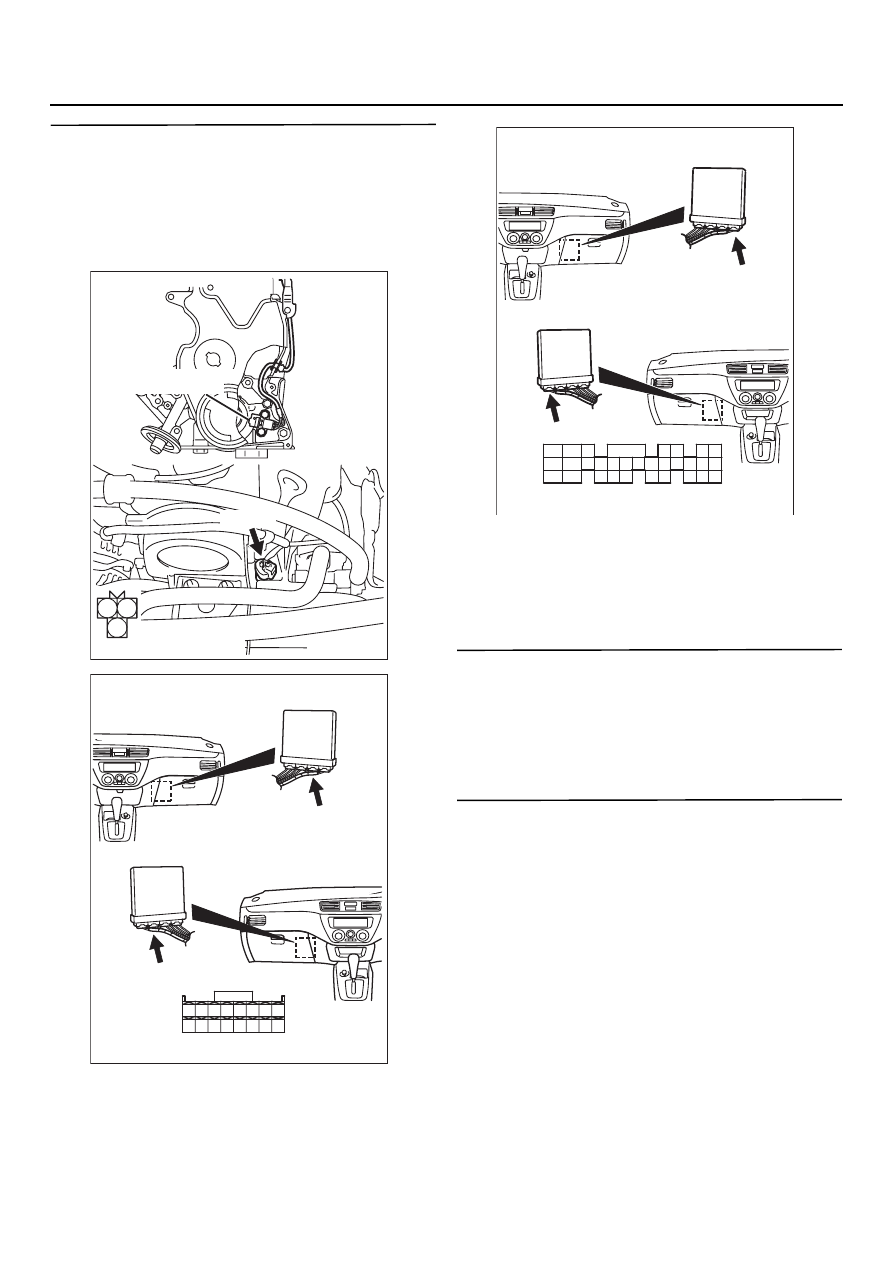

ЭТАП 18. Проверьте жгут между разъёмом
ВQ116 (контакт № 2) датчика положения
коленчатого вала и разъёмом СQ129
(контакт № 89) блока управления
двигателем <МКП> или разъёмом СQ124
(контакт № 45) блока управления
двигателем / коробкой передач <АКП>

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

AK301134

1

2

3

BK116 (B)

Разъём со стороны жгута

AB

Разъём: BQ116

Датчик
углового положения
коленчатого вала

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

13A

-173

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

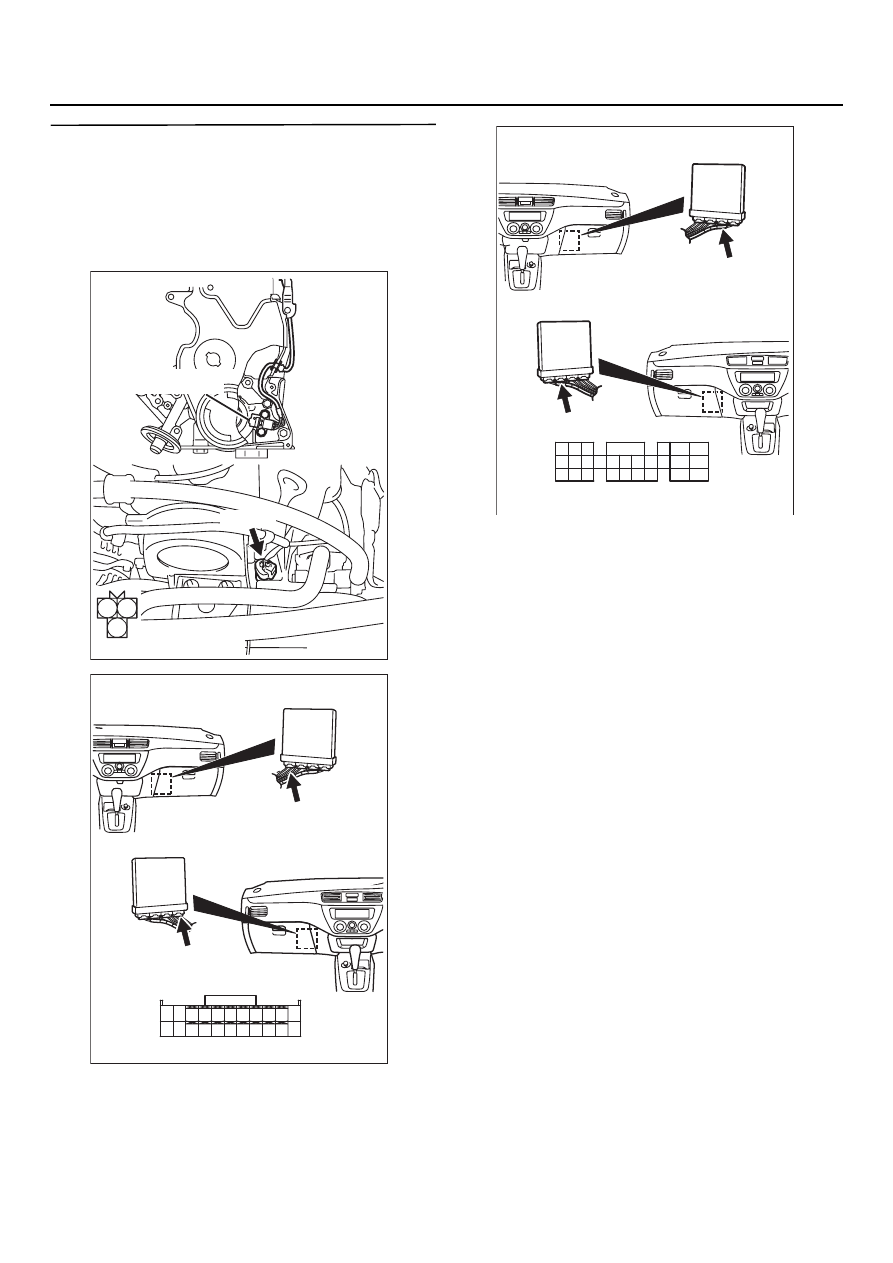

ЭТАП 19. Проверьте жгут между разъёмом
ВQ116 (контакт № 1) датчика положения
коленчатого вала и разъёмом СQ125
(контакт № 40) блока управления
двигателем <МКП> или разъёмом СQ122
(контакт № 16) блока управления
двигателем / коробкой передач <АКП>

Проверьте цепь "массы" на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Отремонтируйте.

ЭТАП 20. Проверьте задающий диск датчика
положения коленчатого вала

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 21 .

НЕТ :

Замените задающий диск датчика
положения коленчатого вала.

ЭТАП 21. База данных прибора MUTQII/III

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 22: Датчик положения

коленчатого вала двигателя

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Замените датчик положения
коленчатого вала.

AK301134

1

2

3

BK116 (B)

Разъём со стороны жгута

AB

Разъём: BQ116

Датчик
углового положения
коленчатого вала

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-174

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Код № P0340: Цепь датчика положения распредвала

2

1

3

1

2

3

4

34

33

32

36

35

37

42

45

31

39

38

46

4041

4344

82

78

81

80

8990 9192

79

87

71

74

73

72

76

75

77

85

88

83 84

86

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

13

12

23 242526

21

3

10 11

42 43
48 495051525354555657

46

45

44

58 59

60616263

646566

47

41

AK401355

BK16X

Реле системы управления

Датчик положения
распределительного вала

BK107

MU802337

4

1

2

3

3

LKR

B

BKY

BKY

RKY

Аккумуляторная батарея

1

2

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

CK129 (*1)

(MU801823)

CK124 (*2)

(MU803781)

CK125 (*1)

(MU801822)

CK122 (*2)

(MU803784)

Блок управления двигателем (МКП)

или

двигателем / коробкой передач  (АКП)

ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)

AB

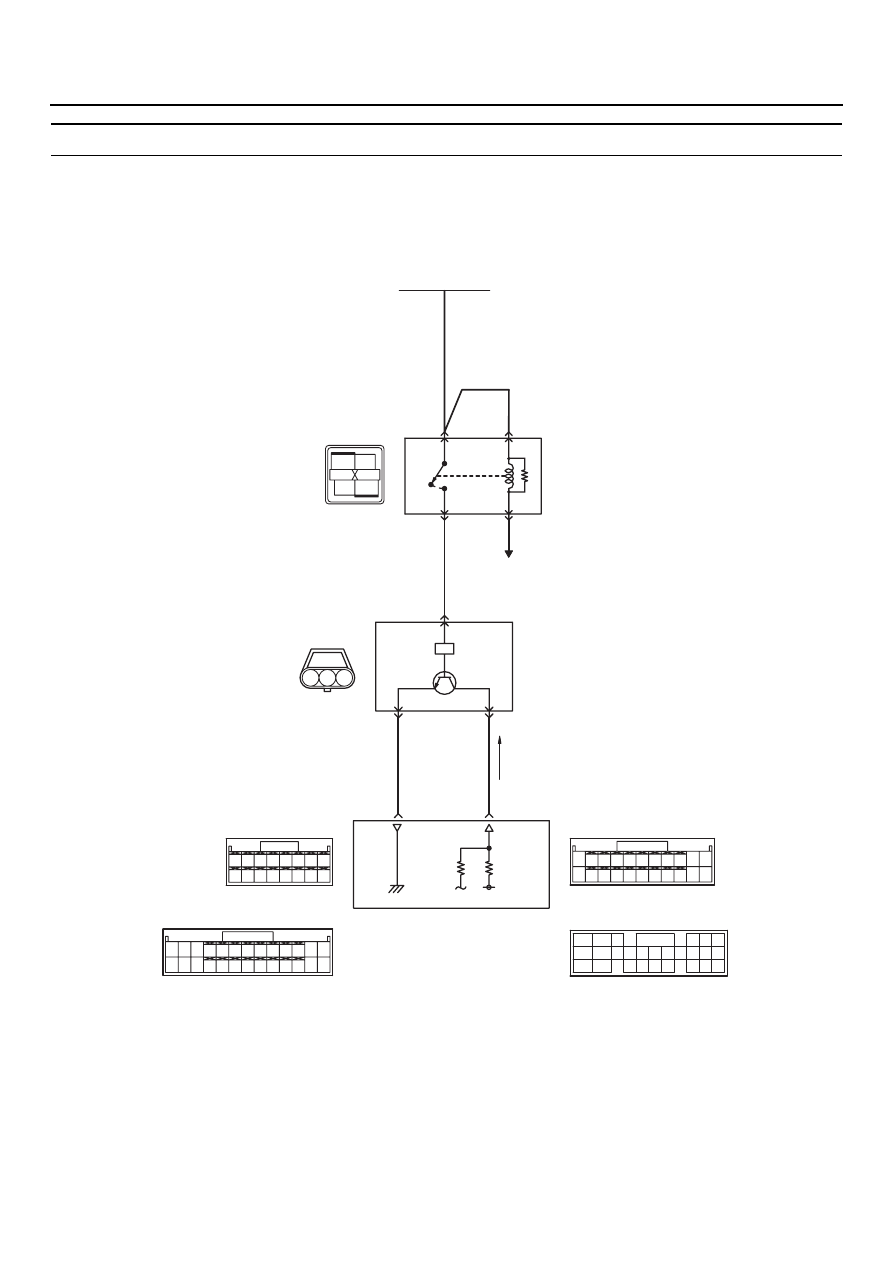

Цепь датчика положения распределительного вала

40 (*1) или
16 (*2)

88 (*1) или
56 (*2)

5 V

К блоку управления

двигателем (МКП)

или двигателем / коробкой

передач (АКП)

13A

-175

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

Напряжение на датчик положения
распределительного вала (контакт № 3)
приходит от реле системы управления
(контакт № 4), "масса" коммутируется через
контакт № 1 датчика на контакт № 40 блока
управления двигателем <МКП> или контакт
№ 16 блока управления двигателем /
коробкой передач <АКП>.

На выход датчика положения
распределительного вала (контакт № 2)
подаётся напряжение 5 В от контакта № 88
блока управления двигателем <МКП>
или от контакта № 56 блока управления
двигателем/коробкой передач <АКП>.

НАЗНАЧЕНИЕ

Датчик положения распредвала определяет
положение ВМТ хода сжатия 1Kго цилиндра
и передаёт импульсный сигнал на блок
управления двигателем <МКП> или блок
управления двигателем/коробкой передач
<A/T>.

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

После запуска двигателя.

Критерий оценки

Напряжение выхода остаётся неизменным
(нет импульсного сигнала) на протяжении
двух секунд.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Отказ датчика положения распредвала.

Обрыв или короткое замыкание в цепи
датчика положения распредвала или плохой
контакт в разъёме.

Отказ блока управления двигателем <МКП>.

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

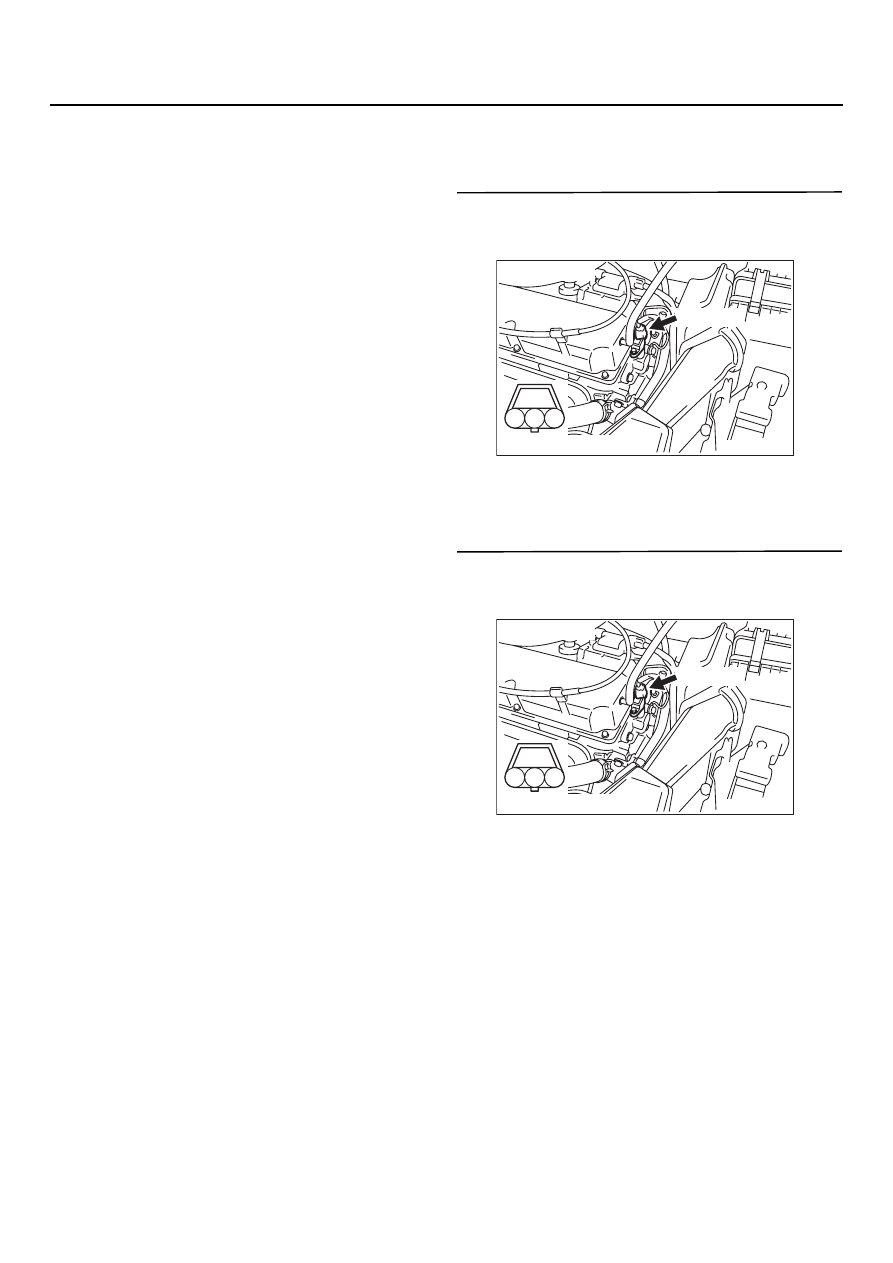

ЭТАП 1. Проверка электрического разъёма:
Разъём ВQ107 датчика положения
распределительного вала

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 2. Измерение напряжения
на контактах разъёма ВQ107 датчика
положения распредвала

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 3
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Переходите к Этапу 3 .

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута
